Lancia Musa (2007-2012) – zekeringdoos
Lancia Musa (2007-2012) – schema van de zekeringen
Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012.
Sigarettenaansteker (voedingsaansluiting) in Lancia Y (1996-2003) is de zekering F44 in het zekeringenkastje op het dashboard.

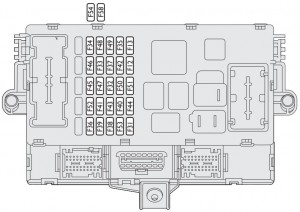

Zekeringenkast op het dashboard
| Beschrijving | Zekering | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlichten rechts | F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht links,
verstelapparaat voor de voorlichten |
F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterspeigel,
relais voor de motorcontrole, carrosserieregister |
F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Deurcontrollers bestuurder / passagier (*) | F32 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch achterraam links | F33 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch achterraam rechts | F34 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Cruise control, signaal van de rempedaalschakelaar naar de centrale eenheden (*) | F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Voorafstelling voor de aanhangwagencontroller,
achterdeursloten, voordeursloten met de controller van een deur (*) |
F36 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Derde remlicht, dashboard, stoplichten (*) | F37 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Startonderbreking | F38 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 EOBD-diagnosepoort,
audio-installatie, navigatie, bandenspanningcontroller (*) |
F39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde achterruit | F40 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde zijspiegels | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 ABS / ESP-controller (*) | F42 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruitwisser | F43 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker / stroomaansluiting in de tunnel | F44 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde stoelen | F45 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Startstroomaansluiting | F46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de deurcontroller bestuurder
(elektrisch raam, slot) |
F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de deurcontroller passagier
(elektrisch raam, slot) |
F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 media (dashboardindicatoren links en midden,
elektrische spiegels, verwarmde stoelbediening, radiotelefooninstelling, navigatie regen/lampen sensoren, parkeersensorcontroller, bediening van het zonnedak) (*) |
F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbagcontroller | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Bandenspanningcontroller,
ECO / Sport controle (*) |
F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterruitenwisser | F52 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Richtingaanwijzers, alarmlichten,
dashboard (*) |
F5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(*) +30 = positieve accuklem (niet onder contact)
(*) +15 = positieve accuklem onder contact

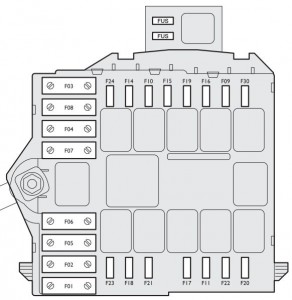

Zekeringenkast nabij de accu
| Beschrijving | Zekering | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle-eenheid op het dashboard 1 | F1 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stuurhuiscontrole-eenheid | F2 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontstekingssleutel | F3 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle-eenheid op het dashboard 2 | F4 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS / ESP controle-eenheid | F5 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische radiatorventilator
(lage snelheid) (alle versies) |
F6 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische radiatorventilator
(hoge snelheid) (alle versies behalve 1.4 16V verwarmd) |
F7 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische airconditioningventilator | F8 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koplampenwissers | F9 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeter | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Secundaire diensten elektronische injectie | F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht rechts | F14 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht links | F15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basisdiensten elektronische injectie | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Motorcontroller /
afstandsbediening voor de radiatorventilator (1.9 Multijet) (*) |
F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compressorpomp | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmd brandstoffilter (Multijet) | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basisdiensten elektronische injectie (1.4 16V) | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basisdiensten elektronische injectie (Multijet) | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Versnellingsbakoliepomp met dubbel voedingssysteem | F23 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dubbele voeding voor het zekeringenkastje versnellingsbak (+ sleutel) | F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 Elektrische stuurbekrachtiging (*) | F24 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voor mistlampen | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(*) +30 = positieve accuklem (niet onder contact)
(*) +15 = positieve accuklem onder contact
Optionele zekeringenkast (op hulpsteun)
| Beschrijving | Zekering | Amperages [A] |
| +30 Externe radioversterker (*) | F34 | 15 |
| +30 Zonnedak (*) | F58 | 20 |
(*) +30 = positieve accuklem (niet onder contact)
(*) +15 = positieve accuklem onder contact
Zekeringen buiten de zekeringenkast van de motorruimte
| Beschrijving | Zekering | Amperages [A] |
| Pomp met dubbel voedingssysteem | F01 | 30 |
| Verwarming gloeibougies (Multijet) | F04 | 50 |
(*) +30 = positieve accuklem (niet onder contact)
(*) +15 = positieve accuklem onder contact
