Lancia Delta (2008-2014) – zekeringdoos
Lancia Delta III (2008-2014) – schema van de zekeringen
Productiejaar: 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Sigarettenaansteker (voedingsaansluiting) in de Lancia Delta (2008-2014) is de zekering F44 in de zekeringkast op het dashboard.
Zekeringkast op het dashboard
De zekeringkast bevindt zich aan de onderzijde naast de pedaalgroep.
| Omschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter dimlicht | F12 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter dimlicht
(xenonlamp). |
F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker dimlicht;
Hoogteversteller van de koplampen. |
F13 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker dimlicht
(xenonlamp). |
F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais van de ventilator van het airconditioningsysteem;
Boordcomputer. |
F31 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reserve | F32 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste elektrische raampje links | F33 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste elektrische raampje rechts | F34 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| achteruitrijlichten;
Relais van de motorruimte Controle van het rempedaal (normaal gesloten contact); Water in de brandstofsensor; Luchtstroomsensor. |
F35 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrale vergrendeling;
Brandstofklep; Veiligheidsvergrendeling; Ontgrendeling van de achterklep. |
F36 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Derde remlicht;
Dashboard; Koppeling van de adaptieve koplampen; Besturingseenheid van het linker dimlicht. |
F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra voor- en achterlichten
(indien aanwezig); Verlichting van het zonnescherm; Verlichting van het dashboardkastje; Verlichting van de kofferbak. |
F38 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radio;
Navigatiesysteem; Blue&Me-module; Alarm sirene; Waarschuwingssysteem met extra verlichting; Airconditioning; Bandenspanningssensor; Diagnosepunt; Extra achterverlichting. |
F39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde achterruit | F40 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontwaseming van de buitenspiegels;
Spuitmonden van de voorruit. |
F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remmodule;
Hellingssensor. |
F42 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruitwisser op het stuurinterface;
Tweewegpomp voor de voor- en achterruitenwissers op het stuurinterface. |
F43 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker;
Voedingsaansluiting in de tunnel; Voedingsaansluiting in de kofferbak. |
F44 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reserve | F45 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor van het schuifdak | F46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorste elektrische raampje aan de bestuurderszijde. | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorste elektrische raampje aan de passagierszijde. | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noodpanelen, rechts, links en midden;
Radio (verlichting); Bedieningselementen op het stuur (verlichting), Bedieningselementen voor de voorste binnenverlichting; Alarmbesturingseenheid met volumensensor; Elektrisch systeem van het schuifdak; Regen- en lichtsensor; Electrochrome spiegel; Besturing van de verwarmde voorstoelen. |
F49 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbagmodule | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker voor sigaren (verlichting);
Cruise control; Convergentiemodule; Parkeersensormodule; AQS-sensor; Airconditioningcontroller; Verstelling van de zijspiegels; Besturingseenheid voor de bandenspanningsdetectie; Rijstrookassistentiemodule; Besturingseenheid van het rechter dimlicht(*). |
F51 | 5 / 7,5 (*) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterruitwisser op het stuurinterface. | F52 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard;
Knipperlichten. |
F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

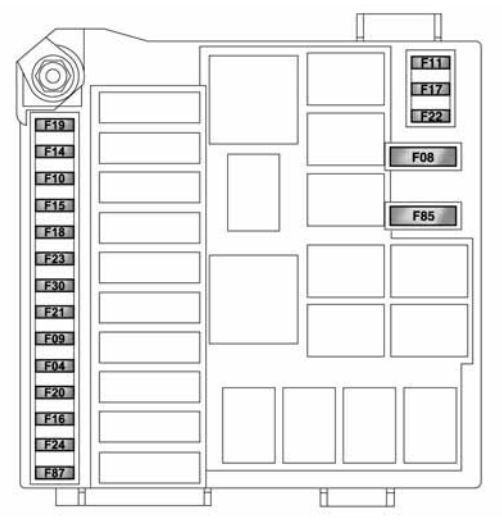

Zekeringkast in de motorruimte
De zekeringkast bevindt zich aan de rechterzijde van de motorruimte, naast de accu.
| Omschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reserve | F08 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting van de koplampen | F09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeter | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Secundaire belastingen van de elektronische injectie. | F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verstralers | F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra verwarming PTC1 | F15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motorbeheermodule | F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Primaire belastingen van de elektronische injectie. | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motorbeheermodule | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioningcompressor | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Primaire belastingen van de elektronische injectie
(motor 1.4). |
F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Primaire belastingen van de elektronische injectie
(motor 1.8 en diesel). |
F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remmodule (kleppen) | F23 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektronische controlemodule | F24 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mistlampen;
Verlichting voor bochten. |
F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp | F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de kofferbak
De zekeringkast bevindt zich aan de linkerkant van de kofferbak.
| Omschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Module voor het aanpassen van de rechter voorstoel | F1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Module voor het aanpassen van de linker voorstoel | F2 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarming van de linker voorstoel | F3 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarming van de rechter voorstoel | F6 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hi-Fi audio controle eenheid | F4 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BASSBOX luidspreker (Hi-Fi systeem) | F5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
