Mazda RX-8 (2003-2012) – zekeringdoos en relais

In dit artikel vind je de schema’s van de zekeringkast van de Mazda RX-8 (2003-2012), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

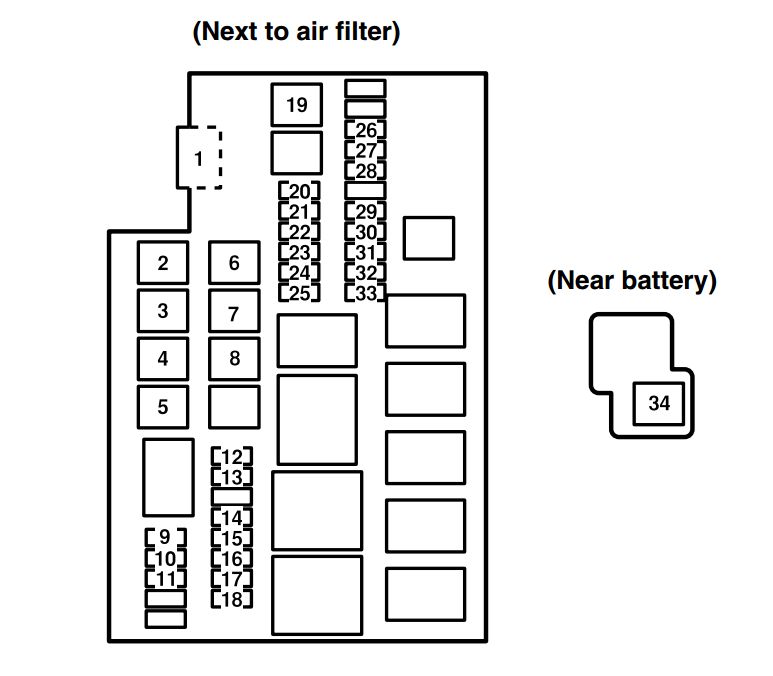

Zekering- en relaischema – Mazda RX-8

Betreft voertuigen geproduceerd in de jaren:

2003.

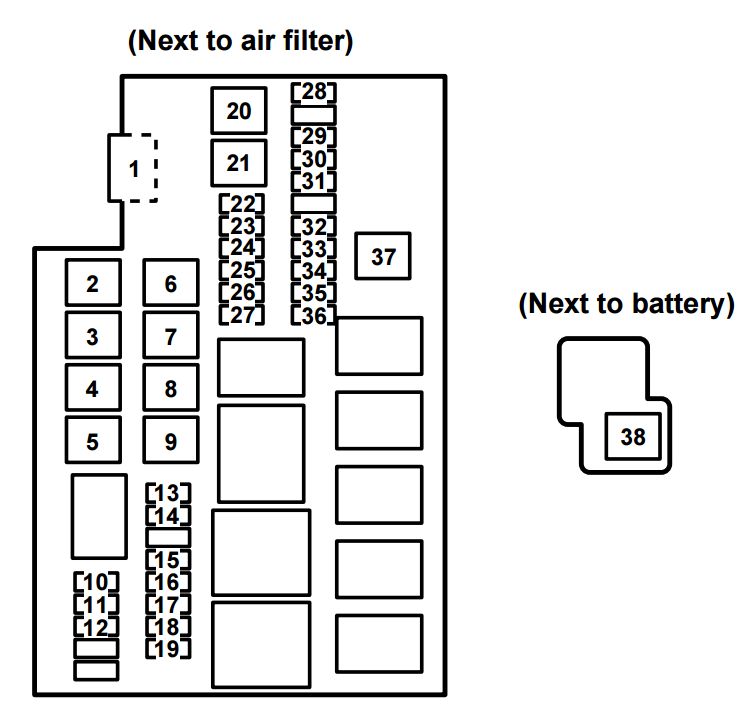

Motorruimte

Nummer	Amperage [A]	Beschrijving
1	120	Voor de bescherming van alle circuits
2	40	Verwarmer
3	60	Luchtpomp
4	30	Elektrische ramen; Elektrische sloten; Verlichtingssysteem; Zonnescherm*
5	50	Achterruitontdooier
6	40	Elektrische ventilator
7	60	ABS, DSC*
8	30	Aansteker; Voeding voor de spiegels; Accessoirevoeding; Audiosysteem.
9	15	Dimlichten*; Koplampenreiniger*.
10	15	Dimlichten (rechts)
11	15	Dimlichten (links)
12	15	DRL* (dagrijverlichting)
13	30	DSC*
14	20	Zitverwarming*
15	20	Koplampenreiniger*
16	10	—
17	15	Mistlampen*
18	10	Airconditioning
19	30	Voor de bescherming van verschillende circuits
20	15	Voor de bescherming van verschillende circuits
21	15	Remlichten
22	20	Brandstofpomp
23	15	Toeter
24	15	Noodverlichting; Richtingaanwijzers.
25	15	Elektrische regelklep
26	20	Ruitenwissers en voorruitreiniger
27	20	Elektrische ramen
28	15	Motorcontrole systeem; Extra beveiligingssysteem; ABS; Servostuur.
29	10	Achterlichten; Kentekenverlichting; Positionering verlichting; Zijverlichting voor; Zijverlichting achter.
30	10	Verlichtingssysteem
31	10	Motorcontrole systeem
32	10	Motorcontrole systeem
33	15	Brandstofinjectie
34	60	Servostuur
* Sommige modellen

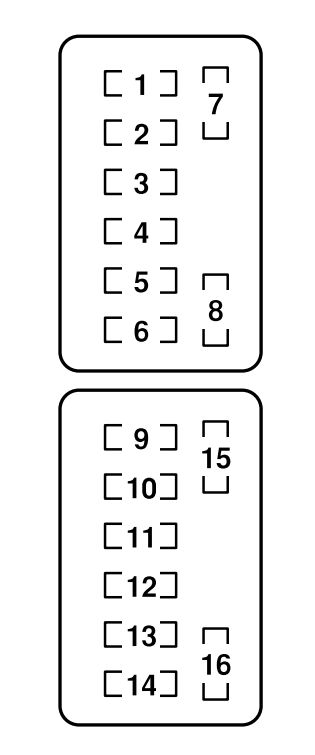

Passagiersruimte (bestuurderszijde)

Nummer	Amperage [A]	Beschrijving
1	15	Aansteekapparaat
2	7,5	Audiosysteem; Voeding voor de zijspiegels.
3	—	—
4	7,5	Airconditioning
5	10	Instrumentenpaneel
6	—	—
7	—	—
8	—	—
9	10	Spiegelsproeier*
10	7,5	DSC*
11	25	Audiosysteem (model met Bose® Sound System)*
12	30	Elektrische sloten; Zonnescherm*.
13	15	Accessoirevoeding
14	15	Interne verlichting
15	—	—
16	—	—
* Sommige modellen
