Schema van zekeringen en relais – Mazda Premacy

Betreft voertuigen geproduceerd in de jaren:

1999, 2000, 2001, 2002, 2003, 2004 en 2005.



Zekeringkast in de motorruimte

Deze bevindt zich aan de linkerkant van de motorruimte, naast de accu.

Beschrijving

1	40A – Verwarming
2	60A ABS – Antiblokkeersysteem
3	60A – Ter bescherming van verschillende circuits
4	30A – Extra verwarming
5	40A – Bougies (diesel)
6	reserve
7	30A – Motor van de elektrische ventilator
8	40A – Interieurverlichting, elektrische deurvergrendeling
9	30A – Extra ventilator van de airconditioning
10	30A – Motorbesturingseenheid
11	10A – Airconditioning
12	10A – Signaal van de startmotor
13	15A – Signaal
14	15A – Alarmlichten
15	15A – Afmetingen
16	7,5A – Ter bescherming van verschillende circuits
17	15A – Mistlampen
18	15A – Mistlamp
19	15A – Remlichten
20	15A – Rechter koplamp
21	15A – Linker koplamp
22	reserve
23	15A – Koplampen
24	100A – Hoofdzekering, ter bescherming van alle circuits

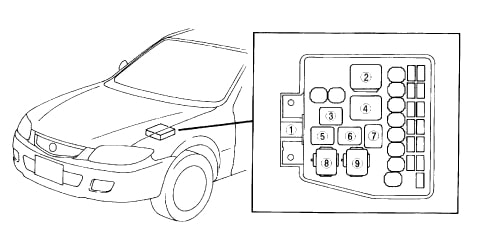

Relais

Beschrijving

1. Hoofdzekering
2. Brandstofpomp relais – Brandstofpomp relais
3. A/C relais – Airconditioning relais
4. Hoofdrelais – Hoofdrelais
5. TNS relais – Afmetingen van het relais
6. Toeter relais – Signaal relais
7. Koplampen relais – Koplampen relais
8. Koelventilator relais – Koelventilator relais
9. Condensator relais – Condensator relais van de airconditioning

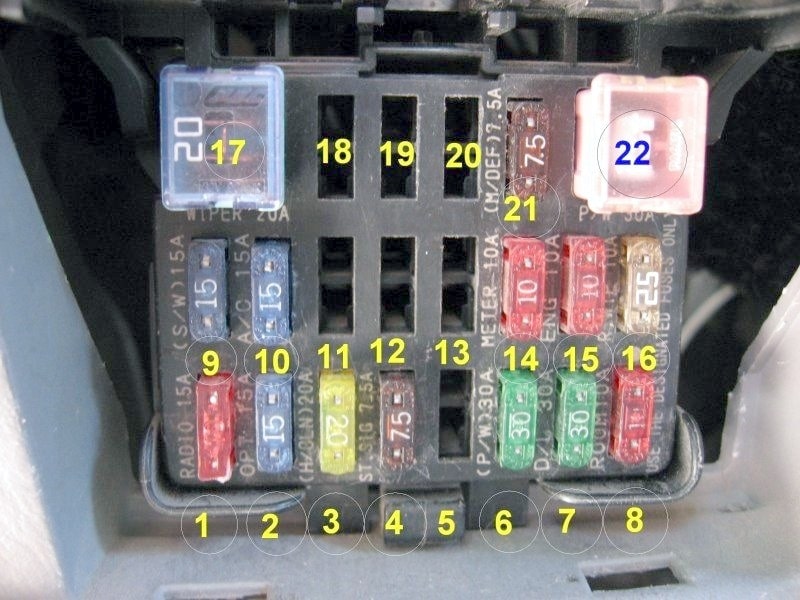

Zekeringkast in het passagierscompartiment

Deze bevindt zich onder het dashboard.

Beschrijving

1	15A – Audioapparaat, achterruitverwarming, aansteker
2	15A – Extra aansluiting in de kofferbak, 100 V-systeem (optie)
3	30A – Koplampreinigingsmiddel
4	7.5A – Startmotor, ontsteking
5	reserve
6	30A – Raamheber
7	30A – Centrale vergrendeling
8	10A – Interieur- en kofferbakverlichting, OBD-diagnoseconnector (onder het paneel),
9	15A – Verwarmde stoelen
10	15A – Airconditioning, relais voor achterruitverwarming
11	reserve
12	reserve
13	reserve
14	10A – Dashboard, diagnoseconnector onder de motorkap, richtingaanwijzers
15	10A – Hoofdrelais, ABS-eenheid, stabiliteitscontrolesysteem, SRS
16	10A – Ruitenwisser en achterruitenwisser
17	20A – Reinigingsmiddel en sproeier
18	reserve
19	reserve
20	reserve
21	7,5A – Verwarmde spiegels
22	30A – Raamheffers
