Mercedes-Benz Classe S A217 (2014-2018) – zekeringdoos

Mercedes-Benz S-Klasse A217 (2014-2018) – schema van de zekeringkast

Productiejaar: 2014, 2015, 2016, 2017, 2018.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes S-Klasse A217 (2014-2018) is de zekering 430 en 460 in de achterste zekeringkast.

Zekeringkast en relais in de motorruimte

Nr	Beschrijving	Amperages
100	Hybride:  vacuum pomp	40
101	Verbindingsklem, circuit 87/2	15
102	Verbindingsklem, circuit 87/2	20
103	Aansluiting, circuit 87M4	15
104	Aansluiting, circuit 87M3	15
105	Van toepassing op transmissie 722.9:  besturingseenheid van de hulpoliepomp	15
106	Ruitenwisser verwarming	25
107	Betreft motoren 277, 279:  elektrische aansluiting van de startmotor / luchtpomp	60
108	Belangrijk voor de dynamische LED reflector SAE voor rechts verkeer of dynamische LED reflector: linker voorlicht rechter voorlicht van toepassing zonder dynamische LED reflector SAE voor rechts verkeer of dynamische LED reflector: rechter voorlicht	20
109	Ruitenwisser motor	30
110	Van toepassing op SAE dynamische LED reflector voor rechts verkeer of dynamische LED reflector: linker voor reflector rechter voor reflector Van toepassing zonder dynamische LED reflector SAE voor rechts verkeer of dynamische LED reflector: linker voor reflector	20
111	Startmotor	30
112	Zekering en relais module motor	5
113	Reserve	–
114	AIRmatic compressor	40
115	Linker claxon Rechter claxon	15
116	Hybride:  vacuum pomp relais	5
117	Reserve	–
118	Hybride:  besturingseenheid van het elektronische stabiliteitsprogramma	5
119	Verbindingsklem circuit 87 / C2	15
120	Verbindingsklem circuit 87 / C1	7,5
121	Elektronische controle-eenheid van het stabiliteitsprogramma	5
122	Hybride:  HYBRIDE relais	5
123	Controle-eenheid Nachtzichtassistent	5
124	Hybride:  interne elektrische verbinding voertuig en motorruimte	5
125	Voorste SAM controle-eenheid	5
126	Transmissie controle uni Van toepassing op dieselmotor:  CDI controle-eenheid Betreft benzinemotor: ME-SFI [ME] controle-eenheid	5
127	Reserve	–
128	Buitenspiegel schakelaar	5
129A	Hybride:  startmotor relais 50 circuit	30
129B	Van toepassing behalve voor hybride:  start relais 50 circuit	30
Relais
E	Relais 15 in de motorruimte
H	Relais 50 van de startmotor
I	Relais van de rem vacuumpomp
J	Hybride:  HYBRIDE relais
K	Relais van de transmissie olie pomp
L	Relais van de claxon
M	Relais van de ruitenwisser parkeer verwarming
N	Circuit van relais 87 M.
O	Van toepassing behalve voor hybride:  relays 15 circuit van de startmotor
P	Relais van de secundaire luchtinjectie
Q	Hybride:  vacuum relais
R	AIRmatic relais

Zekeringpaneel van het dashboard

Nr	Beschrijving	Amperages
200	Voorste SAM controle-eenheid	40
201	Voorste SAM controle-eenheid	40
202	Alarm sirene	5
203	W222:  Bestuurder stoel verwarming controller	30
204	Diagnose connector	5
205	Elektronische controle-eenheid van het contactslot	7,5
206	Analoge klok	5
207	Klimatisering controle-eenheid	20
208	Set van indicatoren	7,5
209	Voorste klimaatregeling paneel	5
210	Controle-eenheid van de stuurwiel lamp module	10
211	Reserve	–
212	Reserve	–
213	Elektronische controle-eenheid van het stabiliteitsprogramma	25
214	Reserve	–
215	Reserve	–
216	Reserve	–
217	Japanse versie:  Toegewezen controle-eenheid voor kortdistantie communicatie	5
218	Aanvullende controle-eenheid van het onderhoudssysteem	5
219	Controle-eenheid van het gewicht detectiesysteem (WSS) Herkenning van de bezetting van de voorpassagiersstoel en ACSR	5
220	MAGIC VISION CONTROL relais	15
Relais
D	MAGIC VISION CONTROL relais
E	Reserve relais
F	Relais, circuit 15R

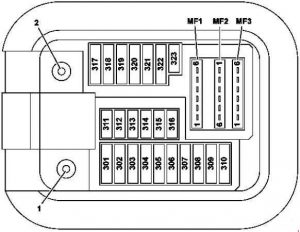

Zekeringkast in de voetenruimte van de passagier

1. Circuit 30 “E1” verbinding
2. Circuit 30g Verbinding “E2”

Nr	Beschrijving	Amperages
301	Spiegeltaximeter	5
302	Rechter voorportier controller	30
303	W222: Controller  linker achterportier C217, A217: Controller  achter	30
304	W222: Controller  rechter achterportier C217, A217:  achter controller	30
305	Bestuurderstoel controle-eenheid	30
306	Voorpassagiersstoel controle-eenheid	30
307	W222:  Slimme servo module voor DIRECT SELECT	30
	C217, A217:  Bestuurderstoel verwarming controller	30
308	Voorpassagiersstoel verwarming controller	30
309	Controle-eenheid van het noodoproepsysteem Telematica diensten communicatie module Controle-eenheid HERMES	5
310	Stationaire controle-eenheid van de verwarming	25
311	Achterste ventilatormotor	10
312	Controle-eenheid van het zwevende bedieningspaneel	10
313	Hybride en Hybride Plus:  controle-eenheid van de vermogenselektronica	10
314	A217:  Inbraakalarm systeem (coördinatie aanduiding)	7,5
315	Controle-eenheid van de aandrijflijn Van toepassing op benzinemotor:  ME-SFI controle-eenheid Van toepassing op motor 642, 651:  CDI controle-eenheid	10
316	Reserve	–
317	W222:  Controle-eenheid van het panoramisch schuifdak C217, A217: Controller  MAGIC SKY CONTROL	30
318	Audio / COMAND display	15
319	Controle-eenheid van het panoramisch schuifdak C217, A217:  Controle-eenheid zonnescherm panoramisch	30
320	Controle-eenheid Active Body Control Controle-eenheid AIRmatic (werkt behalve Active Body Control)	15
321	C217, A217:  Slimme servo module voor DIRECT SELECT	20
322	COMAND controle-eenheid	15
323	Controle-eenheid van het aanvullende onderhoudssysteem	7,5
MF1 / 1	Japanse versie:  Toegewezen controle-eenheid voor kortdistantie communicatie	7,5
MF1 / 2	Monochrome multifunctionele camera Multifunctionele stereofonische camera	7,5
MF1 / 3	Regen / licht sensor met extra functies Controller op het bedieningspaneel	7,5
MF1 / 4	Bestuurderstoel controle-eenheid	7,5
MF1 / 5	Voorpassagiersstoel controle-eenheid	7,5
MF1 / 6	Controle-eenheid van de stuurwiel lamp module	7,5
MF2 / 1	Geuroplossing generator	5
MF2 / 2	Audio / COMAND bedieningspaneel Touchpad	5
MF2 / 3	Elektronische controle-eenheid van het stabiliteitsprogramma	5
MF2 / 4	Heads-up display	5
MF2 / 5	Hybride en Hybride Plus:  elektrische koelmiddelcompressor	5
MF2 / 6	Reserve	–
MF3 / 1	Voorste SAM controle-eenheid	5
MF3 / 2	Radar sensor controle-eenheid	5
MF3 / 3	COMAND ventilatormotor	5
MF3 / 4	Knoppen groep op het dashboard aan de bestuurderszijde Knoppen groep op de centrale console	5
MF3 / 5	Controle-eenheid van de achterste klimaatregeling	5
MF3 / 6	vanaf 01.06.2016:  Antenne schakelaar voor telefoon en stationaire verwarming	5

Zekeringkast en relais achter

1. Circuit 30 “E1” verbinding
2. Circuit 30g Verbinding “E2”

Nr	Beschrijving	Amperages
400	Controle-eenheid van het parkeersysteem (actieve parkeerassistent of 360 graden camera)	10
401	Controller van de kofferbakklep	5
402	Achter entertainment controller	7,5
403	Reserve	–
404	Controller van de armsteun verwarming	7,5
405	Sound Control System apparaat versterker Controle van de linker voorportier tweeter controle-eenheid van de rechter voorportier tweeter	7,5
406	Reserve	–
407	Reserve	–
408	Tuner module	5
409	Controle-eenheid van de 360 ° camera Achteruitrijcamera	5
410	Controle-eenheid van de camera afdekking	5
411	Controle-eenheid van de bandenspanning monitor	5
412	Controller van de achterste stoel verwarming	7,5
413	Linker achterdisplay Rechter achterdisplay	10
414	Mobiele telefoon achter systeem antenne versterker / compensator achterzijde van de mobiele telefoon cradle achterzijde van de mobiele telefoon contactkaart telefoon module met Bluetooth ®  (SAP profiel)	7,5
415	Reserve	–
416	Reserve	–
417	Controle-eenheid van de aanhangwagen herkenning	20
418	Reserve	–
419	Reserve	–
420	Controle-eenheid van de DC / AC omvormer	30
421	Meervoudige luchtpomp met stoel	30
422	W222: Controller  rechter achterportier	30
423	Reserve	–
424	Achterste SAM controle-eenheid	40
425	Reserve	–
426	Bas versterker	30
427	Controller van de armsteun verwarming	20
428	Controle-eenheid van de aanhangwagen herkenning	15
429	Achterste bekerhouder	10
430	Sigarettenaansteker met verlichting van de asbak, achter Sigarettenaansteker met verlichting van de achterste centrale console 12V aansluiting (asbak pakket / rokers pakket)	15
431	Koelkast op de achterleuning	15
432	Achterste SAM controle-eenheid	10
433	Controle-eenheid AdBlue ®	25
434	Controle-eenheid AdBlue ®	15
435	Controle-eenheid AdBlue ®	20
436	Achterste bekerhouder	20
437	Reserve	–
438	C217 met motor 157:  Motor van de rechter uitlaatklep actuator	7,5
439	C217 met motor 157:  Motor van de linker uitlaatklep actuator	7,5
440	Reserve	–
441	Reserve	–
442	Reserve	–
443	Reserve	–
444	Reserve	–
445	Stationaire radio ontvanger voor de afstandsbediening verwarming	5
446	FM 1 antenne versterker, AM, CL [ZV] en KEYLESS-GO	5
447	Hybride:  besturingseenheid van het batterijbeheersysteem	7,5
448	Reserve	–
449	Reserve	–
450	Reserve	–
451	Trekkeraansluiting	15
452	Radar sensor van de linker achterbumper Radar sensor rechter achterbumper Radar sensor centrale van de achterbumper	5
453	Radar sensor van de linker voorbumper Radar sensor rechter voorbumper CONTROLEUR COLLISION PREVENTION ASSIST	5
454	Controle-eenheid AdBlue ® Controle-eenheid van het brandstofsysteem	5
455	Volledig geïntegreerde transmissie controller	15
456	Reserve	–
457	Betreft lithium-ion batterij:  Condensator van de startbatterij	7,5
458	Reserve	–
459	Reserve	–
460	Voorste sigarettenaansteker met verlichting van de asbak	15
461	Rechter centrale console van de achterste console 12 V 12 V aansluiting van de DC / AC omvormer van de controle-eenheid	15
462	Kofferbak aansluiting	15
463	Reserve	–
464	Controle-eenheid van de aanhangwagen herkenning	20
465	Controller van de elektrische parkeerrem	30
466	Controller van de linker voorportier	30
467	KEYLESS-GO controle-eenheid	10
468	Controller van de elektrische parkeerrem	30
469	Controle-eenheid van het brandstofsysteem	25
470	Controller van de linker achterstoel verwarming Controller van de achterstoel verwarming	30
471	Controller van de rechter achterstoel verwarming	30
472	C217, A217:  Achterste controle-eenheid	30
473	Controle-eenheid van de aanhangwagen herkenning	20
475	Controle-eenheid van de audio systeem versterker	40
476	Controle-eenheid van de audio systeem versterker	40
477	Actieve controle-eenheid van de veiligheidsgordel C217, A217:  Achterste controle-eenheid	40
478	Controller van de linker achterstoel	30
479	Actieve controle-eenheid van de veiligheidsgordel gesp	40
480	Controller van de rechter achterstoel	30
481	Voorste noodspanning terugrolmechanisme	5
482	W222:  MAGIC SKY CONTROL controle-eenheid	5
	C217, A217:  MAGIC SKY CONTROL controle-eenheid	7,5
483	Rechter noodspanning terugrolmechanisme	5
484	Controller van de rechter achterstoel Controller van de linker achterstoel	7,5
485	Actieve controle-eenheid van de veiligheidsgordel gesp	5
486	Hybride: Controle-eenheid van het batterijbeheersysteem Controle-eenheid van de vermogenselektronica	10
487	Controller van de elektrische parkeerrem	5
488	Achterste SAM controle-eenheid	5
489	Voorste langeafstand radar sensor	5
490	Meervoudige luchtpomp met stoel	5
491	Controller van de kofferbakklep	40
492	Rechter noodspanning terugrolmechanisme	40
493	Reserve	–
494	Achterste SAM controle-eenheid	40
495	Verwarming van de achterruit	40
496	Linker noodspanning terugrolmechanisme	40
Relais
S	Relais 15 intern van het voertuig
T	Relais van de achterruit verwarming
U	Bekerhouder in de tweede rij stoelen en relais van de aansluitingen
V	AdBlue ® relais
W	Circuit 15R relais
X	1e rij stoelen / kofferbak koelkast en relais van de aansluitingen
Y	Reserve relais

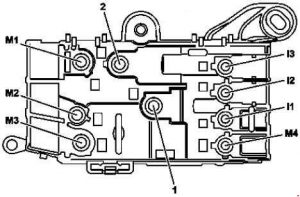

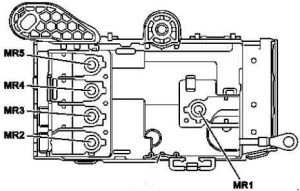

Voorlopige zekeringkast in de motorruimte

Onderzijde zicht

Bovenkant zicht

1 – Verbinding, circuit 30 “B1”
2 – Verbinding, circuit 30 niet geblokkeerd “B2”

Nr	Beschrijving	Amperages
M3	Hybride:  elektrische machine	500
	Van toepassing behalve voor hybride:  generator	500
M1	Hybride:  elektrische machine	–
	Van toepassing behalve voor hybride:  startmotor	–
MR5	Elektrische controle-eenheid van de stuurbekrachtiging	100
MR2	Ventilatormotor	100
M4	Hybride:  geïntegreerde transmissie controller	100
I1	Reserve	–
M2	Betreft dieselmotor:  ontstekingsvermogen graad	150
MR1	Motor en relais module zekering	60
MR3	Reserve	–
MR4	Van toepassing op motoren 277, 279:  Ventilatormotor	150
I2	Reserve	–

Voorlopige zekeringkast binnenin het voertuig

F32 / 4k2 – Relais voor het loskoppelen van de ruststroom

Nr	Beschrijving	Amperages
I7	Zekeringkast op de rechter A-stijl.	125
I2	Linker zekering en relais module	125
C2	Reserve	–
I8	Reserve	–
I9	Reserve	–
I3	Verbinding van het relais voor het loskoppelen van de stroom zonder belasting	–
C1	Ventilator regelaar	40
I1	Elektronische controle-eenheid van het stabiliteitsprogramma	40
I4	Reserve	–
I6	Achterste zekering en relais module	60
I5	Zekeringkast op de rechter A-stijl.	60

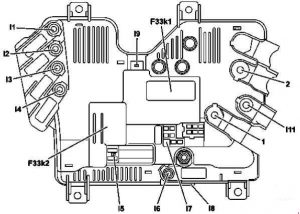

Achterste voorlopige zekeringkast

F33k1 – Relais
loskoppelen F33k2 – Extra batterij relais met ECO start / stop functie

Nr	Beschrijving	Amperages
I3	Reserve	–
I2	Controle-eenheid van de verwarming van de voorruit	125
I7	Hybride:  hoogspannings loskoppel apparaat	7,5
I4	Achterste zekering en relais module	150
I6	Aanvullende batterij met ECO start / stop functie	200
I7	ECO start / stop functie aanvullende batterij Voorste SAM controle-eenheid Elektronische controle-eenheid van het contactslot	10
I1	Reserve	–
I11	Reserve	–
I7	Voorste SAM controle-eenheid	10
I8	ECO start / stop functie verbinding van het extra batterij relais	–
I5	Hybride:  hoogspannings pyrotechnische zekering geactiveerd door de controle-eenheid van het aanvullende limiet systeem	–
I9	Verbinding van het relais voor het loskoppelen	–
