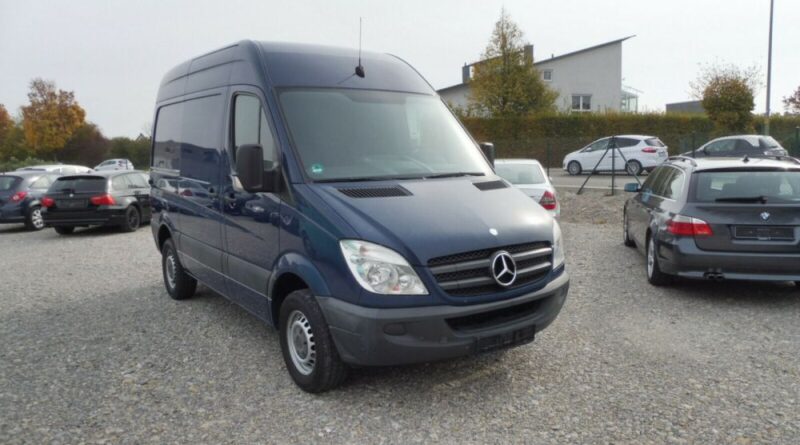

Mercedes Sprinter (W906) (2006-2017) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

Indice

Mercedes Sprinter (W906) (2006-2017) – schema van de zekering

Productiejaar: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sigarettenaansteker zekering (voedingsaansluiting) in de Mercedes Sprinter (W906) (2006-2017) is de zekering 13 in het hoofdzekeringpaneel.

Hoofdzekeringpaneel

Nr	Zekeringen Mercedes Sprinter 906 – beschrijving	Amperages [A]
1	Toeter	15
2	ESTL (elektrisch blok van het stuursysteem)	25
3	Terminal 30 Z, voertuigen met benzinemotor, contactsleutel	10
4	Verlichtingsschakelaar op de centrale console	5

5	Ruitenwissers	30
6	Brandstofpomp; Terminal 87 (5)1.	15 10
7	MRM (bekleding module)	5
8	Terminal 87 (2)	20
9	Terminal 87 (1) Terminal 87 (3), voertuigen met benzinemotor; Terminal 87 (3), voertuigen met dieselmotor.	25 20 25
10	Terminal 87 (4)	10
11	Terminal 15 R van het voertuig	15
12	Airbag controle-eenheid	10
13	Voedingsaansluiting sigarettenaansteker radio, carrosserie van de achterklep, PND (persoonlijk navigatieapparaat)	15
14	Diagnose-aansluiting; Verlichting aansluiting; Dashboard, Achteruitrijwaarschuwingsapparaat; Diefstalbeveiliging met functie voertuigtracking.	5
15	Bereik van de koplampen van de verwarmingsconsole voor voertuigen/carrosserie vooraan.	5
16	Terminal 87 (1) Terminal 87 (3)	10
17	Airbag controle-eenheid	10
18	Terminal 15 van de voertuiglichtschakelaar/rem	7.5
19	Interne verlichting	7.5

20	Voedingsschakelaar van het portier van de passagier; Terminal 30/2 SAM (signaal acquisitie en activatie module).	25
21	Motor controle-eenheid	5
22	Remsysteem (ABS)	5
23	Startmotor Terminal 87 (6)1	20 10
24	Dieselmotor, Motorcomponenten/control unit, (voertuigen met aardgas NGT2)	10
25	12 V aansluiting (centrale console)	25
Zekeringblok F55/1
1	Deurcontroller van de bestuurder	25
2	Diagnose-aansluiting	10
3	Remsysteem (kleppen)	25
4	Remsysteem (drukpomp)	40
5	Terminal 87 (2a) motor M272, OM651; Terminal 87 (2a) motor OM642, OM6513.	7.5
6	Terminal 87 (1a) motor OM6426; Terminal 87 (1a) motor OM6516; Terminal 87 (3a) motor M272, M271, OM651.	10 7.5 7.5
7	Verlichting systeem	30
8	Inbraakalarm systeem (ATA), geluidsalarm, geluidsalarm met sirene	15
9	Extra knipperlicht module	10

Zekeringblok F55/2
10	Radio 1 DIN; Radio 2 DIN.	15 20
11	Mobiele telefoon; Tachograaf/extra recorder; Extra navigatie ondersteuning.	7.5
12	Instelling van de voorste ventilator, extra verwarmingsventilator 1	30
13	Digitale extra verwarmingsysteem controle klok, Radio ontvanger; Basisbedrading DIN; FleetBoard; Diefstalbeveiliging met mogelijkheid voertuigtracking.	7.5
14	Stoelverwarming	30
15	Controle-eenheid van het remsysteem	5
16	Verwarming, verwarming van de achterkamer, klimaatregeling van de voorkamer	10
17	Verlichting van de laadruimte; Bewegingssensor Leeslamp en voor het vervoeren van ladingen (voertuigen voor koeriers) Verlichting van de laadruimte.	10 7.5 10 7.5
18	Klimatiseringssysteem van de achterruimte	7.5
Relais
R1	Relais van de toeter
R2	Instelling van de voorruitwissers 1/2 relais.
R3	Relais van de brandstofpomp; Relais van de startmotor, terminal 151;

R4	Voorruitwissers aan, uit relais
R5	Relais van de startmotor, terminal 50
R6	Relais, terminal 15 R (normaal open contact)
R7	Relais van de motor controle-eenheid, terminal 87
R8	Relais, terminal 15 (versterkt relais)

Nr	Beschrijving	Amperages [A]
1	Voorventilatie relais; Secundaire luchtpomp voor voertuigen met benzinemotor.	80 40
2	Klimatiseringssysteem ventilator koeling (cabine zonder scheiding en zonder systeem van de achterruimte); Ventilator van het koelsysteem van de klimaatregeling – (cabine met scheiding en versterkt zonder achterruimte van het klimaatregelsysteem); Koelventilator van het klimaatregelsysteem – cabine; Elektrische afzuiging; Relais van de startmotor, terminal 156; Onbeheerd start relais.	60 40 40 25 25
3	SAM (signaal acquisitie en activatie module), SRB (zekeringen en relais module)	80
4	Hulpbatterij/vertraging; Klimatiseringssysteem van de achterruimte.	150 80
5	Terminal 30 zekeringpaneel, SAM (signaal acquisitie en activatie module), SRB (zekeringen en relais module) Terminal 30 ingang PTC	150 Bridge
6	Aansluitpunt aan de basis van de stoel; Zekeringpaneel aan de basis van de stoel.	Bridge Bridge
7	Klimatiseringssysteem van de achterruimte; PTC elektrische verwarming.	80 150

Nr	Beschrijving	Amperages [A]
1	Niet toegewezen	–
2	SAM (signaal acquisitie en activatie module), SRB (zekeringen en relais module)	80
3	Niet toegewezen	–

4	Ingang hulpbatterij	150
5	Aansluitpunt aan de basis van de stoel; Voorlopige zekeringpanelen aan de basis van de stoel.	Bridge
6	SAM (signaal acquisitie en activatie module); SRB (zekeringen en relais module); Zekeringpaneel 30.	150
7	Ingang hulpbatterij Aansluiting voor zekering van de aansluiting (in voertuigen met hulpbatterij)	Bridge
8	Ontkoppelapparaat in combinatie met de relais van de ontkoppeling van de batterij	100
9	Hulpbatterij	150
10	Hydraulische sneeuwpomp; Hydraulische pomp; Laden van de achterklep; Kipper.	250

Nr	Beschrijving	Amperages [A]
11	Terminal 30 ingang van de startbatterij	Bridge
12	Niet toegewezen	–
13	PTC elektrische verwarming; Klimatiseringssysteem van de achterruimte.	150 80
14	Klimatiseringssysteem ventilator koeling (cabine zonder scheiding en zonder systeem van de achterruimte); Ventilator van het koelsysteem van de klimaatregeling (cabine met scheiding en versterkt zonder achterruimte van het klimaatregelsysteem); Koelventilator van het klimaatregelsysteem (model identificatie van het voertuig open in cabine); Elektrische afzuiging.	60 40 40 70
15	Niet toegewezen
16	Ontkoppelapparaat niet in combinatie met de relais van de ontkoppeling van de batterij; Relais van de ontkoppeling van de batterij.	100 150
17	Niet toegewezen	–
18	Generator	300

Zekeringpaneel onder de linker voorstoel

Nr	Beschrijving	Amperages [A]

Zekeringblok F55/3
1	Instelling van de spiegel, ontdooien van de achterruit	5
2	Achterruitwisser	30
3	Hulpelement verwarming, digitale timer schakelaar; Achteruitrijcamera; Neutraal schakelaar van de poort; Start- en vierwielaandrijving assistentie; Motorloop; DIN aansluiting basisbedrading (dak); FleetBoard; Diefstalbeveiliging met verlichting van de achterruimte en noodverlichting met hamer.	5
4	Tachograaf; ADR/WOM/AG werk snelheidsregelaar (aanhangwagen controle-eenheid).	7.5
5	ECO Start/controle; EGS (elektronische transmissie controle).	5 10
6	Vierwielaandrijving controller; Hulpoliepomp.	5 10
7	ESM (elektronische schakelaar module)	10
8	Voertuigbelasting met achterklep, kipper PARKTRONIC6.	10
9	Klimatiseringssysteem van de achterruimte; Compressorkoppeling; Achteruitrijwaarschuwingsapparaat.	7.5
Zekeringblok F55/4
10	Terminal 30, carrosseriefabrikant/apparaat	25
11	Terminal 30, carrosseriefabrikant/apparaat	15
12	D+, carrosseriefabrikant/apparatuur	10
13	Brandstofpomp FSCM (module van de brandstofsensor controle); Relais van de brandstofpomp 1.	20 15
14	Voedingsaansluiting van de aanhanger	20

15	Eenheid van de aanhangwagen herkenning	25
16	Bandenspanning monitoring PARKTRONIC7	7.5
17	Speciale programmeerbare module (PSM)	25
18	Speciale programmeerbare module (PSM)	25
Zekeringblok F55/5
19	Bovenpaneel zonder ATA systeem en zonder regensensor; Bovenpaneel met ATA systeem; Bovenpaneel met regensensor.	5 25 25
20	Registratielamp (voertuigen voor koeriers); Perimeterlamp; Identificatie verlichting.	7.5
21	Terminal 30, elektrische carrosserie (voertuigen voor koeriers); Achterruitontdooier zonder ATA (Anti-Theft Alarm systeem); Achterruitontdooier met ATA systeem (Anti-Theft Alarm Systeem).	15 30 15
22	Achterruitontdooier 2; Voertuigaansluiting (voertuigen voor koeriers).	15 20
23	12 V aansluiting achter links, bagage – achter; Elektrisch systeem: carrosserie anders dan MB.	15 10
24	12 V aansluiting onder de basis van de bestuurdersstoel	15
25	12 V aansluiting achter rechts, bagage/achter	15
26	Hulpelement voor warm water verwarming	25
27	PTC elektrische verwarming; Hulpelement voor luchtverwarming.	25 20
Zekeringblok F55/6
28	Start relais SRB (zekeringen en relais module) 3-6; Startmotor voor ondersteuning van de elektrische voeding (gebruik van hulpbatterij).	25
29	Terminal 87 (7); Gas systeem, voertuigen met aardgas (NGT); SCR8 controle-eenheid, voertuigen met uitlaatgasbehandeling; Terminal 30, vierwielaandrijving, controle-eenheid.	7.5 10 30
30	Extra ventilator van de warmtewisselaar; Remversterker.	15 30
31	Verwarmingsventilator in de achterzijde van de verwarmingskamer; Deur schuifhulp, links; Elektrische schuifdeur, links.	30 15 30
32	SCR8 voeding relais, voertuigen met uitlaatgasbehandeling; KEYLESS ENTRY.	5 10

33	Elektrische schuifdeuren, rechts; Deur schuifhulp, rechts; ENR controle-eenheid (niveau regeling); Luchtvering.	30 15 30 30
34	SCR8 verwarming 3 brandstoftank DEF (Diesel Exhaust Fluid) (voertuigen met uitlaatgasbehandeling, 6 cilinder diesel 9,3); SCR8 verwarming 1 DEF® (voertuigen met uitlaatgasbehandeling van diesel).	15 20
35	SCR8 verwarming 2 buis, (voertuigen met uitlaatgasbehandeling, 6 cilinder diesel 9,3); SCR8 verwarming 2 DEF (voertuigen met uitlaatgasbehandeling van diesel).	15 25
36	SCR8 verwarming 1 brandstofpomp, (voertuigen met uitlaatgasbehandeling, 6 cilinder diesel 9,3); Controle van de SCR8 verwarming 3 DEF, (voertuigen met uitlaatgasbehandeling van diesel).	10 15
Zekeringblok F55/7
37	ASSYFIKACJA PRZEDSTAWOWA KOLEKCJI/FCW (Front Collision Warning) Dodehoekassistent/BSM (Dodehoekmonitor)	5 5
38	Multifunctionele camera met highbeam assistent Met rijstrookverlatingswaarschuwing	10 10
39	Elektrische carrosserie (voertuigen voor koeriers); Klimatiseringssysteem van de achterruimte; Ventilator op het dak; Sirene.	7.5 7.5 15 15
40	Laadstroom van de hulpbatterij	15
41	SAM (signaal acquisitie en activatie module) extra referentiespanning van de batterij.	7.5
42	Klimatiseringssysteem van de achterruimte	30
43	Elektrische instapdeuren/schuifdeuren, rechts	10
44	Elektrische instapdeuren/schuifdeuren, links	10
45	Elektrische trede, controlesysteem en geluidsalarm.	5

Relais in de basis van de linker voorstoel

Relais

Beschrijving

Relais van de startmotor, rechter aandrijving

K41

Ontlaatrelais, terminal 15

K41/5

Relais van de startmotor, terminal 15

K64
K110

Secundaire luchtinjectie;

Relais van de secundaire luchtpomp;

Relais SCR8,

voertuigen met uitlaatgasbehandeling

K27

Relais van de brandstofpomp

K23/1

Relais van de ventilator, vooraan, ventilator instelling 1

K41/2

Ontlaatrelais, terminal 15 R

K6/1
K6

Start relais, hulpbatterij;

Relais van de startmotor, linker aandrijving.

K13/5

Relais van de achterruitontdooier 1

R10

K13/6
K51/15

Relais van de achterruitontdooier 2 met ATA

(Anti-Theft Alarm Systeem);

Relais van de sneeuwruimer, dimlichten, links.

R11

K117/3
K51/16

Elektrisch relais van de trede 1, links;

Relais van de sneeuwruimer, dimlichten,

dimlichten, rechts.

R12

K117/4
K51/17

Elektrisch relais van de trede 2, links;

Relais van de sneeuwruimer,

grootlichten, links.

R13

K41/3
K51/18

Overbelast relais, terminal 15 (2);

Relais van de sneeuwruimer, grootlichten, rechts.

R14

K13/7

Relais van de voorruitverwarming 1

R15

K88

Relais van de carrosseriefabrikant, terminal 15

R16

K88/1

Relais van de carrosseriefabrikant, terminal 61 (D+)

R17

K95 K93

Basisbelasting relais achter van relais;

Basisbelasting relais;

Verlichting van het Comfort relais.

R18

Relais van het koplampreinigingssysteem

R19

K51/10

Geluidssignaal met sirene relais

R20

K39/3

ATA (anti-diefstal waarschuwing) relais, buis

R21

K108 K116 K23/2

Perimeter/identificatie verlichting relais;

Relais van de kentekenplaatlamp (voertuigen voor koeriers);

Relais van de ventilator, verwarming

hulp van warme lucht,

ventilator instelling 1

R22

K23/3

Relais van de ventilator, verwarming

hulp van warme lucht,

ventilator instelling 2

R23

K39/1
K124/1

Relais van de sirene

Terminal 61 (D+) relais, bescherming

tegen diefstal met mogelijkheid van voertuigtracking

R24

K117/1

Elektrisch relais van de trede 1, rechts

R25

K117/2

Elektrisch relais van de trede 2, rechts

R26

K121
K124

Achteruitrijwaarschuwingsapparaat uitgeschakeld door relais;

Diefstalbeveiliging

met relais van voertuigtracking.

Overige relais

Nr	Relais	Beschrijving
–	K57	Relais van de ontkoppeling van de batterij, voertuig met linker aandrijving
–	K57/4	Relais van de ontkoppeling van de batterij, voertuig met rechter aandrijving
–	K9	Relais van het klimaatbeheersysteem, hulpventilator (duo)
–	K9/2	Relais van het klimaatbeheersysteem, hulpventilator (mono)
–	K9/5	Relais van de klimaatbeheersysteem van de achterruimte, hulpventilator
–	K120	Relais van de hulpbatterij

Veelvoorkomende elektrische storingen bij de Mercedes Sprinter W906

De Mercedes Sprinter W906 is een populaire bestelwagen voor transport, camperombouw en bedrijfsgebruik. Door het grote aantal elektrische systemen en opties komen zekering- en relaisproblemen relatief vaak voor, zeker bij voertuigen die intensief worden gebruikt. Klachten zoals een niet-werkende 12V-aansluiting, uitvallende verlichting of problemen met de startmotor zijn vaak terug te voeren op een zekering of relais.

Omdat de Sprinter meerdere zekeringpanelen heeft (hoofdpaneel, onder de stoel en extra blokken voor speciale uitrusting), is het belangrijk om eerst te bepalen welk systeem niet werkt. Daarna kun je gericht de juiste zekering controleren.

Waar zit de oorzaak bij een defecte 12V-aansluiting?

Werkt de sigarettenaansteker of een 12V-stopcontact niet meer, dan is zekering 13 in het hoofdzekeringpaneel een van de eerste punten om te controleren. Deze zekering voedt vaak meerdere accessoires tegelijk, zoals de radio, navigatie en extra aansluitingen.

Wanneer deze zekering doorbrandt, kan dat komen door:

zware accessoires zoals compressoren of omvormers;
kortsluiting in een oplader of kabel;
vocht in de aansluiting;
slijtage door intensief gebruik.

Vervang de zekering altijd door een exemplaar met dezelfde waarde om schade aan het elektrische systeem te voorkomen.

Problemen met starten of motorfuncties

Startproblemen bij de Sprinter W906 worden soms veroorzaakt door een defecte zekering of relais in plaats van een lege accu. Controleer in dat geval de zekeringen voor de startmotor, ECU en brandstofpomp. Wanneer de startmotor helemaal niet reageert, kan ook een relais defect zijn.

Symptomen die op een zekeringprobleem wijzen:

de startmotor draait niet;
dashboardverlichting werkt maar de motor start niet;
brandstofpomp maakt geen geluid;
meerdere motorgerelateerde systemen vallen tegelijk uit.

Bij twijfel is het verstandig om de zekeringen en relais systematisch te controleren voordat je duurdere onderdelen vervangt.

Zekeringen onder de stoel: belangrijk bij bedrijfswagens en campers

Veel Sprinter-modellen hebben een extra zekeringpaneel onder de bestuurders- of passagiersstoel. Hier zitten zekeringen voor accessoires zoals standkachels, laadkleppen, extra verlichting en hulpaccu’s. Deze zekeringen worden vaak over het hoofd gezien wanneer een systeem niet werkt.

Typische klachten die met dit paneel te maken hebben:

standkachel of extra verwarming werkt niet;
achterverlichting of laadruimteverlichting valt uit;
hulpbatterij laadt niet;
elektrische schuifdeur of trede reageert niet.

Bij campers en speciale bedrijfsvoertuigen kan de indeling sterk afwijken. Controleer daarom altijd de configuratie van jouw specifieke voertuig.

Hoe herken je een defecte zekering of relais?

Een doorgebrande zekering heeft meestal een onderbroken metalen stripje. Soms is dit echter niet goed zichtbaar. Gebruik daarom bij twijfel een multimeter om de zekering te testen.

Een defect relais kan moeilijker te herkennen zijn. Mogelijke signalen:

je hoort geen klik bij het inschakelen van een systeem;
een systeem werkt soms wel en soms niet;
een zekering is in orde maar het systeem reageert niet.

Relais slijten na verloop van tijd, vooral bij voertuigen die veel kilometers maken. Vervanging kan een snelle oplossing zijn bij hardnekkige storingen.

Overbelasting door extra apparatuur

De Mercedes Sprinter W906 wordt vaak uitgerust met extra apparatuur zoals koelkasten, omvormers, werkverlichting of laadkleppen. Deze accessoires kunnen het elektrische systeem zwaar belasten. Wanneer zekeringen regelmatig doorbranden, controleer dan of de aangesloten apparatuur niet te veel stroom verbruikt.

Gebruik bij voorkeur aparte gezekerde aansluitingen voor zware apparatuur. Dit voorkomt dat andere systemen uitvallen of dat kabels oververhit raken.

Veilig werken aan zekeringen in de Sprinter

Schakel het contact uit en verwijder de sleutel.
Koppel bij grotere werkzaamheden de accu los.
Gebruik een zekeringtang of geschikt gereedschap.
Controleer op vocht of corrosie in de zekeringkasten.
Plaats altijd een zekering met dezelfde ampèrage.

Bij oudere voertuigen kan oxidatie op de contacten storingen veroorzaken. Het reinigen van de zekeringhouder kan soms al voldoende zijn om een probleem op te lossen.

Verschillen tussen bouwjaren en uitvoeringen

De Mercedes Sprinter W906 werd geproduceerd tussen 2006 en 2017 en kreeg in die periode meerdere updates. Daarnaast zijn er veel varianten: gesloten bestelwagen, chassis-cabine, camper of speciale bedrijfsuitvoering. Hierdoor kan de indeling van zekeringen en relais per voertuig verschillen.

Controleer daarom altijd het schema dat bij jouw specifieke Sprinter hoort. Gebruik dit artikel als leidraad, maar vergelijk de informatie met het label in de zekeringkast en de handleiding van het voertuig.

Door de zekeringen en relais van je Sprinter regelmatig te controleren, voorkom je onverwachte storingen en blijft het elektrische systeem betrouwbaar functioneren, ook bij intensief gebruik.

Leggere Mercedes-Benz C-Klasse w203 AMG (C260 Sport 2006) – zekeringdoos
