Mercedes-Benz GLA X156 (2013-2019) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz GLA X156 – schema van de zekeringkast

Productiejaar: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Sigarettenaansteker (voedingsaansluiting) in Mercedes C-Klasse GLA X156 is de zekering 72 in de zekeringkast.

Voorkant elektrische zekeringkast

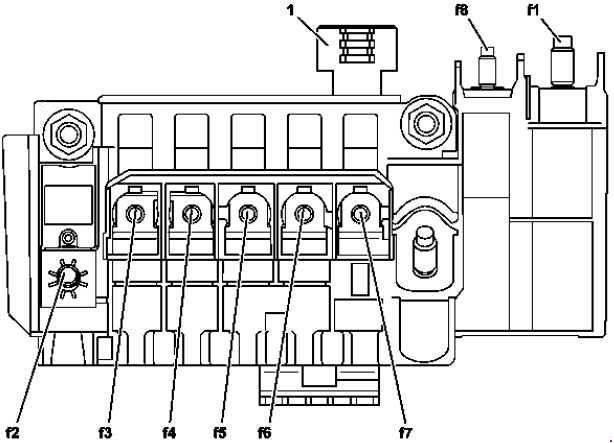

Mercedes-Benz GLA-Klasse – zekeringen – schema – voorkant elektrische kast
Nummer Beschrijving Amperages [A]
1 Generator 300
2 Zekeringkast binnenin het voertuig 200
Betreft dieselmotor:

Interne zekeringkast van het voertuig

 250
3 Stuurhulp controle-eenheid 100
4 SAM controle-eenheid 40
5 Ventilator motor 80
6 Geldig voor motor 607:

Brandstofverwarming controle-eenheid

 70
7 Geldig voor motor 607 (EU5 emissienorm):

Controle-eenheid voor regeneratieve DPF verwarming

 125
8 Geldig voor motoren 607, 651:

Ontstekingsuitgang

 100
Relais
F32k1 Uitschakel relais

Zekeringkast in het voetencompartiment van de passagier

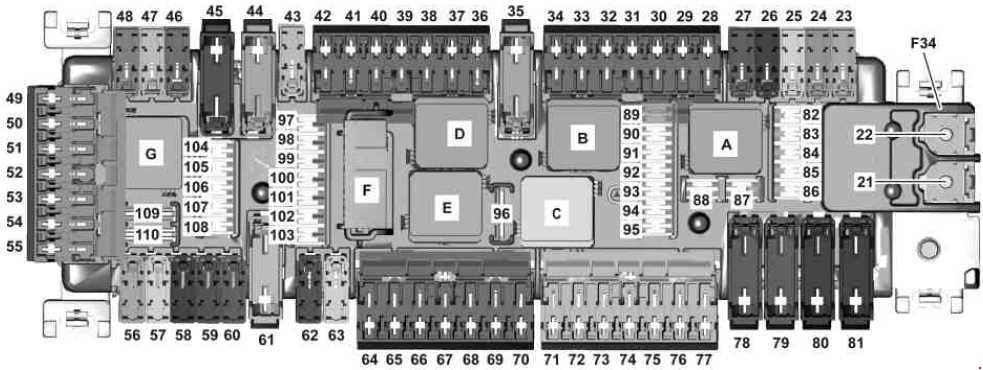

Mercedes-Benz GLA-Klasse – zekering schema – voeten van de voorpassagier
Nummer Beschrijving Amperages [A]
21 Betreft dieselmotor:

PTC verwarming versterker

 150
22 Extra batterij relais voor ECO start / stop functie 200
23 Controle-eenheid voor de linker voordeur 30
24 Controle-eenheid voor de rechter voordeur 30
25 SAM controle-eenheid 30
26 Extra afdichting van de ECO start / stop batterij aansluiting 10
27 Zekering en relais module van de motorruimte 30
28 Controle-eenheid voor het geluidsgenerator binnen het voertuig 5
29 tot 02.11.2014:

Trekhaak aansluiting;

vanaf 03.11.2014:

Controle-eenheid voor trekhaak herkenning.

 15
30 Controle-eenheid voor trekhaak herkenning 5
31 4MATIC:

Controle-eenheid  voor vierwielaandrijving.

 5
32 Controle-eenheid voor de richtingaanwijzer lamp module 5
33 Audio / COMAND bedieningspaneel 5
34 ACC controle- en bedieningsunit 7,5
35 Verwarming van de achterruit 30
36 Controle-eenheid van de bestuurdersstoel
Controle-eenheid van de lendensteunverstelling van de bestuurdersstoel		 7,5
37 Audio / COMAND display 7,5
38 Controle-eenheid van het aanvullende veiligheidssysteem 7,5
39 Controle-eenheid van het hangende bedieningspaneel 10
40 Geldig voor motor 651 (EU6 emissienorm):

Controle-eenheid van de aandrijflijn

 15
41 Controle-eenheid van het schuifdak 30
42 Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD met CD-wisselaar);

COMAND controle-eenheid.

 5
Radio (Radio 20, Audio 20 USB) 25
43 Controle-eenheid van het parkeersysteem 5
44 Linker voorste noodspanning rol 40
45 Rechter voorste noodspanning rol 40
46 Controle-eenheid van de voorpassagiersstoel;

Controle-eenheid van de lendensteunverstelling van de passagiersstoel.

 7,5
47 Navigatiemodule 7,5
Controle-eenheid van het adaptieve dempingssysteem 25
48 Niet gebruikt –
49 Controle-eenheid voor de iPhone ® rijset 7,5
COMAND ventilator motor 5
50 Controle-eenheid van de camerabedekking 5
51 Niet gebruikt –
52 Niet gebruikt –
53 Niet gebruikt –
54 Niet gebruikt –
55 Telematica service communicatie module
KEYLESS-GO controle-eenheid		 5
56 Controle-eenheid van de richtingaanwijzer lamp module 10
57 Rijstrookassistent:

Multifunctionele voertuig controle-eenheid voor speciaal gebruik.

 30
Speciaal voertuig:

Multifunctionele voertuig controle-eenheid voor speciaal gebruik.

 7.5
58 Zekeringkast van het noodvoertuig 30
59 Controle van de voorpassagiersstoel, uni 30
60 Controle-eenheid van de bestuurdersstoel 30
61 Controle-eenheid van de audio systeem versterker 40
62 Betreft transmissie 711:

Elektrische stuurvergrendeling

 20
63 Controle-eenheid van het brandstofsysteem 25
64 Elektronische controle-eenheid voor betaling;

Controle-eenheid voor korteafstand communicatie.

 1
65 Lamp in het handschoenenkastje 5
66 Zekeringkast van het noodvoertuig 15
67 Niet gebruikt –
68 Niet gebruikt –
69 Niet gebruikt –
70 Aansluiting van de achterste centrale console 25
71 Aansluiting van de kofferbak 25
72 Voorste aansteker met verlichting van de asbak;

Interne voedingsaansluiting van het voertuig.

 25
73 Controle-eenheid van de elektrische handrem 30
74 Controle-eenheid van de elektrische handrem 30
75 Controle-eenheid voor trekhaak herkenning 20
76 Controle-eenheid voor trekhaak herkenning 25
77 Controle-eenheid voor trekhaak herkenning 25
78 Controle-eenheid van de achterklep / kofferbak
Zekeringkast van het noodvoertuig		 40
79 SAM controle-eenheid 40
80 SAM controle-eenheid 40
81 Ventilator regelaar 40
82 Controle-eenheid van het hangende bedieningspaneel 10
83 Elektronische controle-eenheid voor de ontstekingsvergrendeling 7,5
84 Controle-eenheid van het bovenste bedieningspaneel 5
85 ATA [EDW] / bescherming tegen slepen / interne veiligheid controle-eenheid 5
86 Versterker van de FM, AM en CL antenne [ZV];

vanaf 01.06.2016:

Versterker / compensator van de mobiele telefonie antenne.

 5
87 Diagnoseconnector 10
88 Set van indicatoren 10
89 Schakelaar voor externe verlichting 5
90 Intelligente radar sensor van de linker achterbumper;

Intelligente radar sensor voor de rechter achterbumper.

 5
91 Schakelaar voor het monitoren van het functioneren van het pedaal;

Schakelaar voor voetverlichting.

 5
92 Controle-eenheid van het brandstofsysteem 5
93 Controle-eenheid van de elektrische handrem 5
94 Controle-eenheid van het aanvullende veiligheidssysteem 7,5
95 Herkenning van de bezetting van de voorpassagiersstoel en
controle-eenheid van het gewicht detectie systeem ACSR (WSS)		 7,5
96 Motor van de achterruitenwisser van de achterklep 15
97 Elektrische connector van de mobiele telefoon 5
98 SAM controle-eenheid 5
99 Controle-eenheid voor het monitoren van de bandenspanning 5
100 Geldig voor motor 133:

DIRECT SELECT INTERFACE

 5
101 4MATIC:

Controle-eenheid  voor vierwielaandrijving.

 10
102 Ontvanger van de afstandsbediening van de stationaire verwarming;

Geldig voor AMG voertuigen vanaf 01.09.2015:

Controle-eenheid van de transmissiemodus;

vanaf 01.06.2016:

Antenne schakelaar voor de mobiele en stationaire verwarming.

 5
103 Controle-eenheid van het noodoproepsysteem;

Telematica service communicatie module;

HERMES controle-eenheid.

 5
104 Controle-eenheid van de multimedia interface;

Multimedia verbindingsmodule.

 5
105 Controle-eenheid Digital Audio Broadcasting;

Digitale satelliet audio radio controle-eenheid (SDAR).

 5
Tuner module 7,5
106 Multifunctionele camera 5
107 Digitale TV-tuner 5
108 tot 31.05.2016:

Achteruitrijcamera

 5
vanaf 01.06.2016:

Achteruitrijcamera

 7,5
109 Elektrische connector van de oplaadaansluiting 20
110 COMAND radio controle-eenheid;

Motor geluid controle-eenheid.

 30
Relais
A Circuit 15 relais
B Achterruitwisser relais
C Circuit relais 15R2
D Verwarmd achterruit relais
E Circuit 15R1 relais
F Circuit relais 30g
G Niet gebruikt

Zekeringkast in de motorruimte

Mercedes-Benz GLA-Klasse – schema van de zekeringkast – motorruimte
Nummer Beschrijving Amperages [A]
201 Alarm sirene 5
202 Stationaire verwarming controle-eenheid 20
203 LED-lamp:  rechter voorlamp 15
204 Elektronische controle-eenheid van het stabiliteitsprogramma 25
205 Linker claxon, Rechter claxon 15
206 Geldig voor motor 651:

CDI controle-eenheid;

Geldig voor motor 607:

Controle-eenheid van de aandrijflijn.

 5
207 Betreft de dieselmotor:

Circuit 87M relais

 5
208 Geldig voor motor 133, 607:

Circuit 87 relais

 7.5
209 LED-lamp:  linker voorlamp 15
210 Verwarmd voorruit relais 5
211 Niet gebruikt –
212 Geldig voor motor 133, 270:

Aansluitafdichting, circuit 87M3;

Betreft de motor 651:

Verwarmingselement van de ontluchtingsbuis;

Verwarmingselement van de koelvloeistofthermostaat;

Bypassklep van de uitlaatgasrecirculatie radiator;

Betreft de motor 607 (EU5 emissienorm):

Zuurstofsensor voor de katalysator;

Overdruk;

Betreft de motor 607 (EU6 emissienorm):

Zuurstofsensor voor de katalysator;

Geldig voor motor 607:

CDI controle-eenheid.

 15
213 Geldig voor motoren 133, 270, 651:

Aansluitafdichting, circuit 87 M2e;

Betreft de motor 607 (EU5 emissienorm):

Nokkenas;

Hall sensor;

CDI controle-eenheid;

Hoeveelheidsregelklep.

 15
214 Geldig voor motoren 133, 270, 651:

Aansluitafdichting, circuit 87 M4e

 10
215 Geldig voor benzinemotor:

Ontstekingsspoel van cilinder 1;

Ontstekingsspoel van cilinder 2;

Ontstekingsspoel van cilinder 3;

Ontstekingsspoel van cilinder 4;

Betreft motor 651:

Hoeveelheidsregelklep;

Betreft motor 607:

CDI controle-eenheid;

Drukregelaar van de overdruk;

Hoeveelheidsregelklep.

 20
216 Geldig voor benzinemotor:

ME-SFI controle-eenheid;

Geldig voor motor 607:

Controle-eenheid van de aandrijflijn.

 5
217 Geldig met transmissie 724:

Volledig geïntegreerde controle-eenheid van de dubbele koppeling transmissie

 25
218 Elektronische controle-eenheid van het stabiliteitsprogramma 5
219 Niet gebruikt –
220 Circulatiepomp van de transmissievloeistof 10
221 Niet gebruikt –
222 Niet gebruikt –
223 Niet gebruikt –
224 DISTRONIC elektrische controle-eenheid;

COLLISION PREVENTION ASSIST controle-eenheid.

 7.5
225 Niet gebruikt –
226 Niet gebruikt –
227 Niet gebruikt –
228 Niet gebruikt –
229 Linker voorlamp eenheid 5
230 Elektronische controle-eenheid van het stabiliteitsprogramma 5
231 Rechter voorlamp eenheid 5
232 Controle-eenheid van de koplampen 15
233 Niet gebruikt –
234 Geldig voor motor 607:

Controle-eenheid van de aandrijflijn

 5
235 Geldig voor motor 607:

Ventilator motor;

Radiator klep actuator.

 7.5
Geldig voor motor 133:

Circulatiepomp van de intercooler radiator.

 7.5
236 SAM controle-eenheid 40
237 Elektronische controle-eenheid van het stabiliteitsprogramma 40
238 Verwarmde voorruit 50
239 Relais van de ruitenwisser snelheid 1/2 30
240A Relais 50 van de startmotor 25
240B Circuit 15 van het relais (niet vergrendeld) 25
241 Niet gebruikt 7.5
Relais
J Claxon relais
K. Ruitenwisser snelheid relais 1/2
L Aan/uit relais van de voorruitwisser
M N Circuit 87 M relais.
O ECO start / stop:

Relais van de circulatiepomp van de transmissievloeistof
P Reserve relais (F58kP)
Q
R Circuit 15 relais
S T Verwarmd voorruit relais
