Mercedes-Benz Klasse S W221 (2005-2013) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz S-Klasse w221 (2005-2013) – schema van de zekeringkast

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes S-Klasse w221 (2005-2013) is de zekering 43 in de zekeringkast in de motorruimte

Zekeringkast in de motorruimte

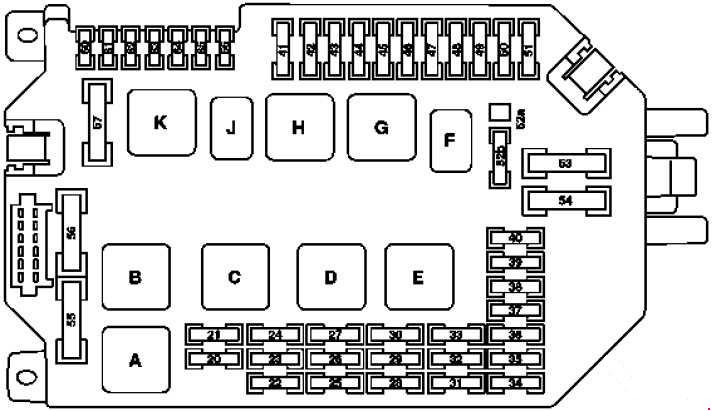

Mercedes-Benz S – w221 – schema van de zekeringkast – motorruimte
Nr Beschrijving Amperages [A]
20 Van toepassing op motoren 629, 642, 651:

CDI-controle-eenheid;

Van toepassing op motoren 156, 157, 272, 273, 275, 276, 278:

ME-SFI [ME] controle-eenheid.

 10
21 Van toepassing op motoren 156, 157, 272, 273, 275, 276, 278:

Terminal 87 van de aansluiting M1 en;

Van toepassing op model 221 met motor 629 en motor 642:

CDI-controle-eenheid;

Brandstofpomp relais;

Betreft model 221 met motor 651:

Controle van de hoeveelheid van de klep.

 20
22 Betreft motoren 156, 157, 272, 273, 276, 278:

Terminal van de aansluiting 87.

 15
23 tot 2008:
Terminal van de aansluiting 87;
Betreft motor 275 (model 216):
Terminal van de aansluiting 87 M1 en;
Van toepassing op motor 273 (model 216):
Terminal van de aansluiting 87 M2e;
Van toepassing op motoren 272, 273 (model 221):
Terminal 87M2i;
Betreft motor 642:
Terminal van de aansluiting 87;
vanaf 2009:
Van toepassing op motoren 156, 157, 272, 273, 275, 276, 278:
Terminal van de aansluiting 87;
Betreft model 221 met motor 629 en motor 642:
Terminal van de aansluiting 87;
Belangrijk voor motoren 156, 157, 272, 273, 276, 278:
terminal van de aansluiting 87M2e;
Van toepassing op motor 275:
terminal van de aansluiting 87 M2i;
Van toepassing op model 221 met motor 629 en motor 642:
Terminal van de aansluiting 87;
Betreft model 221 met motor 651:
Achterste SAM-controle-eenheid met zekering en relaismodule.		 20
24 Van toepassing op motoren 157, 272, 273, 276, 278:

Terminal van de aansluiting 87M1e D;

Betreft motor 642:

CDI-controle-eenheid.

 25
25 Set indicatoren 7,5
26 Linker voorlichtgroep 10
27 Rechter voorlichtgroep 10
28 Van toepassing op motor 275:
EGS-controle-eenheid;
Van toepassing zonder motor 275:
volledig geïntegreerde controle-eenheid van de transmissie (VGS).		 7,5
29 Achterste SAM-controle-eenheid met zekering en relaismodule 5
30 Van toepassing op motoren 629, 642, 651:

CDI-controle-eenheid;

Betreft motoren 156, 157, 272, 273, 275, 276, 278:

ME-SFI [ME] controle-eenheid;

Brandstofpomp controle-eenheid.

 7,5
31 S400 Hybrid:

elektrische compressor van het koelmiddel.

 5
32 Betreft model met ECO start/stop functie:

Controle-eenheid van de extra olie-pomp van de transmissie;

S 400 Hybrid:

Controle-eenheid van de extra olie-pomp van de transmissie.

 15
33 Van toepassing vanaf 1.9.10 zonder model S 400 Hybrid:

ESP-controle-eenheid;

S 400 Hybrid:

Controle-eenheid van het batterijbeheersysteem;

Controle-eenheid van de DC/DC-omvormer;

Controle-eenheid van de vermogenselektronica.

 5
34 S 400 Hybrid:

Controle-eenheid van het regeneratieve remsysteem

 5
35 Controle-eenheid van de elektrische handrem  5
36 Databusconnector (contact 16) 10
37 Aan de EIS controle-eenheid  7,5
38 Centrale controle-eenheid van de achterklep 7,5
39 Set indicatoren  7,5
40 Controle-eenheid van het bovenste bedieningspaneel 7,5
41 Secundaire motor van de ruitenwisser  30
42 Hoofdmotor van de ruitenwisser  30
43 Voorkant aansteker met verlichting van de asbak 15
44 – –
45 S 400 Hybrid: elektronische circulatiepomp 1 5
46 W221 met Active Body Control (ABC), model 216:

ABC;

W221 zonder Active Body Control (ABC):

AIRmatic met ADS.

 15
47 Voorste SAM-controle-eenheid met zekering en relaismodule;

Motor voor het omhoog en omlaag bewegen van de stuurkolom.

 15
48 tot 2008:

Voorste SAM-controle-eenheid met zekering en relaismodule;

vanaf 2009:

Motor voor het omhoog en omlaag bewegen van de stuurkolom.

 15
49 Module van de stuurkolom  10
50 AAC [KLA] controle-eenheid 15
51 tot 2008:

COMAND-display

 7,5
vanaf 2009:

COMAND-display;

SPLITVIEW-display.

 5
52 A W221:

Linker claxon;

Rechter claxon.

 15
52 B W221, C216:

Linker claxon;

Rechter claxon.

 15
53 – –
54 AC luchtcirculatie-eenheid 40
55 Betreft benzinemotor:

Elektrische luchtpomp

 60
56 W221 zonder Active Body Control (ABC):

AIRmatic compressor

 40
57 tot 2008:

Stationaire verwarming van de ruitenwisser

 40
vanaf 2009:

Stationaire verwarming van de ruitenwisser

 30
60 vanaf 2009:

Electro-hydraulische stuurbekrachtiging

 5
61 C216; W221 – vanaf 2009:

Controle-eenheid van de stop-systemen

 7,5
W221; tot 2008:

Controle-eenheid van de stop-systemen

 10
62 Controle-eenheid van Night View Assist 5
63 Van toepassing op model 221 met motor 629 en motor 642 vanaf 1.9.08:

Condensatiesensor van het brandstoffilter met verwarmingselement

 15
64 W221 vanaf 1.9.06:

Elektromagneet van de NECK-PRO hoofdsteun van de bestuurder;

Elektromagneet van de NECK-PRO hoofdsteun van de passagier.

 7,5
W221 vanaf ’09:

Elektromagneet van de NECK-PRO hoofdsteun van de bestuurder;

Elektromagneet van de NECK-PRO hoofdsteun van de passagier.

 10
65 Van toepassing vanaf 1.6.09:

12 V connector in het dashboardkastje

 15
66 Controle-eenheid DTR (Distronic of Distronic Plus) 7,5
Relais
A Luchtpomp relais
B Relais van de luchtveringcompressor
C Relais 87, motor
D Relais van terminal 15
E Relais van terminal 87, chassis
F Claxon relais
G Relais van terminal 15R
H Circuit 50 van het relais, starten
J Circuit 15 van het relais, starten
K. Relais van de stationaire verwarming van de ruitenwisser

Zekeringkast van het linker dashboard

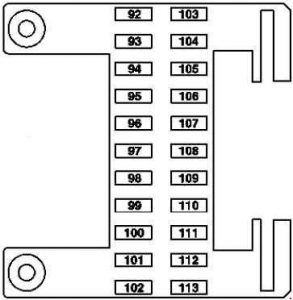

Mercedes-Benz S w221 – schema van de zekeringkast – linker dashboard
Nr Beschrijving Amperages [A]
92 Controle-eenheid van de linker voorstoel 40
93 Controle-eenheid van de veiligheidssystemen;

Amerikaanse versie:

Controle-eenheid van het massa-detectiesysteem (WSS).

 7,5
94 vanaf 2009:

Multifunctionele camera.

 5
95 – –
96 Controle-eenheid van de bandenspanningmonitor [RDK] 5
97 W221:

Controle-eenheid van de audio/video controller (achter entertainment systeem).

 7,5
98 Achter entertainment systeem:

DVD-speler (vanaf 2009).

 7,5
99 vanaf 2009:

COMAND-display;

SPLITVIEW-display.

 7,5
100 vanaf 2009:

Controle-eenheid van de multimedia-interface

 5
101 Achter entertainment systeem:

Linker achterdisplay;

Rechter achterdisplay.

 10
102 Controle-eenheid van de rechter voorstoel 40
103 ESP controle-eenheid 7,5
104 Controle-eenheid van de audio-tuner 40
105 – –
106 Japanse versie:

Controle-eenheid van de elektronische tol (ETC);

Van toepassing in Zuid-Korea vanaf 1.9.10:

TV/aansluiter connector;

Betreft navigatie; vanaf 2009:

Navigatieprocessor.

 1
107 Controle-eenheid van SDAR (satellietradio SIRIUS) (W221 vanaf 2009);

Radio cifrale:

Controle-eenheid van Digital Audio Broadcasting;

HD Radio:

Controle-eenheid van de high-definition tuner.

 5
108 W221:

Controle-eenheid van de achterairconditioning

 5
109 W221:

Tussenconnector van de achterventilator

 15
110 W221:

Controle-eenheid van de multifunctionele achterstoel links;

Controle-eenheid van de multifunctionele achterstoel rechts.

 7,5
111 Multifunctionele achterstoel of achter entertainment systeem (model 221):

Controle-eenheid RCP [HBF]

 5
112 W221; tot 2008:

Controle-eenheid van de linker voorportier;

Controle-eenheid van de rechter voorportier;

S 400 Hybrid:

Voorste SAM-module met zekering en relaismodule.

 5
113 S 400 Hybrid:

Controle-eenheid van de DC / DC-omvormer

 5

Zekeringkast van het rechter dashboard

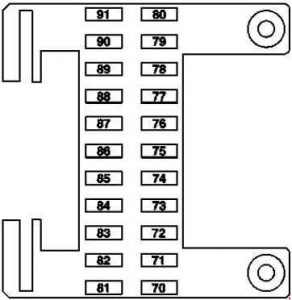

Mercedes-Benz S w221 – schema van de zekeringkast – rechter dashboard
Nr Beschrijving Amperages [A]
70 C216:

Controle-eenheid van de rechter deur;

W221:

Controle-eenheid van de rechter voorportier.

 40
71 Controle-eenheid Keyless Go 15
72 S 400 Hybrid:

Pyrotechnische scheider

 7,5
73 Japanse versie:

COMAND controle-eenheid;

TELE AID noodoproep systeem (vanaf 2009):

Controle-eenheid van het noodoproepsysteem.

 5
74 Controle-eenheid TLC [HDS] (afstandsbediening van de achterklep) 30
75 S 400 Hybrid:

Controle-eenheid van het batterijbeheersysteem;

Controle-eenheid van de vermogenselektronica.

 10
76 S 400 Hybrid:

Relais van de vacuümpomp (+)

 15
Van toepassing op model 221 met motor 642.8:

Voeding van het relais  AdBlue ®.

 –
77 Geavanceerd audiosysteem:

Audioversterker (vanaf 2009).

 50
78 S 65 AMG met motor 275:

Ventilator relais (vanaf 2009);

Belangrijk in model 221 met motor 642.8:

Voeding van het relais AdBlue ® (vanaf 2009).

 25
S 400 Hybrid, CL 63 AMG met motor 157, 278:

Circulatiepomp van de luchtcompressor (vanaf 2009).

 15
79 Alarm met extra batterij 7,5
80 C216:

Controle-eenheid van de linker deur;

W221:

Controle-eenheid van de linker voorportier.

 40
81 C216:

Controle-eenheid van de achterzijde

 30
W221:

Controle-eenheid van de linker achterportier

 40
82 C216:

Controle-eenheid van de achterzijde

 30
W221:

Controle-eenheid van de linker achterportier

 40
83 Intelligente module voor DIRECT SELECT 40
84 Geavanceerd audiosysteem:

Digitale audioverwerkingsprocessor (vanaf 2009).

 20
85 Van toepassing op AMG:

Verlichte dorpels (vanaf 2009).

 10
86 – –
87 – –
88 – –
89 – –
90 Stationaire verwarming:

STH verwarming (model 216);

STH of HB verwarming (model 221).

 20
91 Stationaire verwarming:

Radio-ontvanger voor de STH afstandsbediening;

S 400 Hybrid:

Voorste SAM-module met zekering en relaismodule.

 5

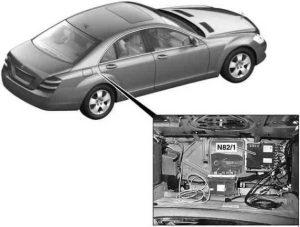

Zekeringkast en relais achter

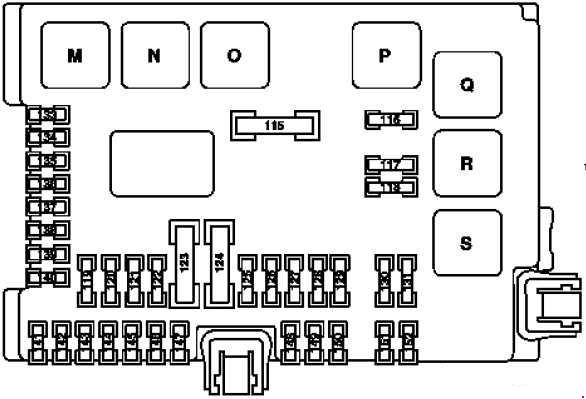

Mercedes-Benz S w221 – schema van de zekeringkast – achterruimte
Nr Beschrijving Amperages [A]
115 Verwarmde achterruit 50
116 Van toepassing op motoren 157, 275, 278:

Circulatiepomp van de luchtcompressor;

Betreft motor 156:

Circulatiepomp van de motor koelvloeistof;

S 400 Hybrid:

Circulatiepomp van de vermogenselektronica 2.

 10
117 Achterste sigarettenaansteker 15
118 Van toepassing op motor 272, 273, 642:

Brandstofpomp (tot 2008);

Van toepassing op model 221 met motor 629, 642:

Brandstofpomp (vanaf 2009).

 30
S 400 Hybrid:

Circulatiepomp van de vermogenselektronica 1;

Van toepassing op model 642.8 en motor 651 vanaf 1.6.11:

Compressor van het koelmiddel met magneet.

 15
119 Centrale voorste controle-eenheid 7,5
120 – –
121 Controle-eenheid van de audio-tuner 10
122 COMAND controle-eenheid 7,5
123 W221:

Rechterschakelaar van de noodspanning

 40
124 W221:

Linkerschakelaar van de noodspanning

 40
125 tot 31.5.09:

Controle-eenheid van het spraakcommando systeem (VCS)

 5
126 Controle-eenheid van het hangende bedieningspaneel 25
127 Lendensteunpomp (vanaf 2009);

Multifunctionele luchtpomp van de stoel (Multifunctionele voorstoel links/rechts);

Dynamische luchtpomp voor stoelcontrole (Dynamische multifunctionele stoel links en rechts).

 30
128 Van toepassing op motor 275 (tot 2008):

Controle-eenheid van de brandstofpomp;

Van toepassing op motoren 156, 157, 272, 273, 275, 276, 278, 642 (vanaf 2009):

Controle-eenheid van de brandstofpomp.

 25
129 tot 2008 :

Controle-eenheid van het bedieningspaneel (schuifdak  in glas);

vanaf 2009:

Controle-eenheid UPCI (Universal Portable Cell Phone Interface).

 25
130 Controle-eenheid van de elektrische handrem 30
131 Module versterker van de achterruitantenne 7,5
133 Controle-eenheid van de aanhangwagenherkenning;

Achtercamera (vanaf 1.9.10).

 15
134 Bagageruimteconnector 15
135 Park Assist; tot 2008:

Controle-eenheid van de radarsensoren (SGR);

Korteafstand radar eenheid vooraan;

Korteafstand radar eenheid achteraan;

DISTRONIC PLUS tot 31.8.10 of Blind Spot Assist of Adaptive Cruise Control Plus Light:

Controle-eenheid van de radarsensoren (SGR) (vanaf 2009);

PARKTRONIC of Exclusive Park Assist:

Controle-eenheid PTS.

 7,5
136 Van toepassing op model 221 met motor 642.8:

Controle-eenheid  AdBlue ®.

 7,5
137 Achtercamera (vanaf 1.9.10) 7,5
138 Navigatieprocessor (vanaf 2009) (tot 31.8.10);

Controle-eenheid van het noodoproepsysteem (vanaf 2009);

Japanse versie:

TV/aansluiter connector (vanaf 2009).

 5
139 Koelkast voor de achterhoofdsteun 15
140 Achterste sigarettenaansteker met verlichting van de asbak;

115 V connector (vanaf 2009).

 15
141 Controle-eenheid van de achtercamera 5
142 Controle-eenheid van het Parktronic systeem (PTS);

Distronic Plus:

Controle-eenheid van de radarsensoren (SGR);

Van toepassing vanaf 1.9.10 voor DISTRONIC PLUS en Active Blind Spot Assist of Active Lane Keeping Assist:

Controle-eenheid van het video- en radarsensor systeem.

 7,5
143 Controle-eenheid van de achterstoelen 25
144 Controle-eenheid van de achterstoelen 25
145 Controle-eenheid van de aanhangwagenherkenning (tot 2008);

Connector voor de aanhangwagenhaak (13-polig) (vanaf 2009).

 20
146 Controle-eenheid van de aanhangwagenherkenning 25
147 tot 2008:

Controle-eenheid TLC [HDS] (afstandsbediening van de achterklep)

 30
148 tot 2008:

Universele draagbare CTEL controle-eenheid (UPCI [UHI])

 7,5
vanaf 2009:

Schuifdak, circuit 30 terminal aansluiting

 25
149 tot 2008:

Controle-eenheid van het spraakcommando systeem (VCS [SBS])

 5
vanaf 2009:

Module van de controle-eenheid van het schuifdak

 25
150 Japanse versie:

TV/aansluiter connector (vanaf 2009).

 7,5
151 W221; tot 2008:

Controle-eenheid van de elektrische handrem

 25
W221; vanaf 2009:

Controle-eenheid van de aanhangwagenherkenning

 20
152 W221:

Module versterker van de achterruitantenne

 7,5
Connector 115 V:

Controle-eenheid van de DC / AC-omvormer

 25
Relais
M Relais van terminal 15
N Relais van terminal 15R
O Relais van de voedingsaansluiting
P. Verwarmd relais van de achterruit
Q Van toepassing op motoren 156, 157, 275, 278, 629:

Circulatiepomp relais

S 400 Hybrid:

Van toepassing op model 221.095 / 195:

Circulatiepomp relais van de vermogenselektronica 2
R Sigarettenaansteker relais
S Brandstofpomp relais
Van toepassing op motor 642.8 en motor 651 vanaf 1.6.11:

Verbonden via de brandstofpomp:

Magnetische koppeling van de koelmiddelcompressor;

S 400 Hybrid:

Circulatiepomp relais van de vermogenselektronica 1.

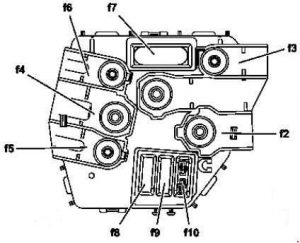

Interne zekeringkast (tot 2008)

Mercedes-Benz S – W221 – Schema van de zekeringkast – interne zekeringkast
Nr Beschrijving Amperages [A]
1 Starten 400
2 Niet van toepassing op motor 642:

Generator

 150
Van toepassing op motor 642:

Generator

 200
3 – 150
4 AAC met geïntegreerde controle van de extra ventilatormotor 150
5 Van toepassing op motor 642:

PTC verwarmingsversterker

 200
6 Voorste SAM-controle-eenheid met zekering en relaismodule 200
7 ESP controle-eenheid 40
8 ESP controle-eenheid 25
9 Voorste SAM-controle-eenheid met zekering en relaismodule 20
10 Controle-eenheid van de voertuigvoeding 7,5

Interne zekeringkast (vanaf 2009)

Mercedes-Benz S – W221 – Schema van de zekeringkast – interne zekeringkast
Nr Beschrijving Amperages [A]
3 Achterste SAM-controle-eenheid met zekering en relaismodule 150
4 Functie ECO start/stop:

Relais functie ECO start/stop;

S 400 Hybrid:

Controle-eenheid met DC / DC-omvormer;

Verwarmde voorruit:

Verwarmde voorruit.

 150
5 Van toepassing op model 221 (elektrische installatie in huurvoertuig):

Multifunctionele controle-eenheid van het voertuig (SVMCU [MSS]).

 40
S 400 Hybrid:

Vacuümpomp

 80
6 Zekeringkast van het rechter dashboard 80
7 Van toepassing op model 221 met motor 629, 642, 651:

PTC verwarmingsversterker;

Van toepassing op model 221
(Voorafgaande elektrische installatie voor huurvoertuig):

Multifunctionele controle-eenheid van het voertuig (SVMCU [MSS]).

 150
8 Voorste SAM-controle-eenheid met zekering en relaismodule 80
9 Zekeringkast van het linker dashboard 80
10 Achterste SAM-controle-eenheid met zekering en relaismodule 150

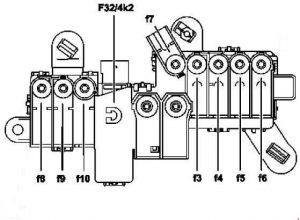

Voorlopige zekeringkast in de motorruimte (tot 2008)

Mercedes-Benz S – w221 – schema van de zekeringkast – voorlopige zekeringkast in de motorruimte
Nr Beschrijving Amperages [A]
1 Voorste zekeringkast
(door middel van boordnet pirofuses)		 –
2 Controle-eenheid van de verwarmde voorruit 125
3 Zekeringkast van het rechter dashboard 80
4 Achterste SAM-controle-eenheid met zekering en relaismodule 200
5 Multifunctionele controle-eenheid van het speciale voertuig (SVMCU [MSS]) 100
6 Achterste SAM-controle-eenheid met zekering en relaismodule 150
7 Voorste SAM-controle-eenheid met zekering en relaismodule 100
8 Zekeringkast van het linker dashboard 80
9 Voorste SAM-controle-eenheid met zekering en relaismodule 5
10 C216:

Controle-eenheid van het noodoproepsysteem

 5

Voorlopige zekeringkast in de motorruimte (vanaf 2009)

Mercedes-Benz S – w221 – schema van de zekeringkast – voorlopige zekeringkast in de motorruimte
Nr Beschrijving Amperages [A]
2 Generator 460
3 Electro-hydraulische stuurbekrachtiging;

Van toepassing op model 221 met motor 629, 642:

Ontstekingsstapuitgang.

 150
4 Interne voorlopige zekeringkast (niet gebruikt) –
5 AAC met geïntegreerde controle van de extra ventilatormotor 100
6 Voorste SAM-controle-eenheid met zekering en relaismodule 150
7 Controle-eenheid ESP  S 400 Hybrid:

Controle-eenheid van het regeneratieve remsysteem.

 40
8 Controle-eenheid ESP;

S 400 Hybrid:

Controle-eenheid van het regeneratieve remsysteem.

 25
9 Voorste SAM-controle-eenheid met zekering en relaismodule 25
10 Reservering –

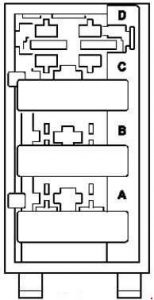

AdBlue zekeringblok

Mercedes-Benz S – W221 – Schema van de zekeringkast – AdBlue zekeringblok
Nr Beschrijving Amperages[A]
A AdBlue® controle-eenheid 7,5
B Verwarmingscircuit 1 20
C Verwarmingscircuit 1 20
D Reservering –

Post correlati:

  1. Mercedes Sprinter (W906) (2006-2017) – zekeringdoos
  2. Mercedes-Benz CL C215 (1998-2005) – zekeringdoos
  3. Mercedes-Benz Classe R (W251) (2005-2013) – zekeringdoos
  4. Mercedes-Benz Vito W638 (1996-2003) – zekeringdoos
  5. Mercedes-Benz Vaneo w414 (2001-2005) – zekeringdoos
  6. Mercedes E-Klasse W212 (2009-2016) – batterij
  7. Mercedes CLS C218 (sinds 2011) – batterij
  8. Mercedes-Benz E-Klasse W123 (1976-1985) – zekeringdoos
Leggere  Mercedes-Benz Klasse E W210 (1995-2002) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
