Mercedes-Benz Sprinter (907) (2018-2022) – zekeringdoos

Jeroen van Vliet

Mercedes-Benz Sprinter – schema van de zekeringkast

Productiejaar: 2018, 2019, 2020, 2021, 2022.

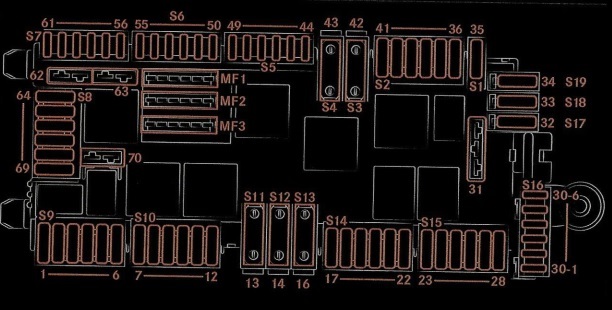

Zekeringkast en relais in het voetengedeelte van de passagier

Nummer Omschrijving Amperages [A]
MF1
15-1 Motorcontrole-eenheid;

Gemeenschappelijke transmissiemodule (CPC);

ESP-module;

Vierwielaandrijving-module;

Vertraging;

Luchtvering.

 5A
MF2
15-2 Feedbackkabel, relais terminal 15;

Hoogteverstelling van de koplampen, halogeenlamp;

Tachograaf TCO;

Radar sensor voor actieve remassistentie;

Deactivering van het achteruitrijwaarschuwingsapparaat, aansluiting voor krachtbron, regeling van de operationele snelheid;

Aansluiting op de DIN-aansluiting.

 5A
MF3
30-T Multifunctionele camera;

Tachograaf TCO;

Aansluiting op de DIN-aansluiting, dak;

Terminal 15, onderspanningsrelais;

Instrumentencluster;

Centrale oliepomp.

 7,5A
S9
1 Niet toegewezen
2 Gemeenschappelijke transmissiemodule (CPC) 10A
3 Motorcontrole-eenheid OM642/OM651/M274 10A
4 DIN-aansluiting, dashboard 7,5A
5 Gemeenschappelijke transmissiemodule (CPC) 10A
6 Radiatorventilator (niet voor OM654) 5A
S10
7 Automatische transmissie 30A
8 Carrosserieregulator 30A
9 Carrosserieregulator 30A
10 Verwarming, katalysator SCR. 30A
11 Module voor plafondbediening (standaard);

Module voor plafondbediening, cabineframe;

Module voor plafondbediening, hoog.

 10A/10A/15A
12 Pomp, katalysator SCR 15A
S11
13 Automatische transmissie NAT3 60A
S12
14 ESP-kleppen (Premium), voertuigen met elektromechanische handrem;

ESP-kleppen (Standaard).

 40A/25A
S13
16 ESP-pomp 60A
S14
17 Carrosserieregulator 30A
18 Carrosserieregulator 30A
19 D+, carrosseriefabrikant 10A
20 Controle-eenheid voor de deuren van de tweede bestuurder 25A
21 Bestuurdersdeurregelaar 25A
22 Controle-eenheid voor luchtvering (LFA) 10A
S15
23 Ventilator controle-eenheid 25A
24 USB-aansluiting (dashboard, handschoenenkastje);

Converteraansluiting 115V/230V.

 7,5A
25 Aansteker, middenconsole 15A
26 Informatiepaneel aansluiting 15A
27 Converteraansluiting, 115V/230V. 25A
28 Voorbereiding voor radio-installatie;

Liften voor ladingen;

Spanning converter antenne;

Converteraansluiting, 115V/230V voor voertuigen met externe batterij.

 7,5A
S16
30-1 Niet toegewezen
30-2 Niet toegewezen
30-3 Centrale vergrendeling 5A
30-4 Alarm (ATA) 5A
30-5 Niet toegewezen
30-6 Controle-eenheid voor elektronische ontstekingsvergrendeling 10A
31 Starten, relais terminal 15-II 25A
S17
32 Niet toegewezen
S18
33 Spanning kwaliteitsensor (SEB) 5A
S19
34 Elektronica voor binnenverlichting van de carrosserie 10A
S1
35 Advance Caravanning (ACU) – voertuigmodule voor campers 7,5A
S2
36 Klimaatregelaar paneel 5A
37 Elektronische stuurbekrachtiging (ESTL) 5A
38 Stuurkolom controle (SCSM) 10A
39 Antenne;

Navigatie;

Dubbele radio.

 10A
40 Waarschuwingsrotor 5A
41 Multimedia radio systeem (C5/NTG6), voorbereiding voor radio-installatie 25A
S3
42 Niet toegewezen
S4
43 Niet toegewezen
S5
44 Bediening paneel voor multimedia systeem 5A
45 Opladersteun;

Draadloze mobiele interface (WMI).

 5A
46 Multimedia verbindingsmodule (MMI) 7,5A
47 Hermes (UMTS/LTE communicatiemodule) 5A
48 Stationaire verwarming Telestar 5A
49 Centrale display 5A
S6
50 Extra koplamp, links (carrosseriefabrikant) 5A
51 Extra koplamp, rechts (carrosseriefabrikant) 5A
52 Airbag controle-eenheid 7,5A
53 Diagnostiek 5A
54 Voeding van het relais 5A
55 TS-motor (Diesel), motorcontrole-eenheid (OM651) 7,5A
S7
57 Rookdeeltjesensor;

NOx-sensor;

Rookdeeltjesensor (niet voor OM654)

 10A
58  Motor, uitlaatgasrecirculatie (EGR) (OM642/OM651);

Motor (niet voor OM654).

 10A
59 CNOx-sensor voor en na de katalysator (niet voor OM654) 15A
60 Lambdasensor 10A
61 Motor M274;

Motor (OM642/OM651).

 7,5A
H2
62 Motorcontrole-eenheid (niet voor OM654) 15A
63 Motorcontrole-eenheid;

Motor (M274);

Motor (niet voor OM654).

 20A/20A/25A
S8
64 Carrosserieregulator 30A
65 Carrosserieregulator 30A
66 Ventilator op het dak 15A
67 Controle-eenheid voor brandstofmeting (FSCM) 25A
68 LED-koplamp, rechts 15A
69 LED-koplamp, links 15A
H2 30A
70 Voorruitwissers 30A

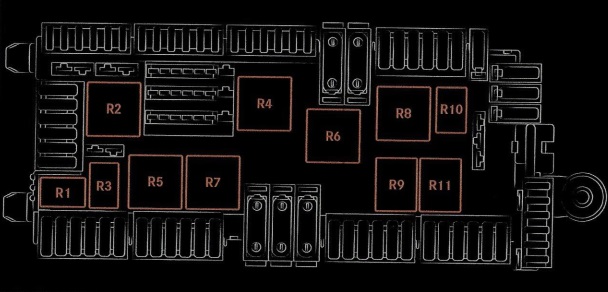

Relaiskast in het voetengedeelte van de passagier

Nummer Omschrijving Amperages [A]
R1 Reserve 30A
R2 Terminal 87, motor 50A
R3 Terminal 87, gemeenschappelijke transmissiemodule (CPC) 30A
R4 Terminal 15-I 40A
R5 In- en uitschakelen van de ruitenwissers 40A
R6 Reserve 40A
R7 Snelheid van de ruitenwissers 40A
R8 Terminal 50, startmotor 40A
R9 Terminal 15R (voertuigen zonder extra batterij) 50A
R10 Terminal 15-II 30A
R11 Terminal 15R (voertuigen zonder extra batterij) 50A

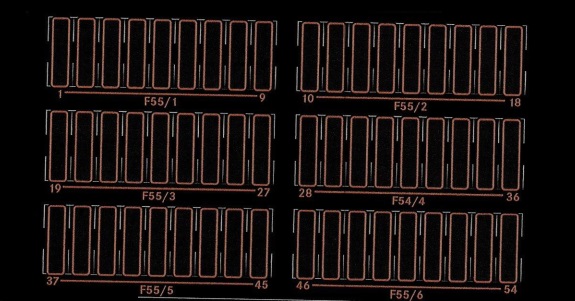

Zekeringen aan de buitenkant van de basis van de bestuurdersstoel







Nummer Omschrijving Amperages [A]
F55/1
1 Extra koplamp voor richtingaanwijzers 10A
2 Rechter achterruitwisser 15A
3 Vierwielaandrijving 30A
4 Verbindingsbalk voor elektrische aansluiting 25A
5 Verstelmodule voor bestuurdersstoel 25A
6 Verwarmingsmodule voor bestuurdersstoel 10A
7 Lendensteun voor bestuurder 25A
8 Bandenspanningmonitoring 5A
9 Parkeerassistent;

Achteruitrijcamera (RVC).

 5A
F55/2
10 Trekhaak, rechts (trekhaak aansluiting) 25A
11 Controle-eenheid met trekhaak aansluiting 15A
12 Trekhaak, links (trekhaak aansluiting) 25A
13 Controle-eenheid met trekhaak aansluiting 15A
14 Multifunctionele module (MPM) 25A
15 Multifunctionele module (MPM) 25A
16 Achterste ventilator 25A
17 Stationaire verwarming (waterverwarming) 20A
18 Automatische transmissie, hulpoliepomp 15A
F55/3
19 Stationaire verwarming;

Terminal 15 op extra batterij.

 15A
20 Probleemmonitoring van de extra batterij 5A
21 Verwarming achterruit, links 15A
22 Verwarming achterruit, rechts 15A
23 Liften voor ladingen/kipvoertuig (voorinstallatie) 7,5A
24 Verbindingsbalk voor elektrische aansluiting 15A
25 Relais van de dakventilator 5A
26 Speciaal signaal, carrosseriefabrikant dashboard 7,5A
27 Verwarming achterruit 30A
F55/4
28 Schuifdeur, links;

Elektrische schuifdeur, links.

 15A/30A
29 Schuifdeur, rechts;

Elektrische schuifdeur, rechts.

 15A/30A
30 Antenne schakelkast 5A
31 Automatische transmissie 7,5A
32 Automatische transmissie 10A
33 Remassistentie 30A
34 Sirene relais;

Voorbereiding voor campers.

 15A/30A
35 Waarschuwingsrotor met sirene;

Voorbereiding voor campers.

 15A/30A
36 Voorbereiding voor campers 30A
F55/5
37 Elektrische trede, links 10A
38 Elektrische trede, rechts 10A
39 Waarschuwingsbuzzer;

Elektrische trede, rechts en links.

 5A
40 Automatische transmissie (NAT2) 10A
41 Terminal 15, speciaal signaal 5A
42 Achteruitrijcamera (RVC);

Achteruitkijkspiegel met monitor voor achteruitzicht.

 5A
43 Aansluiting, cabine 15A
44 Aansluiting, D-stijl, links 15A
45 Aansluiting, D-stijl, rechts 15A
F55/6
51 USB-poort, links 7,5A/5A
52 USB-poort, rechts 7,5A/5A

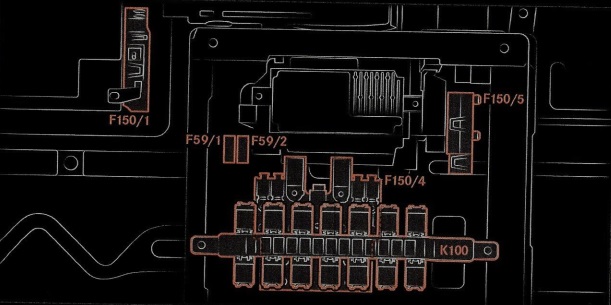

Zekeringen in de basis van de bestuurdersstoel en in de batterijkast



Nummer Omschrijving Amperages [A]
F150/1 (MFB-1) Batterijkast
1 Batterijsensor
2 Niet toegewezen MIDI
3 Hoofdzak van de zekeringen (MFB-2) Balk
4 Energie distributiecentrum, terminal 30 (F30-1 – F30-6) 50A
5 PTC hulpverwarming 125A
F150/4 (MFB-2)
1 Terminal 30T, zekeringkast, basis van de bestuurdersstoel (F55/1-F55/6) 125A
2 Elektrische controle 125A
3 Generator 300A
4 Generator 400A
5 Energie distributiecentrum (PDC), FB-P 175A
6 Voorverwarmingsuitgang (GZE) 80A
7 Radiatorventilator (niet voor OM654);

Motor radiatorventilator;

Radiatorventilator (niet voor OM654).

 40A/70A/80A
8 Hoofdzekeringen voor campers 100A
9 Niet toegewezen –
10 Klimatisering, achtercompartiment 100A/50A/25A
11 Extra batterij/Batterij ontkoppel relais;

Vertraging zonder extra batterij.

 150A/100A
12 Luchtvering (LFA) 40A
13 Verwarming van de voorruit 80A
F150/5 (MFB-ZB)
1 Vertraging 100A
2 Liften voor ladingen/kipvoertuig (voorbereiding) 250A
3 Extra batterij
4 Batterij ontkoppel relais 150A
5 Aansluiting, converter 60A
6 Stationaire verwarming 25A
F59/1 en F59/2
1 Verwarming voorruit, links 40A
2 Verwarming voorruit, rechts 40A

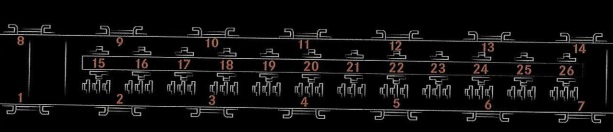

Relais

Nummer Omschrijving Amperages [A]
1 Verwarming voorruit
2 Terminal 15
3 Verwarming achterruit
4 Aansluiting, achter
5 Interne verlichting
6 Niet gebruikt
7 Niet gebruikt
8 Niet gebruikt
9 Niet gebruikt
10 Niet gebruikt
11 Niet gebruikt
12 Niet gebruikt
13 Niet gebruikt
14 Niet gebruikt
– Mini-relay  –
15 Rechter achterruitenwisser
16 Carrosseriefabrikant verbindingsbalk
17 Schakelaar, achteruitrijwaarschuwingsapparaat
18 Dakventilator
19 Extra oliepomp
20 Elektrische trede, rechts 1
21  Elektrische trede, rechts 2
22  Elektrische trede, links 1
23  Elektrische trede, links 2
24 Sirene
25 Waarschuwingsrotor met sirene
26 Liften voor ladingen
