Mercedes-Benz Classe S w140 (1992-1997) – zekeringdoos

Mercedes-Benz S-Klasse w140 (1992) – schema van de zekeringkast (140545 50 00 SB 10.1.96)

Productiejaar: 1992.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes S-Klasse w140 (1992) is een zekering van 16 in de zekeringkast.

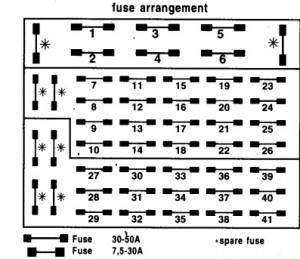

Voorkant zekeringkast

Zekering	Amperages [A]	Kleur	Beschrijving
1			Leeg
2	30	Lichtgroen	Relais, hulpventilator
3			Leeg
4	40	Amber	Borstel
5	40	Amber	Voedingszekering, zekeringkast in de achterkamer
6	40	Amber	Achterruitverwarming (niet voor coupé)
7	10	Rood	Ruitensproeisysteem / koplampwissers
8	7,5	Bruin	Positionering / achterlicht links + SML
9	7,5	Bruin	Positionering / achterlicht rechts, kentekenverlichting. + SML
10	7,5	Bruin	Achtermistlampen
11	7,5	Bruin	Dimlichten links
12	7,5	Bruin	Dimlicht rechts
13	7,5	Bruin	Verstralers links, indicator voor verstralers
14	7,5	Bruin	Verstralers rechts
15	15	Lichtgroen	Combinatierelais vooraan. knipperlicht, ruitenwisser / sproeisysteem, schakelaar voor achterruitverwarming, airbags, foutmelding.
16	10	Rood	Sigarettenaansteker, handschoen verlichting
17	20	Geel	Instrument. dashboard, richtingaanwijzer / waarschuwingslicht. knipperlicht, plafondverlichting, (stuurhoek sensor)
18	15	Lichtgroen	Automatische airconditioning (boordcomputer)
19	7,5	Bruin	Leeg
20	7,5	Bruin	Controle-eenheid en compressor van de airconditioning, automatische airconditioning
21	20	Geel	Verwarming ruitenwisser / sproeisysteem, buitenspiegel, oliekoeler, controle-eenheid A / C
22	7,5	Bruin	Radio, gordelcontrole met dubbele veer (verwarming voorstoelen, boordcomputer)
23	7,5	Bruin	Remlicht, ASR-schakelaar, cruise control
24	7,5	Bruin	Set van indicatoren, controle-eenheid lampen, plafondlamp magnetische pomp lucht, bescherming tegen verblinding
25	15	Lichtgroen	Controle van richtingaanwijzers, claxon ventilatoren, achteruitrijlicht, automatische transmissie
26	10	Rood	Mistlamp
27			Leeg
28	7,5	Bruin	Automatische serie
29	20	Geel	(Laadstroom, verwarming voorstoelen)
30	20	Geel	Geheugenstoelverstelling, stuurwiel / spiegelverstelling. geheugen, stuurwielverstelling, spiegelverstelling.
31	30	Lichtgroen	(Achterbank, hoofdsteun) niet voor Coupé
			(Individuele achterstoel met hoofdsteun, links) niet voor Coupé
32	30	Lichtgroen	(Individuele achterstoel met hoofdsteun, rechts) niet voor Coupé
	7,5	Bruin	Achterste hoofdsteunen links, rechts (alleen Coupé)
33			Leeg
34	7,5	Bruin	Veiligheidsarm voor het dragen van de gordel. (coupé), (verwarming voorstoelen)
35	15	Lichtgroen	(Zonnescherm), comfort relais circuit
36			Leeg
37	30	Lichtgroen	Verstelling van de linker voorstoel
38	30	Lichtgroen	Verstelling van de linker voorstoel
39			Leeg
40	30	Lichtgroen	Verstelling van de rechter voorstoel
41	30	Lichtgroen	Verstelling van de rechter voorstoel

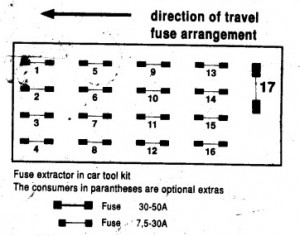

Achterkant zekeringkast

Zekering	Amperages [A]	Kleur	Beschrijving
1	15	Lichtgroen	(Achterairconditioning)
2	7,5	Bruin	Inbraakbeveiligingssysteem, infrarood afstandsbediening, (verwarming achterstoelen)
3	20	Geel	Centrale vergrendeling. syst., vergrendelingssysteem. assistentie, sigarettenaansteker, achter
4			Leeg
5	30	Lichtgroen	Raamopener
6	30	Lichtgroen	Raamopener
7	7,5	Bruin	Verlichting voor de achteruitkijkspiegel
	10	Rood	Verlichting voor de achteruitkijkspiegel, (koelkast)
8			Leeg
9	30	Lichtgroen	(Sluitassistentiesysteem)
10	7,5	Bruin	(Telefoon)
11	20	Geel	Raamopener, verlichting van de kofferbak, centrale vergrendelingssysteem, (plafondlamp / leeslamp, achter)
12	20	Geel	(Laadstroom, verwarming achterstoelen)
13	30	Lichtgroen	Brandstofpomp
14	25	Wit	(Zonnescherm)
15	25	Wit	Sy / infrarood afstandsbediening, achterste hoofdsteunen
16	30	Lichtgroen	Tuner, versterker, audiosysteem
17			Leeg

Mercedes-Benz S-Klasse w140 (1997) – schema van de zekeringkast

Het enige woord “S-Klasse” klinkt zeer exclusief. Mercedes brengt sinds 1972 exclusieve sedans van dit segment op de markt. In zijn categorie is de Mercedes S-Klasse de populairste auto. Het model W140 doet ons onmiskenbaar denken aan de jaren ’90. De S-Klasse is een klasse op zich. Elegant, betrouwbaar, enzovoort…

Productiejaar: 1997.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes S-Klasse w140 (1997) is een zekering van 16 in de zekeringkast.

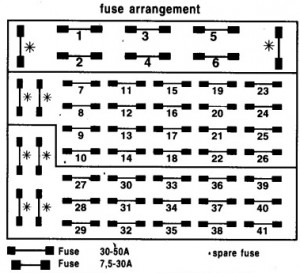

Voorkant zekeringkast

Zekering	Amperages [A]	Kleur	Beschrijving
1			Leeg
2	30	Lichtgroen	Hulpventilator
3	40	Amber	Timerfunctie relais, ruitenwissermotor
4			Leeg
5	40	Amber	Voedingszekering, zekeringkast in de achterruimte
6	40	Amber	(Elektrische luchtpomp)
7	7,5	Bruin	(Verstelling van de koplampen)
8	7,5	Bruin	Positionering / achterlicht links + SML
9	15	Lichtblauw	Parkeren / achterlicht rechts, kentekenverlichting. + SML, ruitenwisser / koplamp sproeisysteem, dagrijverlichting
10	7,5	Bruin	Achtermistlamp
11	15	Lichtblauw	Dimlichten links
12	15	Lichtblauw	Dimlicht rechts
13	7,5	Bruin	Verstralers links, indicator voor verstralers
14	7,5	Bruin	Verstralers rechts, dagrijverlichting
15	15	Lichtblauw	Radio, gordelcontrole met dubbele veer, make-up spiegel (verwarming voorstoel, boordcomputer), voor knipperlicht, ruitenwisser / sproeisysteem – systeem, foutmelding airbag regensensor
16	15	Lichtblauw	Sigarettenaansteker
17	20	Geel	Instrument. cluster, richtingaanwijzer / waarschuwingslicht. knipperlicht, plafondverlichting (stuurhoek sensor), voor diesel: uitschakeling met sleutel
18	15	Lichtblauw	Automatische airconditioning (boordcomputer)
19	7,5	Bruin	Waarschuwingsapparaat voor veiligheidsgordelsnelheid
20	10	Rood	Controle-eenheid en compressor van de airconditioning, automatische airconditioning, controle-eenheid dagrijverlichting
21	20	Geel	Verwarming ruitenwisser / sproeisysteem, buitenspiegel, oliekoeler, automatische airconditioning
22	15	Lichtblauw	Ontstekingsspoelen
23	7,5	Bruin	Remlicht, ASR-schakelaar, cruise control
24	7,5	Bruin	Set van indicatoren, controle-eenheid lampen, plafondlamp dagrijverlichting, (luchtpomp magnetisch), bescherming tegen verblinding
25	15	Lichtblauw	Achterlamp, controle van de schakelklep van de automatische transmissie HMS-SFI (Motronic), claxon
26	10	Rood	Achtermistlamp
27			Leeg
28	7,5	Bruin	Automatische antenne
29	20	Geel	(Laadstroom, verwarming voorstoelen)
30	20	Geel	Geheugenstoelverstelling, stuurwiel / spiegelverstelling. geheugen, stuurwielverstelling, spiegelverstelling,
31	30	Lichtgroen	(Achterbank, hoofdsteun) niet voor Coupé
			(Individuele achterstoel met hoofdsteun, links), niet voor Coupé
32	30	Lichtgroen	(Individuele achterstoel met hoofdsteun, rechts), niet voor Coupé
	7,5	Bruin	Achterste hoofdsteunen links, rechts (alleen Coupé)
33			Leeg
34	7,5	Bruin	Veiligheidsarm voor het dragen van de gordel. (coupé), (verwarming voorstoelen)
35	15	Lichtblauw	(Zonnescherm), comfort relais circuit
36			Leeg
37	30	Lichtgroen	Verstelling van de linker voorstoel
38	30	Lichtgroen	Verstelling van de linker voorstoel
39			Leeg
40	30	Lichtgroen	Verstelling van de rechter voorstoel
41	30	Lichtgroen	Verstelling van de rechter voorstoel

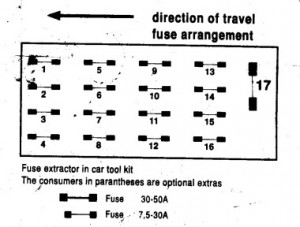

Achterkant zekeringkast

Zekering	Amperages [A]	Kleur	Beschrijving
1	15	Lichtblauw	(Achterairconditioning)
2	7,5	Bruin	Inbraakbeveiligingssysteem, infrarood afstandsbediening, (verwarming achterstoelen)
3	20	Geel	Centrale vergrendeling. systeem, vergrendelingssysteem. assistentie, sigarettenaansteker, achter
4			Leeg
5	30	Lichtgroen	Raamopener
6	30	Lichtgroen	Raamopener
7	7,5	Bruin	Verlichting voor de achteruitkijkspiegel
	10	Rood	Verlichting voor de achteruitkijkspiegel, (koelkast)
8		Leeg
9	30	Lichtgroen	(Sluitassistentiesysteem)
10	7,5	Bruin	(Telefoon)
11	20	Geel	Raamopener, verlichting van de kofferbak, centrale vergrendelingssysteem, (plafondlamp / leeslamp, achter)
12	20	Geel	(Laadstroom, verwarming achterstoelen)
13	30	Lichtgroen	Brandstofpomp
14	25	Wit	(Zonnescherm)
15	25	Wit	Sy / infrarood afstandsbediening, achterste hoofdsteunen
16	30	Lichtgroen	Tuner, versterker, audiosysteem
17			Leeg
