Mercedes Classe E W211 (2002-2009) – zekeringdoos

Jeroen van Vliet

Mercedes Benz Klasse E W211 (2002-2009) – schema van de zekeringen

Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes Benz Klasse E W211 (2002-2009) is de zekering 54 a en b in de achterste zekeringkast in de motorruimte.

Zekeringkast in de kofferbak

Zekeringen Mercedes W211 – kofferbak
Nummer Beschrijving Amperages [A]
1 Deel elektrische stoelverstelling voor passagier;

Besturingseenheid voor de stoelverstelling aan de bestuurderszijde met geheugen.

 30
2 Deel elektrische stoelverstelling voor bestuurder;

Besturingseenheid voor de stoelverstelling aan de passagierszijde met geheugen.

 30
3 Besturingseenheid voor bandenspanningmonitoring;

Besturingseenheid PARKTRONIC;

Besturingseenheid;

Televisietuner (analoog/digitaal);

Navigatieprocessor.

 7,5
4 Behalve motor 113.990 (E55 AMG),

156.983 (E 63 AMG):

Brandstofpomp.

 15
20 1)
Motor 113.990 (E55 AMG):

Circulatiepomp van de luchtcompressor.

 15
5 – –
6 Audio gateway besturingseenheid 40
7 Besturingseenheid achterdeuren 15
8 Versterker module linker antenne;

ATA [EDW];

Hellingsensor;

Waarschuwingssignaal.

 7,5
9 Besturingseenheid van het hangende bedieningspaneel. 25
10 Verwarmde achterruit 40
11 Besturingseenheid achterdeuren 20
12 Aansluitdoos van de laadruimte 15
13 Interieurstekker 15
14 – –
15 Motor van de CL [ZV] brandstofklep 10
16 Besturingseenheid voor stoelverwarming en ventilatie. 20
17 Besturingseenheid voor de aanhangwagenbesturingseenheid. 20
18 Besturingseenheid voor de aanhangwagenbesturingseenheid. 20
19 Pneumatische meerkanaals pomp met stoel. 20
20 Relais van de achterruitenwisser 7,5
Relais
A Relais van de brandstofpomp

(behalve motor 113.990 (E55 AMG),

156.983 (E 63 AMG)).

Motor 113.990 (E55 AMG):

Relais van de circulatiepomp van de luchtcompressor.
B Relais 2, klem 15R
C Reserve relais 2
D Relais van de achterruitenwisser
E Verwarmd relais van de achterruit
F Relais 1, klem 15R
G Relais voor polariteitswisseling van de brandstofdop 1.
H Relais voor polariteitswisseling van de brandstofdop 2.
1) vanaf 2007

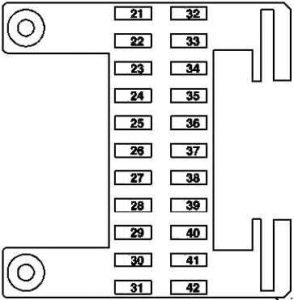

Zekeringpaneel van het dashboard

Mercedes W211 zekeringen  – dashboard
Nummer Beschrijving Amperages [A]
Voeding:

Voorlopige achterste zekeringkast.

 150
21 Besturingseenheid rechter achterdeur 25
30 1)
22 Besturingseenheid rechter voordeur 25
30 1)
23 Besturingseenheid voor de stoelverstelling voor passagier met geheugen. 30
24 Circuitsluiting 30, Keyless Go 25
25 Stationaire verwarming 25
Bovendien beschermd door een poliswitch zekering voor de stationaire verwarming;

Stationaire radio-ontvanger voor de afstandsbediening van de verwarming.

 5
26 CD-wisselaar 7,5
27 Relais terminal 15 (status tot 2007) 5
28 Service-eenheid, display en COMAND radio controle. 5
Radio bedieningspaneel en navigatie-eenheid;

Service-eenheid, weergave en COMAND controle.

 15
29 Stuurkolom module;

Besturingseenheid EIS [EZS].

 7,5
tot 2006:

DC/DC converter besturingseenheid.

 15
30 Dataverbindingsconnector 7,5
31 Hoofdbesturingseenheid van het bedieningspaneel;

Deactiveringsrelais voor intermitterende belastingen

(2006-2007).

 5
tot 2006:

Besturingseenheid SAM aan bestuurderszijde met zekering en relaismodule.

 7,5
32 Besturingseenheid linker achterdeur 30
33 Besturingseenheid linker voordeur 30
34 Besturingseenheid voor de stoelverstelling aan de bestuurderszijde, met geheugen. 30
35 Besturingseenheid WSS

(Weight Sensing System).

 5
36 Verwarmde stoelen en stoel ventilatie besturingseenheid. 25
37 AIRmatic met ADS besturingseenheid 15
38 Relais van de NECK-PRO hoofdsteunen 7,5
39 Onderste bedieningspaneel 5
40 Verwarmde stoelen en stoel ventilatie besturingseenheid. 10
tot 2006:

Bovenste bedieningspaneel.

 5
41 Centrale deur controle eenheid 5
42 Deactiveringsrelais voor intermitterende belastingen (tot 2006)

Besturingseenheid ME-SFI [ME]

Betreft motoren 629, 642, 646 EVO:

Relais 87, motor;

Besturingseenheid SAM aan bestuurderszijde met zekering en relaismodule

(motor 271, 272, 628, 629, 642, 646, 647, 648);

CNG besturingseenheid (motor 271).

 7,5
1) vanaf 2007

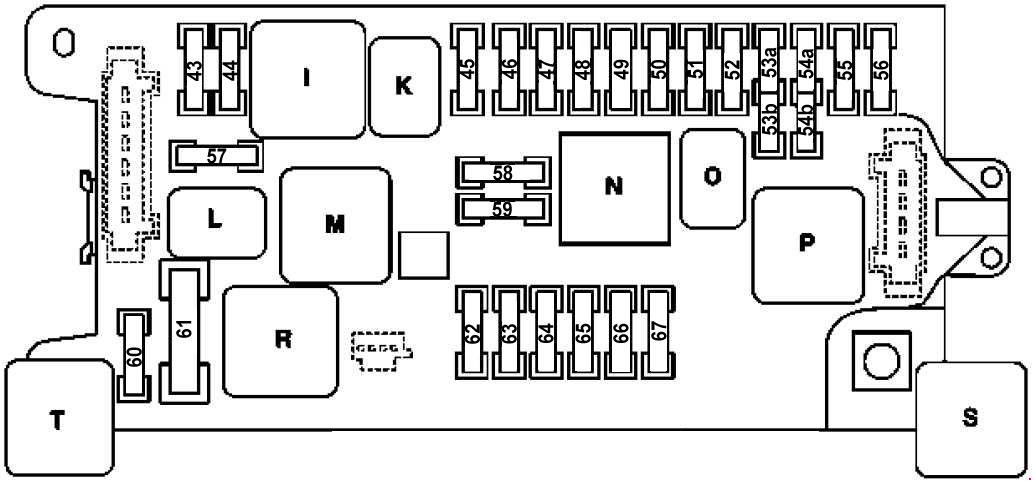

Zekeringkast in de motorruimte

Mercedes-Benz Klasse E w211 – schema van de zekeringen – motorruimte
Nummer Beschrijving Amperages [A]
43 Geldig voor motor  112, 113, 156, 271, 272, 273:

Besturingseenheid ME-SFI [ME];

Geldig voor motor 271, 272, 273:

Besturingseenheid ME;

Geldig voor motoren 628, 629, 642, 646, 647, 648:

Besturingseenheid CDI;

Besturingseenheid SAM aan bestuurderszijde met zekering en relaismodule;

Besturingseenheid SAM achter met zekering en relaismodule;

Betreft motoren  629, 642, 646, 647, 648:

Besturingseenheid CDI;

Besturingseenheid SAM achter met zekering en relaismodule.

 15
44 Geldig voor motor  646, 647, 648:

Besturingseenheid CDI;

Geldig voor motor  271, 272, 273:

Besturingseenheid ME-SFI [ME];

Geldig voor motor 271:

(Bivalente aandrijving op aardgas):

Cil. 1 gasinjectieklep;

Cil. 2 gasinjectieklep;

Cil. 3 gasinjectieklep;

Cil. 4 gasinjectieklep.

 15
45 AIRmatic met ADS besturingseenheid

Elektronische besturingseenheid van de versnellingspookmodule

(vijfversnellingsautomaat (NAG));

Besturingseenheid van het achteras niveau controle systeem;

Versnellingsherkenningsschakelaar;

(automatische handmatige transmissie Sequentronic (SEQ))

 7,5
46 Besturingseenheid ETC [EGS]

(vijfversnellingsautomaat (NAG));

Elektrische besturingseenheid VGS

(zevenversnellingsautomaat);

Handmatige automatische transmissie besturingseenheid

(automatische handmatige transmissie Sequentronic (SEQ)).

 7,5
47 Besturingseenheid ESP, SPS [PML] en BAS 5
48 Besturingseenheid van de beveiligingssystemen;

Reversibele voorste rolbeugel (status tot 2007);

Reversibele achterste rolbeugel (status tot 2007).

 7,5
49 Besturingseenheid van de veiligheidssystemen;

Bezet passagiersstoel en kinderzitje herkenningssensor;

Relais van de NECK-PRO hoofdsteunen.

 7,5
50 CTEL draagpunt;

VICS voedingsscheidingspunt;

Besturingseenheid van het noodoproepsysteem.

 5
51 Reserve 5
52 Externe verlichting schakelaar;

Set van indicatoren;

Verlichting van het dashboardkastje met schakelaar;

AAC met geïntegreerde controle;

Extra ventilatormotor (status tot 2007);

Bi-xenon koplamp:

Besturingseenheid voor de koplampenverstelling.

 7,5
53a Reserve 15
53b Relais van de claxon 15
54a Verlichte sigarenaansteker 15
54b Verlichte sigarenaansteker 15
55 Telefoon (tot 2007);

Bluetooth module connector (tot 2007);

CTEL draagpunt;

Besturingseenheid van het noodoproepsysteem (status tot 2007).

 7,5
56 Ruitenwissermotor 40
57 Geldig voor motoren 628, 646, 647, 648:

Besturingseenheid CDI;

Betreft motoren 271, 272, 273:

Besturingseenheid ME-SFI [ME];

Blow-off klep Versie PremAir Sensor.

 25
58 Geldig voor motoren 112, 113, 156:

Ontstekingsspoel (1-8).

 15
59 Relais van de startmotor 15
20 1)
60 Olieradiator ventilator

(E55 AMG, E63 AMG)

 10
61 Elektrische luchtpomp 40
62 Controle relais van de SEQ pomp

(automatische handmatige transmissie Sequentronic (SEQ))

 30
63 Handmatige automatische transmissie besturingseenheid

(automatische handmatige transmissie Sequentronic (SEQ))

Betreft motoren 112, 113:

Relais van circuit 87:

Besturingseenheid van de motor ME-SFI [ME].

 15
64 Externe verlichting schakelaar;

Set van indicatoren;

AAC [KLA] bedieningspaneel en service;

Comfort AAC [KLA] bedieningspaneel en service;

Stuurkolom module (tot 2007).

 7,5
65 IS [EZS] besturingseenheid;

Elektrische stuurslot besturingseenheid.

 20
66 Rechter koplampgroep;

Linker koplampgroep;

HRA [LWR] selectieknop (status tot 2007);

Koplamp bi-xenon:

HRA vermogensmodule.

 7,5
67 Stoplichten schakelaar 5
Relais
J Relais 87, motor
K. Relais terminal 87, chassis
L Relais van de startmotor
M Controle relais van de SEQ pomp
N Relais klem 15
O Relais van de claxon
P. Relais klem 15R
R Relais van de luchtpomp

(behalve motor 113.990 (E55 AMG), 156.983 (E63 AMG));

Olieradiator ventilator

(enkel motor 113.990 (E55 AMG), 156.983 (E63 AMG)).
S Airmatic relais
1) vanaf 2007

Voorkant zekeringkast

Voor

Mercedes-Benz Klasse E W211 – schema van de zekeringen – voorkant zekeringkast (vooraanzicht)

Achter

Mercedes-Benz Klasse E W211 – schema van de zekeringen – achterste zekeringkast (vooraanzicht)
Nummer Beschrijving Amperages [A]
Voeding:

batterij (G1).
68 Geldig voor motoren 629, 642, 646, 647, 648:

Versterker van de verwarming.

 200
69 Geldig voor motoren 629, 642, 646 EVO:

Ontstekings tijd uitgangs stage

 150
70 Externe startpunt –
71 Geldig voor motoren 112, 113, 156, 271,

272, 273, 629, 642, 646, 647, 648:

AAC met geïntegreerde controle

extra ventilatormotor.

 150
Betreft motoren 629, 642, 646 EVO:

Motor en elektrische ventilator;

Klimaatregeling met geïntegreerde controle.

 100
72 Hydraulische eenheid van het stuursysteem 50
73 Hydraulische eenheid van het stuursysteem;

vanaf 2007:

ESP besturingseenheid.

 50
74 AIRmatic relais 40
75 Rechter SAM besturingseenheid 40
76 Reversibele voorste rolbeugel rechts;

Motor 113.990 (E 55 AMG):

Luchtinjectie relais.

 40
77 Ventilatormotor;

Systeem voor het recirculeren van verwarmingssystemen;

Besturingseenheid van de zonne-generator.

 40

Achterste zekeringkast

Voor

Mercedes-Benz Klasse E W211 – schema van de zekeringen – achterste zekeringkast (vooraanzicht)

Achter

Mercedes-Benz Klasse E W211 – schema van de zekeringen – achterste zekeringkast (vooraanzicht)
Nummer Beschrijving Amperages [A]
Voeding:

batterij.
78 Besturingseenheid SAM aan bestuurderszijde met zekering en relaismodule. 200
79 Besturingseenheid SAM achter met zekering en relaismodule. 200
80 Besturingseenheid SAM aan bestuurderszijde met zekering en relaismodule. 150
81 Interne zekeringkast 150
82 Geldig voor motor  113.990 (E55 AMG),

156.983 (E63 AMG):

Zekering door de verbindingsealing klem 30:

Zekering F82A en F82B.

 150
F82A Zekering van de besturingseenheid van de linker brandstofpomp

(156.983 (E63 AMG)).

Zekering van de besturingseenheid van de rechter brandstofpomp

(156.983 (E63 AMG)).

 40
Relais van de brandstofpomp (113.990 (E55 AMG),

156.983 (E63 AMG)).

 30
F82B Zekering van de luchtinjectie relais 40
83 Taxi versie:

multifunctionele besturingseenheid van het speciale voertuig (SVMCU [MSS]).

 30
84 Batterijsensor 5
85 Telefooninterface;

Universele draagbare interface CTEL (UPCI [UHI]);

Besturingseenheid van het handsfree systeem;

Besturingseenheid van het spraakherkenningssysteem.

 5
86 Interieurstekker

(5A – tot 2003; 30A – 2004-2006; 5A – vanaf 2007).
USA versie: besturingseenheid SDAR 5
Betreft overheidsvoertuigen:

multifunctionele besturingseenheid van het speciale voertuig (SVMCU [MSS]);

Taxi versie:

multifunctionele besturingseenheid van het speciale voertuig (SVMCU [MSS]).

 30
87 Pneumatische pomp voor dynamische controle  van de stoel. 30
88 TLC [HDS] besturingseenheid;

Besturingseenheid van de achterdeuren.

 30
89 Besturingseenheid van de laadruimte  40
90 Reversibele voorste rolbeugel links van noodspanning;

Besturingseenheid van het voertuig speciale (SVMCU [MSS]).

 40
Tot 02/03 voor motor 113.990 (E55 AMG):

Relais van de brandstofpomp.

 30
91 Multifunctionele besturingseenheid van het speciale voertuig (SVMCU [MSS]). 40

Post correlati:

  1. Mercedes-Benz CLS W219 (2004-2010) – zekeringdoos
  2. Mercedes Classe CL w216 (2005-2013) – zekeringdoos
  3. Mercedes-Benz A-klasse w168 (1997-2004) – zekeringdoos
  4. Mercedes-Benz C-Klasse W203 (2000-2007) – zekeringdoos
  5. Mercedes Classe C W204 (2007-2014) – batterij
  6. Mercedes Viano (W639) (2003-2010) – batterij
  7. Mercedes-Benz Vito/Viano W639 (2003-2014) – zekeringdoos
Leggere  Mercedes-Benz E-Klasse W213 (2016-2020) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
