Mercedes Classe CL w216 (2005-2013) – zekeringdoos

Mercedes Classe CL w216 (2005-2013) – schema van de zekeringkast

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Sigarettenaansteker (voedingsaansluiting) in de Mercedes Classe CL w216 (2005-2013) is de zekering 43 in de zekeringkast in de motorruimte.

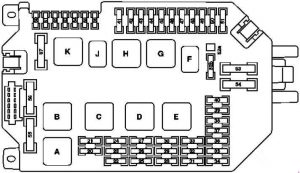

Zekeringkast in de motorruimte

Nummer	Beschrijving	Amperages [A]
20	Geldig voor motoren 629, 642, 651: CDI-besturingseenheid Geldig voor motoren 156, 157, 272, 273, 275, 276, 278: ME-SFI [ME] besturingseenheid	10
21	Betreft motoren 156, 157, 272, 273, 275, 276, 278: Terminal 87 M1 en connector Geldig voor model 221 met motor 629 en motor 642: CDI-besturingseenheid Brandstofpomp relais Betreft model 221 met motor 651: Controle van de hoeveelheid klep	20
22	Betreft motoren 156, 157, 272, 273, 276, 278: terminal connector 87	15
23	tot 2008: Terminal connector 87 Betreft motor 275 (model 216): Terminal connector 87 M1 en Geldig voor motor 273 (model 216): Terminal connector 87 M2e Geldig voor motoren 272, 273 (model 221): Terminal connector 87M2i Betreft motor 642: Terminal connector 87 vanaf 2009: Geldig voor motoren 156, 157, 272, 273, 275, 276, 278: Terminal connector 87 Betreft model 221 met motor 629 en motor 642: Terminal connector 87 Belangrijk voor motoren 156, 157, 272, 273, 276, 278: terminal connector 87M2e Geldig voor motor 275: terminal connector 87 M2i Geldig voor model 221 met motor 629 en motor 642: Terminal connector 87 Betreft model 221 met motor 651: Achter SAM-besturingseenheid met zekering en relaismodule	20
24	Geldig voor motoren 157, 272, 273, 276, 278: terminal connector 87M1e Betreft motor 642: CDI-besturingseenheid	25
25	Set van indicatoren	7,5
26	Linker voorlichtgroep	10
27	Rechter voorlichtgroep	10
28	Geldig voor motor 275: EGS-besturingseenheid Geldig zonder motor 275: Volledig geïntegreerde versnellingsbakbesturing (VGS)	7,5
29	Achter SAM-besturingseenheid met zekering en relaismodule	5
30	Geldig voor motoren 629, 642, 651: CDI-besturingseenheid Betreft motoren 156, 157, 272, 273, 275, 276, 278: ME-SFI [ME] besturingseenheid Een brandstofpomp besturingseenheid	7,5
31	S 400 Hybrid: elektrische koelmiddelcompressor	5
32	Betreft model met ECO start / stop functie: Besturingseenheid voor extra transmissieoliepomp S 400 Hybrid: Besturingseenheid voor extra transmissieoliepomp	15
33	Geldig vanaf 1.9.10 zonder model S 400 Hybrid: ESP-besturingseenheid S 400 Hybrid: batterijbeheersysteem besturingseenheid Een DC / DC converter besturingseenheid Een kracht elektronica besturingseenheid	5
34	S 400 Hybrid: besturingseenheid van het remsysteem met energieterugwinning	5
35	Besturingseenheid van de elektrische handrem	5
36	Gegevensconnector (punt 16)	10
37	Voor de EIS-besturingseenheid	7,5
38	Centrale controle-eenheid van de achterklep	7,5
39	Set van indicatoren	7,5
40	Besturingseenheid van het bovenpaneel	7,5
41	Secundaire motor van de ruitenwisser	30
42	Hoofdmotor van de ruitenwisser	30
43	Voorste sigarettenaansteker met verlichting van de asbak	15
44	–	–
45	S 400 Hybrid: elektronische circulatiepomp 1	5
46	W221 met Active Body Control (ABC), model 216: ABC W221 zonder Active Body Control (ABC): AIRmatic met ADS	15
47	Achter SAM-besturingseenheid met zekering en relaismodule Motor voor het omhoog / omlaag bewegen van de stuurkolom	15
48	tot 2008: Voorste SAM-besturingseenheid met zekering en relaismodule vanaf 2009: Ingangs-/uitgangsmotor van de stuurkolom	15
49	Stuurkolom module	10
50	AAC [KLA] besturingseenheid	15
51	tot 2008: COMAND-display	7,5
	vanaf 2009: COMAND-display Display SPLITVIEW	5
52 A	W221: Linker claxon Rechter claxon	15
52 B	W221, C216: Linker claxon Rechter claxon	15
53	–	–
54	AC luchtcirculatie eenheid	40
55	Betreft benzinemotor: Elektrische luchtpomp	60
56	W221 zonder Active Body Control (ABC): AIRmatic compressor	40
57	tot 2008: Stationaire verwarming van de ruitenwissers	40
	vanaf 2009: Stationaire verwarming van de ruitenwissers	30
60	vanaf 2009: Elektrische stuurbekrachtiging	5
61	C216; W221 – vanaf 2009: Besturingseenheid van de stop systemen	7,5
	W221; tot 2008: Besturingseenheid van de stop systemen	10
62	Besturingseenheid Night View Assist	5
63	Geldig voor model 221 met motor 629 en motor 642 vanaf 1.9.08: Condensatiesensor van het brandstoffilter met verwarmingselement	15
64	W221 vanaf 1.9.06: Elektromagneet van de hoofdsteun van de bestuurder NECK-PRO Elektromagneet van de hoofdsteun van de passagier NECK-PRO	7,5
	W221 vanaf ’09: Elektromagneet van de hoofdsteun van de bestuurder NECK-PRO Elektromagneet van de hoofdsteun van de passagier NECK-PRO	10
65	Geldig vanaf 1.6.09: 12 V connector in het dashboardkastje	15
66	Besturingseenheid DTR (Distronic of Distronic Plus)	7,5
Relais
A	Luchtpomp relais
B	Relais van de luchtveringcompressor
C	Relais 87, motor
D	Relais van terminal 15
E	Relais van terminal 87, chassis
F	Relais van de claxon
G	Relais van terminal 15R
H	Relais circuit 50, starten
J	Relais circuit 15, starten
K	Relais van de stationaire verwarming van de ruitenwissers

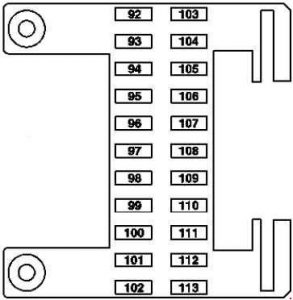

Zekeringkast van het linker dashboard

Nummer	Beschrijving	Amperages [A]
92	Besturingseenheid van de linker voorstoel	40
93	Besturingseenheid van de veiligheidssystemen Amerikaanse versie: Besturingseenheid massa detectiesysteem (WSS)	7,5
94	vanaf 2009: Multifunctionele camera	5
95	–	–
96	Besturingseenheid van de bandenspanningmonitor [RDK]	5
97	W221: Besturingseenheid van de audio/video controller (achter entertainment systeem)	7,5
98	Achter entertainment systeem: DVD-speler (vanaf 2009)	7,5
99	vanaf 2009: COMAND-display Display SPLITVIEW	7,5
100	vanaf 2009: Besturingseenheid van de multimedia-interface	5
101	Achter entertainment systeem: Linker achterdisplay Rechter achterdisplay	10
102	Besturingseenheid van de rechter voorstoel	40
103	ESP-besturingseenheid	7,5
104	Besturingseenheid van de audio-tuner	40
105	–	–
106	Japanse versie: Besturingseenheid van het elektronische tol systeem (ETC). Geldig in Zuid-Korea vanaf 1.9.10: Connector TV / tuner Betreft navigatie; vanaf 2009: Navigatieprocessor	1
107	Besturingseenheid SDAR (satellietradio SIRIUS) (W221 vanaf 2009) Radio digitaal : Besturingseenheid Digital Audio Broadcasting HD Radio: Besturingseenheid van de HD-tuner	5
108	W221: Besturingseenheid van de achterairconditioning	5
109	W221: Tussenconnector van de achterventilator	15
110	W221: Besturingseenheid van de multifunctionele achterstoel links Besturingseenheid van de multifunctionele achterstoel rechts	7,5
111	Multifunctionele achterstoel of achter entertainment systeem (model 221): RCP [HBF] besturingseenheid	5
112	W221; tot 2008: Besturingseenheid van de linker voorportieren Besturingseenheid van de rechter voorportieren S 400 Hybrid: Voor SAM-besturingseenheid met zekering en relaismodule	5
113	S 400 Hybrid: Besturingseenheid van de DC / DC converter	5

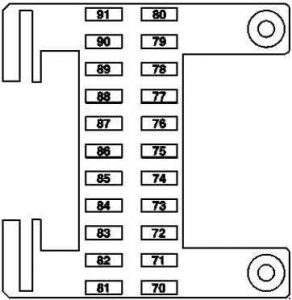

Zekeringkast van het rechter dashboard

Nummer	Beschrijving	Amperages [A]
70	C216: Besturingseenheid van de rechter portieren W221: Besturingseenheid van de rechter voorportieren	40
71	Besturingseenheid Keyless Go	15
72	S 400 Hybrid: Pyrotechnische scheider	7,5
73	Japanse versie: COMAND controller Noodoproep systeem TELE AID (vanaf 2009): Besturingseenheid van het noodoproepsysteem	5
74	Besturingseenheid TLC [HDS] (afstandsbediening van de achterklep)	30
75	S 400 Hybrid: Besturingseenheid van het batterijbeheersysteem Besturingseenheid van de kracht elektronica	10
76	S 400 Hybrid: relais van de vacuümpomp (+)	15
	Geldig voor model 221 met motor 642.8: Voeding van het relais AdBlue ®	–
77	Geavanceerd audiosysteem: audioversterker (vanaf 2009)	50
78	S 65 AMG met motor 275: ventilator relais (vanaf 2009) Belangrijk in model 221 met motor 642.8: Voeding van het relais AdBlue ® (vanaf 2009)	25
	S 400 Hybrid, CL 63 AMG met motor 157, 278: Circulatiepomp van de luchtcompressor (vanaf 2009)	15
79	Alarmindicator met extra batterij	7,5
80	C216: Besturingseenheid van de linker portieren W221: Besturingseenheid van de linker voorportieren	40
81	C216: Besturingseenheid van de achterportieren	30
W221: Besturingseenheid van de linker achterportieren	40
82	C216: Besturingseenheid van de achterportieren	30
	W221: Besturingseenheid van de linker achterportieren	40
83	Intelligente servo module voor DIRECT SELECT	40
84	Geavanceerd audiosysteem: digitale audio processor (vanaf 2009)	20
85	Betreft AMG: Verlichte dorpels (vanaf 2009)	10
86	–	–
87	–	–
88	–	–
89	–	–
90	Stationaire verwarming: Verwarming STH (model 216) Verwarming STH of HB (model 221)	20
91	Stationaire verwarming: radio-ontvanger van de afstandsbediening STH S 400 Hybrid: voor SAM-besturingseenheid met zekering en relaismodule	5

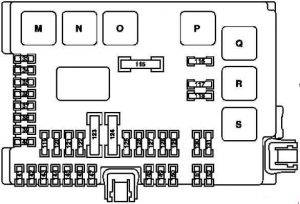

Zekeringkast en relais achter

Nummer	Beschrijving	Amperages [A]
115	Verwarmde achterruit	50
116	Geldig voor motoren 157, 275, 278: Circulatiepomp van de luchtcompressor Betreft motor 156: Circulatiepomp van de motor koelvloeistof S 400 Hybrid: Circulatiepomp van de kracht elektronica 2	10
117	Achter sigarettenaansteker voor sigaren	15
118	Geldig voor motor 272, 273, 642: Brandstofpomp (tot 2008) Geldig voor model 221 met motor 629, 642: Brandstofpomp (vanaf 2009)	30
	S 400 Hybrid: circulatiepomp van de kracht elektronica 1 Geldig voor model 642.8 en motor 651 vanaf 1.6.11: Koelmiddel compressor met magneet	15
119	Centrale voorste besturingseenheid	7,5
120	–	–
121	Besturingseenheid van de audio-tuner	10
122	Besturingseenheid COMAND	7,5
123	W221: noodspanning voorste rechter terugspoelunit	40
124	W221: noodspanning voorste linker terugspoelunit	40
125	tot 31.5.09: Eenheid van het spraakbesturingssysteem (VCS)	5
126	Besturingseenheid van het zwevende bedieningspaneel	25
127	Lendensteun (vanaf 2009) Multifunctionele pneumatische stoel (linker / rechter multifunctionele stoel) Dynamische controlepomp van de stoel (linker en rechter dynamische multifunctionele stoel)	30
128	Geldig voor motor 275 (tot 2008): Besturingseenheid van de brandstofpomp Geldig voor motor 156, 157, 272, 273, 275, 276, 278, 642 (vanaf 2009): Besturingseenheid van de brandstofpomp	25
129	tot 2008: Besturingseenheid van het bedieningspaneel (dak opvouwbaar met elektrisch glas) vanaf 2009: Besturingseenheid UPCI (Universal Portable Cell Phone Interface)	25
130	Besturingseenheid van de elektrische handrem	30
131	Module versterker van de achterruitantenne	7,5
133	Besturingseenheid van de aanhangwagenherkenning achteruitrijcamera (vanaf 1.9.10)	15
134	Bij de bagageruimte	15
135	Park Assist; tot 2008: Besturingseenheid van de radar sensoren (SGR) Korte afstand radar eenheid voor Korte afstand radar eenheid achter DISTRONIC PLUS tot 31.8.10 of Blind Spot Assist of Adaptive Cruise Control Plus Light: Besturingseenheid van de radar sensoren (SGR) (vanaf 2009) PARKTRONIC of Exclusive parkeerassistent: besturingseenheid PTS	7,5
136	Geldig voor model 221 met motor 642.8: besturingseenheid AdBlue ®	7,5
137	achteruitrijcamera (vanaf 1.9.10)	7,5
138	Navigatieprocessor (vanaf 2009) (tot 31.8.10) Besturingseenheid van het noodverbinding systeem (vanaf 2009) Japanse versie: TV / tuner connector (vanaf 2009)	5
139	Koelkast op de achterleuning	15
140	Achter sigarettenaansteker met connector voor verlichting van de asbak Bij 115 V (vanaf 2009)	15
141	Besturingseenheid van de achteruitrijcamera	5
142	Besturingseenheid van het Parktronic systeem (PTS) Distronic Plus: Besturingseenheid van de radar sensoren (SGR) Geldig vanaf 1.9.10 voor DISTRONIC PLUS en Active Blind Spot Assist of Active Lane Keeping Assist: Besturingseenheid van het video- en radarsensor systeem	7,5
143	Besturingseenheid van de achterstoelen	25
144	Besturingseenheid van de achterstoelen	25
145	Besturingseenheid van de aanhangwagenherkenning (tot 2008) Aansluitconnector van de aanhangwagen (13-polig) (vanaf 2009)	20
146	Besturingseenheid van de aanhangwagenherkenning	25
147	tot 2008: Besturingseenheid TLC [HDS] (afstandsbediening van de achterklep)	30
148	tot 2008: Universele draagbare CTEL besturingseenheid (UPCI [UHI])	7,5
	vanaf 2009: Panoramisch schuifdak, circuit 30 verbindingsconnector	25
149	tot 2008: Besturingseenheid van het spraakbesturingssysteem (VCS [SBS])	5
	vanaf 2009: Besturingseenheid van het panoramisch schuifdak	25
150	Gecombineerde TV-tuner (analoog / digitaal) Japanse versie: TV / tuner connector (vanaf 2009)	7,5
151	W221; tot 2008: Besturingseenheid van de elektrische handrem	25
	W221; vanaf 2009: Besturingseenheid van de aanhangwagenherkenning	20
152	W221: Module versterker van de achterruitantenne	7,5
	Connector 115 V: besturingseenheid van de DC / AC converter	25
Relais
M	Relais van terminal 15
N	Relais van terminal 15R
O	Relais van de voedingsconnector
P.	Verwarmd relais van de achterruit
Q	Geldig voor motoren 156, 157, 275, 278, 629: Circulatiepomp relais S 400 Hybrid: Geldig voor model 221.095 / 195: Circulatiepomp relais van de kracht elektronica 2
R	Relais van de sigarettenaansteker
S	Relais van de brandstofpomp Geldig voor motor 642.8 en motor 651 vanaf 1.6.11: Verbonden via de brandstofpomp: Magnetische koppeling van de koelmiddelcompressor S 400 Hybrid: Relais van de circulatiepomp van de kracht elektronica 1

Interne zekeringkast (tot 2008)

Nummer	Beschrijving	Amperages[A]
1	Starten	400
2	Niet geldig voor motor 642: Generator	150
	Geldig voor motor 642: Generator	200
3	–	150
4	AAC met geïntegreerde controle van de extra ventilatormotor	150
5	Geldig voor motor 642: PTC verwarming versterker	200
6	Voorste SAM-besturingseenheid met zekering en relaismodule	200
7	ESP-besturingseenheid	40
8	ESP-besturingseenheid	25
9	Voorste SAM-besturingseenheid met zekering en relaismodule	20
10	Reservering	–

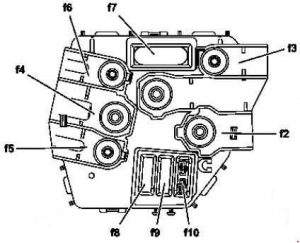

Interne zekeringkast (vanaf 2009)

Nummer	Beschrijving	Amperages [A]
3	Achter SAM-besturingseenheid met zekering en relaismodule	150
4	Functie ECO start / stop: relais functie ECO start / stop S 400 Hybrid: besturingseenheid met DC / DC converter Verwarmde voorruit: Verwarmde voorruit	150
5	Geldig voor model 221 (elektrische installatie in huurvoertuig): Multifunctionele voertuigbesturingseenheid (SVMCU [MSS])	40
	S 400 Hybrid: vacuümpomp	80
6	Zekeringkast van het rechter dashboard	80
7	Geldig voor model 221 met motor 629, 642, 651: PTC verwarming versterker Geldig voor model 221 (elektrische installatie in huurvoertuig): (Voorafgaande installatie Multifunctionele voertuigbesturingseenheid (SVMCU [MSS])	150
8	Voorste SAM-besturingseenheid met zekering en relaismodule	80
9	Zekeringkast van het linker dashboard	80
10	Achter SAM-besturingseenheid met zekering en relaismodule	150

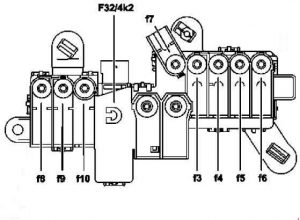

Voorlopige zekeringkast in de motorruimte (tot 2008)

Nummer	Beschrijving	Amperages [A]
1	Voorste zekeringkast (via boordnet pirofuses	–
2	Besturingseenheid van de verwarmde voorruit	125
3	Rechter zekeringkast	80
4	Achter SAM-besturingseenheid met zekering en relaismodule	200
5	Multifunctionele voertuigbesturingseenheid (SVMCU [MSS])	100
6	Achter SAM-besturingseenheid met zekering en relaismodule	150
7	Voorste SAM-besturingseenheid met zekering en relaismodule	100
8	Zekeringkast van het linker dashboard	80
9	Voorste SAM-besturingseenheid met zekering en relaismodule	5
10	C216: Besturingseenheid van het noodverbinding systeem	5

Voorlopige zekeringkast in de motorruimte (vanaf 2009)

Nummer	Beschrijving	Amperages [A]
2	Generator	460
3	Elektrische stuurbekrachtiging Geldig voor model 221 met motor 629, 642: Ignition output stage	150
4	Interne voorlopige zekeringkast (niet gebruikt)	–
5	AAC met geïntegreerde controle van de extra ventilatormotor	100
6	Voorste SAM-besturingseenheid met zekering en relaismodule	150
7	ESP-besturingseenheid S 400 Hybrid: Besturingseenheid van het remsysteem met energieterugwinning	40
8	ESP-besturingseenheid S 400 Hybrid: Besturingseenheid van het remsysteem met energieterugwinning	25
9	Voorste SAM-besturingseenheid met zekering en relaismodule	25
10	Reservering	–

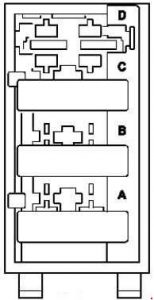

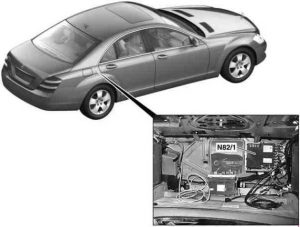

AdBlue zekeringblok

Nummer	Beschrijving	Amperages [A]
A	AdBlue® besturingseenheid	7,5
B	Verwarmingscircuit 1	20
C	Verwarmingscircuit 1	20
D	Reservering	–
