Schema van de zekeringen en relais – Mitsubishi Mirage

Betreft voertuigen geproduceerd in de jaren:

2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

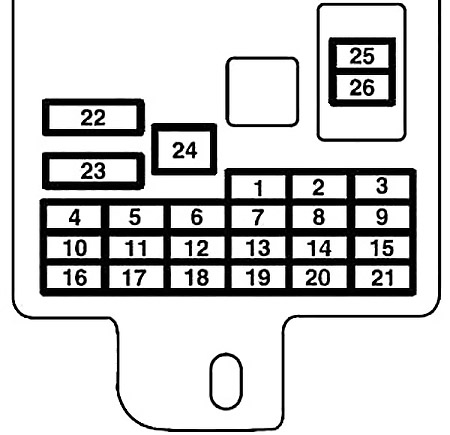

Schema van de zekeringkast op het dashboard

De zekeringkast in het interieur bevindt zich achter het deksel voor de bestuurdersstoel op de aangegeven plek in de tekening.



Nummer	Beschrijving	Ampère [A]
1	Achterlicht (links)	7,5
2	Aansteker	15
3	Ontstekingsspoel	10
4	Startmotor	7,5
5	Niet gebruikt	–
6	Niet gebruikt	–
7	Achterlicht (rechts)	7,5
8	Buitenspiegels	7,5
9	Motorregelunit	7,5
10	Regelunit	7,5
11	Achteruitrijlicht	10
12	Deurslot	15
13	Interieurverlichting (welkomstlicht)	15
14	Achterruitenwisser	15
15	Knipperlichten	7,5
16	Relais	7,5
17	Verwarmde stoelen	20
18	Optie	10
19	Verwarmde buitenspiegels	7,5
20	Voorruitenwisser	20
21	Reserve licht	7,5
22	Ontvochtiger	30
23	Verwarmer	30
24	Niet gebruikt	–
25	Radio	10
26	Elektronisch gecontroleerde eenheid	15

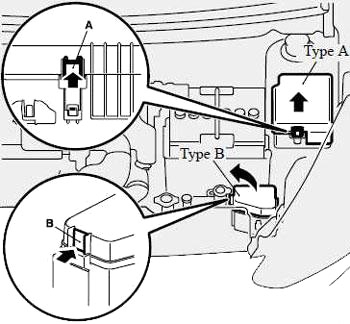

In de motorruimte bevindt de zekeringkast zich zoals weergegeven in de tekening. Door op de knop (A of B) te drukken, opent u het deksel.

In de zekeringkast in de motorruimte zijn reservezekeringen aanwezig.

De zekeringkast bevat geen reservezekeringen van 7,5A, 10A of 15A. Als een van deze zekeringen doorbrandt, vervang deze dan door de volgende zekering.

• 5 A: buitenspiegels
• 10 A: Optie
• 15 A: Aansteker

Bij gebruik van een vervangende zekering moet deze zo snel mogelijk worden vervangen door een zekering met de juiste capaciteit.

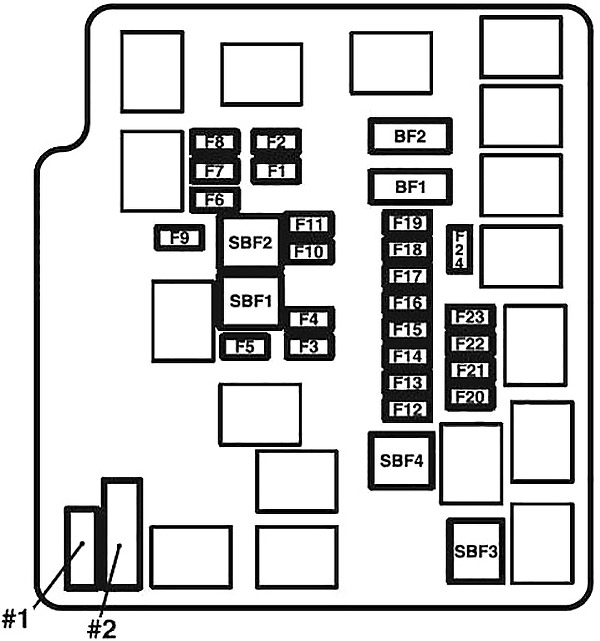

Type A

Type B

Nummer	Type A	Ampère [A]
SBF1	Radiateur ventilatormotor	40
SBF2	Inbraakalarm systeem	30
SBF3	Ontstekingssleutel	40
SBF4	Elektrische raambediening	40
BF1	DC-DC (P/T)	30
BF2	DC-DC (AUDIO)	30
F1	Koplamp (dimlicht) (links)	10
F2	Koplamp (dimlicht) (rechts)	10
F3	Koplamp (grootlicht) (links)	10
F4	Koplamp (grootlicht) (rechts)	10
F5	Toeter	10
F6	Mistlampen voor	15
F7	Dagrijverlichting	10
F8	Niet gebruikt	–
F9	Niet gebruikt	–
F10	Batterijstroom sensor	7,5
F11	Niet gebruikt	–
F12	Remlichten	15
F13	Ontstekingsspoel	7,5
F14	Motorregeling	7,5
F15	Generator	7,5
F 16	Noodknipperlichten	10
F17	Automatische transmissie	15
F18	Klimatisering	10
F19	ETV	15
F20	Startmotor	7,5
F21	Olie/CVT-pomp	15
F22	Brandstofpomp	15
F23	Motor	20
F24	Automatische transmissie	7,5
#1	Reserve zekering	20
#2	Reserve zekering	30

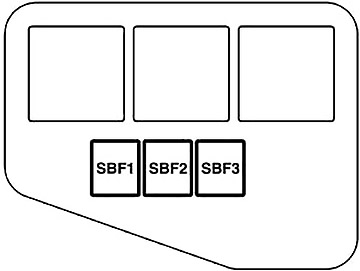

Type B
SBF1	PTC verwarming	40
SBF2	PTC verwarming	40
SBF3	PTC verwarming	40
