Schema van zekeringen en relais – Mitsubishi i-MiEV

Betreft voertuigen geproduceerd in de jaren:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Zekeringen van het dashboard

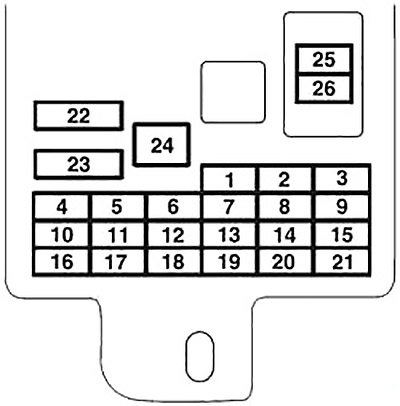

De zekeringenkast in het passagierscompartiment bevindt zich onder het dashboard voor de bestuurdersstoel op de aangegeven plaats in de tekening. Druk op de haak (A) en verwijder het zekeringdeksel (B).

Nummer	Beschrijving	Ampère [A]
1	Achterlicht (links)	7,5
2	Aansteker/Accessoire drukknop	15
3	–	–
4	Startmotor	7,5
5	Versterker van het audiosysteem	20
6	–	–
7	Achterlicht (rechts)	7,5
8	Buitenspiegels	7,5
9	Besturingseenheid (elektrische motor eenheid)	7,5
10	Besturingseenheid	7,5
11	Achteruitrijlicht	10
12	Centrale deurvergrendeling	15
13	Interieurverlichting	10
14	Achterruitenwisser	15
15	Teller	7,5
16	Relais	7,5
17	Verwarmd zitplaats	20
18	Optie	10
19	Verwarmde buitenspiegel	7,5
20	Ruitenwissers	20
21	Achteruitrijlichten	7,5
22	Ontvochtiger	30
23	Verwarming	30
24	Hulpbatterij	30
25	Radio	10
26	Elektronisch geregelde eenheid	15
27	Elektronisch geregelde eenheid	7,5

Zekeringen in de motorruimte

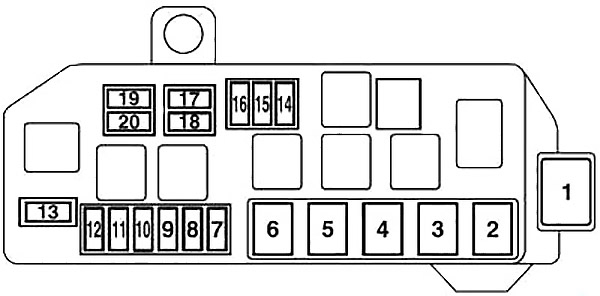

Onder de motorkap bevindt zich een zekeringenkast, zoals weergegeven in de tekening. Druk op de haak (A) en verwijder het deksel.

Nummer	Beschrijving	Ampère [A]
1	–	–
2	Hulpbatterij	30
3	Schakelaar elektrische motor	40
4	Ventilatormotor van de radiator	40
5	Elektrische raamcontrole	40
6	Vacuum elektrische rem	30
7	Controle van de elektrische motor eenheid	15
8	Remlichten	15
9	Mistlampen	15
10	Waterpomp (eenheid met elektrische motor)	15
11	Opladen	10
12	Knipperlicht	10
13	Toeter	10
14	Dagrijverlichting	10
15	Ventilatormotor voor koeling van de tractionbatterij	15
16	Waterpomp (airconditioning)	10
17	Dimlicht (rechts)	20
18	Dimlicht (links)	20
19	Grootlicht (rechts)	10
20	Grootlicht (links)	10
