Nissan Primera P12 (2001-2007) – zekeringdoos

Nissan Primera P12 – schema van de zekering

Productiejaar: 2001, 2002, 2003, 2004, 2005, 2006 en 2007.

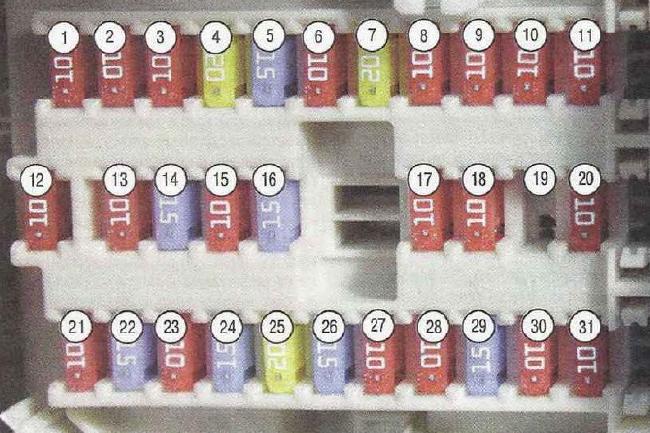

Passagierscompartiment

Het bevindt zich in het dashboard achter het beschermdeksel.

Beschrijving

1 – 10A	Audiocomplex
2 – 10A	Cruise control
3 – 10A	Elektrische kofferbakopening
4 – 20A	Elektrische zekering in de kofferbak
5 – 15A	Remlichten
6 – 10A	Mistlampen
7 – 20A	Verwarmde achterruit (achterklepglas)
8 – 10A	Verwarmde voorstoelen
9 – 10A	Cruise control
10 – 10A	Voeding voor elektronische apparaten
11 – 10A	Automatische transmissiecontrole systeem
12 – 10A	Voeding voor elektronische apparaten
13 – 10A	Interieurverlichting
14 – 15A	Ventilatormotor
15 – 10A	Airconditioning
16 – 15A	Ventilatormotor
17 – 10A	Motorbeheersysteem
18 – 10A	Aanvullend veiligheidssysteem (SRS)
19	Reserve
20 – 10A	Motorbeheersysteem
21 – 10A	Elektromagnetisch relais van de startmotor
22 – 15A	Aansteker
23 – 10A	Elektrische actuatoren voor buitenspiegels
24 – 15A	Elektrische zekering in de middenconsole
25 – 20A	Voorruitwisser
26 – 15A	Ruitensproeiers voor voorruit en achterklep
27 – 10A	Sensoren
28 – 10A	Achterklep ruitensproeier
29 – 15A	Brandstofpomp
30 – 10A	Dashboardinstrumenten
31 – 10A	Antiblokkeersysteem (ABS)

Relais aan de voorkant van het zekeringpaneel

Beschrijving

1. relais voor verwarming achterruit;
2. relais voor gaskleppmotor;
3. relais voor mistlampen;
4. relais voor raamregelaar;
5. schakelrelais;
6. schakelrelais.

Relais aan de achterkant van het zekeringpaneel

Beschrijving

1. relais voor ontsteking;
2. relais voor hulpapparatuur;
3. relais voor ventilator voor ventilatie, verwarming en airconditioning

Motorcompartiment

Zekeringmontagebox

Beschrijving

1 – 120A	Eerste hoofdzekering
2 – 80A	Verbruikers met contact aan
3 – 50A	Motor van de antiblokkeersysteempomp
4 – 40A	Contactschakelaar (vergrendeling)
5 – 30A	Elektromagnetische kleppen van het antiblokkeersysteem
6	Reserve
7	Reserve
8 – 10A	Standlichten
9 – 15A	Audiocomplex
10 – 10A	Motorbeheersysteem
11 – 15A	Toeter
12	Reserve
13	Reserve
14 – 15A	Dimlicht (linker koplamp)
15 – 15A	Dimlicht (rechter koplamp)
16 – 15A	Motor van de gasklepp actuator
17 – 15A	Verstralers (linker koplamp)
18 – 15A	Verstralers (rechter koplamp)
19 – 15A	Mistlampen
20 – 20A	Ontstekingsspoelen
21 – 80A	Tweede hoofdzekering
22	Reserve
23 – 30A	Koplampen sproeiers
24 – 40A	Tweede motor van de radiateurventilator
25 – 40A	1e motor van de radiateurventilator
26 – 40A	Elektrische ramen

Relaisbox

Type 1

Beschrijving

1. relais voor mistlampen;
2. relais voor radiateurventilator;
3. relais voor hulpapparatuur;
4. relais voor radiateurventilator;
5. elektromagnetisch relais van de airconditioningcompressorkoppeling;
6. relais voor radiateurventilator;
7. relais voor het activeren van de “P” (parkeer) en “N” (neutraal) standen van de automatische transmissie of variator;
8. relais voor het activeren van dimlichten tijdens de dag;
9. relais voor toeter;
10. relais voor radiateurventilator.
