Schema van zekeringen en relais – Nissan Murano Z51

Betreft voertuigen geproduceerd in de jaren:

2009, 2010, 2011, 2012, 2013, 2014.

De zekeringen van de sigarettenaansteker (voedingspunten) in de Nissan Murano zijn zekering nr. 18 (sigarettenaansteker) en nr. 20 (voedingspunt vooraan) in het zekeringenpaneel van het dashboard.

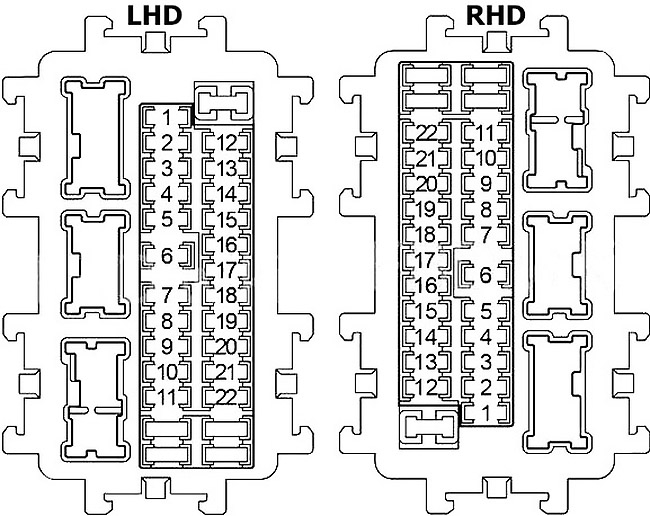

Het zekeringenpaneel bevindt zich achter het deksel op het dashboard aan de bestuurderszijde.

Achterkant

Nummer	Ampère [A]	Beschrijving
1	15	Verwarmd voorstoeltje
2	10	Diagnose-eenheid airbagsensor
3	10	Automatische controle-eenheid achterdeuren, ASCD remschakelaar, stoplichtschakelaar, koplamp richtmotor, elektronisch geregelde motorsteunklep, datakoppeling, stuurhoek sensor, airconditioning versterker, verwarmd stoel relais, stuurbekrachtiging controle-eenheid, BCM (Body Control Module), Navi controle-eenheid, optionele connector, video-distributeur, automatisch dimmende achteruitkijkspiegel, automatische niveau controle-eenheid
4	10	Gecombineerde kilometerteller, reserve lamp relais
5	10	Relais voor het openen van de brandstoftankdop
6	10	Slimme buzzer sleutelwaarschuwing, datakoppeling, airconditioning versterker, automatische controle-eenheid achterdeuren, buzzer automatische waarschuwing achterdeuren, voertuig hellingssensor, sirene controle-eenheid, controle-eenheid voor terugvoeding van de achterste rugleuning, licht- en regensensor
7	10	Stoplichtschakelaar, BCM (carrosserie controle module)
8	–	Niet gebruikt
9	10	Sleutel bij, beveiligingslampje, startknop
10	10	Zetel geheugen schakelaar, BCM (carrosserie controle module)
11	10	Gecombineerde kilometerteller, transmissie controle module (TCM)
12	–	Niet gebruikt
13	10	Ontdooiers voor buitenspiegels, airconditioning versterker
14	20	Achterruit ontdooiers
15	20	Achterruit ontdooiers
16	–	Niet gebruikt
17	–	Niet gebruikt
18	15	Bij sigarettenaansteker
19	10	Audio, voorste display, airconditioning versterker, achterste display, Navi controle-eenheid, DVD-speler, video-distributeur, camera controle-eenheid, relais voedingspunt, BCM (carrosserie controle module), multifunctionele schakelaar, schakelaar voor de achterdeur spiegel
20	15	Bij voedingspunt vooraan
21	15	Ventilator motor
22	15	Ventilator motor

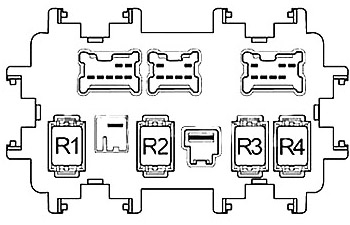

Relais
R1		Ontsteking
R2		Achterruit ontdooiers
R3		Accessoires
R4		Voorste ventilator

Nummer	Ampère [A]	Beschrijving
23	15	BOSE versterker
24	15	BOSE versterker
25	15	Subwoofer
31	20	Optionele connector
32	15	Controle-eenheid voor terugvoeding van de achterste rugleuning
33	20	Relais voedingspunt
34	20	Relais stoelverwarming
35	20	Audio, voorste display, achterste display, Navi controle-eenheid, DVD-speler, video-distributeur, camera controle-eenheid
36	15	4WD controle-eenheid
37	10	Toeter relais
38	15	Generator, voertuig veiligheid toeter relais

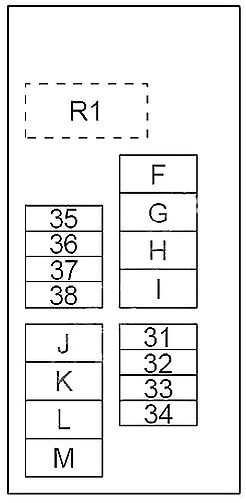

F	40	ABS
g	40	ABS
h	–	Niet gebruikt
i	50	Ontstekingsrelais (zekeringen 1, 2, 3, 4), IPDM E/R
J	40	Automatische schakelaar (automatische controle-eenheid achterdeuren)
K	40	Koelventilator relais 2, koelventilator relais 3
L	40	BCM (carrosserie controle module), automatische schakelaar (automatische positionering controle-eenheid, bestuurdersstoel controle, lendensteun schakelaar)
m	40	Koelventilator motor 1

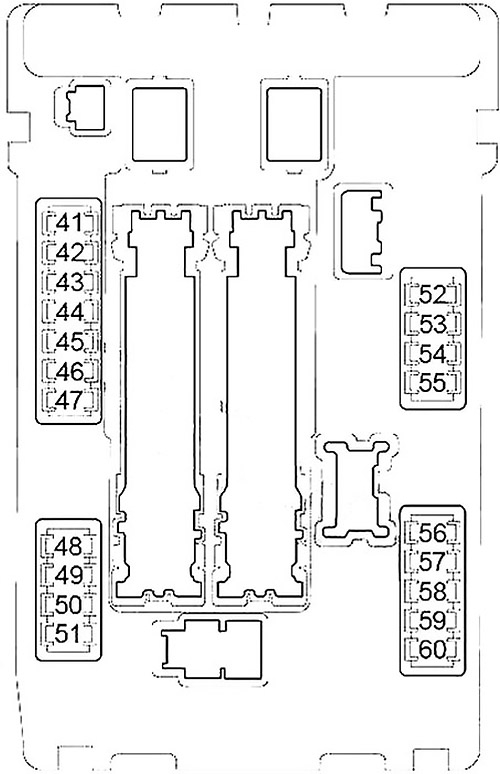

41	15	Brandstofpomp relais
42	10	Koelventilator relais 2, koelventilator relais 3
43	10	Extra snelheidssensor, transmissie controle module (TCM)
44	10	Injectoren, motor controle module (ECM)
45	10	ABS, 4WD controle-eenheid
46	15	Lucht-brandstofverhouding sensor, verwarmde zuurstofsensor
47	10	Gecombineerde schakelaar
48	10	Stuurwiel vergrendel relais
49	10	Airconditioning relais
50	15	Motor controle module relais (elektromagneet controle VIAS, elektromagnetische klep voor inlaatkleppen, condensator, ontstekingsspoelen, motor controle module, massastroom sensor, elektromagnetische klep voor ventilatievolume EVAP)
51	15	Relais voor gasklep controle
52	10	Stopplicht
53	10	Gecombineerde achterlicht, kentekenplaat verlichting, centrale ambiance verlichting, kaartverlichting, verwarmd voorstoeltje schakelaar, verwarmd achterstoeltje schakelaar, opties connector, ESP schakelaar, 4WD vergrendel schakelaar, asbak verlichting, dashboard verlichting, handschoenenkast verlichting, gecombineerde schakelaar (spiraal) kabel), noodschakelaar, controle apparaat verlichting, automatische hoofdschakelaar achterdeuren, automatische schakelaar achterdeur 8ack, vooraan voeding terug schakelaar, multifunctionele schakelaar, Navi controle-eenheid, DVD-speler, externe spiegel afstandsbediening schakelaar, voorste deur handgreep verlichting, automatische niveau – controle-eenheid
54	10	Dimlicht (links)
55	10	Dimlicht (rechts)
56	15	Grootlicht (links)
57	15	Grootlicht (rechts)
58	15	Relais voor mistlampen
59	10	Relais voor dagrijverlichting
60	30	Relais voor voorste ruitenwissers
61	40	Relais voor koplamp sproeiers
R1	–	Relais voor toeter

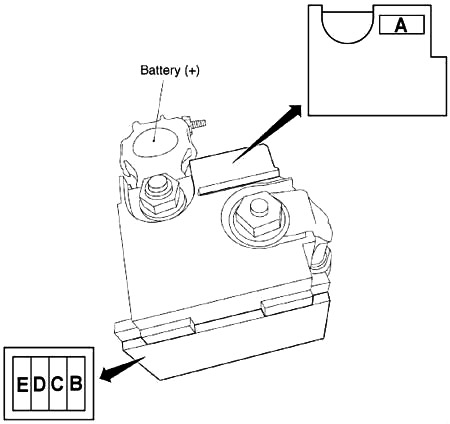

Zekeringenblok (hoofdzekeringen)

Bevindt zich op de positieve terminal van de accu

Nummer	Ampère [A]	Beschrijving
A	250	Generator, starten, zekeringen B, C
B	100	Zekeringen F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38
C	60	Relais voor grootlicht (zekeringen 54, 55), relais voor dimlicht (zekeringen 56, 57), relais voor achterlichten (zekeringen 52, 53), zekeringen 58, 59, 60
D	100	Accessoire relais (zekeringen 18, 19, 20), achterruit ontdooiers relais (zekeringen 13, 14, 15), ventilator relais (zekeringen 21, 22), zekeringen 5, 6, 7, 9, 10, 11, 23, 24, 25, 61
E	80	Ontstekingsrelais (zekeringen 41, 42, 43, 44, 45, 46, 47), zekeringen 48, 49, 50, 51
