Nissan Xterra (1999-2004) – zekeringdoos

Jeroen van Vliet

Nissan Xterra (1999-2004) – schema van de zekering

Productiejaar: 1999, 2000, 2001, 2002, 2003, 2004.

Zekering sigarettenaansteker (voedingsaansluiting) in de Nissan Xterra (1999-2004) is zekering 23 in de zekeringkast.

Zekeringkast van de motorruimte

Nissan Xterra - schema van de zekering - zekeringkast in de motorruimte
Nissan Xterra – schema van de zekering – zekeringkast in de motorruimte
Nr
 Amp [A] Beschrijving
29 7.5 Airconditioning relais;

Dagrijverlichting controle-eenheid (’03 -’04);

Thermische versterker (’99 -’00);

Airconditioning schakelaar (’99 -’00).
30 –  –
31 20 03-04:

Extra voeding
7.5 ’99 -’00:

Relais alarm signaal;

Relais lampje van het alarm.
32 15 01-04:

Toeter relais
10 ’99 -’00:

Toeter relais
33 20 02-04:

Audio versterker
34 15 02-04:

Achterste voedingsaansluiting
35 7.5 Airconditioning relais
36 7.5 Generator
37 15 Rechter koplamp;

Licht schakelaar;

Dagrijverlichting controle-eenheid;

Relais voor voertuigveiligheidslampje.
38 15 Linker koplamp;

Licht schakelaar;

Dagrijverlichting controle-eenheid;

Relais voor voertuigveiligheidslampje;

Verlichting grootlicht indicator.
39 15 Licht schakelaar
40 15 Relais voor mistlampen
41 15 Audio
42 20 Voedingsaansluiting vooraan
43 –  –
44 –  –
a 80 KA24DE:

Generator;

Ontstekings relais

(zekering: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”);

Zekering: “F”, “G”, “17”, “22”, “25”, “26”, “27”,

“28”, “31”, “32”, “33”, “34”, “35”, “36”
120 ’03 -’04 (VG33E, VG33ER):

Generator;

Zekering: “F”, “G”, “J”, “31”, “32”, “33”, “34”, “35”, “36”
100 ’99 -’02 (VG33E, VG33ER):

Generator;

Zekering: “F”, “G”, “J”, “31”, “32”, “35”, “36”
b 80 Accessoire relais

(zekering: “18”, “20”, “23”);

Ventilator relais (zekering: “19”, “24”).
c 40 KA24DE (’03 -’04):

ABS
30 ABS
d 40 ABS
e 40 Ontstekingssleutel
f 30 ’03 -’04 KA24DE:

SECU;

Relais raam omhoog.
40 ’99 -’04:

SECU;

Relais elektrische raam
g 20 03-04:

Extra voeding
20 Koelventilator relais
h. –  –
i –  –
80 VG33E, VG33ER:

Ontstekings relais

(zekering: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”);

Zekering: “31”, “32”, “33”, “35”, “36”.

Zekeringkast van het passagierscompartiment

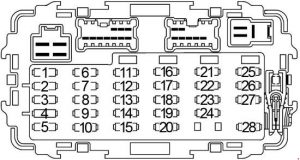

Nissan Xterra – schema van de zekering – zekeringkast in het passagierscompartiment
Nr
 Ampère [A]
 Beschrijving
1 15 Brandstofpomp relais
2 7.5 Nood schakelaar
3 10 Injectoren
4 –  –
5 10 01-04:

ASCD remschakelaar

(remschakelaar met versnellingsblok);

Voertuig veiligheids relais;

SECU;

ASCD controle-eenheid;

Waarschuwingsmodule;

Achterruit ontvochtigings relais;

Achterruit ontvochtigings timer;

Lage bandenspanning waarschuwingssysteem;

Dagrijverlichting controle-eenheid;

Versnelling handhaving controle module

(KA24DE + automatische transmissie).
7.5 ’99 -’00:

ASCD remschakelaar

(remschakelaar met versnellingsblok);

Alarm relais;

SECU;

Hoofd ASCD schakelaar;

Waarschuwingsbel;

Elektrisch raam relais;

Dagrijverlichting controle-eenheid.
6 20 Voorste ruitenwisser motor;

Voorste ruitenwasser motor;

Voorste ruitenwisser schakelaar.
7 7.5 Motor controle module (ECM);

Dagrijverlichting controle-eenheid.
8 10 ABS;

Druk schakelaar.
9 10 Diagnose module airbag sensor
10 10 Achterste ruitenwisser motor;

Achterste ruitenwasser motor.
11 10 Gecombineerde kilometerteller;

Koppeling vergrendel relais;

4WD schakelaar;

Reserve lamp schakelaar;

Neutraal schakelaar transfer;

CAN converter;

Stuurhoek sensor;

Kompas en thermometer;

Gegevensinterface connector.
12 10 Parkeer- en neutraal schakelaar;

Transmissie controle module (TCM).
13 10 Motor controle module (ECM);

EGRC elektromagnetische klep;

EVAP absorber ontluchtingsklep;

Vacuum afsluitklep bypass klep;

Elektromagnetische klep voor de bypass klep van de turbo compressor;
14 15 Verwarmde zuurstofsensor
15 10 IACV-AAC klep;

Gaskleppositie sensor.
16 –  –
17 10 Nood schakelaar;

Afstandsbediening relais (’99 -’00).
18 10 Audio;

Zijspiegel schakelaar;

Voedingsaansluiting relais (’99 -’01).
19 15 Ventilator motor
20 7.5 Lage bandenspanning waarschuwingssysteem (’03 -’04);

SECU.
21 15 ’99 -’01:

Achterruit ontvochtigings relais
22 20 Stoplicht schakelaar;

Aanhangwagen controle-eenheid.
23 15 Sigarettenaansteker
24 15 Ventilator motor
25 15 ’99 -’01:

Achterraam;

Achterruit ontvochtigings relais.
20 02-04:

Achterruit ontvochtigings relais
26 7.5 Gegevensinterface connector;

Kaartlamp;

Interne verlichting;

Lage bandenspanning waarschuwingssysteem (’03 -’04).
27 10 Motor controle module (ECM);

ECM relais (ECCS relais).
28 7.5 Gecombineerde meter;

Sleutelschakelaar;

Veiligheidslamp indicator;

SECU;

Transmissie controle module (TCM).

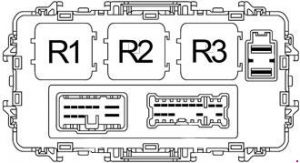

Nissan Xterra – schema van de zekering – zekeringkast in het passagierscompartiment
Nr
 Relais
R1 Accessoire
R2 Ventilator
R3 Ontsteking

Relais van de motorruimte

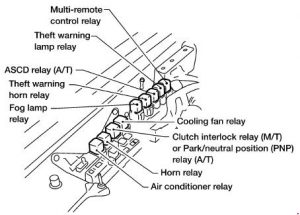

’99 -’01

Nissan Xterra – schema van de zekering – relaiskast motorruimte

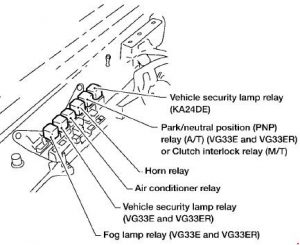

’02 -’04

Nissan Xterra – schema van de zekering – relaiskast van de motorruimte
