Schema van zekeringen en relais – Nissan Teana (J32)

Betreft voertuigen geproduceerd in de jaren:

2008, 2009, 2010, 2011, 2012, 2013, 2014.

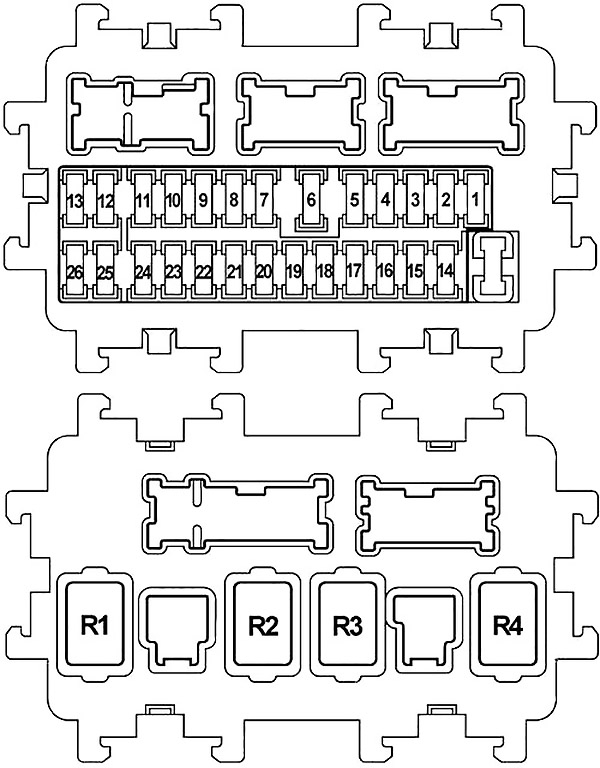

Schema van de zekeringkast op het dashboard

De zekeringkast bevindt zich achter het deksel van het dashboard.

Nummer	Ampère [A]	Beschrijving
1	15	Schakelaar van de verwarmde voorstoel (bestuurderszijde)
		Schakelaar van de verwarmde voorstoel (passagierszijde)
2	10	Diagnose-eenheid van de airbagsensor
3	10	ASCD remschakelaar Stoplichtschakelaar
		Motor voor het afstellen van de linker koplampen
		Motor voor het afstellen van de rechter koplampen
		Elektronisch geregelde elektromagnetische klep voor motormontage
		Dataverbindingsconnector
		Airconditioningdisplay
		Stuurhoekensensor
		Automatische versterker van de airconditioning.
		Besturing van het stuurbekrachtigingssysteem Airconditioningbesturing
		BCM
		Ionisator
		Schakelaar van de verwarmde voorstoel (bestuurderszijde)
		Schakelaar van de verwarmde voorstoel (passagierszijde)
		Schakelaar van de geventileerde voorstoel (bestuurderszijde)
		Schakelaar van de geventileerde voorstoel (passagierszijde)
		Gassensor
		Auto-nivellerende controle-eenheid Achterste zonneklep
		Besturing van de geventileerde voorstoel (passagierszijde)
		Besturing van de geventileerde voorstoel (bestuurderszijde)
		Besturing van de ventilatie van de linker achterstoel
		Schakelaar van de verwarming van de linker achterstoel
		Schakelaar van de ventilatie van de linker achterstoel
Besturing van de ventilatie van de rechter achterstoel
Schakelaar van de geventileerde rechter achterstoel
4	10	Gecombineerde kilometerteller
		AV-controle-eenheid
		Relais van de reserve lamp
		Schakelaar van de parkeer-/neutraalstand
5	10	Relais voor het openen van de brandstofdop
6	10	Slimme buzzer voor sleutelwaarschuwing
		Dataverbindingsconnector
		Automatische versterker van de airconditioning
Sleutelaansluiting
7	10	BCM
		Stoplichtschakelaar
8	–	Niet gebruikt
9	10	Sleutelaansluiting
		Startknop
10	10	BCM
		Zitplaatsgeheugenschakelaar
11	10	TCM
		TCM
		Gecombineerde kilometerteller
12	–	Reserve zekering
13	–	Reserve zekering
14	–	Niet gebruikt
15	10	Buitenspiegel (bestuurderszijde) ontwaseming
		Buitenspiegel (passagierszijde) ontwaseming
		Automatische versterker van de airconditioning.
16	–	Niet gebruikt
17	20	Condensator
18	–	Niet gebruikt
19	–	Niet gebruikt
20	15	Vast zekering
21	10	Audio-eenheid
		Display
		Automatische versterker van de airconditioning.
		BCM
		Multifunctionele schakelaar
		Audio-display
		AV-controle-eenheid
		DVD-speler
		Bose-versterker
		Camera controle-eenheid
		Navi controle-eenheid
		Achterste controle schakelaar
Afstandsbediening voor buitenspiegels
22	15	Vast zekering
23	15	Ventilator relais
24	15	Ventilator relais
25	–	Reserve zekering
26	–	Niet gebruikt
Relais
R1	Ontstekingsrelais
R2	Relais van de achterruitontwaseming
R3	Accessoires relais
R4	Ventilator relais

Zekeringen van de motorruimte

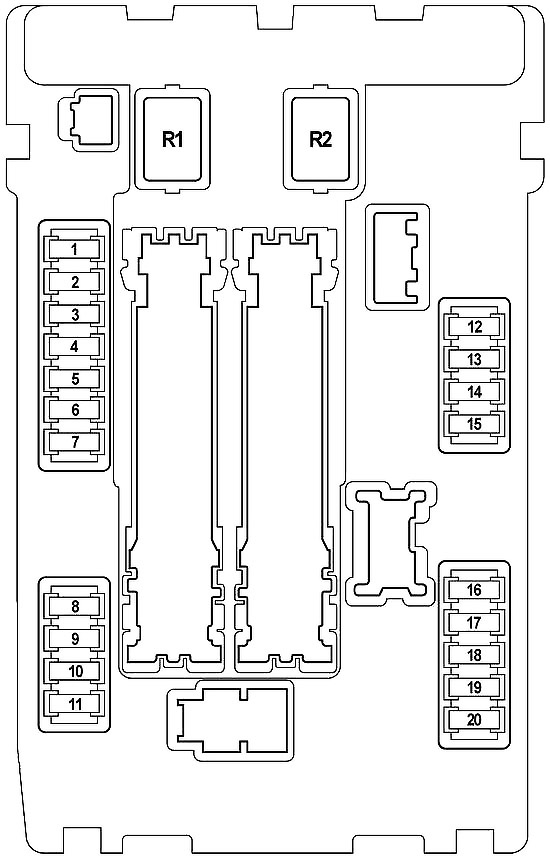

Schema van de zekeringkast nr. 1 (IPDM E/R)

Nummer	Ampère [A]	Beschrijving
1	15	Brandstofpomp relais
		Brandstofniveau sensor en brandstofpomp
Condensator
2	10	Koelventilator relais-2
		Koelventilator relais-3
		Parkeer-/neutraalstand schakelaar
3	10	Extra snelheid sensor
		TCM
		TCM
		Hoofd snelheid sensor
4	10	Brandstofinjector nr. 1
		Brandstofinjector nr. 2
		Brandstofinjector nr. 3
		Brandstofinjector nr. 4
		Brandstofinjector nr. 5
		Brandstofinjector nr. 6
		ECM
5	10	Inclinatiesensor
ABS actuator en elektronische eenheid (besturingseenheid)
6	15	Lucht-brandstofverhouding sensor (A/F) 1 (Bank 1)
		Lucht-brandstofverhouding sensor (A/F) 1 (Bank 2)
		H02S2 (Bank 1, 2)
7	10	Ruitensproeierpomp
8	10	Stuurkolom relais
		Stuurkolom vergrendelingseenheid
9	10	Airconditioning relais
		Compressormotor
10	15	Vias 1 elektromagnetische klep
		Vias 2 elektromagnetische klep
		Elektromagnetische klep voor de inlaatkleppen (bank 1)
		Elektromagnetische klep voor de inlaatkleppen (bank 1)
		Condensator
		Ontstekingsspoel nr. 1 (met vermogenstransistor)
		Ontstekingsspoel nr. 2 (met vermogenstransistor)
		Ontstekingsspoel nr. 3 (met vermogenstransistor)
		Ontstekingsspoel nr. 4 (met vermogenstransistor)
		Ontstekingsspoel nr. 5 (met vermogenstransistor)
		Ontstekingsspoel nr. 6 (met vermogenstransistor)
		ECM
		Massastroom sensor
Elektromagnetische klep voor de dampabsorbervolume regeling
11	15	Relais van de gasklep motorbesturing
		ECM
12	10	Motor voor het afstellen van de linker koplampen
		Motor voor het afstellen van de rechter koplampen
		Geïntegreerde linker voorlamp – Stoplicht
		Geïntegreerde rechter voorlamp – Stoplicht
13	10	Geïntegreerde rechter achterlamp – Achterlicht
		Geïntegreerde linker achterlamp – Achterlicht
		Achterste schakelaar van de zonneklep (achter)
		Achterste controle schakelaar
		Schakelaar van de verwarming van de linker achterstoel
		Schakelaar van de ventilatie van de linker achterstoel
		Schakelaar van de verwarming van de rechter achterstoel
		Schakelaar van de ventilatie van de rechter achterstoel
		Kentekenplaat verlichting links
		Kentekenplaat verlichting rechts
		Achterdeur lampensteun (links)
		VDC schakelaar
		Koplamp afstel schakelaar
		Verlichting in het dashboardkastje
		Airconditioningdisplay
		Kofferbak open schakelaar
		Gecombineerde schakelaar (spiraalkabel)
		Nood schakelaar
		Audio-eenheid
		Verlichting van het controlepaneel
		Airconditioning controle
		Multifunctionele schakelaar
		Audio-display
		AV-controle-eenheid
		Schakelaar van de verwarmde voorstoel (bestuurderszijde)
		Schakelaar van de verwarmde voorstoel (passagierszijde)
		Schakelaar van de verwarmde voorstoel (bestuurderszijde)
		Schakelaar van de verwarmde voorstoel (passagierszijde)
		Schakelaar van de geventileerde voorstoel (bestuurderszijde)
		Schakelaar van de geventileerde voorstoel (passagierszijde)
		Achterste schakelaar van de zonneklep (voor)
		DVD-speler
		Auto-nivellerende controle-eenheid
		Navi controle-eenheid
		Kaartverlichting
		Afstandsbediening voor buitenspiegels
Voordeur lampensteun (passagierszijde)
Achterdeur lampensteun (RH)
14	10	Linker grootlicht
15	10	Rechter grootlicht
16	15	Geïntegreerde linker voorlamp – LO licht (LH)
17	15	Geïntegreerde rechter voorlamp – LO licht (RH)
18	15	Relais van de mistlampen
		Linker mistlamp voor
		Rechter mistlamp voor
19	–	Niet gebruikt
20	30	Relais van de voorruitwissers
		Relais van de hoge stand van de voorruitwissers
		Motor van de voorruitwisser
Relais
R1	Relais van de koelventilator-1
R2	Relais van de startmotor controle

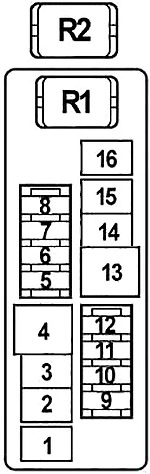

Schema van de zekeringkast nr. 2

Nummer	Ampère [A]	Beschrijving
1	40	Motor van de koelventilator-1
2	40	IPDM E/R
		Zekering: 1,2,3,4 (zekeringen in het dashboard)
		Ontstekingsrelais
		Zekeringkast
3	40	Koelventilator relais-2
Koelventilator relais-3
4	40	Relais van de koplamp sproeiers
		Sproeipomp van de koplampen
5	15	Besturing van de ventilatie van de linker achterstoel
		Besturing van de ventilatie van de rechter achterstoel
6	15	Toeter relais
		Toeter
7	10	Generator
		Relais van de diefstalwaarschuwing toeter
8	15	Besturing van de geventileerde voorstoel (bestuurderszijde)
		Besturing van de geventileerde voorstoel (passagierszijde)
9	–	Niet gebruikt
10	15	Bose-versterker
11	15	Bose-versterker
12	15	Audio-eenheid
		Display
		Audio-display
		AV-controle-eenheid
		DVD-speler
		Camera controle-eenheid
		Navi controle-eenheid
13	40	BCM
		Remcircuit
14	40	ABS
15	30	ABS
16	50	VDC
Relais
R1	Toeter relais
R2	Relais van de koelventilatormotor

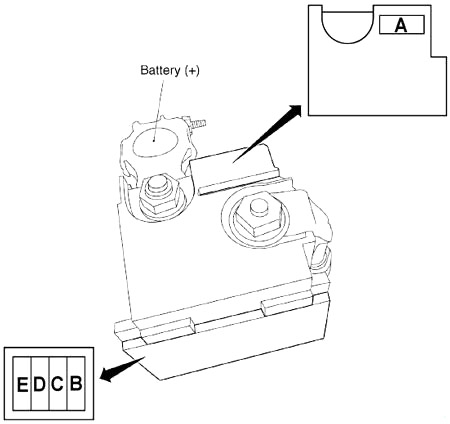

Zekeringkast op de positieve terminal van de accu

Nummer	Ampère [A]	Beschrijving
A	250	Startmotor
		Generator
		Zekering: B, C
B	100	Zekeringkast in de motorruimte (nr. 2)
C	60	Relais van de mistlampen
		Relais van de hoge stand van de koplampen
		Relais van de lage stand van de koplampen
		Relais van de achterlamp
Zekering: 18, 20 (zekeringkast in de motorruimte (nr. 1))
D	100	Relais van de ventilator
		Relais van de achterruitontwaseming
		Zekering: 5, 6, 7, 9, 10, 11 (zekeringen in het dashboard)
E	80	Ontstekingsrelais
		Zekering: 8, 9, 10, 11 (zekeringkast in de motorruimte (nr. 1))
