Opel Movano (2008-2017) – zekeringdoos
Opel Movano (2008) – schema van de zekeringen
Productiejaar: 2008.
Sigarettenaansteker (stroomaansluiting) in de Opel Movano (2008) is een zekering in het zekeringenpaneel.
Zekeringenpaneel van het dashboard
| Symbool | Beschrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klimatisering | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde buitenspiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektronische immobilizer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische ramen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Navigatiesysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ruitenwisserbladen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radio/sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pneumatische ophangingssystemen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmingssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interieurverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wielblokkering preventiesysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klok/interieurverlichting/radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker positie verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter positie verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noodverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Accessoire aansluiting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde voorruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stoplicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterruit sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achter mistlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Injectoren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Elektrisch verstelbare buitenspiegels
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Carrosserie controle module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Opel Movano (2010-2017) – schema van het zekeringenpaneel
Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Sigarettenaansteker (stroomaansluiting) in de Opel Movano (2010-2017) is de zekering 3 in het zekeringenpaneel.

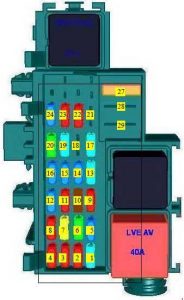

Zekeringenpaneel van het dashboard
| Nummer | Amperages [A] | Beschrijving |
| 1 | 10 | AUDIO-NAVIGATIE SYSTEEM; Verwarming stoel. |
| 2 | 10 | Stroomaansluiting 1 |
| 3 | 10 | Sigarettenaansteker |
| 4 | 10 | Stroomaansluiting 2 |
| 5 | 5 | Dashboard |
| 6 | 30 | Centrale vergrendeling (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Knipperlichten; Achter mistlampen; Carrosserie controle module. |
| 8 | 5 | Diagnose connector |
| 9 | – | – |
| 10 | 5 | ABS; Elektronisch stabiliteitsprogramma (ESP). |
| 11 | 10 | Interieurverlichting; Stoplichten. |
| 12 | 5 | Carrosserie controle module |
| 13 | 15 | Remlicht |
| 14 | 5 | Carrosserie controle module; Elektrische ramen; Klimatisering. |
| 15 | 20 | Verwarmd linker achterraam |
| 16 | 20 | Verwarmd rechter achterraam |
| 17 | 15 | Voorruit sproeier |
| 18 | 5 | Elektronische immobilizer |
| 19 | 15 | Verwarmde stoelen (BFRH2, ADPCNC, adaptieve kit) |
| 20 | – | – |
| 21 | 10 | Afsluitlichten |
| 22 | 10 | Infotainment systeem; Verwarming stoel; Voertuigdisplay; Audio verbindingen; Alarm. |
| 23 | 5 | Handsfree verbinding |
| 24 | 10 | Tachograaf |
| 25 | – | – (basisdiode) |
| 26 | – | – (basisdiode) |
| 27 | 40 | Airconditioning ventilator |
| 28 | 10 | Extra aanpassingen |
| 29 | 40 | Elektrische ramen; Carrosserie controle module. |

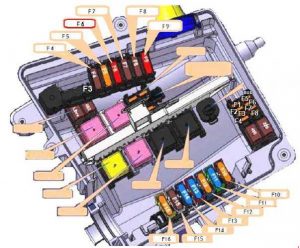

Zekeringenpaneel in de motorruimte
| Nummer | Amperages [A] | Beschrijving |
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ABS ECU |
| F5 | 50 | Extra verwarmingsrelais 1 |
| F6 | 50 | Speciale carrosserie conversie, BUS X62 |
| F7 | 70 | Extra verwarmingsrelais 2 |
| F8 | 70 | Achterlichten; Zekeringenpaneel van het passagierscompartiment; Weerstand van de dieselolie verwarming. |
| F9 | 70 | Relais van het passagierscompartiment en zekeringenpaneel |
| F10 | 50 | Relais van de motor ventilator 3; Relais van de motor ventilator (vermogen afhankelijk van voertuig specificatie). |
| 40 | ||
| F11 | 40 | Relais van de snelheid van de motor ventilator 1; Relais van de snelheid van de motor ventilator 2 (vermogen afhankelijk van voertuig specificatie). |
| 50 | ||
| 60 | ||
| F12 | 40 | Starten |
| F13 | 60 | Verwarmingsinterface |
| F14 | 60 | Verwarmingsinterface |
| F15 | 70 | Relais module van de diesel gloeibougie. |
| F 16 | 40 | Relais van de module van de elektrische pomp van de versnellingsbak. |
| 50 | Zekeringenpaneel 2 | |
| BUS ZEKERING PLAAT (260BA) | ||
| F1 | 5 | Voeding relais van de verlichting controle (GRUAU) Voor- en achterverlichting |
| F2 | 5 | Voeding relais van de verlichting controle (GRUAU) Individuele verlichting (X81) |
| F3 | 15 | Voeding relais 1155 (70 A + extra belasting ontlast relais) |
| F4 | 25 | Voeding relais 1155 (70A + batterij relais BCM) |
| F5 | 10 | Voeding voor multimedia display van kit GRUAU. |
| F6 | 5 | Voeding van de elektronische controller van de deur drempel |
| F7 | – | – |
| F8 | – | – |

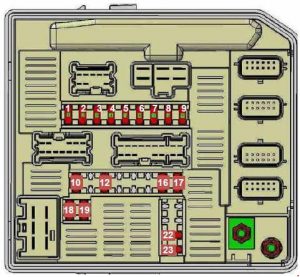

| Nummer | Amperages [A] | Beschrijving |
| F1 | 7,5 | Rechter zijlicht |
| F2 | 7,5 | Linker zijlicht |
| F3 | 10 | Rechter dimlicht |
| F4 | 10 | Linker dimlicht |
| F5 | 20 | Mistlampen |
| F6 | 10 | Linker grootlicht |
| F7 | 10 | Rechter grootlicht |
| F8 | 25 | ABS voeding |
| F9 | 30 | Ruitenwisserbladen |
| F10 | 10 | Airbag PIS (basis ontsteking voeding). |
| F11 | – | – |
| F12 | 20 | Versnellingsbak ECU voeding (voorwielaandrijving). |
| F13 | – | – |
| F14 | – | – |
| F15 | – | – |
| F 16 | 5 | Versnellingsbak PIS (basis ontsteking voeding). |
| F17 | 7,5 | PIS in het passagierscompartiment (basis ontsteking voeding). |
| F18 | 5 | Injectie ECU, relais van de dieselolie verwarming |
| F19 | 10 | Achterlichten PIS (basis ontsteking voeding). |
| F20 | – | – |
| F21 | – | – |
| F22 | 10 | Klimatisering (compressor) |
| F23 | 5 | Ontdooien (relais controle) |

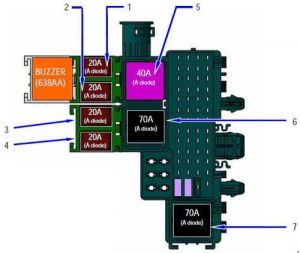

Optioneel zekeringenpaneel
Het bevindt zich aan de rechterzijde (met het stuur aan de linkerkant). Het is bevestigd aan de rechterkant van de dashboardbalk.
| Nummer | Amperages [A] | Beschrijving |
| 1 | 20 | Schuifdeur |
| 2 | 20 | Bagagedeksel |
| 3 | Verwarmde busstoel | |
| 4 | BUS ESP | |
| 5 | 40 | Informatie over de airconditioning |
| 6 | 70 | Voeding van de batterij BCM + |
| 7 | 70 | + extra belasting ontlast voeding |

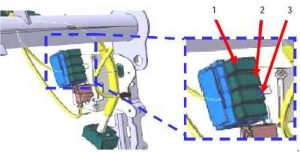

Het relaispaneel van de KPD optie bevindt zich aan de rechterzijde van het dashboard.
| Nummer | Amperages [A] | Beschrijving |
| 1 | 20 | Voeding distributie stroom + 12 V |
| 2 | 20 | Informatie over de motor werking |
| 3 | 20 | Verwarmde stoel |
