Schema van zekeringen en relais – Opel Sintra

Betreft voertuigen geproduceerd in de jaren:

1996, 1997, 1998 en 1999.



Ook bekend als Chevrolet Venture, Pontiac Montana.

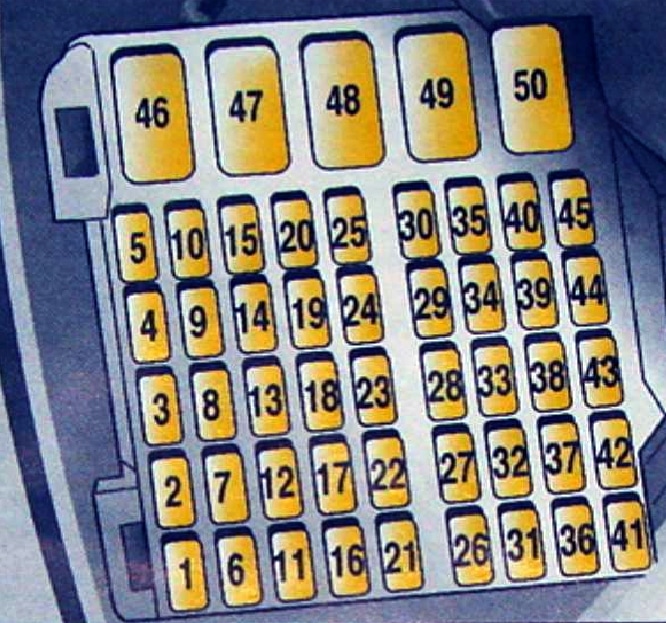

Interieur

Bevindt zich aan het einde van het dashboard.

Beschrijving

1	10A – controle
2	Knipperlichten 20A, remlichten
3	Airbag 15A, gordelspanners
4	Aansteker 10A , interieurventilator, display
5	Informatiedisplay 10A
6	Ruitensproeier 25A
7	Achterruitverwarming 10A, airconditioning, dagrijverlichting
8	Deur 20A
9	Verwarming voor de voorstoelen 10A
10	Ruitensproeier 25A
11	Controle-eenheid 20A
12	Centrale vergrendeling 10A, bediening van de zijspiegels
13	Controle-eenheid 10A
14	Buitenverlichting 15A
15	reserve
16	15A centrale vergrendeling, radio, display, airconditioning
17	Knipperlicht 15A
18	reserve
19	Immobisator 10A
20	10A ABS
21	Achterlicht mistlamp 10A
22	Achterruitverwarming 25A
23	Hoogte-regelaar 20A (slot 30)
24	10A linker dimlicht
25	10A rechter dimlicht
26	Aansteker 30A, aansluitingen
27	Knipperlichten 15A, parkeerlichten, linkerkant
28	Bediening van de brandstofdop 20A
29	10A linkerkant
30	10A rechterkant
31	Controle-eenheid 7,5 A
32	Radio-ontvanger 7,5A
33	Display 10A
34	Aansteker voor sigaretten 15A
35	reserve
36	reserve
37	reserve
38	20A ABS
39	Buitenverwarmer voor de zijspiegels 10A
40	reserve
41	reserve
42	reserve
43	10A ABS
44	Immobisator 10A
45	reserve
46	Elektrische ramen 30A
47	reserve
48	Bediening 30A voor verstelbare voorstoelen, verwarmde voorstoelen
49	Radiatorventilator 30A, airconditioning
50	Buitenverlichting 20A

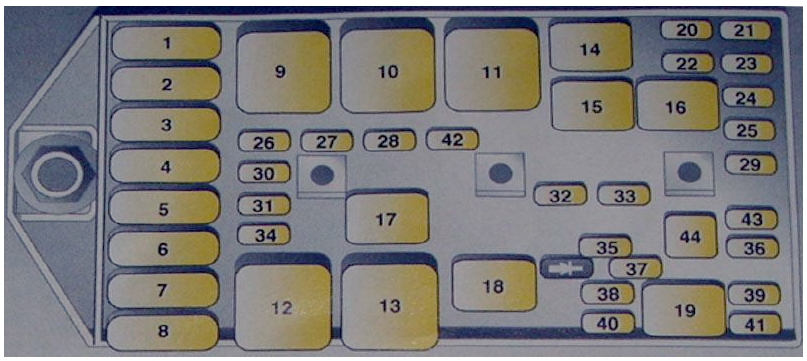

Motor

Bevindt zich nabij de accu

Beschrijving

1	Radiatorventilator 30A
2	Luchtpomp 50A
3	Hoofdzak 60A
4	Hoofdzak 60A
5	Hoofdzak 60A
6	Radiatorventilator 30A
7	Hoofdzak 60A
8	60A start
9 – 19	Relais
20	reserve zekering
21	reserve zekering
22	reserve zekering
23	reserve zekering
24	reserve zekering
25	10A mistlampen
26	Automatische transmissie 10A
27	reserve
28	10A nokkenas positie sensor
29	Toeter 15A, inbraakalarm
30	Ontstekingssysteem 10A, motorcontrole-eenheid
31	15A achteruitrijlichten
32	10A rechter grootlicht
33	10A linker grootlicht
34	Radiatorventilator 10A
35	Brandstofpomp 10A
36	Hoofdlichten sproeier 20A
37	Hoofdlichten sproeier 10A
38	Injectiesysteem 10A, uitlaatgas recirculatiesysteem
39	Motorcontrole-eenheid 15A;
40	Injectiesysteem 10A
41	Automatische transmissie 10A, radiatorventilator
42	Brandstofpomp 15A, lambdasonde
43	reserve
