Peugeot 1007 (2004-2010) – zekeringdoos
Peugeot 1007 (2004-2006) – schema van de zekeringen
Productiejaar: 2004, 2005, 2006.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Peugeot 1007 (2004-2006) is zekering 22 in de zekeringkast in het interieur.

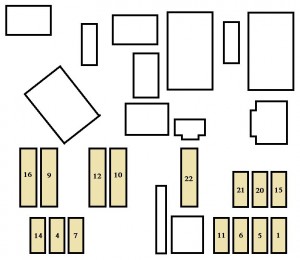

Zekeringkast in het interieur
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Voeding diagnose-aansluiting;
Elektrosloten; Deurschakelaars “Sesame”; Knoppen op het stuur. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Klok;
Multifunctioneel display; Audio-installatie; Audio/telefoon; Alarmunit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Alarm sirene | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Diagnose-aansluiting;
Stuurhoek sensor; Veiligheidsgordel controller. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Alarmunit;
Regen- en lichtsensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Aansluiting voor trekhaak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 40 | Ontwaseming van de achterruit en de buitenspiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Elektrische ramen;
Open dak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Zekeringkast van de motor;
Stuurwielbediening; Airbag- en spannercontroller. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Dashboard;
Multifunctioneel display; Audio-installatie; Audio/telefoon; CD-wisselaar; Klimatisering; Parkeerhulp; Deuren “Sesame”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Centrale vergrendeling;
Supervergrendeling. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Stoplicht rechts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Stoplicht links;
Derde stoplicht. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Extra verlichting;
Kaartleeslampen; Verlichting van het dashboardkastje; Sigarettenaansteker; Elektrische buitenspiegels; Fabrieks audio-installatie; Nummerplaat verlichting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | Bypass PARC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maxi zekeringen
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH1 * | 40 | Linker “Sesame” deuren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH2 * | 40 | Rechter “Sesame” deuren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH3 * | 20 | Verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH4 * | 20 | Audioversterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH5 * | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

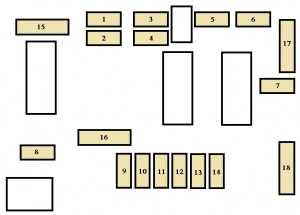

Zekeringkast in de motorruimte
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Verwarmingsmodule (Diesel);
Water aanwezig sensor in diesel; Achtersignalering; Versnellingscontroller “2 Tronic”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | ABS/ESP controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Injectie en stuurbekrachtiging controller;
Rem- en koppelingsschakelaars; Relais voor “2 Tronic”; Extra verwarmingsunit (Diesel); Koelvloeistofniveau sensor (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Mistlampen voor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Wisserpomp voor de koplampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Relais voor de ventilator;
Injectie controller. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Dimlicht links | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Dimlicht rechts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Verstralers links | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Verstralers rechts | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Voor- en achterruitenwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Ontstekingsspoel (benzine);
Elektromagnetische kleppen; Tankontluchting (benzine); Zuurstofsensoren (benzine); Injectoren (benzine); Lucht laag niveau sensor (Diesel); Injectiepomp (Diesel); Hogedrukregeling diesel (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Relais luchtpomp;
Diesel verwarming. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Ruitenwissers | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Luchtventilatoren | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maxi zekeringen
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 * | 30 | Ventilator montage | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 * | 30 | ABS/ESP controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 * | 30 | ABS/ESP controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4 * | 60 | Voeding interface van geïntegreerde systemen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5 * | 70 | Voeding interface van geïntegreerde systemen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6 * | 80 | Linker en rechter “Sésame” deuren;
Audioversterker; Verwarmde stoelen, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF7 * | 30 | Ontsteking, vermogen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8 * | 80 | Elektrische stuurbekrachtiging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peugeot 1007 (2007-2010) – schema van de zekeringkast
Productiejaar: 2007, 2008, 2009, 2010.
Zekering voor sigarettenaansteker (voedingsaansluiting) in de Peugeot 1007 (2007-2010) is zekering 9 in de zekeringkast op het dashboard.
Zekeringkast van de console
| Nr | Amperages [A] | Beschrijving |
| FH1 | – | Niet gebruikt |
| FH2 | 40 | Zekeringkast van de aanhangwagen |
| FH3 | – | Niet gebruikt |
| FH4 | 20 | Audioversterker |
| FH5 | 5 | Controller voor “Sesame” deuren |
| 1 | 15 | Achterruitenwisser |
| 3 | 5 | Airbag- en spannercontroller. |
| 4 | 10 | Diagnose-aansluiting; Koppelingsschakelaar; Stuurhoek sensor; Pomp van de roetfilter. |
| 5 | 30 | Elektrische ramen; Open dak. |
| 6 | – | Niet gebruikt |
| 7 | 5 | Verlichting in de deuren; Verlichting van het dashboardkastje. |
| 8 | 20 | Controller voor het detecteren van lage druk in de banden; Vouwen van de elektrische spiegels; Alarm sirene; Multifunctioneel display; Alarmcontroller; Audio-installatie; Audio/telefoon. |
| 9 | 30 | Audio-installatie; Sigarettenaansteker; 12 V aansluiting (max 100 W). |
| 10 | 15 | Stuurwielbediening |
| 11 | 15 | Diagnose-aansluiting; Laagspanningssleutel; Elektromagneten. |
| 12 | 15 | Airbag- en spannercontroller; Regen/lichtsensor. |
| 13 | 5 | ABS relais; Snelheidsensor; Zekeringkast van de motor; Versnellingspook “2 Tronic”; Remschakelaar. |
| 14 | 15 | Controller voor parkeerhulp; Controllers en schakelaars van de “Sesame” deuren; Dashboard; Veiligheidsgordel waarschuwingsstrip; Airconditioning bedieningspaneel; Koplampverstelling; Handsfree kit. |
| 15 | 30 | Vergrendeling; Ontgrendeling. |
| 17 | 40 | Verwarming van de achterruit en spiegels |
| SH | – | Bypass PARC |
Zekeringkast in de motorruimte
| Nr | Amperages [A] | Beschrijving |
| MF1 | 50 | Ventilator installatie |
| MF2 | 30 | ABS/ESP controller |
| MF3 | 30 | ABS/ESP controller |
| MF4 | 60 | Voeding van de interface van geïntegreerde systemen |
| MF5 | 60 | Voeding van de interface van geïntegreerde systemen |
| MF6 | 30 | Controller van de “2 Tronic” |
| MF7 | 80 | Zekeringkast van het passagierscompartiment; Controller van de “Sesame” deuren. |
| MF8 | 80 | Elektrische stuurbekrachtiging |
| 1 | 20 | Voeding van de motorcontroller en ventilator; Injectiecontroller (Diesel); Injectiepomp (Diesel); Luchtverwarming elektromagnetische kleppen (Diesel); Luchtstroomsensor (Diesel). |
| 2 | 15 | Claxon |
| 3 | 10 | Voor- en achterruitenwisserpomp |
| 4 | 20 | Koplampenwissers pomp |
| 5 | 15 | Brandstofpomp (benzine) |
| 6 | 10 | Controller voor stuurbekrachtiging; Water sensor in diesel; Voertuig snelheidsensor. |
| 7 | 10 | Schakel- en beschermingsunit (Diesel); Koelvloeistofniveau sensor van de motor (Diesel). |
| 8 | 25 | Startmotor |
| 9 | 10 | ABS/ESP controller; ABS deactiveringsrelais; Remschakelaar. |
| 10 | 30 | Actuatoren van de motorcontroller Benzine: ontstekingsspoelen, lambda sondes, injectoren, tankventilatie, variabele fase elektromagnetische kleppen, instelbare thermostaat; Diesel: injectiecontroller, luchtstroomsensor, injectiepomp, diesel olie drukregelaar, EGR drukregeling, elektromagnetische turbo kleppen; Ventilatie verwarmers; Diesel verwarming. |
| 11 | 40 | Luchtventilatoren |
| 12 | 30 | Ruitenwissers van de voorruit (laag/hoge snelheid). |
| 13 | 40 | Geïntegreerde systeeminterface |
| 14 | – | Niet gebruikt |
| 15 | 10 | Dimlicht rechts |
| 16 | 10 | Dimlicht links |
| 17 | 15 | Verstralers links |
| 18 | 15 | Verstralers rechts |
Maxi zekeringen
| Nr | Amperages [A] | Beschrijving |
| MF1 | 50 | Ventilator installatie |
| MF2 | 30 | ABS/ESP controller |
| MF3 | 30 | ABS/ESP controller |
| MF4 | 60 | Voeding van de interface van geïntegreerde systemen |
| MF5 | 60 | Voeding van de interface van geïntegreerde systemen |
| MF6 | 30 | Controller van de “2 Tronic” |
| MF7 | 80 | Zekeringkast van het passagierscompartiment; Controller van de “Sesame” deuren. |
| MF8 | 80 | Elektrische stuurbekrachtiging |
