Peugeot 107 (2005-2018) – zekeringdoos
In dit artikel vind je de zekeringdiagrammen van de Peugeot 107 2005-2018, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

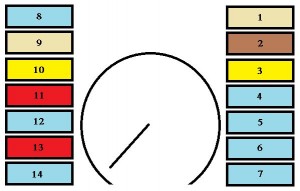

Peugeot 107 (2005-2007) – zekeringdiagram
Productiejaar: 2005, 2006, 2007.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 107 (2005-2007) is de zekering 11 in de zekeringkast.
Zekeringkasten van het dashboard
Ze bevinden zich aan beide zijden van het dashboard onder de bekleding.
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Remlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ontwaseming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Achterlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Diagnosetool | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Achteruitrijlicht;
Dashboard. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Ontwaseming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Injectiecontrole | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Voeding brandstofindicator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Knipperlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Accessoires;
12 V aansluiting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Verdamping;
ABS; Ventilator relais; Voor- en achterknipperlichten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Airbagcontroller;
Motorcontroller; Motorimmobilizer; Ontsteking bobine. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Klimatisering | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 40 | Accessoires;
Verdamping; ABS; Ventilator relais; Voor- en achterknipperlichten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Elektrische ramen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 40 | Verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

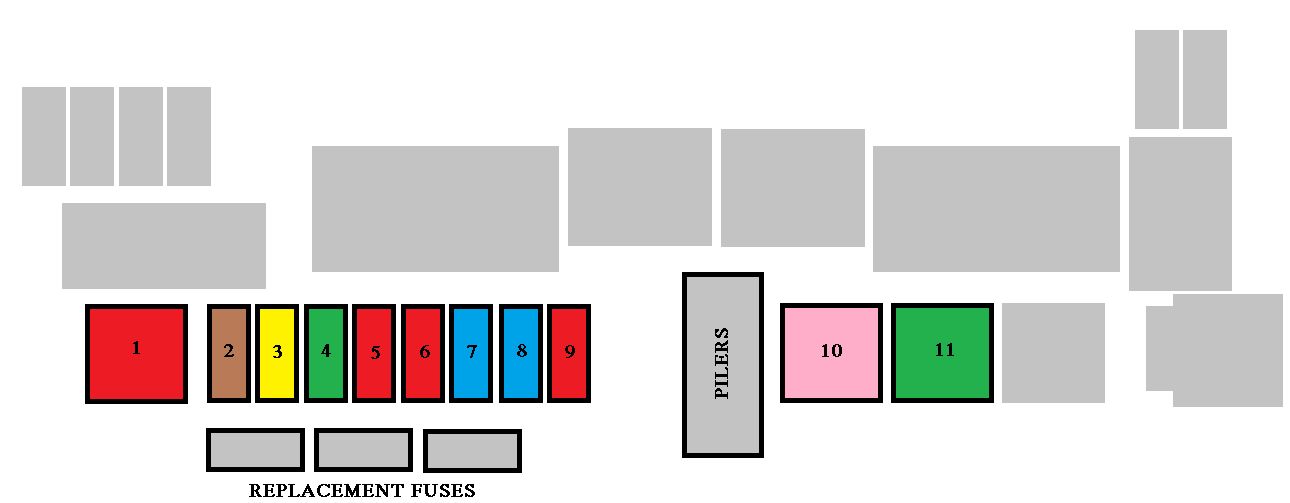

Zekeringkast in de motorruimte
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | 2 Tronic versnellingsbak;
Ventilator groep (diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Verlichting met dagrijverlichting | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | ABS controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | Voeding ontstekingsschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Alarmlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Interieurverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Benzine – motorcontroller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Diesel – motorcontrole-eenheid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Ventilator groep (benzine) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

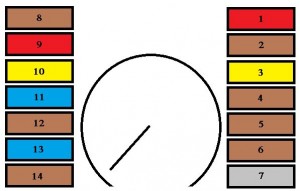

Peugeot 107 (2008-2011) – zekeringdiagram
Productiejaar: 2008, 2009, 2010, 2011.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 107 (2008-2011) is de zekering 11 in de zekeringkast.
Zekeringkasten van het dashboard
Ze bevinden zich aan beide zijden van het dashboard onder de bekleding.
| Nr | Amp [A] | Beschrijving |
| 1 | 10 | Remlichten; ABS; Verlichting van de “2 Tronic” versnellingsbak. |
| 2 | 25 | Centrale vergrendeling/devergrendeling |
| 3 | 20 | Ontwaseming van de achterruit |
| 4 | 7,5 | Achterlichten; Nummerplaatverlichting; Dashboard; Display. |
| 5 | 7,5 | Diagnosetool |
| 6 | 7,5 | Achteruitrijlicht; Dashboard; “2 Tronic” versnellingsbak. |
| 7 | – | – |
| 8 | 7,5 | ABS; Stuurbekrachtiging; Klimatisering; Ventilator montage. |
| 9 | 10 | Achterlichten; Centrale vergrendeling/devergrendeling; Elektrische ramen; Ontwaseming van de achterruit; Tellers; Klimatisering; Verwarming; Tachometer. |
| 10 | 20 | Voor- en achterruitenwissers |
| 11 | 15 | Audio-installatie; Elektronische motorimmobilizer; 12 V aansluiting (max 120 W). |
| 12 | 7,5 | Ontwaseming van de achterruit; ABS; Ventilator groep; Voor- en achterruitenwissers; Stuurbekrachtiging; Centrale vergrendeling/devergrendeling; Klimatisering; Elektrische ramen; Tellers; Tachometer. |
| 13 | 15 | Airbag; Motorcontroller; Elektronische motorimmobilizer; “2 Tronic” versnellingsbak; Dashboard. |
| 14 | 7,5 | Klimatisering |
| 15 | 40 | Accessoires; Ontwaseming; ABS; Ventilator relais; Voor- en achterruitenwissers. |
| 16 | 30 | Elektrische ramen |
| 17 | 40 | Verwarming; Klimatisering. |
Zekeringkast in de motorruimte
| Nr | Amp [A] | Beschrijving |
| 1 | 50 | 2 Tronic; Ventilator groep (diesel). |
| 2 | 10 | Verlichting |
| 20 | Verlichting met dagrijverlichting | |
| 3 | 30 | ABS controle-eenheid |
| 4 | 30 | Voeding ontstekingsschakelaar |
| 5 | 10 | Alarmlichten; Waarschuwingslichten op het dashboard; Richtingaanwijzers. |
| 6 | 10 | Verlichting |
| 7 | 15 | Interieurverlichting; Tellers; Audio-installatie; Dashboard; Tachometer |
| 8 | 15 | Benzine – motorcontroller |
| 25 | Diesel – motorcontrole-eenheid | |
| 9 | 10 | Toeter |
| 10 | 30 | Ventilator groep (benzine) |
| 11 | 40 | ABS/ESP |
| 12 | 50 | Stuurbekrachtiging |

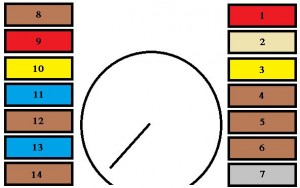

Peugeot 107 (2012-2014) – zekeringdiagram
Productiejaar: 2012, 2013, 2014.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 107 (2012-2014) is de zekering 15 in de zekeringkast.
Zekeringkasten van het dashboard
Ze bevinden zich aan beide zijden van het dashboard onder de bekleding.
| Nr | Amp [A] | Beschrijving |
| 1 | 10 | Remlichten; ABS; Verlichting van de “2 Tronic” versnellingsbak. |
| 2 | 25 | Centrale vergrendeling/devergrendeling; Afstandsbediening. |
| 3 | 20 | Ontwaseming van de achterruit |
| 4 | 7,5 | Achterlichten; Nummerplaatverlichting; Dashboard; Display; Verlichting van de koplampen; Dagrijverlichting LED; Positielichten. |
| 5 | 7,5 | Diagnosetool |
| 6 | 7,5 | 2 Tronic; Achteruitrijlicht; ESP; Dagrijverlichting LED; Dashboard; Tachometer. |
| 7 | – | Niet gebruikt |
| 8 | 7,5 | ABS; Stuurbekrachtiging; Klimatisering; Ventilator montage. |
| 9 | 10 | Achteruitrijlicht; Centrale vergrendeling/devergrendeling; Elektrische ramen; Ontwaseming van de achterruit; Tachometer; Klimatisering; Verwarming; Tachometer; Afstandsbediening. |
| 10 | 20 | Voor- en achterruitenwissers en ruitensproeiervloeistof |
| 11 | 15 | Audio-installatie; 12 V aansluiting (max. 120 W). |
| 12 | 7,5 | Verwarmbare achterruit; ABS; Ventilator groep; Voor- en achterruitenwissers en ruitensproeier; Stuurbekrachtiging; Centrale vergrendeling/devergrendeling; Klimatisering; Verwarming; Elektrische ramen; Tachometer; Tachometer; Afstandsbediening; Achteruitrijlicht. |
| 13 | 15 | Airbag; Brandstofinjectiesysteem; 2 Tronic; Dashboard; Tachometer; Dagrijverlichting LED. |
| 14 | 7,5 | Klimatisering; Verwarming. |
| 15 | 40 | Audio-systeem; 12 V aansluiting; Voor- en achterruitenwissers; Stuurbekrachtiging; ABS/ESP; Ventilator groep voor koeling. |
| 16 | 30 | Elektrische ramen |
| 17 | 40 | Verwarming; Klimatisering. |
Zekeringdiagram in de motorruimte
| Nr | Amp [A] | Beschrijving |
| 1 | 5 | Dagrijverlichting LED |
| 2 | 20 | Voor mistlampen |
| 3 | 10 | Linker voorlamp |
| 4 | 10 | Rechter voorlamp |
| 5 | 7,5 | 2 Tronic; Brandstofinjectiesysteem. |
| 6 | 7,5 | 2 Tronic; Brandstofinjectiesysteem. |
| 7 | 30 | Dagrijverlichting LED; Voor mistlampen. |
| 8 | 25 | ABS |
| 30 | ABS/ESP (met VSC) | |
| 9 | 30 | Startmotor; Verwarmbare achterruit; ABS; Ventilator groep voor koeling; Voor- en achterruitenwissers en ruitensproeier; Stuurbekrachtiging; Centrale vergrendeling/devergrendeling; Klimatisering; Verwarming; Elektrische ramen; Tachometer; Tachometer; Afstandsbediening; Achteruitrijlicht; Airbag; Brandstofinjectiesysteem; 2 Tronic; Dashboard; Dagrijverlichting LED. |
| 10 | 10 | Alarmlichten; Dashboard; Toerenteller; Richtingaanwijzers. |
| 11 | 20 | Linker voorlamp; Rechter voorlamp. |
| 12 | 15 | Interieurverlichting; Tachometer; Audio-installatie; Dashboard; Toerenteller. |
| 13 | 15 | Brandstofinjectiesysteem; Ventilator groep voor koeling. |
| 14 | 10 | Toeter |
| 15 | 7,5 | Reserve zekering |
| 16 | 10 | Reserve zekering |
| 17 | 15 | Reserve zekering |
| 18 | 50 | 2 Tronic |
| 19 | 30 | Ventilator groep voor koeling |
| 40 | ||
| 20 | 40 | ABS |
| 50 | ABS/ESP (met VSC) | |
| 21 | 50 | Stuurbekrachtiging |
Peugeot 107 (2005-2018) – zekeringdiagram van de zekeringkast
Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot 107 (2005-2018) is de zekering 11 in de zekeringkast op het dashboard.
Zekeringkasten van het dashboard
| Nr | Amperages [A] | Beschrijving |
| 1 | 10 | Remlichten; ABS; Tronic versnellingsbak. |
| 2 | 25 | Centrale vergrendeling; Afstandsbediening. |
| 3 | 20 | Ontwaseming van de achterruit |
| 4 | 7.5 | Achterlichten; Nummerplaatverlichting; Dashboard; Display; Verlichting van de koplampen; Dagrijverlichting LED; Positielichten. |
| 5 | 7.5 | Diagnosetool |
| 6 | 7.5 | Tronic versnellingsbak; Achterlichten; ESP; Dagrijverlichting LED; Dashboard; Tachometer. |
| 7 | 7.5 | Ontwaseming |
| 8 | 7.5 | ABS/ESP; Stuurbekrachtiging; Ventilator montage. |
| 9 | 10 | Achteruitrijlicht; Centrale vergrendeling; Elektrische ramen; Ontwaseming van de achterruit; Tachometer; Klimatisering; Verwarming; Tachometer; Afstandsbediening |
| 10 | 20 | Voor- en achterruitenwissers; Ruitensproeiervloeistof. |
| 11 | 15 | Audio-installatie; 12 V aansluiting (max 120 W). |
| 12 | 7.5 | Verwarmbare achterruit; ABS; Ventilator groep; Voor- en achterruitenwissers en ruitensproeier; Stuurbekrachtiging; Centrale vergrendeling; Klimatisering; Verwarming; Elektrische ramen; Tachometer; Tachometer; Afstandsbediening; Achteruitrijlicht. |
| 13 | 15 | Airbag; Brandstofinjectiesysteem; Versnellingsbak; Dashboard; Tachometer; Dagrijverlichting LED. |
| 14 | 7.5 | Klimatisering; Verwarming. |
| 15 | 40 | Audio-systeem; 12 V aansluiting; Voor- en achterruitenwissers; Stuurbekrachtiging; ABS/ESP; Ventilator groep voor koeling. |
| 16 | 30 | Elektrische ramen |
| 17 | 40 | Klimatisering; Verwarming. |
Zekeringkast in de motorruimte
2005-2012
2012-2018
| Nr | Amperages [A] | Beschrijving |
| 1 | 5 | Dagrijverlichting LED |
| 2 | 20 | Voor mistlampen |
| 3 | 10 | Linker voorlamp |
| 4 | 10 | Rechter voorlamp |
| 5 | 7,5 | 2 Tronic; Brandstofinjectiesysteem. |
| 6 | 7,5 | 2 Tronic; Brandstofinjectiesysteem. |
| 7 | 30 | Dagrijverlichting LED; Voor mistlampen. |
| 8 | 25 | ABS |
| 30 | ABS/ESP (met VSC) | |
| 9 | 30 | Startmotor; Verwarmbare achterruit; ABS; Ventilator groep voor koeling; Voor- en achterruitenwissers en ruitensproeier; Stuurbekrachtiging; Centrale vergrendeling/devergrendeling; Klimatisering; Verwarming; Elektrische ramen; Tachometer; Tachometer; Afstandsbediening; Achteruitrijlicht; Airbag; Brandstofinjectiesysteem; 2 Tronic; Dashboard; Dagrijverlichting LED. |
| 10 | 10 | Alarmlichten; Dashboard; Tachometer; Richtingaanwijzers. |
| 11 | 20 | Linker voorlamp; Rechter voorlamp. |
| 12 | 15 | Interieurverlichting; Tachometer; Audio-installatie; Dashboard; Toerenteller. |
| 13 | 15 | Brandstofinjectiesysteem; Ventilator groep voor koeling. |
| 14 | 10 | Toeter |
| 15 | 7,5 | Reserve zekering |
| 16 | 10 | Reserve zekering |
| 17 | 15 | Reserve zekering |
| 18 | 50 | 2 Tronic |
| 19 | 30/40 | Ventilator groep voor koeling |
| 20 | 40 50 | ABS; ABS/ESP (met VSC). |
| 21 | 50 | Stuurbekrachtiging |
