Peugeot Boxer (1994-2022) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Peugeot Boxer (1994–2022), krijg je informatie over de locatie van de zekeringpanelen in het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Peugeot Boxer (1994-2003) – schema van de zekeringkast

Productiejaar: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Boxer (1994-2003) is de zekering 44 in de zekeringkast op het dashboard aan de linkerkant.

Zekeringkast in de motorruimte

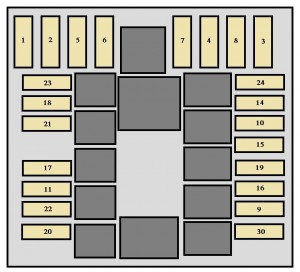

Peugeot Boxer – zekeringen – motorruimte
Nr Amp [A] Beschrijving
1 * 80 Zekeringkast 27 zekeringen

in het passagiersgedeelte.
2 * 50 Hulpelement verwarming;

Verwarmingsweerstand (motoren 2,8 liter).
3 * 30 Startschakelaar
4 * 50 Antiblokkeersysteem (ABS)
5 * 40 Koelsysteem
6 * 40 Ventilatorgroep (lage snelheid)
7 * 40/60 Ventilatorgroep (hoge snelheid);

Relais van de ventilatorgroep

(hoge snelheid met airconditioning).
8 30 Ruitensproeipomp
9 15 Verlichting en mistlampen
10 15 Toeter;

Stuurwielbediening.
11 15 Motorbesturingseenheid (hulp)
14 10 Rechtdoorgaande koplamp
15 10 Linkerkoplamp
16 7,5 Voeding motorbesturingseenheid;

Transponder.
17 10 Motorbesturingseenheid (hoofd)
18 7,5 Motorbesturingseenheid;

Transponder.
19 7,5 Airconditioningcompressor
20 30 PTC
21 15 Brandstofpomp
22 20 Motorbesturingseenheid (hoofd)
23 10 Automatische transmissie
24 15 Automatische transmissie
30 15 Verlichting voor en achter
* De maxi zekeringen bieden extra

bescherming voor elektrische systemen.

Zekeringen op het dashboard

Zekeringkast aan de linkerkant

Peugeot Boxer – zekeringen – dashboard (links)
Nr Amp [A] Beschrijving
12 5 Rechter positie verlichting

voor en achter.
13 5 Linker positie verlichting

voor en achter.
24 5 Nummerplaat verlichting

en aanhangwagen;

Waarschuwingslampje

zijverlichting;

Verlichtingsschakelaar.
25 7,5 Audio-installatie
26 7,5 Remlichten
27 7,5 Elektrische spiegels;

Cruise control;

Telefoon;

Chronotachograaf;

Afstandsbediening;

Alarm.
31 10 Achterspeigel verlichting;

Relais voor de voorste

mistlampen;

Relais voor airconditioning;

Relais voor verwarmde spiegels;

Relais voor achterruitverwarming;

12 V aansluiting.
32 15 Audio-installatie
33 7,5 Achterspeigel verlichting
35 7,5 ABI – Elektrische raamcontrole
36 – Niet gebruikt
37 10 Instrumentenpaneel
39 10 Interne verlichting;

Diagnose aansluiting EOBD.
42 7,5 ABS
43 20 Ruitensproeipomp
44 15 Sigarettenaansteker
46 – Niet gebruikt
49 20 Verlichting voor de koplampen
50 7,5 Airbag
51 10 PCS (minibus)
52 20 Voedingsaansluiting vooraan
53 10 Knipperlichten;

Alarmlichten;

Instrumentenpaneel.
55 30 Elektrische ventilator

passagiersgedeelte;

Webasto besturing;

Verwarming/airconditioning ventilatie;

Webasto verwarming ventilatie;

Webasto voeding.
62 – Niet gebruikt

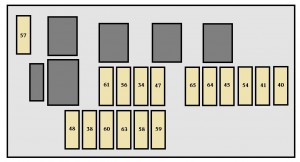

Zekeringkast aan de rechterkant

Peugeot Boxer – zekeringen – dashboard (rechts)
Nr Amp [A] Beschrijving
34 10 Chronotachograaf;

Telefoon;

Alarm;

Afstandsbediening;

Airconditioning controle.
38 20 Niet gebruikt
40 15 Verwarmd achterraam rechts
41 10 Verwarmde buitenspiegels
45 15 Verwarmde bestuurdersstoel
47 20 Elektrisch raam voor de linker deur (ABI).
48 20 Elektrisch raam voor de rechter deur (ABI).
54 15 Verwarmd achterraam links
56 30 Extra airconditioning
57 15 Extra verwarmingsventilatie
58 5 Webasto klok
59 15 Airconditioning voeding
60 10 Alarm
61 15 Webasto installatie
63 20 Niet gebruikt
64 20 Voedingsaansluiting achter;

Ingang ventilatie (minibus versie).
65 10 Aansluiting voor speciale apparatuur

Peugeot Boxer (2004-2006) – schema van de zekering

Productiejaar: 2004, 2005, 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Boxer (2004-2006) is de zekering 44 in het zekeringpaneel op het dashboard aan de linkerkant.

Schema van de zekeringen in de motorruimte

Peugeot Boxer – zekeringen – motorruimte
Nr Amp [A] Beschrijving
1 * 60 Zekeringkast 27 zekeringen

in het passagiersgedeelte.
2 * 50 Hulpelement verwarming;

Verwarmingsweerstand (motoren 2,8 liter).
3 * 30 Startschakelaar
4 * 50 Antiblokkeersysteem (ABS)
5 * 40 Koelsysteem
6 * 40 Ventilatorgroep (lage snelheid)
7 * 40/60 Ventilatorgroep (hoge snelheid);

Relais van de ventilatorgroep

(hoge snelheid met airconditioning).
8 30 Ruitensproeipomp
9 15 Verlichting en mistlampen
10 15 Toeter;

Stuurwielbediening.
11 15 Motorbesturingseenheid

(hulp).
14 10 Rechtdoorgaande koplamp
15 10 Linkerkoplamp
16 7,5 Voeding van de motorbesturingseenheid;

Transponder.
17 10 Motorbesturingseenheid

(hoofd).
18 7,5 Motorbesturingseenheid;

Transponder
19 7,5 Airconditioningcompressor
20 30 PTC
21 15 Brandstofpomp
22 20 Motorbesturingseenheid

(hoofd).
23 10 Automatische transmissie
24 15 Automatische transmissie –

werking op LPG/CNG.
30 15 Verlichting voor en achter
* De maxi zekeringen bieden extra

bescherming voor elektrische systemen.

Zekeringen op het dashboard

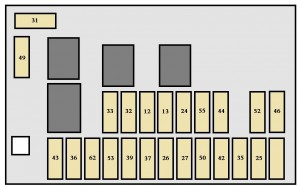

Schema van de zekering aan de linkerkant

Peugeot Boxer – zekeringen – dashboard (links)
Nr Amp [A] Beschrijving
12 5 Rechter positie verlichting

voor en achter.
13 5 Linker positie verlichting

voor en achter.
24 5 Nummerplaat verlichting

en aanhangwagen;

Waarschuwingslampje

donderverlichting;

Verlichtingsschakelaar.
25 7,5 Audio-installatie
26 7,5 Remlichten
27 7,5 Elektrische spiegels;

Cruise control;

Telefoon;

Chronotachograaf;

Afstandsbediening;

Alarm.
31 10 Achterspeigel verlichting;

Relais voor de voorste

mistlampen;

Relais voor airconditioning;

Relais voor verwarmde spiegels;

Relais voor achterruitverwarming;

12 V aansluiting.
32 15 Audio-installatie
33 7,5 Achterspeigel verlichting
35 7,5 ABI – Elektrische raamcontrole
36 – Niet gebruikt
37 10 Instrumentenpaneel
39 10 Interne verlichting;

Diagnose aansluiting EOBD.
42 7,5 ABS
43 20 Ruitensproeipomp
44 15 Sigarettenaansteker
46 – Niet gebruikt
49 20 Verlichting voor de koplampen
50 7,5 Airbag
51 10 PCS (minibus)
52 20 Voedingsaansluiting vooraan
53 10 Knipperlichten;

Alarmlichten;

Instrumentenpaneel.
55 30 Elektrische ventilator

passagiersgedeelte;

Webasto besturing;

Verwarming/airconditioning ventilatie;

Webasto verwarming ventilatie;

Webasto voeding.
62 – Niet gebruikt

Schema van de zekering aan de rechterkant

Peugeot Boxer – zekeringen – dashboard (rechts)
Nr Amp [A] Beschrijving
34 10 Chronotachograaf;

Telefoon;

Alarm;

Afstandsbediening;

Airconditioning controle.
38 20 Niet gebruikt
40 15 Verwarmd achterraam rechts
41 10 Verwarmde buitenspiegels
45 15 Verwarmde bestuurdersstoel
47 20 Elektrisch raam voor de linker deur (ABI).
48 20 Elektrisch raam voor de rechter deur (ABI).
54 15 Verwarmd achterraam links
56 30 Extra airconditioning
57 15 Extra verwarmingsventilatie
58 5 Webasto klok
59 15 Airconditioning voeding
60 10 Alarm
61 15 Webasto installatie
63 20 Niet gebruikt
64 20 Voedingsaansluiting achter;

Ingang ventilatie (minibus versie).
65 10 Aansluiting voor speciale apparatuur

Peugeot Boxer (2006-2010) – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Boxer (2006-2010) is de zekering 44 in de zekeringkast op het dashboard.

Zekering in het dashboard aan de bestuurderszijde

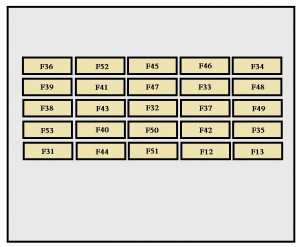

Peugeot Boxer – zekeringen – dashboard
Nr Amp [A] Beschrijving
12 7,5 Rechtdoorgaande koplamp
13 7,5 Linkerkoplamp;

Hoogteverstelling koplamp.
31 7,5 Voeding relais
32 10 Interne verlichting van de minibus;

Waarschuwingslampjes
33 15 12 V aansluiting achter
34 – Niet gebruikt
35 7,5 Achterspeigel verlichting;

Water aanwezigheid sensor

in de diesel
36 20 Deur vergrendelings-/ontgrendelingsmodule
37 10 Remlichtschakelaar;

Derde remlicht;

Instrumentenpaneel.
38 10 Interne relais
39 10 Audio-installatie;

Diagnose aansluiting;

Waarschuwingssirene;

Programmeerbare controle

extra verwarming;

Klimaatcontrole;

Chronotachograaf.
40 15 Ontdooiing:

achterraam (linkerkant),

spiegel (passagierszijde).
41 15 Ontdooiing:

achterraam (rechterkant),

spiegel (bestuurderszijde).
42 7,5 ABS controller en sensor;

ESP sensor;

Remlichtschakelaar.
43 30 Voorste ruitenwissermotor
44 20 Sigarettenaansteker;

12 V aansluiting vooraan.
45 7,5 Elektrische schakelaars voor ramen en spiegels

(bestuurderszijde);

Elektrisch raam passagier.
46 – Niet gebruikt
47 20 Bestuurdersraam motor
48 20 Passagiersraam motor
49 7,5 Regen/luminisiteit sensor;

Audio-installatie;

Bestuurdersraam motor;

Alarm;

Bedieningselementen op het instrumentenpaneel.
50 7,5 Airbag en spanners
51 7,5 Chronotachograaf;

Cruise control;

Klimaatcontrole.
52 7,5 Relais passagierscompartiment
53 7,5 Instrumentenpaneel;

Achterspeigel verlichting.

Schema van de zekering aan de bestuurderszijde

Peugeot Boxer – zekeringen – montante deur bestuurderszijde
Nr Amp [A] Beschrijving
54 – Niet gebruikt
55 15 Verwarmde stoelen
56 15 12 V aansluiting achter;

Sigarettenaansteker.
57 10 Ventilatie en verwarming motor

onder de bestuurdersstoel.
58 10 Knipperlichten
59 – Niet gebruikt
60 – Niet gebruikt
61 – Niet gebruikt
62 – Niet gebruikt
63 10 Programmeerbare schakelaar

extra verwarming.
64 – Niet gebruikt
65 30 Achterste ventilator

Zekeringen in de motorruimte

Peugeot Boxer – zekeringen – compartiment motor
Nr Amp [A] Beschrijving
1 40 Voeding ABS/ESP pomp
2 50 Verwarmingsmodule diesel
3 30 Ontstekingssleutel
4 20 Programmeerbare extra brander
5 20 Programmeerbare relais

voor extra verwarming.
6 40/60 Ventilatorgroep (hoge snelheid)
7 40/60 Ventilatorgroep (lage snelheid)
8 40 Airconditioning
9 20 Ruitensproeipomp voor
10 15 Toeter
11 15 Eenheid en relais

diesel verwarming.
14 7,5 Rechtdoorgaande koplamp rechts
15 7,5 Rechtdoorgaande koplamp links
16 7,5 Motorbesturingseenheid
17 10 Motorbesturingseenheid
18 7,5 Motorbesturingseenheid
19 7,5 Airconditioningcompressor
20 30 Ruitensproeipomp voor de koplampen
21 15 Voeding brandstofpomp
22 20 Motorbesturingseenheid
23 30 Voeding elektromagnetische kleppen

ABS/ESP.
24 – Niet gebruikt
30 15 Voorste mistlampen

Peugeot Boxer (2011-2012) – schema van de zekering

Productiejaar: 2011, 2012.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Boxer (2011-2012) is de zekering 15 in het zekeringpaneel in de motorruimte.

Zekeringen op het dashboard aan de passagierszijde

Peugeot Boxer – zekeringen – dashboard – passagierszijde
Nr Amp [A] Beschrijving
12 7,5 Rechtdoorgaande koplamp rechts
13 7,5 Rechtdoorgaande koplamp links;

Hoogteverstelling koplamp.
31 5 Voeding relais
32 7,5 Interne verlichting
33 20 Batterij sensor
34 20 Interne verlichting minibus;

Gevarendriehoek
36 10 Audio-installatie;

Diagnose aansluiting;

Waarschuwingssirene;

Programmeerbare controle

extra verwarming;

Klimaatcontrole;

Tachograaf;

Batterij.
37 7,5 Remlichtschakelaar;

Derde remlicht;

Dashboard.
38 20 Centrale vergrendeling
42 5 ABS controller en sensor;

ESP sensor;

Remlichtschakelaar.
47 20 Bestuurdersraam motor
48 20 Passagiersraam motor
49 5 Audio-installatie;

Bedieningselementen

op het dashboard.
50 7,5 Airbag groep

en spanners
51 5 Tachograaf;

Cruise control;

Klimaatcontrole;

Achterspeigel verlichting;

Water aanwezigheid sensor

in de diesel.
53 7,5 Dashboard
89 – Niet gebruikt
90 7,5 Rechtdoorgaande koplamp links
91 7,5 Rechtdoorgaande koplamp rechts
92 7,5 Linker mistlamp
93 7,5 Rechter mistlamp

Zekering in de bestuurdersmontage

Peugeot Boxer – zekeringen – montante deur bestuurderszijde
Nr Amp [A] Beschrijving
54 – Niet gebruikt
55 15 Verwarmde stoelen
56 15 12 V aansluiting achter.
57 10 Programmeerbare extra verwarming
58 15 Ontdooiing:

achterraam links.
59 15 Ontdooiing:

achterraam rechts.
60 – Niet gebruikt
61 – Niet gebruikt
62 – Niet gebruikt
63 10 Programmeerbare schakelaar

extra verwarming.
64 – Niet gebruikt
65 30 Verwarmingsventilator voor passagier.

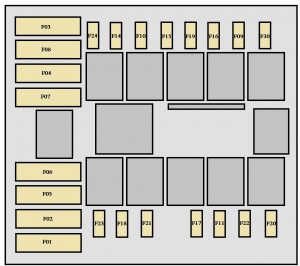

Zekeringen in de motorruimte

Peugeot Boxer – zekeringen – compartiment motor
Nr Amp [A] Beschrijving
1 40 Voeding ABS pomp
2 50 Verwarmingsmodule

diesel.
3 30 Ontstekingssleutel
4 30 Ruitensproeipomp voor de koplampen
8 40 Ventilatorgroep voor de cabine
9 15 12 V aansluiting achter
10 15 Toeter
11 15 Eenheid en relais

diesel verwarming.
14 15 12 V aansluiting vooraan
15 10 Sigarettenaansteker
20 30 Ruitensproeipomp
21 15 Voeding brandstofpomp
22 20 Motorbesturingseenheid
24 15 Extra paneel voor ambulances;

Spiegel.
30 15 Ontdooiing

Peugeot Boxer (2013-2014) – schema van de zekeringkast

Productiejaar: 2013, 2014.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Boxer (2013-2014) is de zekering 44 in het zekeringpaneel op het dashboard.

Zekeringen op het dashboard aan de passagierszijde

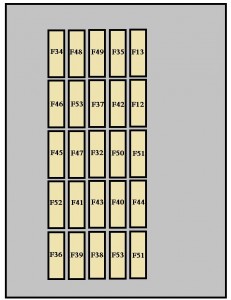

Peugeot Boxer – zekeringen – dashboard
Nr Amp [A] Beschrijving
12 7,5 Rechtdoorgaande koplamp rechts
13 7,5 Rechtdoorgaande koplamp links
31 7,5 Voeding relais
32 10 Interne verlichting
33 15 12 V aansluiting achter
34 – Niet gebruikt
35 7,5 Achterspeigel verlichting;

Water aanwezigheid sensor

in de diesel.
36 15 Centrale vergrendeling;

Batterij.
37 7,5 Remlichtschakelaar;

Derde remlicht;

Dashboard.
38 20 Centrale vergrendeling
39 10 Audio-installatie;

Diagnose aansluiting;

Waarschuwingssirene;

Programmeerbare controle

extra verwarming;

Klimaatcontrole;

Tachograaf;

Batterij.
40 15 Verwarming:

achterraam (links);

spiegel (bestuurderszijde);
41 15 Verwarming:

achterraam (rechts),

spiegel (passagierszijde)
42 7,5 ABS controller en sensor;

ASR sensor;

ESP sensor;

Remlichtschakelaar.
43 30 Voorste ruitenwissermotor
44 20 Sigarettenaansteker;

12 V aansluiting.
45 7,5 Deur controle
46 – Niet gebruikt
47 20 Bestuurdersraam motor
48 20 Passagiersraam motor
49 5 Audio-installatie;

Bedieningselementen op het dashboard;

Bestuurdersraam.
50 7,5 Airbag en spanners
51 7,5 Tachograaf;

Cruise control;

Klimaatcontrole.
52 7,5 Optionele voeding relais
53 7,5 Dashboard;

Achterspeigel verlichting.

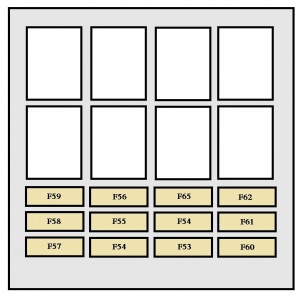

Zekering in de bestuurdersmontage

Peugeot Boxer – zekeringen – montante deur bestuurderszijde
Nr Amp [A] Beschrijving
54 – Niet gebruikt
55 15 Verwarmde stoelen
56 15 12 V aansluiting voor passagier achter
57 10 Programmeerbare extra verwarming
58 10 Zijverlichting
59 7,5 Pneumatische ophangings
60 – Niet gebruikt
61 – Niet gebruikt
62 – Niet gebruikt
63 10 Programmeerbare schakelaar

extra verwarming.
64 – Niet gebruikt
65 30 Verwarmingsventilator voor passagier achter.

Zekeringen in de motorruimte

Peugeot Boxer – zekeringen – compartiment motor
Nr Amp [A] Beschrijving
1 40 Voeding ABS pomp
2 50 Verwarmingsmodule

diesel.
3 30 Ontstekingssleutel
4 20 Programmeerbare extra verwarming
5 20 Cabine ventilatie met

programmeerbare verwarming.
6 40/60 Maximale snelheid

cabine ventilator.
7 40/50 Minimale snelheid

cabine ventilator.
8 40 Cabine ventilator groep
9 20 Ruitensproeipomp
10 15 Toeter
11 15 Eenheid en relais

diesel verwarming.
14 15 12 V aansluiting vooraan
15 10 Sigarettenaansteker
20 30 Ruitensproeipomp
21 15 Voeding brandstofpomp
22 20 Motorbesturingseenheid
24 15 Extra paneel voor ambulances;

Spiegel.
30 15 Ontdooiing

Peugeot Boxer (2015-2016) – schema van de zekering

Productiejaar: 2015, 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Boxer (2015-2016) is de zekering 15 in het zekeringpaneel in de motorruimte.

Zekeringen op het dashboard aan de passagierszijde

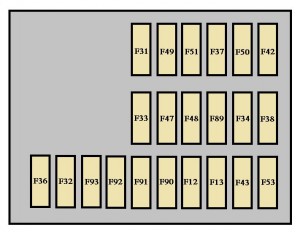

Peugeot Boxer – zekeringen – dashboard – passagierszijde

Post correlati:

  1. Peugeot 308 SW BL (2008-2016) – zekeringdoos
  2. Peugeot 206 S (2008) – zekeringdoos
  3. Peugeot Partner VU (2008-2016) – zekeringdoos
  4. Peugeot Expert (1995-2003) – zekeringdoos
  5. Peugeot Expert/Traveller (2021-2022) – zekeringdoos
Leggere  Peugeot Rifter (2018-2022) - zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.

Nr Amp [A] Beschrijving
12 7,5 Rechtdoorgaande koplamp rechts
13 7,5 Rechtdoorgaande koplamp links
31 5 Relais van de motorbesturingseenheid;

Relais van de motorbesturing

in het dashboard

(schakelaar aan +).
32 7,5 Interne verlichting (batterij +)
33 7,5 Batterij status sensor in de versie

Stop & Start (batterij +).
34 7,5 Interne verlichting van de minibus;

Gevarendriehoek.
36 10 Audio-installatie;

Klimaatcontrole;

Alarm;

Tachograaf;

Ontkoppelingscomputer van de batterij;

Programmeerbare extra verwarming

(batterij +).
37 7,5 Remlichtschakelaar;

Derde remlicht;

Dashboard (aan +).
38 20 Centrale vergrendeling deuren (batterij +)
42 5 ABS controller en sensor;

ASR sensor;

DSC sensor;

Remlichtschakelaar.
43 20 Voorste ruitenwissermotor

(schakelaar aan +).
47 20 Bestuurdersraam motor
48 20 Passagiersraam motor
49 5 Ontkoppelingscomputer van de parkeersensoren;

Audio-installatie;

Bedieningselementen op het stuur;

Centrale en zijbedieningselementen;

Extra bedieningselementen;

Ontkoppelingscomputer van de batterij

(schakelaar aan +).
50 7,5 Airbag controller

en spanners
51 5 Tachograaf;

Servostuur controller;

Klimaatcontrole;

Achterspeigel verlichting;

Water aanwezigheid sensor in de diesel;

Luchtstroomsensor

(schakelaar aan +).
53
september 2026
M D W D V Z Z
 123456
78910111213
14151617181920
21222324252627
282930
