Peugeot 206 S (2008) – zekeringdoos

Jeroen van Vliet

Peugeot 206 S (2008) – schema van de zekeringen

Productiejaar: 2008.

Zekering sigarettenaansteker (voedingsaansluiting) in de Peugeot 206 S (2008) is de zekering 22 in het zekeringpaneel op het dashboard.

Zekeringpaneel in de motorruimte

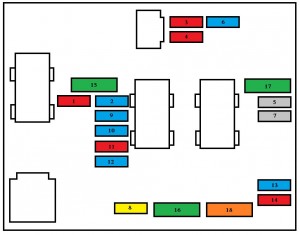

Peugeot 206 S – zekeringen – motorruimte

OF

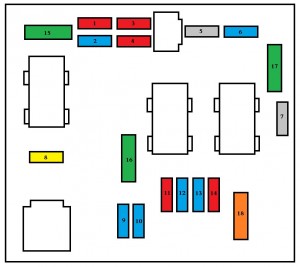

Peugeot 206 S – zekeringen – motorruimte
Nr Amp [A] Beschrijving
MF1 20 Ventilatorunit
MF2 60 ABS
MF3 30 ABS
MF4 70 Voeding interface geïntegreerde systemen
MF5 70 Voeding interface geïntegreerde systemen
MF6 – Niet gebruikt
MF7 30 Voeding aan/uit-schakelaar
MF8 20 Audioversterker
De huidige maxi zekeringen bieden extra bescherming

aan de elektrische circuits.



Nr Amp [A] Beschrijving
1 10 Verwarmingsmodule (Diesel);

Water sensor in de diesel;

Achteruitrijlichtschakelaar;

Snelheidssensor;

Luchtstroomsensor (Diesel).
2 15 Tankklep elektromagneet;

Brandstofpomp.
3 10 ABS motorbesturingsunit
4 10 Automatische transmissiecontroller;

Motorcontroller.
5 – Niet gebruikt
6 15 Voorste mistlampen
7 – Niet gebruikt
8 20 Ventilator relais;

Motorcontroller;

Dieselinjectiepomp;

Motor controleklep.
9 15 Linker dimlicht
10 15 Rechter dimlicht
11 10 Linker grootlicht
12 15 Rechter grootlicht
13 15 Toeter
14 10 Voorruitwissers
15 30 Inlaatklep verwarming;

Zuurstofsensor;

Motorcontroller;

Luchtstroomsensor;

Ontstekingsspoel;

Motor controleklep;

Verwarming diesel;

Injectoren.
16 30 Luchtpomp relais
17 30 Voorste ruitenwisser met

hoge en lage snelheid.
18 40 Airconditioning ventilator

Zekeringpaneel onder het dashboard

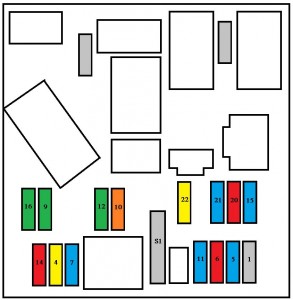

Peugeot 206 S – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 15 Niet gebruikt
4 20 Kofferbakverlichting;

Audioapparatuur;

Bedieningselementen op het stuur.
5 15 Diagnose automatische transmissie.
6 10 Koelvloeistofniveau;

Automatische transmissie;

Audioapparatuur.
7 15 Accessoire voor rijopleiding;

Alarm geïnstalleerd als accessoire.
9 30 Achterste elektrische ramen
10 40 Ontwaseming achterruit en spiegel
11 15 Niet gebruikt
12 30 Voorste elektrische ramen
14 10 Zekeringpaneel motor;

Airbag;

Bedieningselementen op het stuur.
15 15 Instrumentenpaneel;

Airconditioning;

Audioapparatuur.
16 30 Bedieningselementen voor vergrendeling/

ontgrendeling van deuren,

motorkap en kofferbak.
20 10 Rechter stoplicht
21 15 Linker stoplicht;

Derde stoplicht.
22 30 Interieurverlichting;

Verlichting van het dashboardkastje;

Sigarettenaansteker.
S1 B Bypass PARC
