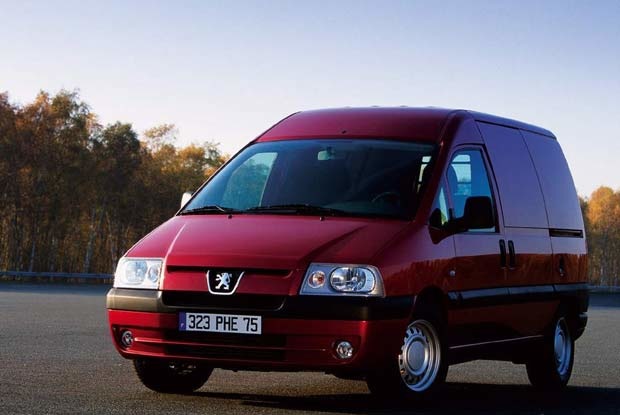

Peugeot Expert (2004-2006) – zekeringdoos

Jeroen van Vliet
In dit artikel vind je de diagrammen van de zekeringkast van de Peugeot Expert 2004-2006, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Peugeot Expert (2004) – zekering schema

Productiejaar: 2004.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert (2004) is de zekering 23 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Peugeot Expert – zekeringen – motorruimte
Nr Amp [A] Beschrijving
1 20 Brandstofpomp
2 10 Rechter dimlicht
3 10 Linker dimlicht
4 – Niet gebruikt
5 – Zijlicht
6 10 Motor immobilizer
7 10 Katalysator sensor
8 20 Trekhaak
9 25 Ventilator groep 1-120 W.
30 Ventilator groep 1-180 W.
10 15 Mistlampen
11 – Niet gebruikt
12 10 Hoofdstraal links
13 10 Rechter grootlicht
MF1 70 Motor werking relais
MF2 70 ABS controle-eenheid;

Contactschakelaar.
MF3 30 Luchtventilator;

Airconditioning.
MF4 30 Ventilator installatie

Zekeringkast console

Peugeot Expert – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 – Niet gebruikt
2 10 Diagnose aansluiting;

ABS controle-eenheid;

achteruitrijlichten;

Verwarmde spiegels.
3 – Niet gebruikt
4 5 Instrumentenpaneel;

Over snelheid buzzer;

Snelheidssensor;

Water aanwezigheid sensor

in de brandstoffilter.
5 15 Cruise control;

Remschakelaar;

Koppeling schakelaar;

Stoplichten.
6 5 Interieurverlichting;

Instrumentenpaneel;

Audio systeem.
7 30 Verwarmde achterruit
8 30 Beveiligingseenheid passagierscompartiment
9 5 Beveiligingseenheid passagierscompartiment
10 – Niet gebruikt
11 5 Ventilator groep relais;

Compressorrelais.
12 10 Elektrische ramen;

Luchtventilator relais;

Verwarmingsschakelaar achterruit;

Airconditioning;

Drukschakelaar.
13 15 Alarmlichten
14 30 Elektrische ramen
15 – Niet gebruikt
16 – Niet gebruikt
17 20 Toeter
18 20 Achter mistlamp
19 5 Cruise control;

Verlichting aan buzzer;

Verlichting instrumentenpaneel;

Audio systeem;

Verwarmingsschakelaar achterruit;

Alarmlichten schakelaar;

Airconditioning bedieningspaneel.
20 5 Hoogteverstelling koplampen schakelaar;

Voorkeurslichten links en rechts.
21 5 Achterlichten links en rechts;

Kentekenverlichting.
22 – Niet gebruikt
23 20 Sigarettenaansteker
24 10 Audio systeem
25 10 Verlichting op de buzzer;

Elektrische spiegels;

Knipperlichten.
26 30 Voorruitwissers klok;

Voorruitwisser;

Ruitensproeier en sproeier.
27 – Niet gebruikt
28 5 Instrumentenpaneel;

Raam omhoog relais.

Peugeot Expert (2005-2006) – zekering schema

Productiejaar: 2005, 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in de Peugeot Expert (2005-2006) is de zekering 23 in de zekeringkast op het dashboard.

Zekeringkast in de motorruimte

Peugeot Expert – zekeringen – motorruimte
NrAmp [A]Beschrijving
120Brandstofpomp
210Rechter dimlicht
310Linker dimlicht
425Verlichting sproeier
5–Tak
610Motor immobilizer
710Katalysator sensor
820Trekhaak
925Ventilator groep 1-120 W.
30Ventilator groep 1-180 W.
1015Mistlampen
11–Niet gebruikt
1210Hoofdstraal links
1310Rechter grootlicht
MF170Motor werking relais
MF270ABS controle-eenheid – contactschakelaar.
MF330Luchtventilator – Airconditioning.
MF430Ventilator installatie

Zekeringkast console

Peugeot Expert – zekeringen – dashboard
NrAmp [A]Beschrijving
1–Niet gebruikt
210Diagnose aansluiting; ABS controle-eenheid; achteruitrijlichten; verwarmde spiegels.
3–Niet gebruikt
45Instrumentenpaneel; Over snelheid buzzer; Snelheidssensor; Water aanwezigheid sensor in de brandstoffilter.
515Cruise control; Remschakelaar; Koppeling schakelaar; Stoplichten.
65Interieurverlichting; Instrumentenpaneel; Audio systeem.
730Verwarmde achterruit
830Beveiligingseenheid van het passagierscompartiment.
95Beveiligingseenheid van het passagierscompartiment.
10–Niet gebruikt
115Ventilator groep relais; Compressorrelais.
1210Elektrische ramen; Luchtventilator relais; Verwarmingsschakelaar achterruit; Airconditioning; Drukschakelaar.
1315Alarmlichten
1430Elektrische ramen
15–Niet gebruikt
16–Niet gebruikt
1720Toeter
1820Achter mistlamp
195Cruise control; Verlichting aan buzzer; Verlichting instrumentenpaneel; Audio systeem; Verwarmingsschakelaar achterruit; Alarmlichten schakelaar; Airconditioning bedieningspaneel.
205Hoogteverstelling koplampen schakelaar; Voorkeurslichten links en rechts.
215Achterlichten links en rechts; Kentekenverlichting.
22–Niet gebruikt
2320Sigarettenaansteker
2410Audio systeem
2510Verlichting op de buzzer; Elektrische spiegels; Knipperlichten.
2630Voorruitwissers klok; Voorruitwisser; Ruitensproeier en sproeier.
27–Niet gebruikt
285Instrumentenpaneel; Raam omhoog relais.
