Porsche 911 (996) en 986 Boxster (1996-2004) – zekeringdoos

Jeroen van Vliet

Porsche 911 (996) en 986 Boxster (1996-2004) – schema van de zekeringkast

Productiejaar: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Sigarettenaansteker (voedingsaansluiting) in Porsche 911 (996) / 986 Boxster is de zekering D5 in de zekeringkast van het passagierscompartiment.

Zekeringkast van het passagierscompartiment

Locatie van de zekeringkast

Het bevindt zich nabij de deur, achter het paneel, aan de bestuurderszijde.

Schema van de zekeringkast

Toewijzing van de zekeringen in het passagierscompartiment

Nr Beschrijving Ampère [A]
A1 1997-1998:

Rechterschijnwerpers;

1999-2004:

Rechterschijnwerpers;

Controle van de rechterschijnwerpers.

 7,5
15
A2 1997-1998:

Linkerschijnwerpers;

1999-2004:

Linkerschijnwerpers.

 7,5
15
A3 Rechter zijmarkeringslamp 7.5
A4 Linker zijmarkeringslamp 7.5
A5 Kentekenverlichting;

instrumentverlichting;

Locatielamp (2002-2004).

 15
A6 Zitverwarming 25
A7 Mistlampen;

Achter mistlamp.

 25
A8 Kentekenverlichting (Canada) 7.5
A9 1997-1998:

Linkerschemerlampen;

1999-2004:

Linkerschemerlampen.

 7,5
15
A10 1997-1998:

Rechterschemerlampen;

1999-2004:

Rechterschemerlampen.

 7,5
15
B1 Set van indicatoren;

Tiptronic;

ASR ON / OFF knop (PSM);

Diagnostiek;

Power Top.

 15
B2 1997-2000:

Radio;

InfoSystem (1997-1998);

2001-2004:

Gevarendriehoek;

A. Richtingaanwijzersysteem.

 7,5
15
B3 Twee-toon claxon 25
B4 Motorcompartiment ventilator 15
B5 Reserve lamp;

CU geheugen spiegel aanpassing;

CU Top voeding (996).

 7.5
B6 1997-1998:

Noodknop;

Bovenste voeding (986);

1999-2004:

Richtingaanwijzers;

Elektrisch raam.

 15
B7 Stoplicht;

Cruise control.

 15
B8 CU CLS Alarm;

CU DME / ME (motor elektronica);

CU Tiptronic.

 15
B9 1997-1998:

CU ABS Traction Controle;

1999-2004:

CU ABS, ASR, PSM.

 15
B10 Diagnostiek set van indicatoren;

Verticale aanpassing van de koplampen (1999-2004);

ALWR (986 vanaf 2001);

Parkeerassistent (986 vanaf 2001).

 15
C1 MFI-DI relais;

Motor elektronica.

 25
C2 Ontsteking;

Lambda-sonde verwarming.

 30
C3 1997-1998:

CU alarmsysteem;

Centrale vergrendeling systeem;

Elektrisch raam (996);

1999-2004:

CU CLS alarm;

Raam voeding;

Zonnescherm;

Vouwbare dak controller;

Interieurverlichting.

 15
C4 1997-2001:

Brandstofpomp;

2002-2004:

Brandstofpomp.

 25
30
C5 986:
tot 1999:

Niet gebruikt;

vanaf 2000:

Motorcompartiment ventilator, niveau 1.

 5
C6 Ruiterwisser 25
C7 Term. X controle kabels 7.5
C8 1997-2001:

Radiator ventilator 2 (rechts);

2002-2004:

Radiator ventilator 2 (rechts).

 30
40
C9 Koplampreinigingssysteem 25
C10 1997-2001:

Radiator ventilator 1 (links);

2002-2004:

Radiator ventilator 1 (links).

 30
40
D1 Raam voeding 30
D2 Spiegel verwarming;

Achterruitontvochtiger.

 30
D3 Cabrio Top Drive;

Zonnescherm (1999-2004).

 30
D4 Achter elektrisch raam (cabriolet) 30
D5 Sigarettenaansteker 15
D6 Verwarmingssysteem airconditioning 30
D7 1997-1998:

Noodknop;

CU DME (986);

1999-2000:

Gevarendriehoek;

Terugmeldsysteem A;

2001-2004:

Opening van de achterspoilerdeksel.

 15
D8 1997-2000:

Spoiler uitklappen;
2001:

Radio;

2002-2004:

Radio en audio opties pakket.

 15
15
7.5
D9 Audio opties pakket (996)

986:

tot 2000:

Audio opties pakket;

vanaf 2001:

DSP versterker.

 15
D10 996:

1997-2001:

Montagepunt voor upgrade (maximale waarschuwing 5A)

2002-2004:

Telefoon;

986:

Montagepunt voor upgrade (maximale waarschuwing 5A).

 7,5 / 5
E1 Term.86S;

CU-CL Alarm;

Radio;

Cluster CU Info Systeem;

Dagrijverlichting (1999-2004);

Omklap sensor CU (1999-2004).

 7.5
E2 CU geheugen 7.5
E3 Elektrisch bediende aansluiting;

Linker CU geheugen aansluiting.

 30
E 4 Elektrische stoel;

Rechter CU geheugen aansluiting.

 30
E5 InfoSystem 7.5
E6 Term. 30 Telefoon / mobiel;

Navigatie controle eenheid;

ORVR (1999-2004).

 7.5
E7 Klimaatsysteem 7.5
E8 Term. 15 Telefoon / mobiel;

Informatiesysteem;

Navigatie (986, 2001).

 7.5
E9 1996-1997, 986:

Term. 15 Telefoon / mobiel;

1997-1998, 996:

FDR;

1999-2001:

PSM;

2002-2004:

PSM.

 7,5
30
30
25
E10 1996-1997, 986:

CU Tiptronic;

1997-1998, 996:

FDR;

1999-2001:

PSM;

2002-2004:

PSM.

 7,5
30
30
25
Relaiskast nr. 1

Het bevindt zich boven de zekeringkast.

(grafiek in aantocht)

Echt voor Porsche 986, kan verschillen voor andere modellen

Relaiskast nr. 1

Nr Relais
1 –
2 –
3 Flasher
4 Achterruitontvochtiger en spiegels
5 tot 1997:

Schakelbare telefoonspeaker.
6 Dagrijverlichting CU (dubbel relais)
7
8 Koplampwasinstallatie CU
9 Term.XE
10 Bicolor hoeken
12 VS / JAPAN:

Mistlamp.
13 Brandstofpomp
14 CU Power Top (dubbel relais)
15
16 Intermittente ruitenwisser controle
18 Verwarmingsactivatie
19 Radiator ventilator 1 niveau 1
20 Radiator ventilator 1 niveau 2
21 Radiator ventilator 2 niveau 1
22 Radiator ventilator 2 niveau 2
Relaiskast nr. 2

Het bevindt zich achter en onder de achterstoelen.

(grafiek in aantocht)

Echt voor Porsche 986, kan verschillen voor andere modellen

Relaiskast nr. 2

Nr Beschrijving Ampère [A]
– Secundaire luchtpomp (zekering) 40
1 MFI + DI relais
2 tot 1998:

Ontsteking;

Zuurstofsensor.
3 Spoiler uitklappen
4 Airconditioningcompressor
5 –
7 Vergrendelingsactivatie
8 vanaf 2000:

Motorcompartiment ventilator.
9 Spoiler intrekken
10 Secundaire luchtpomp
11 –

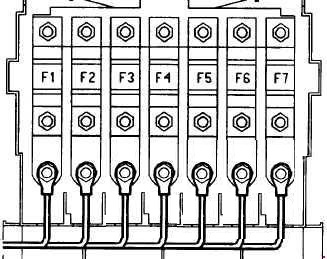

Hoofdzekeringen

Echt voor Porsche 986, kan verschillen voor andere modellen
Nr Beschrijving
F1 PSM
F2 Boordcomputer 1
F3 Boordcomputer 2
F4 Ontstekingsslot
F5 Motor elektronica
F6 Boordcomputer 3
F7 PSM
