In dit artikel vind je de schema’s van de zekeringkast van de Renault Clio III (2006–2012), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Renault Clio III (2006-2012) – schema van de zekeringkast

Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Zekering sigarettenaansteker (voedingsaansluiting) in de Renault Clio III is de zekering F9 in de zekeringkast van het dashboard.

Locatie van de zekeringkast

Motorcompartiment

De zekeringkast bevindt zich aan de linkerkant van het motorcompartiment.

Passagierscompartiment

Afhankelijk van het voertuig, open het deksel rechts van het stuur of het dashboardkastje.

Om de zekeringen te identificeren, zie het etiket met de indeling van de zekeringen.
Symbool Beschrijving
Vergrendeling van de achterdeuren
Elektrische ramen
Cabine ventilator
Hoofdaansluiting;

Verlichting in de deuren.
Centrale vergrendeling
Stop- en remlichten
Motor immobilizer
Achterruitenwisser
Interieurverlichting;

Automatische ruitenwissers;

Automatische lichten.
Radio
Klimaatregelmodule
Handmatige airconditioning
Voorkant sigarettenaansteker
ABS/ESP
Raamcontrole bestuurderszijde
Raam omhoog van de bestuurder
Toeter
Elektrische zijspiegels
Set van richtingaanwijzers
Richtingaanwijzers;

Achterruitenwisser.
Schema’s van de zekeringkasten

Instrumentenpaneel

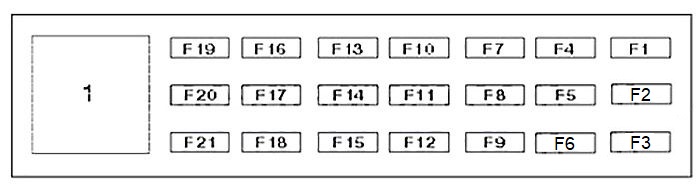

Toewijzing van de zekeringen in het dashboard
Zekeringen Renault Clio 3 – beschrijving

Nr Amperages [A] Beschrijving
1 Hoofdstartrelais 1
F1 30A Richtingaanwijzers (zonder sleutelvrije toegangssysteem)
F1 15A Achterruitenwissermotor (met sleutelvrije toegangssysteem)
F2 15A Klimaatregelmodule;

Hulpequipment;

Dashboard.
F3 7,5A Buitenspiegel controlemodule;

Interne lichten;

Cosmetische spiegelverlichting.
F4 15A Databusconnector (DLC);

Toeter.
F5 –
10A		 Niet gebruikt (met sleutelvrije toegangssysteem);

Dashboardkastlamp;

Bagageruimtelamp (zonder sleutelvrije toegangssysteem).
F6 25A Centrale vergrendeling;

Raam motor, actuator.
F7 –
25A		 Niet gebruikt (met sleutelvrije toegangssysteem);

Raam schakelaar, bestuurdersdeur (zonder sleutelvrije toegangssysteem).
F8 10 A ABS controlemodule
F9 15A Sigarettenaansteker
F10 20A Motorregeling voor de ventilator van de airconditioning/verwarming (handmatige temperatuurregeling)
F11 20A Motorregeling voor de ventilator van de airconditioning/verwarming (automatische temperatuurregeling)
F12 15A Klimaatregelmodule;

Bedieningspaneel voor de klimaatregeling/verwarming;

Toeter van het alarmsysteem;

Audio systeem;

Zekeringkast/relaisplaat;

Dashboard 2-relay 6/7;

Verwarmde stoelen;

Multifunctionele controlemodule;

Ruitensproeier pomp achterruit;

Stuurwiel functie controlemodule;

Telefoon controlemodule;

Ruitensproeier pomp voorruit.
F13 10 A Rempedaal positie schakelaar (BPP);

Zekeringkast/relaisplaat;

Console 2-relay 3.
F14 –
5A		 Niet gebruikt (met sleutelvrije toegangssysteem);

Lichtsensor;

Buitenspiegel controlemodule;

Interne lichten;

Regen sensor;

Cosmetische spiegelverlichting;

Voorruitwisser (zonder sleutelvrije toegangssysteem).
F15 –
20A		 Niet gebruikt (met sleutelvrije toegangssysteem);

Achterruitenwisser motor (zonder sleutelvrije toegangssysteem).
F 16 30A
15A		 Richtingaanwijzers (met sleutelvrije toegangssysteem);

Immobilizer controlemodule (zonder sleutelvrije toegangssysteem).
F17 30A Centrale vergrendeling
F18 15A Controlemodule voor zijspiegels;

Interne lichten;

Cosmetische spiegelverlichting (met sleutelvrije toegangssysteem);

Multifunctionele controlemodule (zonder sleutelvrije toegangssysteem).
F19 5A Ventilator temperatuur sensor auto
F20 25A Raam motor passagierszijde
F21 Diode elektrische achterraam

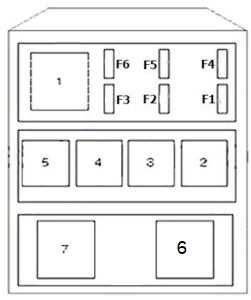

Zekeringen met verbruikersschakelaars

Zekeringen met verbruikersschakelaars

Nr Amperages [A] Beschrijving
1 Raam relais, bestuurder
2 –
3 Stoplichten relais
4 –
5 –
6 Raam relais – achter 1
7 Raam relais – achter 2
F1 –
F2 20A Verwarmde stoelen
F3 15A Zonnescherm
F4 25A Achterste elektrische ramen
F5 –
F6 –

Motorcompartiment

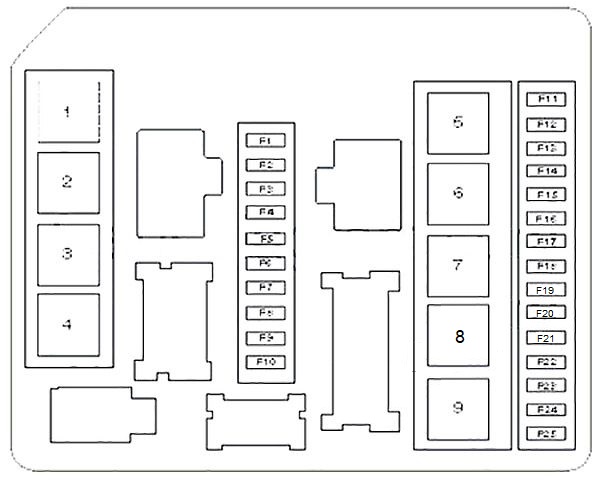

Toewijzing van de zekeringen en relais in het motorcompartiment

Nr Amperages [A] Beschrijving
1 Achterruitverwarming relais
2 Motor controle relais (EC) – exclusief K9K764
3 Dimlichten relais
4 Mistlamp relais
5 Startmotor relais
6 –
7 Motor ventilator koelventilator, hoge snelheid 1
8 Motor ventilator koelventilator, lage snelheid 2
9 Hoofdstartrelais 2
F1 25A ABS controlemodule
F2 –
F3 10 A Rechter grootlicht
F4 10 A Linker grootlicht
F5 10 A Klimaatregelmodule;

Centrale vergrendeling;

Cruise control schakelaar;

Raam motor, achter rechterzijde;

ABS/ESP systeem;

Multifunctionele display;

Rechter zijlichten;

Rechter achterlichten.
F6 10 A Audio systeem;

Centrale vergrendeling;

Sigarettenaansteker;

Schakelaar voor het regelen van de zijspiegels;

Raam schakelaar, bestuurdersdeur;

Raam motor, achter linkerzijde;

Raam schakelaar, passagiersdeur;

Hoofdlicht regelmodule;

Nummerplaatlamp;

Parkeerhulp;

Linker lichten;

Linker achterlichten;

Traction control systeem (TCS).
F7 15 A Hulpverwarming relais 1/2;

Reverse cruise control schakelaar;

Databusconnector (DLC);

Elektrische stuurbekrachtiging;

Xenon koplamp controlemodule;

Multifunctionele controlemodule;

Schakelaar voor het selecteren van de versnellingsmodus;

Versnellingspook lamp;

Controlemodule voor bandenspanning.
F8 20A Voorruitwisser motor
F9 15A Motor voor het regelen van de lichten, rechts;

Dimlichten, rechts.
F10 15A Motor voor het regelen van de lichten, links;

Dimlichten, links.
F11 10 A Compressorkoppeling airconditioning
F12 – –
F13 25A Start elektromagneet
F14 20 A Transmissie controle module (TCM)
F15 – –
F 16 15A Achterruitverwarming
F17 15A Relais voor de koplampen sproeier
F18 5 A Transmissie controle module (TCM)
F19 – –
F20 10 A Achteruitrijlichten
F21 20A Ontstekingsspoelen
F22 20A Motor controle module (ECM)
F23 10 A Controlemodule voor het hulpsysteem (SRS)
F24 10 A Motor controle module (ECM);

Elektromagneet voor het vergrendelen van de stuurkolom – met sleutelvrije toegangssysteem.
F25 20A Voorlampen mistlampen
