Renault Safrane (1992-2000) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Renault Safrane (1992–2000), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

Schema van zekeringen en relais – Renault Safrane

Betreft voertuigen geproduceerd in de jaren:

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 en 2000.

Interieur

De hoofdzekeringkast bevindt zich aan de linkerkant van het dashboard.

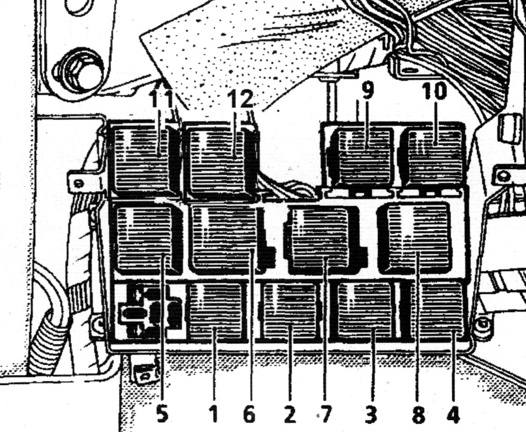

Relais

Beschrijving

1. Startrelais
2. Verwarmd achterruit relais
3. Voorste mistlamp relais
4. Dagen/nacht relais
5. Knipperlicht niet uitgeschakeld
6. Achterruitenwisser relais
7. Voorruitenwisser relais
8. Activeer alarm en relais
9. Ouderlijk controle relais
10. Elektrisch raam relais

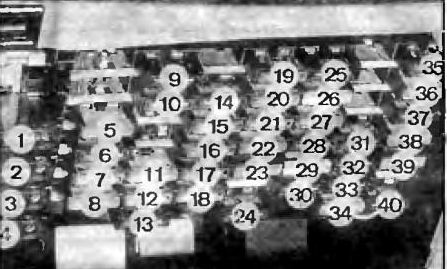

Zekeringkast

Beschrijving

1. 40 Voorste rechter elektrisch raam
2. 40 Verwarmde achterruit
3. 40 Voorste linker elektrisch raam
4. 40 Airconditioning
5. 25 Elektrische deurvergrendeling
6. 10 Richtingaanwijzers, alarmlichten
7. 20 Voorruitenwisser
8. 25 Geheugen voor de positie van de uitrusting
9. 10 Dimverlichting, dimmer voor verlichting, dashboard- en handschoenkastverlichting, koplampcontrole
10. 10 Linker zijverlichting, aansteker, radio, automatische versnellingspook, verwarmingscontrole
11. 20 Verwarmingsventilatoren
12. 15 Airconditioningsysteem
13. 10 Elektrisch spiegel, alarmlichten, achterlicht;
14. 10 Verwarmde spiegels
15. 15 Linker richtingaanwijzers, koplampbereikcontrole;
16. 15 Rechter richtingaanwijzer
17. 15 Rechter koplamp
18. 15 Linker koplamp
19. 15 Achterruitenwisser, achterruitontdooiing, verwarmingsventilator, interieurverlichting, achterverlichting, waarschuwingslampje voor automatische versnellingspook
20. Aansteker voor sigaretten 20
21. 15 Elektronisch gecontroleerde ophangingen
22. 25 Voorruitwissers
23. 7.5 Accessoires
24. 10 Stoplichten, schakelaar voor richtingaanwijzers, cruisecontrol;
25. 30 Verstelling van de positie van de rugleuning en hoofdsteun van de voorpassagier
26. 5 Servostuur
27. 20 Motorbescherming
28. 10 ABS
29. 5 Automatische transmissie, achteruitrijlichten
30. 10 Dashboard, hulprelais, 4×4 schakelaar, S schakelaar
31. 30 Verstelling van de positie van de rechter achterstoel
32. 30 Verstelling van de linker achterstoel
33. 30 Verstelling van de positie van de zitting van de voorpassagier
34. 25 Open dak, verwarmde stoelen, ergo malic
35. 10 Klok, toeter, spraak synthesizer
36. 25 Geluidsalarm, alarmunit
37. 15 Interieurverlichting, elektrische deurvergrendeling, achteruitkijkspiegel
38. 25 Mistlampen
39. 15 Radio- en telefoonbediening
40. 10 Mistlampen

Motor

In de motorruimte bevindt de zekeringkast zich aan de linkerkant.

Beschrijving

1. 40 Stuur ophangings
2. 60 ABS
3. 70 Voorverwarming van de motor
4. 60 Ontsteking, richtingaanwijzers, telefoon, deurvergrendeling, plafondlamp, klok
5. 60 Verwarming, elektrische stroom voor stoelen, elektrische ramen
6. 60 Schakelaar voor het alarmsysteem, zijverlichting, alarmlichten
7. 60 Ontsteking, ruitenwissers, afdichtingen, aansteker
8. 40 Linker radiator ventilator
9. 40 Rechter radiator ventilator
10. 40 Richtingaanwijzers, koplampwissers
