Renault Twingo I (1993-2007) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Renault Twingo I (1993–2007), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekering- en relaischema – Renault Twingo I

Betreft voertuigen geproduceerd in de jaren:

1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Passagierscompartiment

Om toegang te krijgen, trek je het dashboardkastje naar je toe.

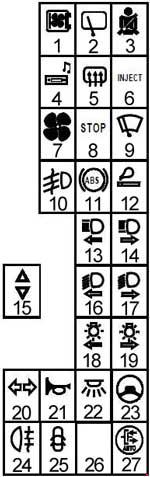

Type 1

Beschrijving

1. 20A Motorverbinding blok
2. 15A Achterruitenwisser, achteruitrijlichten, ruitensproeierpomp
3. 10A Spanners, airbags, motorimmobilizer
4. Radio 10A
5. 20A Achterruitverwarming
6. Injectiesysteem 20A
7. 20A Verwarmings-/airconditioningventilator
8. 15A Remlichten
9. 15A Ruitenwisser
10. 10A Achteruitrijlichten
11. 10A Antiblokkeersysteem – ABS
12. 25A Sigarettenaansteker, zonnedak
13. 15A Dimlichten van de hoofdverlichting
14. 15A Rechter dimlicht
15. 30A Elektrische ramen
16. 15A Linker grootlicht
17. 15A Rechter grootlicht
18. 10A Linker lichten
19. 10A Rechter lichten
20. 25A Richtingaanwijzers, achteruitrijlicht, UCH
21. 10A Claxon, motorimmobilizer
22. 10A Binnenverlichting, diagnose-aansluiting
23. 10A Elektrische stuurbekrachtiging
24. Niet gebruikt
25. 15A Elektrische deurvergrendeling, elektrische buitenspiegels
26. –
27. Sequentiële reducer 2A

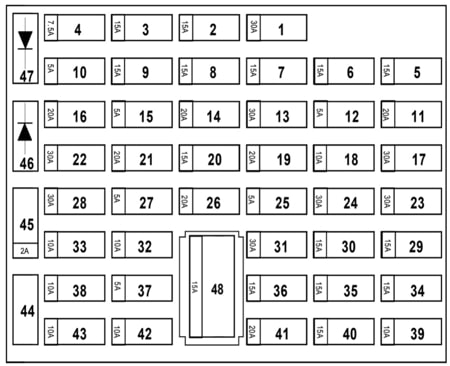

Type 2

Beschrijving

1	Ruitenwissers / Toerenteller
2	Ruitenwissers / Toerenteller
3	Stuurbekrachtiging
4	Sequentiële transmissie
5	Remlicht / snelheidsbegrenzer
6	Achteruitrijlicht/spiegels controle/alarmsignaal/parkeren afstand controle;
7	Airbag
8	Elektrische uitrusting in het passagierscompartiment / dashboard
9	Injectiesysteem
10	ABS / ASR / ESP
11	Richtingaanwijzers/diagnose-aansluiting
12	Voeding / Dashboard
13	Dimlichten / Achteruitrijlicht
14	Elektrische deurvergrendeling
15	Positielichten / Voorste mistlampen
16	Sequentiële transmissie
17	Achterruitverwarming / Verwarmde buitenspiegels
18	Binnenverlichting / Hulpverlichting / Verwarming en airconditioning / Toerenteller
19	Positielichten
20	Voorste en achterste mistlampen
21	Grootlichten / Claxon
22	Grootlichten
23	Elektrische ramen
24	Interne ventilatie
25	Dimlichten / Voorste en achterste mistlampen
26	Zonnedak
27	Sequentiële transmissie
28	Interne ventilatie
29	Radio / Elektrische uitrusting in de cabine / Airconditioning / Dashboard / Verwarmde stoel
30	Sigarettenaansteker
31	Elektrische ramen
32	Rechter grootlicht
33	Linker grootlicht en dashboardlampje
34	Rechter dimlicht
35	Linker dimlicht en dashboardlampje
36	Achterruitenwisser
37	Verwarmde buitenspiegels
38	Signaal
39	Achteruitrijlichten
40	Gereserveerde plaats voor extra apparatuur
41	Verwarmde stoelen
42	Rechter licht / interne instrumentverlichting
43	Linker licht
44	Gereseveerde plaats voor extra apparatuur
45	Deurinterrupter bestuurder
48	Radio / Geluidsalarm / Display

De relais zijn geïnstalleerd onder het paneel achter dit apparaat. Bijvoorbeeld, het relais van de richtingaanwijzers bevindt zich in het gebied van de pedalen.

Zekeringkast van het passagierscompartiment

Dit paneel bevindt zich onder het dashboard naast de pedalen.

Nummer	Beschrijving
A	Sequentiële transmissie
B	—
C	Start van de sequentiële transmissie
D	—
E	—



Zekeringkast in de motorruimte

Nummer	Amperages [A]	Beschrijving
RELAIS
1	50	Sequentiële transmissie
2	50	Ventilator groep (met airconditioning)
3	25	Ventilator op lage snelheid (met airconditioning)
4	—	—
5	25	Airconditioningcompressor
6	25	Ventilator montage (exclusief airconditioning)
7	25	Injectieblok
8	25	Brandstofpomp
ZEKERINGEN
9	30	Sequentiële transmissie
10	—	—
11	40	Airconditioning
12	30	Inbraakalarm
13	30	Elektrische stuurbekrachtiging
14	60	Passagierscompartiment
15	60	Passagierscompartiment
16	20	Sequentiële transmissie
17	30	Inbraakalarm
18	10	Injectoren
19	—	—
20	25	Injectoren
21	15	Injectoren
