Renault Trafic II (2001-2014) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Renault Trafic II (2001–2014), krijg je informatie over de locatie van de zekeringpanelen in het voertuig en leer je de toewijzing van elke zekering (zekeringindeling).

Schema van de zekeringkasten en relais – Renault Trafic II

Betreft voertuigen geproduceerd in de jaren:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 en 2014.

Locaties

Beschrijving

1	ABS elektronische controle-eenheid – onder de vloer
2	Airconditioning/verwarming controller
3	Accu
4	Diagnoseconnector (DLC)
5	Motor elektronische controle-eenheid (ECM)
6	Zekeringkast / relais, motorcompartiment
7	Zekeringkast / relais, dashboard 1
8	Zekeringkast / relais, dashboard 2
9	Zekeringkast / relais onder de vloer
10	Ontstekingsrelais
11	Weerstand van de ventilatormotor van de verwarming – in het verwarmingsblok
12	Claxon
13	Inertieschakelaar voor brandstofafsluiting
14	Multifunctionele controle-eenheid – functies: alarmsysteem, centrale vergrendeling, alarm, achterruitontdooier, immobilizer, richtingaanwijzers, binnenverlichting, ruitenwisser/spuitmond voor de voorruit
15	Navigatiesysteem controle-eenheid
16	Omgevingssensor – in de rechter portier spiegel
17	Parkeerhulp controle-eenheid
18	Elektronische SRS controle-eenheid
19	Elektronische transmissie controle-eenheid (TCM) – ASM transmissie
20	Voertuigsnelheid sensor – op de transmissie (sommige modellen)

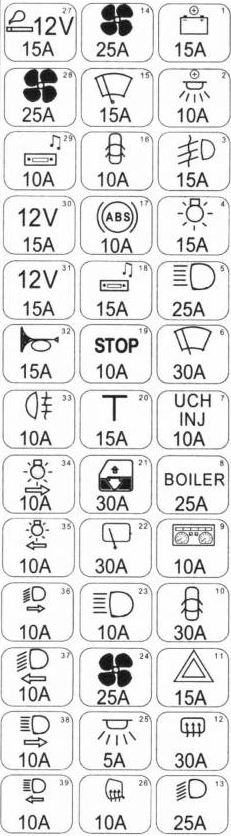

Passagierscompartiment

De hoofdzekeringkast bevindt zich aan de achterkant van het dashboard.

Achterop de deksel wordt het actuele schema met de indeling van de elementen geplakt.

Beschrijving

1	15A Audiosysteem, licht relais, alarm, display, navigatie ECU, tachograaf
2	10A Binnenverlichting
3	15A Mistlamp relais
4	Signaal 15A, schakelaars: buitenverlichting, richtingaanwijzers, mistlampen
5	Signaal 25A, schakelaars: buitenverlichting, richtingaanwijzers, mistlampen
6	30A Ruitenwissers en spuitmond voor de voorruit
7	10A ECU, handmatige transmissie, ECU, relais van de startmotor en brandstofpomp
8	25A Interne verwarming
9	10A Centrale vergrendeling, diagnoseconnector, dashboard, stuurhoek sensor
10	30A Centrale vergrendeling
11	15A richtingaanwijzer
12	30A Relais van de verwarmde achterruit en buitenspiegels
13	Signaal 25A, schakelaars: buitenverlichting, richtingaanwijzers en mistlampen
14	25A Relais van de elektrische waterpomp van het hulpverwarmingssysteem, Hulp luchtverdeelblok
15	15A Achterlichten – schakelaar, relais van de brandstofverwarming, achteruitrijlicht, voorruit ruitenwisser
16	10A Centrale vergrendeling, verwarmde achterruit, verlichting van het dashboardkastje, dashboard, airconditioning, koplampen hoekverstelling
17	10A Voertuigsnelheid sensor, stuurhoek sensor, ECU ABS, ECU ESP
18	15A Verwarmingspaneel, ruitenwissers en spuitmond, audiosysteem, relais afmetingen, dimlichten, achterruitwisser, display
19	Stoplichtschakelaar 10A, diagnoseconnector, airbags controller en parkeerhulp, regen- en lichtsensor, ESP schakelaar
20	15A Interne verwarming, relais van de hulpverwarming, Verwarmde stoelen voor bestuurder en passagier – schakelaars
21	30A Elektrische ramen
22	30A Achterruitwisser: motor en relais
23	10A Dimlichten
24	25A Klimaatbedieningspaneel voor passagiers, hulpverwarmingssysteem – relais van de waterpomp
25	5A Relais voor het ontladen van de voedingscircuits “+” van de accu met tijdvertraging voor de binnenverlichting
26	10A Verwarmde buitenspiegels
27	15A Aansteker – Eerste rij stoelen, Extra uitrusting – Eerste rij stoelen
28	25A Ventilator van de verwarming en airconditioning, Airconditioning – bedieningspaneel
29	Display 10A, dagrijverlichting – hoofd relais, audiosysteem, navigatie ECU
30	15A Extra 12 V aansluiting – Eerste rij stoelen
31	15A Extra 12 V aansluiting – Tweede rij stoelen
32	15A Claxon
33	10A Mistlampen
34	10A Positielichten – rechts
35	10A Zijlichten – links, dashboardverlichting
36	10A Dimlicht – rechter koplamp
37	10A Dimlicht – linker koplamp
38	10A Grootlicht – rechter koplamp
39	10A Linker grootlicht koplamp

Er kunnen extra kasten met relais in het dashboard aanwezig zijn.

• Verwarmd relais van de achterruit
• Relais van de ruitenwisser/spuitmond van de achterruit
• Relais van de achterruitenwisser
• Relais van de hoofdontstekingscircuits
• Relais van de voorruit verwarming
• Relais van de mistlampen

Motorcompartiment – zekeringen Renault Trafic

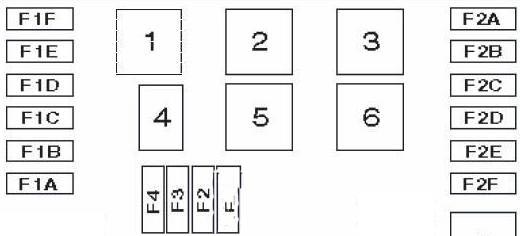

Type 1

In het motorcompartiment bevindt de zekeringkast zich links onder het beschermdeksel.

Beschrijving

Voedingscircuit bescherming (777)
1A	reserve
1B	70A Zekeringkast in het passagierscompartiment, hulpverwarming
1C	60A Dompelverwarming 1 en 4 relais
1D	60A Dompelverwarming 2 en 3 relais
1E	reserve
1F	60A Koelventilator – relais
Motor circuit bescherming (1834)
1	25A ECU
2	15A Voedingscircuit van de motor
3	Elektromagnetische koppeling van de airconditioningcompressor 10A
4	20A Relais van de brandstofverwarming
Voedingscircuit bescherming (1841)
2A	60A Zekeringkast in het passagierscompartiment, ontvanger relais 1
2B	reserve
2C	60A Relais 1 en 2 “+” na de voeding van de ontsteking, Relais van de hulpverwarming van het passagierscompartiment
2D	60A Zekeringkast in het passagierscompartiment, Alarmsysteem
2E	reserve
2F	40A Elektrische ventilator voor verwarming en airconditioning

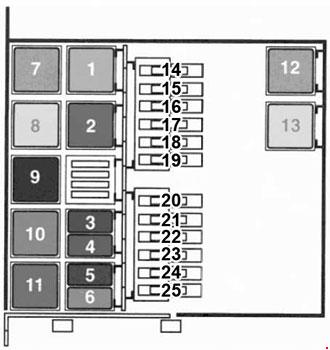

Type 2

Beschrijving

1	Hulpverwarming: 2 of 3 extra verwarmers
	Diesel: relais van de hulpverwarming
2	Diesel: Relais voor de brandstofinjectiecomputer
	Benzine: onderbreking van de injectie
3	Relais van de brandstofpomp
4	Relais van de brandstofpomp/hulpverwarming van diesel
5	Hulpverwarming op diesel: Relais van de ventilator, tweede snelheid
6	Koppeling relais: AC compressor
7	1 relais van extra verwarming (thermo-piston)
8	2 of 3 extra verwarmers (thermo-pistons)
	Benzine: relais van de hulpverwarming
9	Diesel: ventilator groep
	Diesel: Relais van de tweede snelheid met AC
	Benzine: Eerste snelheid met AC
10	Benzine: ventilator groep
	Diesel: Relais van de eerste snelheid van de ventilator met AC
	Benzine: Tweede snelheid met AC
11	Niet gebruikt
12	Relais van de verwarmde voorruit.
13	Relais van de verwarmde voorruit.
14	Niet gebruikt
15	Niet gebruikt
16	40A AC
17	50A Verwarming van de voorruit
18	50A Verwarming van de voorruit
19	60A WPB
20	60A ABS
21	60A WPB
22	60A WPB
23	Radiateur ventilator 50/60/70A
24	50/60A Automatische zekering waarschuwing
25	70A Hulpverwarming
