Skoda Fabia (1997-2007) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Škoda Fabia (1997-2007), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Skoda Fabia (1997 – 2007) – zekering schema

Productiejaar: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005

Zekering schema in de motorruimte – skoda fabia zekering schema

Nummer	Verbruiker	Stroomsterkte ampère [A]
1	Dynamo	175
2)	Interieur	110
3)	Servostuur	50
4	Ontstekingskaarsen	40
5	Radiator ventilator	40
6	ABS of TCS of ESP	40
7	ABS of TCS of ESP	25
8	Radiator ventilator	30
9	Niet toegewezen
10	Centrale besturingseenheid	5
11	Airconditioningsysteem	5
12	Niet toegewezen
13	Automatische transmissie	5
14	Niet toegewezen
15	Niet toegewezen
16	Niet toegewezen

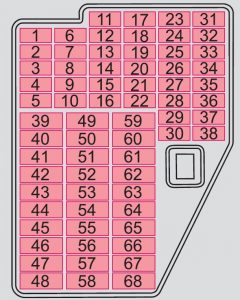

Zekering schema in het dashboard

№	Verbruiker	ZA
1	Set van indicatoren, ESP	5
2)	Remlichten	10
3)	Voeding voor diagnose, airconditioningsysteem	5
4	Interieurverlichting	10
5	Niet toegewezen	–
6	Lichten en zichtbaarheid	5
7	Motor elektronica, servostuur	5
8	Niet toegewezen	–
9	Lambda-sonde	10
10	S-contact a)	5
11	Elektrisch achteruitkijkspiegel b)	5
12	Ventilatiesysteem, airconditioning, xenon projector	5
13	Achteruitrijlicht	10
14	Diesel motor controle-eenheid	10
15	Sproeisysteem voor koplampen, ruitenwisser	10
16	Set van indicatoren	5
17	Benzinemotor – controle-eenheid c)	5
18	Telefoon	5
19	Automatische transmissie	10
20	Controle-eenheid voor lamp defect	5
21	Verwarmde sproeiers voor voorruitwisser	5
22	Niet toegewezen	–
23	Hoofdstraal rechts	10
24	Motor elektronica	10
25	Controle-eenheid voor ABS, controle-eenheid TCS voor ESP	5 10
26	Niet toegewezen	–
27	Niet toegewezen	–
28	Cruise control, remschakelaar en koppelingspedaal	5
29	Niet toegewezen	–
30	Dimlichten aan de linkerkant en controlelampje	10
31	Centrale vergrendeling – kofferdeurslot	10
32	Achterruitenwisser	10
33	Positielichten aan de rechterkant	5
34	Positielichten aan de linkerkant	5
35	Injector – benzinemotor	10
36	Kentekenverlichting	5
37	Achteruit mistlamp en controlelampje	5
38	Verwarming van de buitenspiegel	5
39	Verwarming van de achterruit	20
40	Toeter	20
41	Voorruitwisser	20
42	Aansteker , elektrische aansluiting	15
43	Centrale besturingseenheid, vergrendeling van de versnellingspook voor automatische transmissie	20
44	Knipperlichten	15
45	Radio, navigatiesysteem	20
46	Elektrische ramen (voor rechts)	25
47	Niet toegewezen	–
48	Diesel motor – controle-eenheid, injector	30
49	Centrale vergrendeling systeem	15
50	Dimlichten aan de rechterkant	15
51	Voedingsaansluiting in de kofferbak	15
52	Ontsteking	15
53	Elektrische ramen (achter rechts)	25
54	Dimlichten aan de linkerkant	15
56	Controle-eenheid – benzinemotor	20
57	Trekhaak	25
58	Elektrische ramen (voor links)	25
59	Niet toegewezen	–
60	Toeter voor alarmsysteem	15
61	Brandstofpomp – benzinemotor	15
62	Elektrisch schuifdak	25
63	Zitverwarming	15
64	Sproeisysteem voor koplampen	20
65	Mistlampen	15
66	Elektrische ramen (achter links)	25
67	Niet toegewezen	–
68	Versfresh ventilator	25
a) Voor energieverbruikers, bijv. radio, die kunnen worden gebruikt met de ontsteking uit, mits de sleutel niet is verwijderd. b) Voor voertuigen met elektrisch raam systeem c) Het zijn 15 ampère voor voertuigen met een motor van 1,2 liter.

Zekering toewijzing op de accu van de Skoda Fabia

№	Verbruiker	ZA
1	Dynamo	175
2)	Interieur	110
3)	Radiator ventilator	40
4	ABS of TCS of ESP	40
5	Servostuur	50
6	Ontstekingskaarsen a)	50
7	ABS of TCS of ESP	25
8	Radiator ventilator	30
9	Airconditioningsysteem	5
10	Motor controle-eenheid	15
11	Centrale besturingseenheid	5
12	Automatische transmissie	5
a) Alleen voor Diesel motor 1,9 / 96 kW.
