Skoda Yeti (2009-2017) – zekeringdoos
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5
F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30
F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen –
F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40
F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)

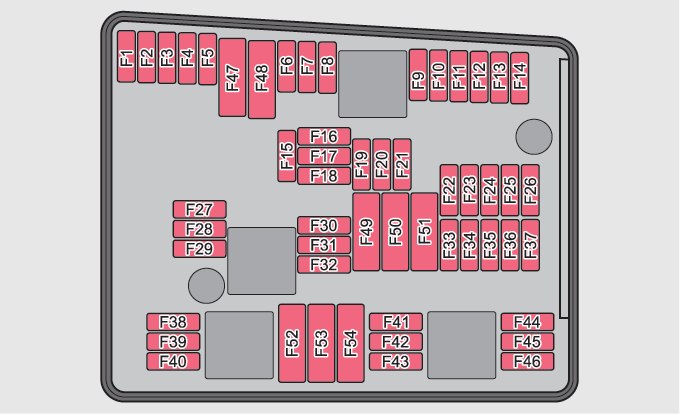

Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A]
F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5
F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen –
F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50
F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10
F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen –
F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30
F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10
F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen –
F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A]
lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10
F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
In dit artikel vind je de schema’s van de zekeringkast van de Škoda Yeti (2009-2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Skoda Yeti (2009) – schema van de zekeringkast
Productiejaar: 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur
Ampère [A]
lichtbruin
5
donkerbruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
rood
50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1)
Nr
Beschrijving
Ampère [A]
F1
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht.
30
F2
ABS kleppen
20
F3
Niet toegewezen
–
F4
Meetcircuit
5
F5
Toeter
15
F6
Niet toegewezen
–
F7
Brandstof doseerklep
15
F8
Niet toegewezen
F9
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F10
Diagnoselekkagepomp
10
F11
Lambdasonde voor de katalysator;
Motorbesturingseenheid.
10
F12
Lambdasonde na de katalysator
10
F13
Centrale besturingseenheid van de automatische transmissie
15
F14
Niet toegewezen
–
F15
Koelvloeistofpomp
10
F 16
Niet toegewezen
F17
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F18
Audioversterker (audiosysteem)
30
F19
Radio
30
F20
Telefoon
5
F21
Niet toegewezen
–
F22
Niet toegewezen
–
F23
Motorbesturingseenheid
10
F24
Besturingseenheid voor CAN-bus
5
F25
Niet toegewezen
–
F26
Niet toegewezen
–
F27
Niet toegewezen
–
F28
Motorbesturingseenheid
15
F29
Opstart voor de werking van de koelvloeistofpomp
5
F30
Besturingseenheid voor extra verwarming
20
F31
Voorste ruitenwisser
30
F32
Niet toegewezen
–
F33
Niet toegewezen
–
F34
Niet toegewezen
–
F35
Niet toegewezen
–
F36
Niet toegewezen
–
F37
Niet toegewezen
–
F38
Radiatorventilator, kleppen
10
F39
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F40
Ontstekingsspoelen
20
F41
Niet toegewezen
–
F42
Start van de brandstofpomp
5
F43
Niet toegewezen
–
F44
Niet toegewezen
–
F45
Niet toegewezen
–
F46
Niet toegewezen
–
F47
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F48
Pomp voor ABS
40
F49
Voeding voor terminal 15 (contact aan)
40
F50
Niet toegewezen
–
F51
Niet toegewezen
–
F52
Voedingsrelais – terminal X a)
40
F53
Extra uitrusting
50
F54
Niet toegewezen
–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.

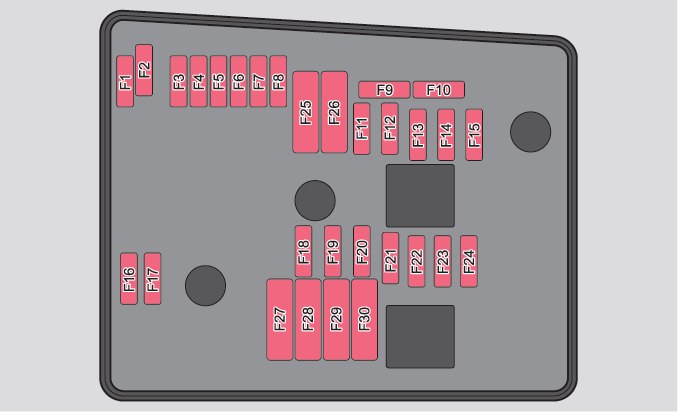

Zekeringkast in de motorruimte (versie 2)
Skoda Yeti – zekeringen – motorruimte (versie 2)
Nr
Beschrijving
Ampère [A]
F1
Niet toegewezen
–
F2
Centrale besturingseenheid van de automatische transmissie DQ 200
30
F3
Meetcircuit
5
F4
ABS kleppen
30/20
F5
Centrale besturingseenheid van de automatische transmissie
15
F6
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F7
Voeding terminal 15, start
40
F8
Radio
15
F9
Telefoon
5
F10
Motorbesturingseenheid, hoofdrelais
5/10
F11
Centrale besturingseenheid voor extra verwarming
20
F12
Centrale besturingseenheid voor CAN-bus
5
F13
Centrale besturingseenheid van de motor
15/30
F14
Ontsteking
20
F15
Lambdasonde;
NOx sensor;
Relais van de brandstofpomp.
15
Relais van het gloeisysteem
5
F 16
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht
30
F17
Toeter
15
F18
Versterker voor digitale audio processor
30
F19
Voorste ruitenwisser
30
F20
Brandstofdrukregelklep
10
F21
Lambdasonde
10/15
F22
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F23
Secundaire luchtpomp
5
Luchtmassameter
10
Brandstofpomp hoge druk
15
F24
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F25
Pomp voor ABS
30/40
F26
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F27
Secundaire luchtpomp
40
Gloeisysteem
50
F28
Niet toegewezen
–
F29
Voeding terminal 30
50
F30
Terminal Xa)
40
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in het dashboard
Skoda Yeti – zekeringen – dashboard
Nr
Beschrijving
Ampère [A]
1
Verwarming ventilatie van de versnellingsbak (dieselmotor)
10
Centrale besturingseenheid van de automatische transmissie DQ200
10
2
Trekinrichting
20
3
Trekinrichting
15
4
Niet toegewezen
–
5
Luchtverwarmingsventilator;
Radiatorventilator;
Klimatiseringssysteem;
Climatronic.
40
6
Achterruitenwisser
15
7
Niet toegewezen
–
8
Trekinrichting
15
9
Centrale besturingseenheid – interne verlichting
10
10
Regen sensor, lichtschakelaar, diagnose aansluiting
10
11
Links afslaan verlichting
10
12
Rechts afslaan verlichting
10
13
Radio;
Wisselkoers voor mobiele navigatie.
15
14
Trekinrichting
5
15
Lichtschakelaar
5
16
Verwarmde spuitmonden, verwarmingsregelaar van de stoel
5
17
Centrale besturingseenheid voor het regelen van de lichten en de rotatie van de koplampen
5
18
Diagnose aansluiting, motorbesturingseenheid, remsensor
10
19
ABS besturingseenheid, ESP;
Schakelaar voor het controleren van de bandenspanning;
Parkeerhulp besturingseenheid;
Offroad modus schakelaar.
5
20
Airbag schakelaar en besturingseenheid
5
21
WIV;
Parkeerlicht;
Verwarmde buitenspiegels;
Druk sensor;
Telefoon voorbereiding;
Luchtmassameter.
5
22
Set van indicatoren;
Electromechanische besturingseenheid;
Stuurhulp;
Haldex.
5
23
Centrale vergrendeling en motorkap
15
24
Achterste elektrische raam
30
25
Verwarming van de achterruit
25
Verwarming van de achterruit;
Extra verwarming (verwarming en ventilatie in stilstand).
30
26
Voedingsaansluiting in de kofferbak
20
27
Elektrisch schuifdak;
Elektrische zonnescherm.
30
28
Brandstofpomp relais;
Brandstofpomp besturingseenheid;
Injectoren.
15
29
Voorruit
30
30
Sigarettenaansteker voor en achter
20
31
Koplampreinigingssysteem
20
32
Verwarming van de voorstoelen
20
33
Verwarming;
Klimatisering;
Climatronic.
7,5
34
Alarm, reserve toeter
5
35
Centrale besturingseenheid van de automatische transmissie DQ200
10
36
Niet toegewezen
–
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
| Nr | Beschrijving | Ampère [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | ABS kleppen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Meetcircuit | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Toeter | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Brandstof doseerklep | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Diagnoselekkagepomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Lambdasonde na de katalysator | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Centralina cambio automatico | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Koelvloeistofpomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Audioversterker (audiosysteem) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Radio | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Telefoon | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Motorbesturingseenheid | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Besturingseenheid voor bus CAN | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Motorbesturingseenheid | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Besturingseenheid voor extra verwarming | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Voorste ruitenwisser | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Radiatorventilator, kleppen | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Ontstekingsspoelen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Start van de brandstofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Pomp voor ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Voeding voor terminal 15 (contact aan) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Voedingsrelais – terminal X a) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Extra uitrusting | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | ABS kleppen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Meetcircuit | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Toeter | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Brandstof doseerklep | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Diagnoselekkagepomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Lambdasonde na de katalysator | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Centralina cambio automatico | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Koelvloeistofpomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Audioversterker (audiosysteem) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Radio | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Telefoon | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Motorbesturingseenheid | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Besturingseenheid voor bus CAN | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Motorbesturingseenheid | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Besturingseenheid voor extra verwarming | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Voorste ruitenwisser | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Radiatorventilator, kleppen | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Ontstekingsspoelen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Start van de brandstofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Pomp voor ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Voeding voor terminal 15 (contact aan) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Voedingsrelais – terminal X a) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Extra uitrusting | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10
F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen –
F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30
F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10
F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen –
F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A]
lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10
F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
In dit artikel vind je de schema’s van de zekeringkast van de Škoda Yeti (2009-2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Skoda Yeti (2009) – schema van de zekeringkast
Productiejaar: 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur
Ampère [A]
lichtbruin
5
donkerbruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
rood
50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1)
Nr
Beschrijving
Ampère [A]
F1
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht.
30
F2
ABS kleppen
20
F3
Niet toegewezen
–
F4
Meetcircuit
5
F5
Toeter
15
F6
Niet toegewezen
–
F7
Brandstof doseerklep
15
F8
Niet toegewezen
F9
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F10
Diagnoselekkagepomp
10
F11
Lambdasonde voor de katalysator;
Motorbesturingseenheid.
10
F12
Lambdasonde na de katalysator
10
F13
Centrale besturingseenheid van de automatische transmissie
15
F14
Niet toegewezen
–
F15
Koelvloeistofpomp
10
F 16
Niet toegewezen
F17
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F18
Audioversterker (audiosysteem)
30
F19
Radio
30
F20
Telefoon
5
F21
Niet toegewezen
–
F22
Niet toegewezen
–
F23
Motorbesturingseenheid
10
F24
Besturingseenheid voor CAN-bus
5
F25
Niet toegewezen
–
F26
Niet toegewezen
–
F27
Niet toegewezen
–
F28
Motorbesturingseenheid
15
F29
Opstart voor de werking van de koelvloeistofpomp
5
F30
Besturingseenheid voor extra verwarming
20
F31
Voorste ruitenwisser
30
F32
Niet toegewezen
–
F33
Niet toegewezen
–
F34
Niet toegewezen
–
F35
Niet toegewezen
–
F36
Niet toegewezen
–
F37
Niet toegewezen
–
F38
Radiatorventilator, kleppen
10
F39
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F40
Ontstekingsspoelen
20
F41
Niet toegewezen
–
F42
Start van de brandstofpomp
5
F43
Niet toegewezen
–
F44
Niet toegewezen
–
F45
Niet toegewezen
–
F46
Niet toegewezen
–
F47
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F48
Pomp voor ABS
40
F49
Voeding voor terminal 15 (contact aan)
40
F50
Niet toegewezen
–
F51
Niet toegewezen
–
F52
Voedingsrelais – terminal X a)
40
F53
Extra uitrusting
50
F54
Niet toegewezen
–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in de motorruimte (versie 2)
Skoda Yeti – zekeringen – motorruimte (versie 2)
Nr
Beschrijving
Ampère [A]
F1
Niet toegewezen
–
F2
Centrale besturingseenheid van de automatische transmissie DQ 200
30
F3
Meetcircuit
5
F4
ABS kleppen
30/20
F5
Centrale besturingseenheid van de automatische transmissie
15
F6
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F7
Voeding terminal 15, start
40
F8
Radio
15
F9
Telefoon
5
F10
Motorbesturingseenheid, hoofdrelais
5/10
F11
Centrale besturingseenheid voor extra verwarming
20
F12
Centrale besturingseenheid voor CAN-bus
5
F13
Centrale besturingseenheid van de motor
15/30
F14
Ontsteking
20
F15
Lambdasonde;
NOx sensor;
Relais van de brandstofpomp.
15
Relais van het gloeisysteem
5
F 16
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht
30
F17
Toeter
15
F18
Versterker voor digitale audio processor
30
F19
Voorste ruitenwisser
30
F20
Brandstofdrukregelklep
10
F21
Lambdasonde
10/15
F22
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F23
Secundaire luchtpomp
5
Luchtmassameter
10
Brandstofpomp hoge druk
15
F24
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F25
Pomp voor ABS
30/40
F26
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F27
Secundaire luchtpomp
40
Gloeisysteem
50
F28
Niet toegewezen
–
F29
Voeding terminal 30
50
F30
Terminal Xa)
40
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in het dashboard
Skoda Yeti – zekeringen – dashboard
Nr
Beschrijving
Ampère [A]
1
Verwarming ventilatie van de versnellingsbak (dieselmotor)
10
Centrale besturingseenheid van de automatische transmissie DQ200
10
2
Trekinrichting
20
3
Trekinrichting
15
4
Niet toegewezen
–
5
Luchtverwarmingsventilator;
Radiatorventilator;
Klimatiseringssysteem;
Climatronic.
40
6
Achterruitenwisser
15
7
Niet toegewezen
–
8
Trekinrichting
15
9
Centrale besturingseenheid – interne verlichting
10
10
Regen sensor, lichtschakelaar, diagnose aansluiting
10
11
Links afslaan verlichting
10
12
Rechts afslaan verlichting
10
13
Radio;
Wisselkoers voor mobiele navigatie.
15
14
Trekinrichting
5
15
Lichtschakelaar
5
16
Verwarmde spuitmonden, verwarmingsregelaar van de stoel
5
17
Centrale besturingseenheid voor het regelen van de lichten en de rotatie van de koplampen
5
18
Diagnose aansluiting, motorbesturingseenheid, remsensor
10
19
ABS besturingseenheid, ESP;
Schakelaar voor het controleren van de bandenspanning;
Parkeerhulp besturingseenheid;
Offroad modus schakelaar.
5
20
Airbag schakelaar en besturingseenheid
5
21
WIV;
Parkeerlicht;
Verwarmde buitenspiegels;
Druk sensor;
Telefoon voorbereiding;
Luchtmassameter.
5
22
Set van indicatoren;
Electromechanische besturingseenheid;
Stuurhulp;
Haldex.
5
23
Centrale vergrendeling en motorkap
15
24
Achterste elektrische raam
30
25
Verwarming van de achterruit
25
Verwarming van de achterruit;
Extra verwarming (verwarming en ventilatie in stilstand).
30
26
Voedingsaansluiting in de kofferbak
20
27
Elektrisch schuifdak;
Elektrische zonnescherm.
30
28
Brandstofpomp relais;
Brandstofpomp besturingseenheid;
Injectoren.
15
29
Voorruit
30
30
Sigarettenaansteker voor en achter
20
31
Koplampreinigingssysteem
20
32
Verwarming van de voorstoelen
20
33
Verwarming;
Klimatisering;
Climatronic.
7,5
34
Alarm, reserve toeter
5
35
Centrale besturingseenheid van de automatische transmissie DQ200
10
36
Niet toegewezen
–
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
| Nr | Beschrijving | Ampère [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | ABS kleppen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Meetcircuit | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Toeter | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Brandstof doseerklep | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Diagnoselekkagepomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Lambdasonde na de katalysator | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Centralina cambio automatico | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Koelvloeistofpomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Audioversterker (audiosysteem) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Radio | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Telefoon | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Motorbesturingseenheid | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Besturingseenheid voor bus CAN | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Motorbesturingseenheid | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Besturingseenheid voor extra verwarming | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Voorste ruitenwisser | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Radiatorventilator, kleppen | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Ontstekingsspoelen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Start van de brandstofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Pomp voor ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Voeding voor terminal 15 (contact aan) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Voedingsrelais – terminal X a) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Extra uitrusting | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| lichtbruin | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| donkerbruin | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rood | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| blauw | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| geel | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| wit | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| groen | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| oranje | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rood | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | ABS kleppen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Meetcircuit | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Toeter | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Brandstof doseerklep | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Diagnoselekkagepomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Lambdasonde na de katalysator | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Centralina cambio automatico | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Koelvloeistofpomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Audioversterker (audiosysteem) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Radio | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Telefoon | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Motorbesturingseenheid | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Besturingseenheid voor bus CAN | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Motorbesturingseenheid | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Besturingseenheid voor extra verwarming | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Voorste ruitenwisser | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Radiatorventilator, kleppen | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Ontstekingsspoelen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Start van de brandstofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Pomp voor ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Voeding voor terminal 15 (contact aan) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Voedingsrelais – terminal X a) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Extra uitrusting | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| lichtbruin | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| donkerbruin | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rood | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| blauw | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| geel | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| wit | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| groen | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| oranje | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rood | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | ABS kleppen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Meetcircuit | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Toeter | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Brandstof doseerklep | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Diagnoselekkagepomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Lambdasonde na de katalysator | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Centralina cambio automatico | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Koelvloeistofpomp | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Niet toegewezen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Audioversterker (audiosysteem) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Radio | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Telefoon | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Motorbesturingseenheid | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Besturingseenheid voor bus CAN | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Motorbesturingseenheid | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Besturingseenheid voor extra verwarming | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Voorste ruitenwisser | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Radiatorventilator, kleppen | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Ontstekingsspoelen | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Start van de brandstofpomp | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Pomp voor ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Voeding voor terminal 15 (contact aan) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Voedingsrelais – terminal X a) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Extra uitrusting | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Niet toegewezen | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
In dit artikel vind je de schema’s van de zekeringkast van de Škoda Yeti (2009-2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Skoda Yeti (2009) – schema van de zekeringkast
Productiejaar: 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur
Ampère [A]
lichtbruin
5
donkerbruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
rood
50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1)
Nr
Beschrijving
Ampère [A]
F1
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht.
30
F2
ABS kleppen
20
F3
Niet toegewezen
–
F4
Meetcircuit
5
F5
Toeter
15
F6
Niet toegewezen
–
F7
Brandstof doseerklep
15
F8
Niet toegewezen
F9
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F10
Diagnoselekkagepomp
10
F11
Lambdasonde voor de katalysator;
Motorbesturingseenheid.
10
F12
Lambdasonde na de katalysator
10
F13
Centrale besturingseenheid van de automatische transmissie
15
F14
Niet toegewezen
–
F15
Koelvloeistofpomp
10
F 16
Niet toegewezen
F17
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F18
Audioversterker (audiosysteem)
30
F19
Radio
30
F20
Telefoon
5
F21
Niet toegewezen
–
F22
Niet toegewezen
–
F23
Motorbesturingseenheid
10
F24
Besturingseenheid voor CAN-bus
5
F25
Niet toegewezen
–
F26
Niet toegewezen
–
F27
Niet toegewezen
–
F28
Motorbesturingseenheid
15
F29
Opstart voor de werking van de koelvloeistofpomp
5
F30
Besturingseenheid voor extra verwarming
20
F31
Voorste ruitenwisser
30
F32
Niet toegewezen
–
F33
Niet toegewezen
–
F34
Niet toegewezen
–
F35
Niet toegewezen
–
F36
Niet toegewezen
–
F37
Niet toegewezen
–
F38
Radiatorventilator, kleppen
10
F39
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F40
Ontstekingsspoelen
20
F41
Niet toegewezen
–
F42
Start van de brandstofpomp
5
F43
Niet toegewezen
–
F44
Niet toegewezen
–
F45
Niet toegewezen
–
F46
Niet toegewezen
–
F47
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F48
Pomp voor ABS
40
F49
Voeding voor terminal 15 (contact aan)
40
F50
Niet toegewezen
–
F51
Niet toegewezen
–
F52
Voedingsrelais – terminal X a)
40
F53
Extra uitrusting
50
F54
Niet toegewezen
–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in de motorruimte (versie 2)
Skoda Yeti – zekeringen – motorruimte (versie 2)
Nr
Beschrijving
Ampère [A]
F1
Niet toegewezen
–
F2
Centrale besturingseenheid van de automatische transmissie DQ 200
30
F3
Meetcircuit
5
F4
ABS kleppen
30/20
F5
Centrale besturingseenheid van de automatische transmissie
15
F6
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F7
Voeding terminal 15, start
40
F8
Radio
15
F9
Telefoon
5
F10
Motorbesturingseenheid, hoofdrelais
5/10
F11
Centrale besturingseenheid voor extra verwarming
20
F12
Centrale besturingseenheid voor CAN-bus
5
F13
Centrale besturingseenheid van de motor
15/30
F14
Ontsteking
20
F15
Lambdasonde;
NOx sensor;
Relais van de brandstofpomp.
15
Relais van het gloeisysteem
5
F 16
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht
30
F17
Toeter
15
F18
Versterker voor digitale audio processor
30
F19
Voorste ruitenwisser
30
F20
Brandstofdrukregelklep
10
F21
Lambdasonde
10/15
F22
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F23
Secundaire luchtpomp
5
Luchtmassameter
10
Brandstofpomp hoge druk
15
F24
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F25
Pomp voor ABS
30/40
F26
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F27
Secundaire luchtpomp
40
Gloeisysteem
50
F28
Niet toegewezen
–
F29
Voeding terminal 30
50
F30
Terminal Xa)
40
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in het dashboard
Skoda Yeti – zekeringen – dashboard
Nr
Beschrijving
Ampère [A]
1
Verwarming ventilatie van de versnellingsbak (dieselmotor)
10
Centrale besturingseenheid van de automatische transmissie DQ200
10
2
Trekinrichting
20
3
Trekinrichting
15
4
Niet toegewezen
–
5
Luchtverwarmingsventilator;
Radiatorventilator;
Klimatiseringssysteem;
Climatronic.
40
6
Achterruitenwisser
15
7
Niet toegewezen
–
8
Trekinrichting
15
9
Centrale besturingseenheid – interne verlichting
10
10
Regen sensor, lichtschakelaar, diagnose aansluiting
10
11
Links afslaan verlichting
10
12
Rechts afslaan verlichting
10
13
Radio;
Wisselkoers voor mobiele navigatie.
15
14
Trekinrichting
5
15
Lichtschakelaar
5
16
Verwarmde spuitmonden, verwarmingsregelaar van de stoel
5
17
Centrale besturingseenheid voor het regelen van de lichten en de rotatie van de koplampen
5
18
Diagnose aansluiting, motorbesturingseenheid, remsensor
10
19
ABS besturingseenheid, ESP;
Schakelaar voor het controleren van de bandenspanning;
Parkeerhulp besturingseenheid;
Offroad modus schakelaar.
5
20
Airbag schakelaar en besturingseenheid
5
21
WIV;
Parkeerlicht;
Verwarmde buitenspiegels;
Druk sensor;
Telefoon voorbereiding;
Luchtmassameter.
5
22
Set van indicatoren;
Electromechanische besturingseenheid;
Stuurhulp;
Haldex.
5
23
Centrale vergrendeling en motorkap
15
24
Achterste elektrische raam
30
25
Verwarming van de achterruit
25
Verwarming van de achterruit;
Extra verwarming (verwarming en ventilatie in stilstand).
30
26
Voedingsaansluiting in de kofferbak
20
27
Elektrisch schuifdak;
Elektrische zonnescherm.
30
28
Brandstofpomp relais;
Brandstofpomp besturingseenheid;
Injectoren.
15
29
Voorruit
30
30
Sigarettenaansteker voor en achter
20
31
Koplampreinigingssysteem
20
32
Verwarming van de voorstoelen
20
33
Verwarming;
Klimatisering;
Climatronic.
7,5
34
Alarm, reserve toeter
5
35
Centrale besturingseenheid van de automatische transmissie DQ200
10
36
Niet toegewezen
–
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
In dit artikel vind je de schema’s van de zekeringkast van de Škoda Yeti (2009-2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Skoda Yeti (2009) – schema van de zekeringkast
Productiejaar: 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur
Ampère [A]
lichtbruin
5
donkerbruin
7,5
rood
10
blauw
15
geel
20
wit
25
groen
30
oranje
40
rood
50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1)
Nr
Beschrijving
Ampère [A]
F1
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht.
30
F2
ABS kleppen
20
F3
Niet toegewezen
–
F4
Meetcircuit
5
F5
Toeter
15
F6
Niet toegewezen
–
F7
Brandstof doseerklep
15
F8
Niet toegewezen
F9
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F10
Diagnoselekkagepomp
10
F11
Lambdasonde voor de katalysator;
Motorbesturingseenheid.
10
F12
Lambdasonde na de katalysator
10
F13
Centrale besturingseenheid van de automatische transmissie
15
F14
Niet toegewezen
–
F15
Koelvloeistofpomp
10
F 16
Niet toegewezen
F17
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F18
Audioversterker (audiosysteem)
30
F19
Radio
30
F20
Telefoon
5
F21
Niet toegewezen
–
F22
Niet toegewezen
–
F23
Motorbesturingseenheid
10
F24
Besturingseenheid voor CAN-bus
5
F25
Niet toegewezen
–
F26
Niet toegewezen
–
F27
Niet toegewezen
–
F28
Motorbesturingseenheid
15
F29
Opstart voor de werking van de koelvloeistofpomp
5
F30
Besturingseenheid voor extra verwarming
20
F31
Voorste ruitenwisser
30
F32
Niet toegewezen
–
F33
Niet toegewezen
–
F34
Niet toegewezen
–
F35
Niet toegewezen
–
F36
Niet toegewezen
–
F37
Niet toegewezen
–
F38
Radiatorventilator, kleppen
10
F39
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F40
Ontstekingsspoelen
20
F41
Niet toegewezen
–
F42
Start van de brandstofpomp
5
F43
Niet toegewezen
–
F44
Niet toegewezen
–
F45
Niet toegewezen
–
F46
Niet toegewezen
–
F47
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F48
Pomp voor ABS
40
F49
Voeding voor terminal 15 (contact aan)
40
F50
Niet toegewezen
–
F51
Niet toegewezen
–
F52
Voedingsrelais – terminal X a)
40
F53
Extra uitrusting
50
F54
Niet toegewezen
–
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in de motorruimte (versie 2)
Skoda Yeti – zekeringen – motorruimte (versie 2)
Nr
Beschrijving
Ampère [A]
F1
Niet toegewezen
–
F2
Centrale besturingseenheid van de automatische transmissie DQ 200
30
F3
Meetcircuit
5
F4
ABS kleppen
30/20
F5
Centrale besturingseenheid van de automatische transmissie
15
F6
Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel.
5
F7
Voeding terminal 15, start
40
F8
Radio
15
F9
Telefoon
5
F10
Motorbesturingseenheid, hoofdrelais
5/10
F11
Centrale besturingseenheid voor extra verwarming
20
F12
Centrale besturingseenheid voor CAN-bus
5
F13
Centrale besturingseenheid van de motor
15/30
F14
Ontsteking
20
F15
Lambdasonde;
NOx sensor;
Relais van de brandstofpomp.
15
Relais van het gloeisysteem
5
F 16
Centrale besturingseenheid;
Rechter hoofdverlichting;
Rechter achterlicht
30
F17
Toeter
15
F18
Versterker voor digitale audio processor
30
F19
Voorste ruitenwisser
30
F20
Brandstofdrukregelklep
10
F21
Lambdasonde
10/15
F22
Koppelpedaal schakelaar;
Rempedaal schakelaar.
5
F23
Secundaire luchtpomp
5
Luchtmassameter
10
Brandstofpomp hoge druk
15
F24
Actieve koolstoffilter;
Uitlaatgas recirculatieklep.
10
F25
Pomp voor ABS
30/40
F26
Centrale besturingseenheid;
Linker hoofdverlichting;
Linker achterlicht.
30
F27
Secundaire luchtpomp
40
Gloeisysteem
50
F28
Niet toegewezen
–
F29
Voeding terminal 30
50
F30
Terminal Xa)
40
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Zekeringkast in het dashboard
Skoda Yeti – zekeringen – dashboard
Nr
Beschrijving
Ampère [A]
1
Verwarming ventilatie van de versnellingsbak (dieselmotor)
10
Centrale besturingseenheid van de automatische transmissie DQ200
10
2
Trekinrichting
20
3
Trekinrichting
15
4
Niet toegewezen
–
5
Luchtverwarmingsventilator;
Radiatorventilator;
Klimatiseringssysteem;
Climatronic.
40
6
Achterruitenwisser
15
7
Niet toegewezen
–
8
Trekinrichting
15
9
Centrale besturingseenheid – interne verlichting
10
10
Regen sensor, lichtschakelaar, diagnose aansluiting
10
11
Links afslaan verlichting
10
12
Rechts afslaan verlichting
10
13
Radio;
Wisselkoers voor mobiele navigatie.
15
14
Trekinrichting
5
15
Lichtschakelaar
5
16
Verwarmde spuitmonden, verwarmingsregelaar van de stoel
5
17
Centrale besturingseenheid voor het regelen van de lichten en de rotatie van de koplampen
5
18
Diagnose aansluiting, motorbesturingseenheid, remsensor
10
19
ABS besturingseenheid, ESP;
Schakelaar voor het controleren van de bandenspanning;
Parkeerhulp besturingseenheid;
Offroad modus schakelaar.
5
20
Airbag schakelaar en besturingseenheid
5
21
WIV;
Parkeerlicht;
Verwarmde buitenspiegels;
Druk sensor;
Telefoon voorbereiding;
Luchtmassameter.
5
22
Set van indicatoren;
Electromechanische besturingseenheid;
Stuurhulp;
Haldex.
5
23
Centrale vergrendeling en motorkap
15
24
Achterste elektrische raam
30
25
Verwarming van de achterruit
25
Verwarming van de achterruit;
Extra verwarming (verwarming en ventilatie in stilstand).
30
26
Voedingsaansluiting in de kofferbak
20
27
Elektrisch schuifdak;
Elektrische zonnescherm.
30
28
Brandstofpomp relais;
Brandstofpomp besturingseenheid;
Injectoren.
15
29
Voorruit
30
30
Sigarettenaansteker voor en achter
20
31
Koplampreinigingssysteem
20
32
Verwarming van de voorstoelen
20
33
Verwarming;
Klimatisering;
Climatronic.
7,5
34
Alarm, reserve toeter
5
35
Centrale besturingseenheid van de automatische transmissie DQ200
10
36
Niet toegewezen
–
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
Zekeringkleur Ampère [A] lichtbruin 5 donkerbruin 7,5 rood 10 blauw 15 geel 20 wit 25 groen 30 oranje 40 rood 50
Zekeringkast in de motorruimte (versie 1)
Skoda Yeti – zekeringen – motorruimte (versie 1) Nr Beschrijving Ampère [A] F1 Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. 30 F2 ABS kleppen 20 F3 Niet toegewezen – F4 Meetcircuit 5 F5 Toeter 15 F6 Niet toegewezen – F7 Brandstof doseerklep 15 F8 Niet toegewezen F9 Actieve koolstoffilter; Uitlaatgas recirculatieklep. 10 F10 Diagnoselekkagepomp 10 F11 Lambdasonde voor de katalysator; Centralina motore. 10 F12 Lambdasonde na de katalysator 10 F13 Centralina cambio automatico 15 F14 Niet toegewezen – F15 Koelvloeistofpomp 10 F 16 Niet toegewezen F17 Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. 5 F18 Audioversterker (audiosysteem) 30 F19 Radio 30 F20 Telefoon 5 F21 Niet toegewezen – F22 Niet toegewezen – F23 Motorbesturingseenheid 10 F24 Besturingseenheid voor bus CAN 5 F25 Niet toegewezen – F26 Niet toegewezen – F27 Niet toegewezen – F28 Motorbesturingseenheid 15 F29 Opstart voor de werking van de koelvloeistofpomp 5 F30 Besturingseenheid voor extra verwarming 20 F31 Voorste ruitenwisser 30 F32 Niet toegewezen – F33 Niet toegewezen – F34 Niet toegewezen – F35 Niet toegewezen – F36 Niet toegewezen – F37 Niet toegewezen – F38 Radiatorventilator, kleppen 10 F39 Koppelpedaal schakelaar; Rempedaal schakelaar. 5 F40 Ontstekingsspoelen 20 F41 Niet toegewezen – F42 Start van de brandstofpomp 5 F43 Niet toegewezen – F44 Niet toegewezen – F45 Niet toegewezen – F46 Niet toegewezen – F47 Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. 30 F48 Pomp voor ABS 40 F49 Voeding voor terminal 15 (contact aan) 40 F50 Niet toegewezen – F51 Niet toegewezen – F52 Voedingsrelais – terminal X a) 40 F53 Extra uitrusting 50 F54 Niet toegewezen –
a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld.
Skoda Yeti (2010) – schema van de zekeringkast
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
In dit artikel vind je de schema’s van de zekeringkast van de Škoda Yeti (2009-2017), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Skoda Yeti (2009) – schema van de zekeringkast
Productiejaar: 2009.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid;
Rechter hoofdverlichting; Rechter achterlicht. |
30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter;
Uitlaatgas recirculatieklep. |
10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator;
Motorbesturingseenheid. |
10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centrale besturingseenheid van de automatische transmissie | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel. |
5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor CAN-bus | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar;
Rempedaal schakelaar. |
5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid;
Linker hoofdverlichting; Linker achterlicht. |
30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Zekeringkast in de motorruimte (versie 2)
Skoda Yeti – zekeringen – motorruimte (versie 2)
| Nr | Beschrijving | Ampère [A] |
| F1 | Niet toegewezen | – |
| F2 | Centrale besturingseenheid van de automatische transmissie DQ 200 | 30 |
| F3 | Meetcircuit | 5 |
| F4 | ABS kleppen | 30/20 |
| F5 | Centrale besturingseenheid van de automatische transmissie | 15 |
| F6 | Set indicatoren;
Voorste ruitenwisserhendel en richtingaanwijzerhendel. |
5 |
| F7 | Voeding terminal 15, start | 40 |
| F8 | Radio | 15 |
| F9 | Telefoon | 5 |
| F10 | Motorbesturingseenheid, hoofdrelais | 5/10 |
| F11 | Centrale besturingseenheid voor extra verwarming | 20 |
| F12 | Centrale besturingseenheid voor CAN-bus | 5 |
| F13 | Centrale besturingseenheid van de motor | 15/30 |
| F14 | Ontsteking | 20 |
| F15 | Lambdasonde;
NOx sensor; Relais van de brandstofpomp. |
15 |
| Relais van het gloeisysteem | 5 | |
| F 16 | Centrale besturingseenheid;
Rechter hoofdverlichting; Rechter achterlicht |
30 |
| F17 | Toeter | 15 |
| F18 | Versterker voor digitale audio processor | 30 |
| F19 | Voorste ruitenwisser | 30 |
| F20 | Brandstofdrukregelklep | 10 |
| F21 | Lambdasonde | 10/15 |
| F22 | Koppelpedaal schakelaar;
Rempedaal schakelaar. |
5 |
| F23 | Secundaire luchtpomp | 5 |
| Luchtmassameter | 10 | |
| Brandstofpomp hoge druk | 15 | |
| F24 | Actieve koolstoffilter;
Uitlaatgas recirculatieklep. |
10 |
| F25 | Pomp voor ABS | 30/40 |
| F26 | Centrale besturingseenheid;
Linker hoofdverlichting; Linker achterlicht. |
30 |
| F27 | Secundaire luchtpomp | 40 |
| Gloeisysteem | 50 | |
| F28 | Niet toegewezen | – |
| F29 | Voeding terminal 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Zekeringkast in het dashboard
| Nr | Beschrijving | Ampère [A] |
| 1 | Verwarming ventilatie van de versnellingsbak (dieselmotor) | 10 |
| Centrale besturingseenheid van de automatische transmissie DQ200 | 10 | |
| 2 | Trekinrichting | 20 |
| 3 | Trekinrichting | 15 |
| 4 | Niet toegewezen | – |
| 5 | Luchtverwarmingsventilator;
Radiatorventilator; Klimatiseringssysteem; Climatronic. |
40 |
| 6 | Achterruitenwisser | 15 |
| 7 | Niet toegewezen | – |
| 8 | Trekinrichting | 15 |
| 9 | Centrale besturingseenheid – interne verlichting | 10 |
| 10 | Regen sensor, lichtschakelaar, diagnose aansluiting | 10 |
| 11 | Links afslaan verlichting | 10 |
| 12 | Rechts afslaan verlichting | 10 |
| 13 | Radio;
Wisselkoers voor mobiele navigatie. |
15 |
| 14 | Trekinrichting | 5 |
| 15 | Lichtschakelaar | 5 |
| 16 | Verwarmde spuitmonden, verwarmingsregelaar van de stoel | 5 |
| 17 | Centrale besturingseenheid voor het regelen van de lichten en de rotatie van de koplampen | 5 |
| 18 | Diagnose aansluiting, motorbesturingseenheid, remsensor | 10 |
| 19 | ABS besturingseenheid, ESP;
Schakelaar voor het controleren van de bandenspanning; Parkeerhulp besturingseenheid; Offroad modus schakelaar. |
5 |
| 20 | Airbag schakelaar en besturingseenheid | 5 |
| 21 | WIV;
Parkeerlicht; Verwarmde buitenspiegels; Druk sensor; Telefoon voorbereiding; Luchtmassameter. |
5 |
| 22 | Set van indicatoren;
Electromechanische besturingseenheid; Stuurhulp; Haldex. |
5 |
| 23 | Centrale vergrendeling en motorkap | 15 |
| 24 | Achterste elektrische raam | 30 |
| 25 | Verwarming van de achterruit | 25 |
| Verwarming van de achterruit;
Extra verwarming (verwarming en ventilatie in stilstand). |
30 | |
| 26 | Voedingsaansluiting in de kofferbak | 20 |
| 27 | Elektrisch schuifdak;
Elektrische zonnescherm. |
30 |
| 28 | Brandstofpomp relais;
Brandstofpomp besturingseenheid; Injectoren. |
15 |
| 29 | Voorruit | 30 |
| 30 | Sigarettenaansteker voor en achter | 20 |
| 31 | Koplampreinigingssysteem | 20 |
| 32 | Verwarming van de voorstoelen | 20 |
| 33 | Verwarming;
Klimatisering; Climatronic. |
7,5 |
| 34 | Alarm, reserve toeter | 5 |
| 35 | Centrale besturingseenheid van de automatische transmissie DQ200 | 10 |
| 36 | Niet toegewezen | – |
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
Skoda Yeti (2010) – schema van de zekeringkast
Productiejaar: 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Skoda Yeti is de zekering #26 (voedingsaansluiting in de kofferbak) en #30 (sigarettenaanstekers voor en achter) in de zekeringkast in het dashboard.
Kleurcodering van de zekeringen
| Zekeringkleur | Ampère [A] |
|---|---|
| lichtbruin | 5 |
| donkerbruin | 7,5 |
| rood | 10 |
| blauw | 15 |
| geel | 20 |
| wit | 25 |
| groen | 30 |
| oranje | 40 |
| rood | 50 |
Zekeringkast in de motorruimte (versie 1)
| Nr | Beschrijving | Ampère [A] |
| F1 | Centrale besturingseenheid; Rechter hoofdverlichting; Rechter achterlicht. | 30 |
| F2 | ABS kleppen | 20 |
| F3 | Niet toegewezen | – |
| F4 | Meetcircuit | 5 |
| F5 | Toeter | 15 |
| F6 | Niet toegewezen | – |
| F7 | Brandstof doseerklep | 15 |
| F8 | Niet toegewezen | |
| F9 | Actieve koolstoffilter; Uitlaatgas recirculatieklep. | 10 |
| F10 | Diagnoselekkagepomp | 10 |
| F11 | Lambdasonde voor de katalysator; Centralina motore. | 10 |
| F12 | Lambdasonde na de katalysator | 10 |
| F13 | Centralina cambio automatico | 15 |
| F14 | Niet toegewezen | – |
| F15 | Koelvloeistofpomp | 10 |
| F 16 | Niet toegewezen | |
| F17 | Set van indicatoren; Voorste ruitenwisserhendel en richtingaanwijzerhendel. | 5 |
| F18 | Audioversterker (audiosysteem) | 30 |
| F19 | Radio | 30 |
| F20 | Telefoon | 5 |
| F21 | Niet toegewezen | – |
| F22 | Niet toegewezen | – |
| F23 | Motorbesturingseenheid | 10 |
| F24 | Besturingseenheid voor bus CAN | 5 |
| F25 | Niet toegewezen | – |
| F26 | Niet toegewezen | – |
| F27 | Niet toegewezen | – |
| F28 | Motorbesturingseenheid | 15 |
| F29 | Opstart voor de werking van de koelvloeistofpomp | 5 |
| F30 | Besturingseenheid voor extra verwarming | 20 |
| F31 | Voorste ruitenwisser | 30 |
| F32 | Niet toegewezen | – |
| F33 | Niet toegewezen | – |
| F34 | Niet toegewezen | – |
| F35 | Niet toegewezen | – |
| F36 | Niet toegewezen | – |
| F37 | Niet toegewezen | – |
| F38 | Radiatorventilator, kleppen | 10 |
| F39 | Koppelpedaal schakelaar; Rempedaal schakelaar. | 5 |
| F40 | Ontstekingsspoelen | 20 |
| F41 | Niet toegewezen | – |
| F42 | Start van de brandstofpomp | 5 |
| F43 | Niet toegewezen | – |
| F44 | Niet toegewezen | – |
| F45 | Niet toegewezen | – |
| F46 | Niet toegewezen | – |
| F47 | Centrale besturingseenheid; Linker hoofdverlichting; Linker achterlicht. | 30 |
| F48 | Pomp voor ABS | 40 |
| F49 | Voeding voor terminal 15 (contact aan) | 40 |
| F50 | Niet toegewezen | – |
| F51 | Niet toegewezen | – |
| F52 | Voedingsrelais – terminal X a) | 40 |
| F53 | Extra uitrusting | 50 |
| F54 | Niet toegewezen | – |
| a) Om de batterij niet onnodig te ontladen tijdens het starten van de motor, worden de elektrische elementen van deze terminal automatisch uitgeschakeld. | ||
