Toyota Hilux VII (2011-2013) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Hilux VII (2011–2013), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden, zowel in het interieur als in de motorruimte, en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Toyota Hilux VII (2011-2013) – schema van de zekeringkast

Productiejaar: 2011, 2012, 2013.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Hilux VII (2011-2013) is zekering 10 in de zekeringkast op het dashboard aan de bestuurderszijde.

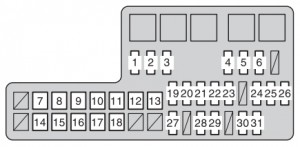

Zekeringkast in de motorruimte

Toyota Hilux VII – zekeringen – motorruimte
Zekering Amper Circuit
1 SPARE 25 Reserve zekering
2 SPARE 15 Reserve zekering
3 SPARE 10 Reserve zekering
4 FOG 15 Voor mistlampen
5 HORN 10 Toeter
6 EFI 25 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
7 PTC NO.1 50 Elektrische verwarming
8 PWR SEAT 30 Elektrische stoel
9 PTC NO.2 50 Elektrische verwarming
10 H-LP CLN 40 Koplampenreiniger
11 FR HTR 50 Airconditioning;

Zekering voor airconditioning.
12 ABS NO.2 30 ABS, TRC en VSC
13 ABS NO.1 40 ABS, TRC en VSC
14 ALT 100 Laadsysteem,

PWR SEAT, HLP CLN, FR HTR,

AM1, IG1, PTC NO.1, PTC NO.2,

PWR OUT, STOP, TAIL en

OBD zekering.
15 GLOW 80 Motorvoorverwarmingssysteem
16 BATT P / I 50 Zekeringen FOG, HORN en EFI
17 AM2 30 Motorstart, ST, IGN, INJ en MET
18 MAIN 40 Zekeringen H-LP RH, H-LP LH,

H-LP RL en H-LP LL.
19 H-LP RL 15 Rechter koplamp (laag)
20 H-LP LL 15 Linker koplamp (laag)
21 H-LP RH 15 Rechter koplamp (hoog) en rechter (laag)
22 H-LP LH 15 Linker koplamp (hoog) en linker (laag)
23 EFI NO.2 10 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
24 ECU-B 10 Raaminterrupters in de deuren;

Elektrisch slot systeem;

Draadloos afstandsbedieningssysteem;

Stuurhoek sensor en koplampen.
25 RAD 15 Audiosysteem
26 DOM 7,5 Interne verlichting;

Motoronderbreker;

Persoonlijke verlichting;

Indicatoren en meters;

Klok;

Informatiedisplay;

Draadloos afstandsbedieningssysteem;

Dagrijverlichting en

mistlampen.
27 A / F 20 Emissiecontrolesysteem
28 ALT-S 7,5 Laadsysteem
29 TURN-HAZ 15 Noodverlichting en richtingaanwijzers
30 ECU-B NO.2 7,5 Airconditioningsysteem
31 DCC 30 Zekeringen ECU-B, DOME en RAD

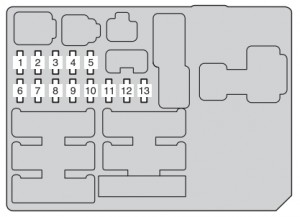

Zekeringkast op het dashboard (bestuurderszijde) – voorzijde

Toyota Hilux VII – zekeringen – dashboard bestuurderszijde (voorzijde)
Nr Amp [A] Beschrijving
1 PWR OUT 15 Voedingsaansluiting
2 TAIL 10 Dashboardverlichting;

Voor mistlampen;

Systeem voor het controleren van de hoogte van de voorlampen;

Voor parkeerlichten;

Achterlichten;

Kentekenverlichting;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Informatiedisplay;

Dagrijverlichting en

automatisch verlichtingssysteem.
3 STOP 10 Remlichten;

Hogere remlicht;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

ABS;

TRC;

VSC;

Versnellingsbak vergrendelingssysteem.
4 OBD 7,5 Onboard diagnostisch systeem
5 INJ 15 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
6 ECU-IG &

GAUGE

 10 Airconditioningsysteem;

Laadsysteem;

Achteras vergrendelingssysteem;

ABS;

TRC;

VSC;

Noodverlichting;

Richtingaanwijzers;

Achteruitrijlichten;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Versnellingsbak vergrendelingssysteem;

Achterruitontdooiers;

Koplampen;

Extra deur schakelaars;

Elektrisch deurslot systeem;

Draadloos afstandsbedieningssysteem;

Stuurhoek sensor;

Dagrijverlichting;

Cruise control;

Koplampen reiniger;

Stoelverwarmers;

Buitenspiegels ontdooiers;

Informatiedisplay;

Waarschuwingslampje voor de veiligheidsgordel van de passagier
7 WIP 20 Ruitenwisser en sproeier voor de voorruit
8 IGN 7,5 Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem;

Airbag;

SRS;

Brandstofpomp.
9 ACC 7,5 Audiosysteem;

Voedingsaansluiting;

Klok;

Systeem voor het controleren van de voeding van de achteruitkijkspiegel;

Versnellingsbak vergrendelingssysteem;

Informatiedisplay.
10 CIG 15 Aansteker
11 MET 7,5 Indicatoren en meters en DPF systeem
12 A / C 10 Airconditioningsysteem
13 ST 7,5 Start systeem;

Indicatoren en meters;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.

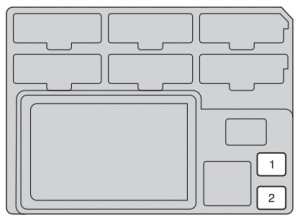

Zekeringkast op het dashboard (passagierszijde) – achterzijde

Toyota Hilux VII – zekeringen – instrumentenpaneel bestuurderszijde (achterzijde)
Nr Amp [A] Beschrijving
1 AM1 40 Achteras vergrendelingssysteem;

Zekeringen ABS, TRC, VSC, ACC,

CIG, ECU-IG & GAUGE, WIP.
2 IG1 40 Zekeringen PWR, S-HTR, 4WD,

DEUR, DEF en MIR HTR.

Zekeringkast op het dashboard (passagierszijde)

Toyota Hilux VII – zekeringen – dashboard passagierszijde
Nr Amp [A] Beschrijving
1 MIR-HTR 15 Ontdooiers voor de buitenspiegels
2 4WD 20 Achteras vergrendelingssysteem;

ABS;

TRC;

VSC.
3 S-HTR 15 Stoelverwarmers
4 DEF 20 Achterruit ontdooiers;

Multi-point brandstofinjectiesysteem;

Sequentieel multi-point brandstofinjectiesysteem.
5 DOOR 25 Elektrisch deurslot systeem;

Elektrische ramen.
6 PWR 30 Elektrische ramen
