Toyota Land Cruiser V8 200 (2012) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Land Cruiser V8 200 (2012), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Toyota Land Cruiser V8 200 (2012) – schema van de zekeringkast

Productiejaar: 2012.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Land Cruiser V8 200 (2012) is zekering 1 in de zekeringkast op het dashboard (type A).

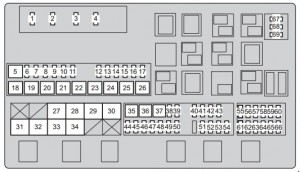

Zekeringkast in de motorruimte

Toyota Land Cruiser – zekeringen – motorruimte
Nr Amp [A] Beschrijving
1 A / F * 1 15 Airconditioning verwarming
EFI MAIN2 * 2, * 3 15 * 2 VNT DRIVER, EFI, EDU
 25 * 3
2 HORN 10 Toeter
3 EFI MAIN 25 EFI;

Air/Fuel verwarming;

Brandstofpomp.
4 IG2 MAIN 30 INJ, IGN, MET
5 RR A / C 50 Afwezig circuit
6 SEAT-A / C LH 25 Verwarmers van de stoelen en ventilatoren
7 RR S / HTR 20 Verwarming van de achterstoelen
8 DEICER 20 Ontdooien voorruitwissers
9 CDS FAN 25 Condensator ventilator
10 TOW TAIL 30 Afwezig circuit
11 RR P / SEAT 30 Afwezig circuit
12 ALT-CDS 10 ALT-CDS
13 FR FOG 7,5 Voor mistlampen
14 SECURITY 5 BEVEILIGING
15 SEAT-A / C RH 25 Verwarmers van de stoelen en ventilatoren
16 STOP 15 Stoplichten;

Hoge stoplicht;

ABS;

VSC;

Hoofd carrosserie ECU;

EFI;

Trailer.
17 AI PUMP HTR * 1 10 Verwarming van de AI-pomp
PWR HTR * 2, * 3 7,5 Elektrische verwarming
18 RR AUTO A / C 50 Achter airconditioningsysteem
19 PTC-1 50 PTC verwarming
20 PTC-2 50 PTC verwarming
21 PTC-3 50 PTC verwarming
22 RH-J / B 50 RH-J / B
23 SUB BATT 40 Trailer
24 VGRS 40 VGRS ECU
25 H-LP CLN 30 Koplampen reinigen
26 DEFOG 30 Ontdooien achterruit
27 AHC 60 AHC vierwielaandrijving
28 HTR 50 Voor airconditioning
29 PBD 30 Voeding ECU achterdeuren
30 LH-J / B 150 LH-J / B
31 ALT 180 Elke zekering
32 A/PUMP NO.1*1 50 AI DRIVER
GLOW1 * 2, * 3 80 Motor voorverwarmingssysteem
33 A/PUMP NO.2*1 50 Afwezig circuit
GLOW2 * 2, * 3 80 Motor voorverwarmingssysteem
34 MAIN 40 Hoofdlicht;

HEAD LL;

HEAD RL;

HEAD LH;

HEAD RH.
35 ABS1 50 ABS
36 ABS2 30 ABS
37 ST 30 Start systeem
38 IMB 7,5 Identificatiecode doos;

Intelligent toegangssysteem en

starten door druk;

GBS.
39 AM2 5 Hoofd ECU eenheid
40 DOME2 7,5 Verlichting van de binnenverlichting;

Bovenste module;

Achter interieurverlichting.
41 ECU-B2 5 Geheugen systeem voor bestuurderspositie
42 AMP 2 30 Audiosysteem
43 RSE 7,5 Afwezig circuit
44 TOWING 30 Trailer
45 DOOR NO.2 25 Hoofd ECU eenheid
46 STR LOCK 20 Stuurvergrendelingssysteem
47 TURN-HAZ 15 Teller;

Voor richtingaanwijzers;

Zij richtingaanwijzers;

Achter richtingaanwijzers;

Trailer.
48 EFI MAIN2 * 1 20 Brandstofpomp
F / PMP * 2, * 3 20 Afwezig circuit
49 ETCS * 1 10 EFI
A / F * 3 15 Airconditioning verwarming
50 ALT-S 5  IC-ALT
51 AMP 1 30 Audiosysteem
52 RAD NO.1 10 Navigatiesysteem;

Audiosysteem;

Parkeerassistent systeem.
53 ECU-B1 5 Dubbele vergrendelingsysteem;

Intelligent toegangssysteem en starten;

Ventilatiemodule;

Inclinatiesensor en G;

Verstelbaar en telescopisch stuur;

Teller;

Radiator;

Poort ECU;

Stuurhoek sensor;

VGRS.
54 DOME1 5 Verlicht toegangssysteem, klok
55 HEAD LH 15 Dimlichten (links)
56 HEAD LL 15 Standlichten (links);

Verlichtingsniveau systeem.
57 INJ 10 Injecteur;

Ontstekingssysteem.
58 MET 5 Teller
59 IGN 10 Open circuit;

SRS airbagsysteem;

Poort ECU;

Intelligent toegangssysteem en starten;

ABS;

VSC;

Stuurvergrendelingssysteem;

GBS.
60 DRL 5 Dagrijverlichting
61 HEAD RH 15 Dimlichten (rechts)
62 HEAD RL 15 Standlichten (rechts)
63 EFI NO.2 7,5 Airinjektiesysteem;

Luchtstroomsensor.
64 RR A/C NO.2 7,5 Afwezig circuit
65 EFI NO.3*2, 3 7,5 EGR E-VRV B2,

D-THROT SOL B2
66 DEF N).2 5 Ontdooien van de buitenspiegel.
67 SPARE 5 Reserve zekering
68 SPARE 15 Reserve zekering
69 SPARE 30 Reserve zekering
Leggere  Toyota FJ Cruiser (2006-2017) - zekeringdoos

* 1: Voertuigen met benzinemotor

* 2: Voertuigen met dieselmotor (voor Rusland, Oekraïne, Kazachstan, Azerbeidzjan, Georgië, Armenië, Wit-Rusland)

* 3: Voertuigen met dieselmotor (behalve Rusland, Oekraïne, Kazachstan, Azerbeidzjan, Georgië, Armenië, Wit-Rusland)

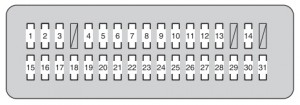

Zekeringkast onder het dashboard (type A)

Toyota Land Cruiser – zekeringen – dashboard (type A)
Nr Amp [A] Beschrijving
1 CIG 15 Sigarettenaansteker
2 BK/UP LP 10 Achterschijnwerper;

Trailer.
3 ACC 7,5 Audiosysteem;

Parkeerassistent systeem;

Meerdere display-eenheden;

Hoofd ECU;

Spiegel ECU;

Intelligent toegangssysteem en starten;

Klok.
4 PANEL 10 Traction control;

Asbak;

Sigarettenaansteker;

Koelkast;

Cruise control;

Centrale differentieelvergrendeling;

Display-eenheid;

Stoelverwarming;

Klimatiseringssysteem;

Verlichting van het dashboard;

Noodverlichting;

Audiosysteem;

Schakelaar voor het reinigen van de koplampen;

Hoogte-instelling van de koplampen;

Elektrische verwarming;

Geheugen voor bestuurderspositie;

Schakelaars voor de buitenspiegel;

Bovenste module;

Inclinatiesensor voor gordijnairbags;

Schakelaar voor de versnellingspook;

Stuurwiel schakelaars;

VSC OFF schakelaar;

Console schakelaar;

PANEL RLY.
5 ECU-IG NO.2 10 Klimatiseringssysteem;

Verwarming;

Bovenste module;

ABS;

VSC;

Stuurhoek sensor;

Inclinatiesensor en G-sensor;

Centrale eenheid;

Stoplichten;

Panoramadak;

Klok;

EC spiegel.
6 WINCH 5 Afwezig circuit
7 A / C IG 10 Radiator;

Condensator ventilator;

Radiatorcompressor;

Ontdooien achterruit en

buitenspiegel;

Klimatiseringssysteem.
8 TAIL 15 Achterlichten;

Nummerplaatverlichting;

Voor mistlampen;

Achter mistlamp;

Trailer;

Voor positioneringslichten.
9 WIPER 30 Voorruitwisser
10 WISHER 20 Voorruit sproeier
11 RR WIPER 15 Achterruitenwisser en sproeier
12 4WD 20 Traction control
13 LH-IG 5 Generator;

Stoelverwarming;

Ontdooien voorruitwisser;

Voorste veiligheidsgordels;

Noodverlichting;

Schakelaar voor de versnellingspook.
14 ECU-IG NO.1 5 ABS;

VSC;

Verstelbaar en telescopisch;

Poort ECU;

Vergrendelingssysteem voor de versnellingspook;

Parkeerassistent systeem;

Cruise control systeem;

Botsingsbeveiliging;

Trailer;

Koplampen reinigen;

Display-eenheid;

Voorruitwisser met regensensor;

Geheugen voor bestuurderspositie;

Elektrische vergrendeling.
15 S/ROOF 25 Panoramadak
16 PRAWE DRZWI PRAWE 20 Elektrische ramen
17 MIR 15 Spiegel ECU;

Ontdooien van de buitenspiegel.
18 RR DOOR RH 20 Elektrische ramen
19 RR DOOR LH 20 Elektrische ramen
20 FR DOOR RH 20 Elektrische ramen
21 RR FOG 7,5 Achter mistlamp
22 A / C 7,5 Klimatiseringssysteem
23 AM1 5 Afwezig circuit
24 TI & TE 15 Verstelbaar en telescopisch
25 FR P/SEAT RH 30 Elektrische stoel
26 PWR OUTLET 15 Voedingsaansluiting
27 OBD 7,5 Onboard diagnose
28 PSB 30 Botsingsbeveiliging
29 DOOR NO.1 25 Hoofd ECU eenheid
30 FR P/SEAT LH 30 Elektrische stoel
31 INVERTER 15 Inverter
Leggere  Toyota Land Cruiser Prado (2011-2016) – zekeringdoos

Zekeringkast onder het dashboard (type B)

Toyota Land Cruiser – zekeringen – dashboard (type A)
Nr Amp [A] Beschrijving
1 RSF LH 30 Afwezig circuit
2 B/DR CLSR RH 30 Meest nabijgelegen achterdeur
3 B/DR CLSR LH 30 Meest nabijgelegen achterdeur
4 RSF RH 30 Afwezig circuit
5 DOOR DL 15 Dubbele vergrendelingssysteem
6 AHC-B 20 AHC vierwielaandrijving
7 TEL 5 Multimedia
8 TOW BK / UP 7,5 Afwezig circuit
9 AHC-B NO.2 10 AHC vierwielaandrijving
10 ECU-IG NO.4 5 VGRS, AHC vierwielaandrijving
11 SEAT-A/C FAN 10 Ventilatoren
12 SEAT-HTR 20 Stoelverwarming
13 AFS 5 Afwezig circuit
14 ECU-IG NO.3 5 Automatische niveauregeling LP
15 STRG HTR 10 Verwarmd stuur
16 TV 10 Meerdere display-eenheden
