Toyota Verso S (2014) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Verso S (2014), informatie over de locatie van de zekeringpanelen in de auto en de toewijzing van elke zekering (zekeringindeling).

Toyota Verso S (2014) – zekering schema

Productiejaar: 2014.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota RAV4 XA40 (2012-2014) is zekering 2 en 7 in de zekeringkast

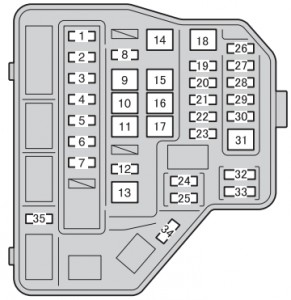

Zekeringkast in de motorruimte (type A)

Toyota Verso S – zekeringen – motorruimte (type A)
Nr Amp [A] Beschrijving
1 EFI MAIN * 1 20 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
ECD MAIN * 2 30 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie;

EFI nr. 2.
2 EFI NO.3 7,5 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
3 HORN 10 Toeter
4 EFI NO.2 10 Stop & Start systeem;

Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
5 IG2 10 Intelligent toegang en start systeem;

Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie;

SRS airbagsysteem;

Stuurwiel vergrendelingssysteem;

Stoplichten;

Stop & Start systeem.
6 IGN 15 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
7 MET 7,5 Tachometer en meters;

Stop & Start systeem.
8 PWR HTR * 2 25 Elektrische verwarming;

Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
9 EPS 50 Elektrische stuurbekrachtiging
10 ABS NO.2 30 ABS;

VSC.
11 DEF 30 Achterruitontwaseming
12 SPARE 10 Reserve zekering
13 PTC 80 PTC verwarming;

Ontwasemers van de buitenspiegels.
14 HTR 40 Airconditioningsysteem
15 H-LP CLN 30 –
16 RDI FAN 30 Elektrische koelventilator
17 ABS NO.1 50 ABS, VSC
18 BBC * 3 40 Stop & Start systeem
19 ST 30 Start systeem
20 AMP 15 –
21 D / L NO.2 25 Elektrische deurvergrendeling
22 DCC 30 DOME, ECU-B NR 1
23 STR LOCK 20 Stuurwiel vergrendelingssysteem
24 ECU-B NO.1 5 Hoofd ECU-module;

Intelligent toegang en start systeem.
25 DOME 15 Interieurverlichting;

Audiosysteem;

VSC.
26 ETCS 10 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
27 HAZ 10 Noodknipper schakelaar
28 AM2 7,5 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie;

Intelligent toegang en start systeem;

Start systeem
29 ECU-B NO.2 5 Tachometer en meters;

Deurvergrendeling met voeding;

Draadloze afstandsbediening;

Stop & Start systeem;

Intelligent toegang en start systeem;

Airconditioningsysteem;

Bandenspanning waarschuwingssysteem.
30 ALT-S 7,5 –
31 R / I 50 EFI MAIN, ECD MAIN, EFI NO.2,

EFI NO.3, IG2, IGN, MET, HORN.
32 SPARE 20 Reserve zekering
33 SPARE 30 Reserve zekering
34 MIR-HTR 10 –
35 ID / UP 7,5 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
* 1: Voertuigen met benzinemotor

* 2: Voertuigen met dieselmotor

* 3: Voertuigen met 1NR-FE motor (met Stop & Start systeem)

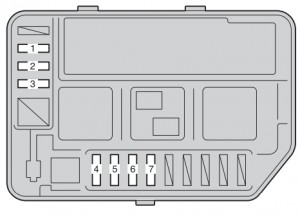

Zekeringkast in de motorruimte (type B)

Toyota Verso S – zekeringen – motorruimte (type B)
Nr Amp [A] Beschrijving
1 UE-DRL 7,5 –
2 S-HORN 10 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
3 H-LP MAIN 7,5 Verlichting
4 H-LP RH HI 10 Rechter koplamp (dimlicht)
5 H-LP LH HI 10 Linker koplamp (dimlicht);

Indicator en meters
6 H-LP RH LO 10 Rechter koplamp (grootlicht)
7 H-LP LH LO 10 Linker koplamp (grootlicht);

Handmatige aanpassing van de koplamphoek.

Zekeringkast in de motorruimte (type C – voertuigen met dieselmotor)

Toyota Verso S – zekeringen – motorruimte (type C – voertuigen met dieselmotor)
Nr Amp [A] Beschrijving
1 ALT 120 EPS, ABS NO.2, DEF, PTC, HTR, RDI FAN,

ABS NO.1, TAIL NO.2, PANEL, DOOR R/R,

DOOR P, ECU-IG NO.1, ECU-IG NO.2, A/C,

GAUGE, WASHER, WIPER, WIPER RR,

P/W, DOOR R/L, DOOR, CIG,

ACC, D/L, OBD, FOG RR,

STOP, AM1, FOG FR, D-D/L,

SHADE, S-HTR.
2 MAIN 80 BBC, ST, D/L NO.2, D.C.C.,

STR LOCK, ETCS, HAZ, AM2,

ECU-B NO.2, R/I, S-HORN, H-LP MAIN,

H-LP RH HI, H-LP LH HI, H-LP RH LO,

H-LP LH LO.

Zekeringkast in de motorruimte (type C – voertuigen met benzinemotor)

Toyota Verso S – zekeringen – motorruimte (type C – voertuigen met benzinemotor)
Nr Amp [A] Beschrijving
1 ALT 120 PWR HTR, EPS, ABS NO.2, DEF,

PTC, HTR, RDI FAN, ABS NO.1,

TAIL NO.2, PANEL, DOOR R/R, DOOR P,

ECU-IG NO.1, ECU-IG NO.2, A/C, GAUGE,

WASHER, WIPER, WIPER RR, P/W,

DOOR R/L, DOOR, CIG, ACC,

D/L, OBD, FOG RR, STOP,

AM1, FOG FR, D-D/L, SHADE,

S-HTR.
2 MAIN 80 ST, D/L NO.2, D.C.C., STR LOCK,

ETCS, HAZ, AM2, ECU-B NO.2,

R/I, H-LP MAIN, H-LP RH HI, H-LP LH HI,

H-LP RH LO, H-LP LH LO, MMT.
3 GLOW DC / DC 80 Motor voorverwarmingssysteem

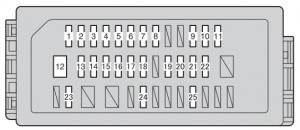

Zekeringkast onder het dashboard

Toyota Verso S – zekeringen – dashboard
Nr Amp [A] Beschrijving
1 TAIL NO.2 10 Voorste positie verlichting;

Achterlichten;

Kentekenverlichting;

Voor mistlampen;

Achter mistlamp;

Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie;

Indicator en meters.
2 PANEL 5 Tachometer en meters;

Dashboardverlichting;

Achtergrondverlichting van de schakelaars.
3 DOOR R/R 20 Elektrische ramen
4 DOOR P 20 Elektrische ramen
5 ECU-IG NO.1 5 Elektrische koelventilator;

Achterruitontwaseming;

Elektrische stuurbekrachtiging;

Hoofd ECU van de carrosserie;

Ruitensproeier;

VSC;

Bandenspanning waarschuwingssysteem.
6 ECU-IG NO.2 5 ABS;

VSC;

Stop & Start systeem.
7 A / C 7,5 Airconditioningsysteem;

Elektrische verwarming;

Achterruitontwaseming;

Ontwasemers van de buitenspiegels.
8 GAUGE 10 Achteruitrijlicht;

Versnellingsbak vergrendelingscontrole systeem;

Achterste veiligheidsgordel waarschuwingslichten;

Automatische anti-verblindings binnenspiegel;

Multidrive;

Audiosysteem;

Panoramisch dak gordijn;

Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie;

Regensensor.
9 WASHER 15 Voorruit sproeier
10 WIPER 20 Ruitenwissers
11 WIPER RR 15 Achterruitwisser
12 P / W 30 Elektrische ramen
13 DOOR R/L 20 Elektrische ramen
14 DOOR 20 Elektrische ramen
15 CIG 15 Stroomaansluitingen
16 ACC 5 Hoofd ECU van de carrosserie;

Interne spiegels;

Audiosysteem;

Stop & Start systeem;

Versnellingsbak vergrendelingscontrole systeem.
17 D / L 25 Elektrisch vergrendelingssysteem
18 OBD 7,5 On-board diagnostisch systeem
19 FOG RR 7,5 Achter mistlamp;

Indicator en meters.
20 STOP 7,5 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie;

Intelligent toegang en start systeem;

ABS;

VSC;

Stoplichten;

Hogere stoplicht;

Versnellingsbak vergrendelingscontrole systeem.
21 AM1 7,5 Start systeem
22 FOG FR 15 Voor mistlampen;

Indicator en meters.
23 DD / L 25 Multi-point brandstofinjectie;

Sequentiële multi-point brandstofinjectie.
24 SHADE 25 Panoramisch dak gordijn
25 S-HTR 15 Zitverwarmers
