Toyota Yaris I (1999-2005) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Yaris I (1999–2005), informatie over de locatie van de zekeringpanelen in de auto en de toewijzing van elke zekering (zekeringlay-out).

Toyota Yaris (1999-2005) – schema van de zekeringkast

Productiejaar: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

De zekeringen sigarettenaansteker (voedingsaansluitingen) in de Toyota Yaris zijn zekering nr. 9 (sigarettenaansteker) in de zekeringkast van het dashboard en zekering nr. 9 (voedingsaansluiting).

Motorcompartiment

Locatie

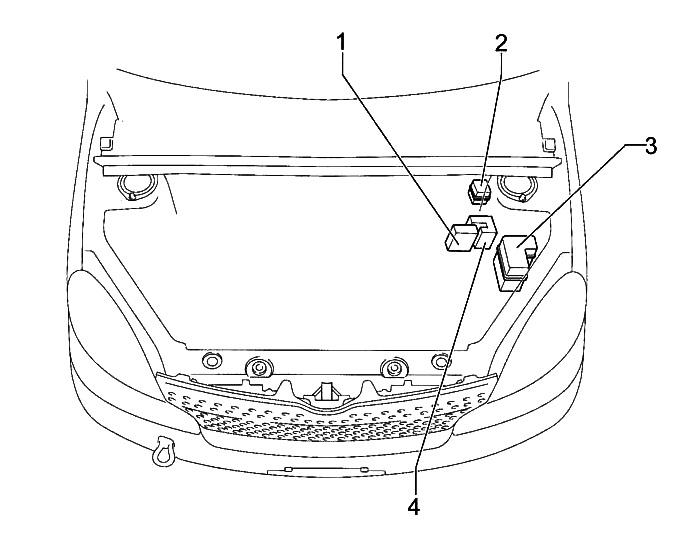

Algemeen schema van de zekeringkasten onder de motorkap

Beschrijving

1. Voedingszekeringkast
2. Extra zekeringkast
3. Zekeringkast en relais
4. ABS-controle-eenheid

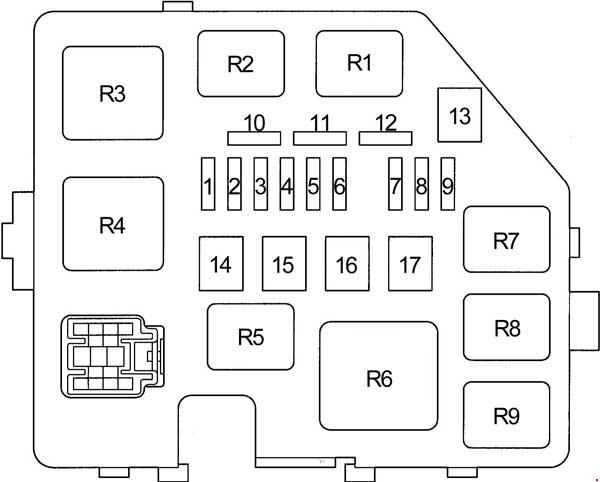

Schema zekeringen Toyota Yaris 1

Gelegen aan de linkerkant van het motorcompartiment, naast de accu.

Zekeringen Toyota Yaris – beschrijving

1	15A – Klok; Instrumentenpaneel; Centrale vergrendeling; Koplampen; Interieurverlichting; Waarschuwingsgeluid; Multifunctioneel display; Audio systeem; Deurvergrendelingscontrole-eenheid.
2	15A – Motorcontrole-eenheid; Immobilizer; Versnellingsbak controle-eenheid.
3	15A – Claxon
4	15A – Laadsysteem; Instrumentenpaneel; Motorcontrole-eenheid; Immobilizer; Versnellingsbak controle-eenheid; Multifunctioneel display; SRS airbagsysteem; Ontstekingssysteem.
5	30A – Start systeem
6	–
7	10A – Linker koplamp, aanpassing van de koplampverlichting
8	10A – Rechter koplamp, aanpassing van de koplampverlichting
9	15A – Voedingsaansluiting; Sigarettenaansteker.
10	Reserve zekering
11	Reserve zekering
12	Reserve zekering
13	–
14	–
15	30A – Koelventilator
16	50A – Hulpverwarming (PTC)
17	–
Relais
R1	Koelventilator
R2	Koelventilator
R3	Startmotor
R4	–
R5	Voedingsaansluiting
R6	Hulpverwarming (PTC)
R7	EFI
R8	Koppeling van de airconditioningcompressor
R9	Claxon

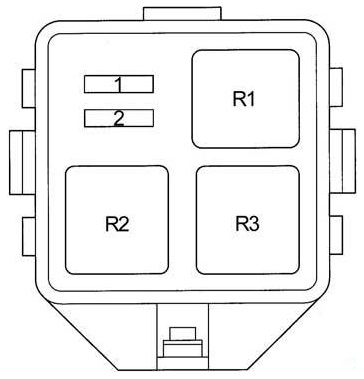

Extra kast

Beschermde componenten

1	10A – Koplampen (dagrijverlichting)
2	10A – Instrumentenpaneel; Koplampen (dagrijverlichting).
Relais
R1	Koplampen
R2	Dimmer (DIM)
R3	–

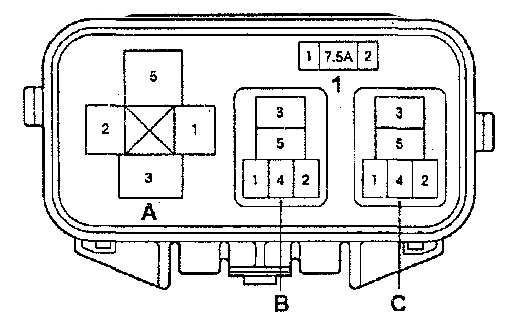

ABS kast

Diagram

Beschrijving

• 1 – ABS zekering nr. 3 (modellen zonder VSC); nee (modellen met VSC)
• A – nee (modellen zonder VSC); ABS MTR relais (modellen met VSC)
• B – ABS MTR relais (modellen zonder VSC); ABS CUT relais (modellen met VSC)
• C – ABS SOL relais (modellen zonder VSC); nee (modellen met VSC).

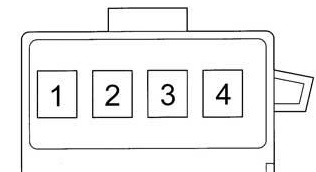

Voedingszekeringkast

Op de positieve terminal van de accu.

Beschrijving

1. 60A MAIN – Zekeringen: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H − LP LH”, “H − LP RH”, “H − LP LH (HI)”, ” H − LP RH (HI) ”, „ H − LP LH (LO) ”, „ H − LP RH (LO) ”
2. 80A – “START/STOP” systeem
3. ALT 100/120A – Zekeringen: “ECU-B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1″, ” POWER ”,„ STOP ”,„ DEF ”, laadsysteem
4. 60A ABS – ABS

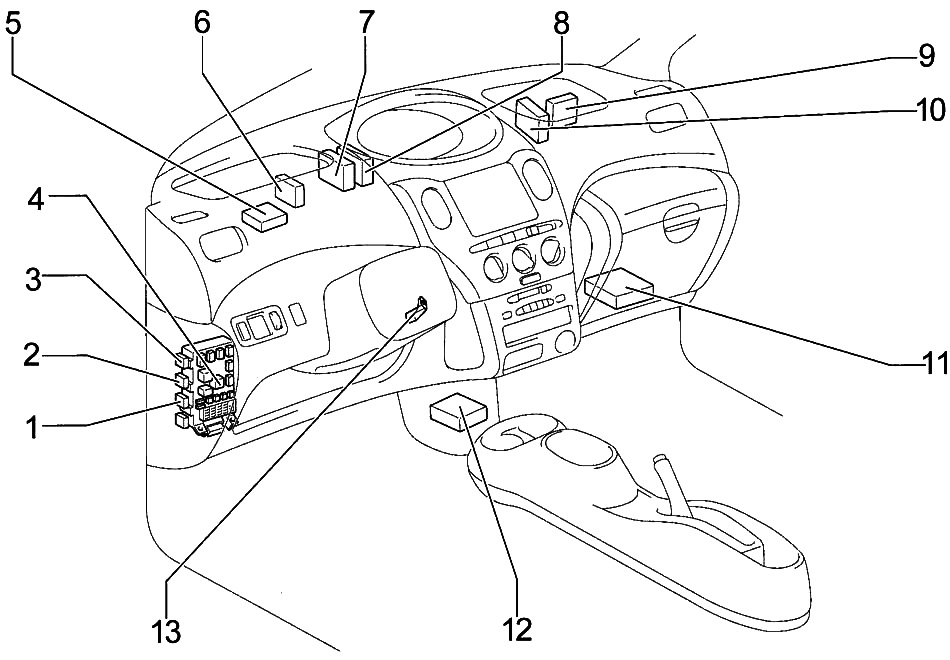

Passagierscompartiment

Locatie

Beschrijving

1. Relais van de voorste mistlampen
2. Verwarmd relais van de achterruit
3. Relais van de zijverlichting
4. Zekeringkast
5. Deurvergrendelingsontvanger
6. Actief relais van het licht
7. Dagrijverlichting relais
8. Deurvergrendelingsrelais
9. Airconditioning versterker
10. Hulpverwarming PTC versterker
11. Motor- en versnellingsbak controle-eenheid (A / T), motor controle-eenheid (M / T)
12. Centrale airbag
13. Transponderversterker van de sleutel

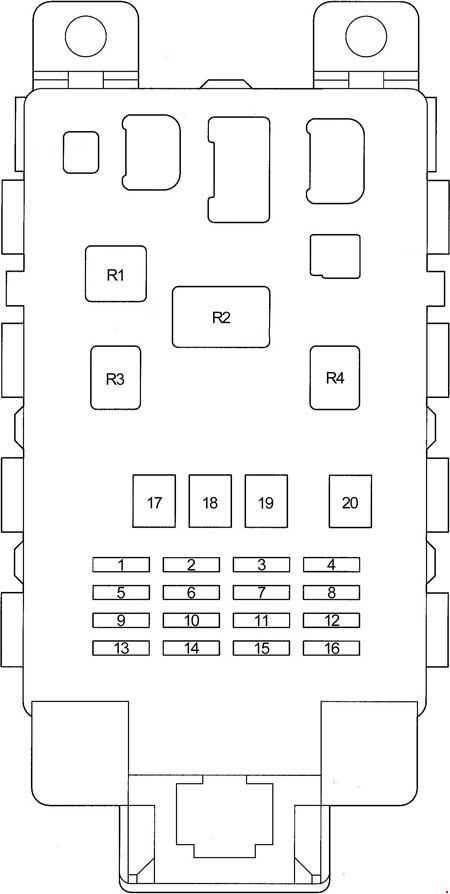

Zekeringkast en relais

Gelegen onder het paneel, achter de afdekking.

Beschermde componenten

1	10A – Instrumenten, ABS; Klimatisering; Achterspeigel verlichting; Laadsysteem; Instrumentenpaneel; Centrale vergrendeling; Deurvergrendelingscontrole-eenheid; Motorcontrole-eenheid; Versnellingsbak controle-eenheid; Dagrijverlichting; Waarschuwingsgeluid; Schuifdak; Elektrische ramen; Versnellingspook vergrendeling; Knipperlichten; Alarm; Verwarming.
2	10A – Verwarmde achterruit, verwarmde spiegels
	20A – Verwarmde achterruit, verwarmde spiegels
3	25A – Centrale vergrendeling, deurvergrendelingsmodule
4	7,5A – Voorste mistlampen; Koplampen; Aanpassing van de koplampverlichting; Waarschuwingsgeluid; Achter mistlamp; Zijverlichting.
5	–
6	20A – Voorste ruitenwisser en sproeier; Achterste ruitenwisser en sproeier; Deurvergrendeling.
7	7,5A – Koplampen, achter mistlamp
8	15A – Voorste mistlamp
9	15A – Sigarettenaansteker; Klok; Instrumentenpaneel; Waarschuwingsgeluid; Multifunctioneel display; Voedingsaansluiting; Audio systeem; Elektrische spiegels.
10	7,5A – ABS; Interieurverlichting; Multifunctioneel display; Hulpverwarming (PTC); Koelventilator; SRS airbagsysteem; Verwarming.
11	7,5A – Diagnosetester
12	10A – Knipperlichten; Alarm.
13	7,5A – Klimatisering; Verwarming.
14	10A – Verwarmde stoelen
15	–
16	10A – Motorcontrole-eenheid, s Versnellingsbak controle-eenheid, b Versnellingspook vergrendeling, ś Stoplicht
17	50A – Zekeringen: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU − IG”
18	30A – Ramen; Schuifdak.
19	40A – Klimatisering; Verwarming.
20	30A – Verwarmde achterruit; Verwarmde spiegels.
Relais
R1	Verwarming
R2	Noodverlichting (knipperlichten)
R3	Vermogen relais (ramen, schuifdak)
R4	Brandstofpomp (circuit openen (C/OPN))
