Toyota Land Cruiser Prado (J120) (2002-2009) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Land Cruiser Prado (J120) (2002–2009), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Schema van de zekeringen en relais – Toyota Land Cruiser Prado (J120)

Betreft nieuwe voertuigen in de jaren:

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Interieur

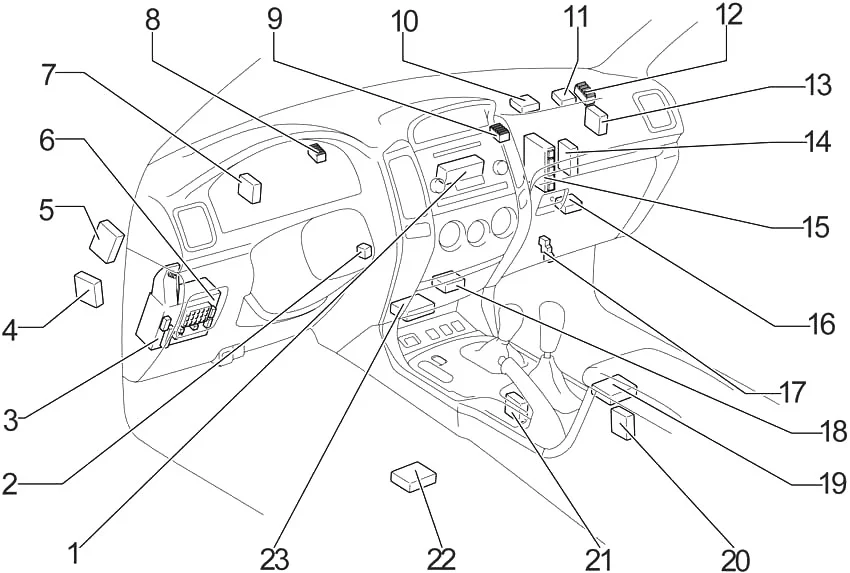

Links gestuurd

1. Klimaatregelaar (automatische airconditioning (zonder navigatiesysteem))
2. Transponder sleutelversterker
3. Zekeringkast
4. ECU voor ophangingscontrole
5. ECU voor tractiecontrole (met VSC A/T)
6. Carrosserie ECU
7. Alarm ECU
8. J/B №1
9. J/B №2
10. Versterker voor de kleefkracht
11. Computer met transponder sleutel
12. J/B №3
13. ECU voor tractiecontrole (met VSC M/T)
14. ECU van de airconditioning (automatische airconditioning (met navigatiesysteem))
    Versterker van de airconditioning (handmatige airconditioning)
15. Motor en ECU ECT (A/T)
    Motor ECU (M/T)
16. Differentiëel vergrendelingscentrum
    vergrendel ECU van het achterdifferentieel ECU Controle ECU
17. Relaiskast
18. ECU van de poort
19. Navigatie ECU
20. Cool Box versterker
21. ECU voor controle van de versnellingsbakvergrendeling
22. Component stereo versterker
23. Airbag sensor unit

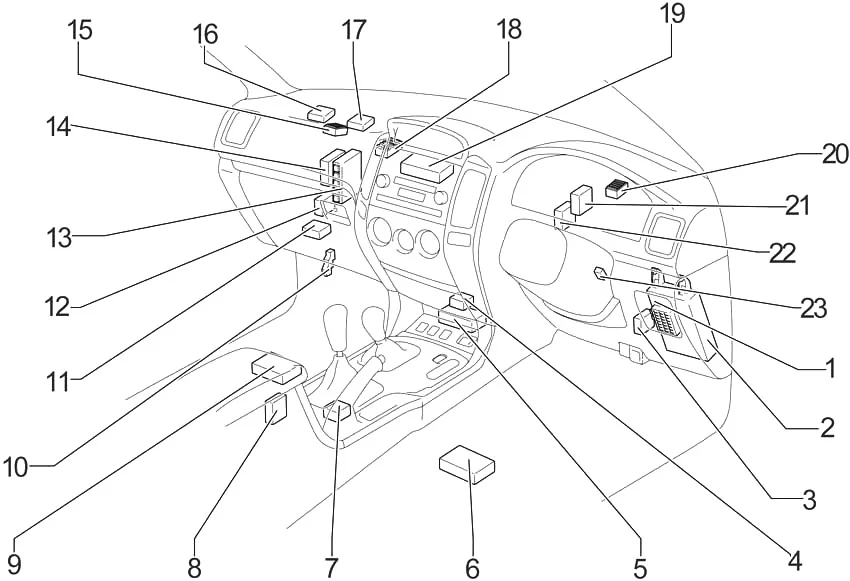

Rechts gestuurd

1. Carrosserie ECU
2. Zekeringkast
3. ECU voor tractiecontrole (met VSC)
4. ECU van de poort
5. Airbag sensor unit
6. Navigatie ECU
7. ECU voor controle van de versnellingsbakvergrendeling
8. Cool Box versterker
9. Component stereo versterker
10. Relaiskast
11. Differentiëel vergrendelingscentrum
    vergrendel ECU van het achterdifferentieel ECU Controle ECU
12. ECU voor ophangingscontrole
13. Motor en ECU ECT (A/T)
    Motor ECU (M/T)
14. ECU van de airconditioning (automatische airconditioning (met navigatiesysteem))
    Versterker van de airconditioning (handmatige airconditioning)
15. J/B №3
16. Computer met transponder sleutel
17. Versterker voor de kleefkracht
18. J/B №2
19. Klimaatregelaar (automatische airconditioning (zonder navigatiesysteem))
20. J/B №
21. Alarm ECU
22. Relais voor dubbele deurvergrendeling
23. Transponder sleutelversterker

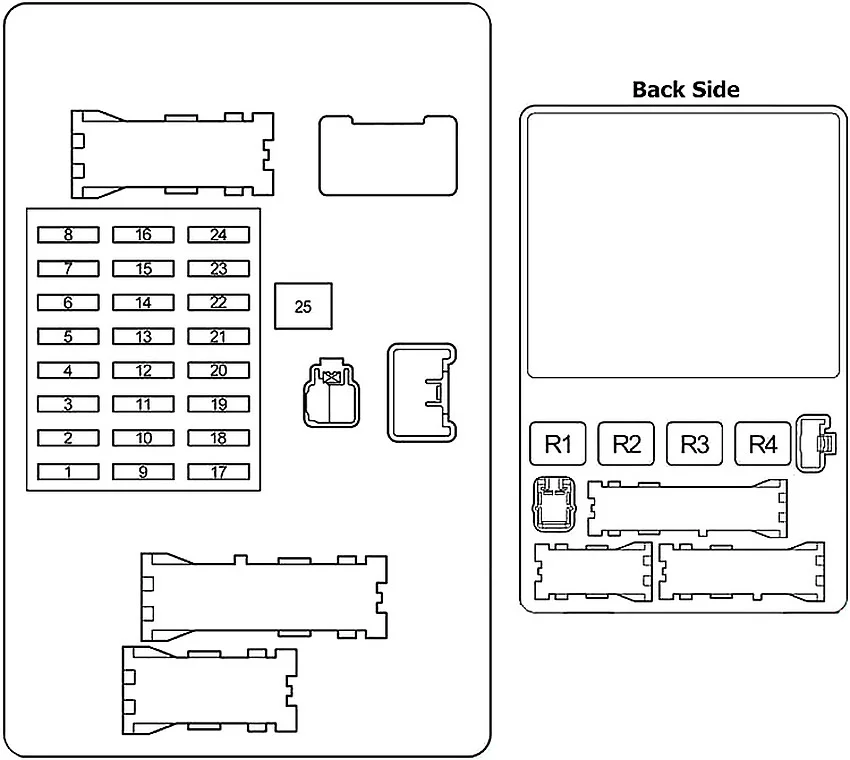

Schema van de zekeringkast in het interieur

Het zekeringpaneel bevindt zich achter het dashboarddeksel aan de bestuurderszijde.

Nummer	Amperes [A]	Beschrijving
1	10	Elektronisch geregelde brandstofpomp, multipoint/sequentieel brandstofinjectiesysteem, antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem
2	10	SRS Airbag
3	7,5	Indicatoren en meters
4	7,5	Multipoint/sequentieel brandstofinjectiesysteem
5	30	Ruitenwissers en ruitensproeiers van de voorruit
6	20	Elektronisch geregelde ophangingssystemen Toyota
7	20	Achterdifferentieel vergrendelingssysteem, centraal differentieel vergrendelingssysteem
8	15	Ruitenwisser van de achterruit
9	–	–
10	30	LHD: Stroom voor de bestuurdersstoel
	30	RHD: Stroom voor de voorpassagiersstoel
11	30	LHD: Stroom voor de voorpassagiersstoel
	30	RHD: Stroom voor de bestuurdersstoel
12	15	Elektrische aansluitingen
13	10	Airconditioning, koelkast
14	15	Ruitensproeier van de achterruit
15	10	Versnellingsbak vergrendelingssysteem, elektrische ramen, antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem, airconditioningsysteem, elektrisch schuifdak, voedingsaansluitingen
16	10	Antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem, airconditioningsysteem, laad systeem, achterruitontdooier, achteruitrijlichten, richtingaanwijzers, waarschuwingslichten
17	7,5	Elektronisch geregelde brandstofpomp
18	20	Elektrisch raam voorpassagier
19	20	LHD: Elektrisch raam achterpassagier
	20	RHD: Elektrisch raam achterpassagier
20	20	LHD: Elektrisch raam achterpassagier
	20	RHD: Elektrisch raam achterpassagier
21	10	Verlichting van het instrumentenpaneel
22	10	Achterlichten, kentekenverlichting, parkeerlichten
23	7,5	Elektronisch geregelde automatische transmissie, elektrische aansluitingen, buitenspiegels, audiosysteem
24	10	Aansteker
25	30	Elektrische ramen, elektrisch schuifdak
Relais
R1	Toeter
R2	Achterlichten
R3	Vermogensrelais
R4	Accessoires (ACC SKT)



Relaiskast

Nummer	Relais
R1	Paneel relais
R2	Achteruitrijlichten (BK/UP LP)
R3	Verwarmers van de buitenspiegels (MIR HTR)

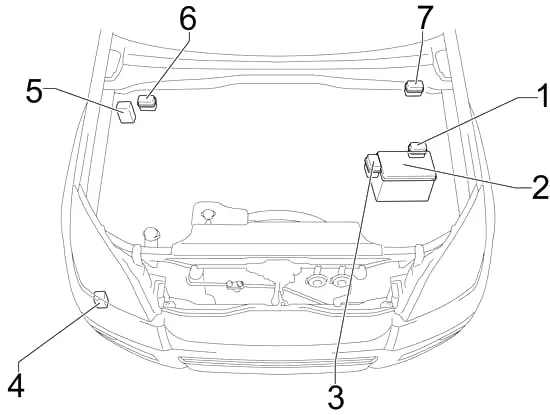

Motorcompartiment

1. Relaiskast №1
2. Zekeringkast
3. Relaiskast №2
4. Koplampen reinigingsrelais
5. ECU voor tractiecontrole met actuator (zonder VSC)
6. Relaiskast №3 (LHD)
7. Relaiskast №3 (RHD)

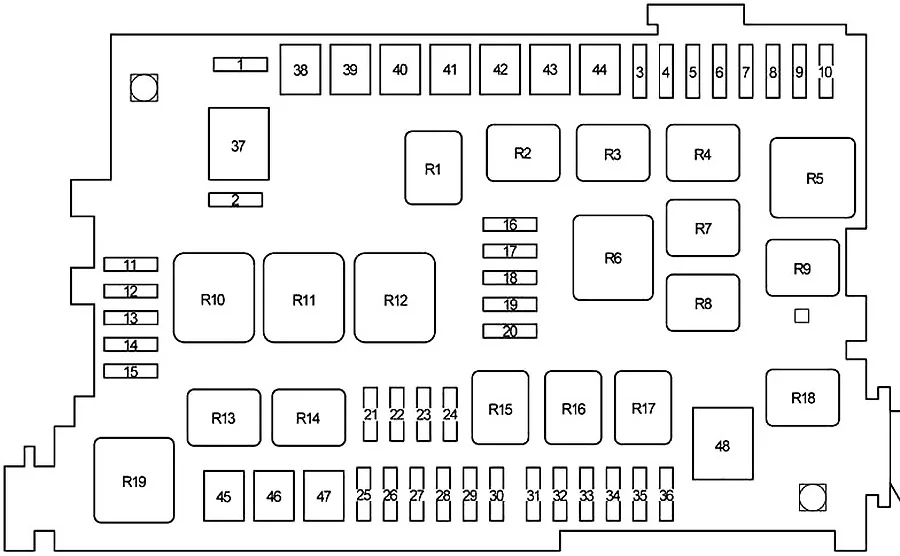

Schema van de zekeringkast in het motorcompartiment

Nummer	Amperes [A]	Beschrijving
1	10	Reserve zekering
2	15	Reserve zekering
3	20	Elektrische koelventilator
4	30	Achterste koelsysteem
5	10	Verwarmers van de buitenspiegels
6	10	Stoplichten, hoge remlicht, versnellingsbak vergrendelingssysteem, antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem, luchtvering achter met hoogtecontrole
7	–	–
8	15	Mistlampen voor
9	7,5	Viscositeitsverwarmer
10	7,5	Diagnosesysteem aan boord
11	10	Rechter koplamp (dimlichten)
12	10	Linker koplamp (dimlichten)
13	10	Rechter koplamp (grootlicht)
14	10	Linker koplamp (grootlicht)
15	10	O2 sensor en luchtstroomsensor
16	7,5	Airconditioningsysteem
17	30	Achterruitontdooier
18	10	Achterluchtvering met hoogteverstelling
19	20	Brandstofverwarmer
20	20	Stoelverwarming
21	10	Interne verlichting, persoonlijke verlichting, draadloos afstandsbedieningssysteem, verlichting van de startknop, plafondverlichting in de deuren
22	20	Audiosysteem
23	10	Antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem, airconditioningsysteem, koelkast, elektrische ramen
24	10	Multiplex communicatiesysteem
25	–	Korte pin
26	7,5	Laadsysteem
27	–	–
28	10	Toeter
29	15	A/F sensor
	15	1KD-FTV: brandstofpomp
30	15	Richtingaanwijzers, waarschuwingslichten
31	10	Multipoint/sequentieel brandstofinjectiesysteem
32	20	Elektronisch geregelde brandstofpomp, brandstofpomp, multipoint/sequentieel brandstofinjectiesysteem
	25	1KD-FTV: Elektronisch geregelde brandstofpomp, brandstofpomp, multipoint/sequentieel brandstofinjectiesysteem
33	20	Elektrisch raam van de bestuurder
34	25	Voedingsysteem voor de deurvergrendeling
35	–	–
36	30	Audiosysteem
37	120	zonder PTC: Ontdooi relais, start relais, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Zekeringen “AIRSUS”, “RR A/C” en “STOP”
	140	met PTC: Ontdooi relais, start relais, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Zekeringen “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” en “STOP”
38	50	Airconditioningsysteem
39	50	Achterluchtvering met hoogteverstelling
40	50	Alle componenten in “ACC”, “CIG”, “IG1”, “IG1 №2”, “ECU−IG”, “FR WIP-WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS zekeringen” en “STA”
41	40	Viscositeitsverwarmer
42	50	Alle elementen in “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL zekeringen” en “PANEL”
43	40	Viscositeitsverwarmer
44	40	Viscositeitsverwarmer
45	40	Antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem
46	30	Start systeem, zekeringen “IGN”, “INDICATOR” en “SRS”
47	30	zonder voertuigstabiliteitscontrolesysteem: Antiblokkeersysteem,
	50	met voertuigstabiliteitscontrolesysteem: Antiblokkeersysteem, actief tractiecontrolesysteem, voertuigstabiliteitscontrolesysteem
48	80	Motor voorverwarmingssysteem
Relais
R1	Elektrische koelventilator (CDS FAN)
R2	Accessoires (ACC CUT)
R3	Mistlampen
R4	Starten (STA)
R5	Ontsteking (IG)
R6	Verwarmer
R7	Koppeling van de airconditioningcompressor (MG CLT)
R8	–
R9	Achterruitontdooier (DEFOG)
R10	Antiblokkeersysteem (ABS MTR)
R11	TRC MTR
R12	Antiblokkeersysteem (ABS SOL)
R13	Afdaalcontrole systeem (DAC)
R14	Circuit open relais (C/OPN) of EDU
R15	–
R16	EFI
R17	Lucht/brandstofverhouding sensor (A/F HEATER)
R18	Brandstofpomp
R19	Koplamp (HEAD)



Relaiskast №1

Nummer	Relais
R1	Starten (STA)
R2	Ontstekingssysteem (GLOW)

Relaiskast №2

Nummer	Relais
R1	Luchtvering (AIR SUS)
R2	Dimmer (met daglicht)

Relaiskast №3

Nummer	Relais
R1	PTC №1
R2	PTC №2
R3	PTC №3
