Volkswagen Arteon (2017-2019) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Arteon (2017–2019), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekeringen en relais Volkswagen Arteon (2017-2019)

De Volkswagen Arteon is een auto die sinds 2017 wordt geproduceerd. Het behoort tot het hogere segment van de middenklasse (segment E). De Arteon is de opvolger van het model CC. Het is dus het vlaggenschip van het bedrijf uit Wolfsburg. De naam is niet toevallig, het is een combinatie van de woorden Art en eon, dat wil zeggen kunst en verwijzing naar de Phideon (VW-model dat op de Chinese markt beschikbaar is).

Productiejaar: 2017, 2018, 2019.

Zekering sigarettenaansteker (voedingsaansluiting) in de Volkswagen Arteon (2017-2019) is een 12-volt zekering in de zekeringkast.

Zekeringkast passagierscompartiment

Locatie van de zekeringkast

Stuur aan de linkerkant:

De zekeringkast bevindt zich achter het dashboardkastje aan de linkerkant van het dashboard.

Stuur aan de rechterkant:

De zekeringkast bevindt zich achter het deksel aan de linkerkant van het dashboardkastje.

Schema van de zekeringkast

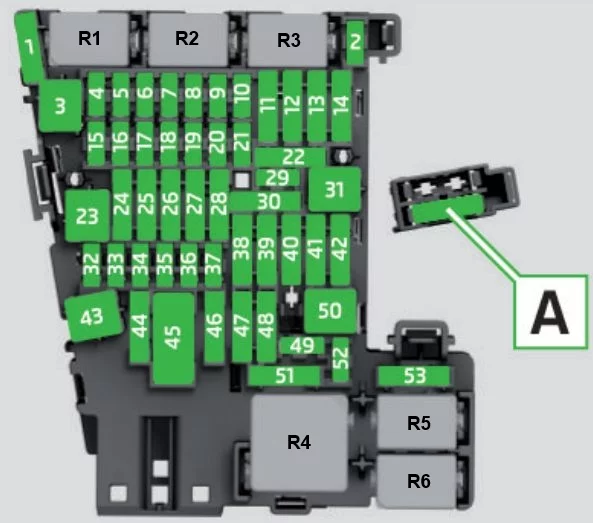

Schema van de zekeringkast Volkswagen Arteon (2017-2019)

Toewijzing van zekeringen en relais in het passagierscompartiment

Nummer Ampère [A] Beschrijving
1 30A Controle-eenheid van de verwarmer voor het reductievloeistof -J891-
2 10 A Controle-eenheid van de elektronica van de stuurkolom -J527-
3 – –
4 7,5 A/

10 A.

 Waarschuwingsclaxon -H12-
5 5A /

7,5A

 Diagnose-interface van de databus -J533-
6 5A/

7,5A

 Versnellingspook -E313-
7 10 A Controle van de verwarming en airconditioning -EX21-;

Controle- en weergave-eenheid van het achterste klimaatbeheersingssysteem -E265-;

Ontvanger van de afstandsbediening voor de extra koelvloeistofverwarmer -R149-;

Relais van de achterruitverwarming -J9-;

Analoge klok -Y-;

Controle-eenheid van het systeem voor het monitoren van de bandenspanning -J502 -.
8 7,5 A /

10 A.

 Draaiknop voor de koplampen -EX1-;

Knop voor de elektromechanische handrem -E538-;

Regen- en lichtsensor -G397-;

Diagnoseconnector -U31-;

Inbraakalarm sensor -G578-;

Achterverlichting links -L181-;

Achterverlichting rechts -L182-;

Voorkant interieurverlichting -WX1-;

Inbraakalarm sensor -G578-;

Controle-eenheid voor bochtverlichting en koplampen -J745-;

Verlichting voor de contour van de linker voordeur -L251-;

Verlichting voor de contour van de linker achterdeur -L253-;

Verlichting voor de contour van de rechter voordeur -L252-;

Verlichting voor de contour van de rechter achterdeur -L254-.
9 5A /

7,5A

 Controle-eenheid van de elektronica van de stuurkolom -J527-
10 7,5 A /

10 A.

 Weergave-eenheid van het voorpaneel en

controle-eenheid van de bedieningsunit -J685-;

Controle-eenheid van de Head-up display -J898-.
11 40A Controle-eenheid van de boordvoeding -J519-
12 20A Controle-eenheid 1 voor informatica -J794-;

Controle-eenheid voor het navigatiesysteem -J856-1).
13 25A Veiligheidsgordel links voor -NX10-
14 40A Controle-eenheid van de frisse lucht ventilator -J126-
15 10 A Controle-eenheid voor de elektronische vergrendeling van de stuurkolom -J764-
16 7,5A Bidirectionele signaalversterker voor mobiele telefoons/diensten

gegevensoverdracht -J984-

USB-oplaadpunt 1 -U37-

Dashboardkastje met interface voor mobiele telefoon -R265-

USB-hub -R293-
17 7,5A Invoegstuk van het dashboard -KX2-;

Controle-eenheid van de noodoproepmodule en communicatie-eenheid -J949-.
18 7,5A Controle-eenheid voor de bovenste camera -J928-;

Steun van het achterdeksel -EX37-;

Bovenste achtercamera -R246-.
19 7,5A Interface voor het inbrengen en starten van het systeem -J965-
20 7,5 A /

10 A /

15 A.

 Relais van het systeem voor het doseren van de reductievloeistof -J963-;

Relais van de vacuümpomp -J318-.
21 15A Controle-eenheid van de vierwielaandrijving -J492-
22 15A Controle-eenheid van de aanhangwagen detector -J345-
23 20A /

30A

 Controle-eenheid voor het schuifdak -J245-
24 40A Controle-eenheid van de boordvoeding -J519-
25 30A Controle-eenheid van de bestuurdersdeur -J386-

Controle-eenheid van de achterdeur van de bestuurder -J926-
26 30A Controle-eenheid van de boordvoeding -J519-
27 30A Controle-eenheid van de boordvoeding -J519-
28 25A Controle-eenheid van de aanhangwagen detector -J345-
29 5A Relais van het systeem voor het op afstand starten -J471-
30 10 A Relais van het systeem voor het op afstand starten -J471-
31 30A Controle-eenheid van het achterdeksel -J605-
32 10 A Voorkant camera voor rijassistentiesystemen -R242-;

Adaptieve cruise control -J428-;

Controle-eenheid voor parkeerhulp -J446-;

Controle-eenheid voor rijstrookassistentie -J769-;

Controle-eenheid voor rijstrookassistentie 2 -J770-.
33 5A /

7,5A

 Controle-eenheid van de airbag -J234-
34 7,5A Interieurspiegel -EX5-

Relais voor de voedingsaansluitingen -J807-

Schakelaar voor de achteruitrijlichten -F4-

Druk sensor van het koelsysteem -G805-

Luchtkwaliteitsensor -G238-

Module van de centrale schakelaar in het dashboard -EX22-

Module van de schakelaar 1 in de middenconsole -EX23-

Controle-eenheid voor de geluiden van de materialen -J869-

Knop voor de elektromechanische handrem -E538-
35 7,5 /

10A

 Diagnoseverbinding -U31-
36 5A /

7,5A

 Rechter voorlamp -MX2-
37 5A /

7,5A

 Linker voorlamp -MX1-
38 25A Controle-eenheid van de aanhangwagen detector -J345-
39 30A Controle-eenheid van de rechter voordeur -J387-

Controle-eenheid van de rechter achterdeur -J927-
40 20A Aansluiting 12 V -U5-

Aansluiting 12 V 2 -U18-

Aansluiting 12 V 3 -U19-
41 25A Veiligheidsgordel rechts voor -NX11-
42 40A Controle-eenheid van de boordvoeding -J519-
43 40A Controle-eenheid van het digitale audiopakket -J525-
44 15A Controle-eenheid van de aanhangwagen detector -J345-
45 15A Controle-eenheid voor de stoelverstelling van de bestuurder -J810-

Ventilator van de linker voorstoel 1 -V514-

Ventilator van de rugleuning van de linker voorstoel 1 -V512-
46 30A DC/AC omvormer met aansluiting, 12 V – 230 V -U13-
47 – –
48 – –
49 5A /

7,5A

 Transmitter van de positie van de koppeling -G476-

Relais van de startmotor 1 -J906-

Relais van de startmotor 2 -J907-
50 40A Controle-eenheid van de achterklep -J605-
51 25A Controle-eenheid en weergave voor het achterste klimaatbeheersingssysteem -E265-
52 15A Elektronische controle-eenheid voor de demping -J250-
53 30A Verwarmd relais van de achterruit -J9-

Relais:
R1   Relais van het systeem voor het doseren van de reductievloeistof -J963-
R2   –
R3   –
R4   Relais van de voedingsspanning van terminal 15 -J329-
R5   Verwarmd relais van de achterruit -J9-
R6   Relais voor de voedingsaansluitingen -J807-
Leggere  Volkswagen Transporter T4 (1990-2003) – zekeringdoos

In de behuizing van de zekeringkast bevinden zich ook de volgende zekeringen:

Nummer Ampère [A] Beschrijving
A 15A Controle-eenheid voor de afstelling

van de rechter voorstoel -EX34-;

Ventilator van de rechter voorstoel

1 -V518-;

Ventilator van de rugleuning van de rechter voorstoel

1 -V516-;
B 5A Relais van het systeem voor het op afstand starten -J471-
C 7,5A USB-oplaadpunt 1 -U37-
R1   Relais van het systeem voor het op afstand starten -J471-


Zekeringkast motorcompartiment

Schema van de zekeringkast

Toewijzing van zekeringen en relais in het motorcompartiment

Nummer Ampère [A] Beschrijving
1 25A Controle-eenheid ABS -J104-
2 40A /

60A

 Controle-eenheid ABS -J104-;

Hydraulische pomp ABS -V64-.
3 15A
30A		 Motorcontroller -J623-
4 5A /

7,5A /

10A

 Radiateurventilator -VX57-

Hoge temperatuur relais -J360-

Laag temperatuur relais -J359-

Olie drukregelklep -N428-

Turbo lucht recirculatieklep -N249-

Inlaatspruitstuk klep -N316-

Koelvloeistof spuitklep -N522-

Olie niveau- en temperatuur sensor -G266-

Turbine schakelklep -N529-

Voeding relais voor motorcomponenten -J757-
5 10 A Brandstofdrukregelklep -N276-

Brandstof doseringsklep -N290-

Voeding relais voor motorcomponenten -J757-

Turbine schakelklep -N529-
6 5A /

7,5A

 Remlichtschakelaar -F-
7 7,5 A /

10 A /

15 A.

 Koelventilator voor perslucht -V188-

Koelmiddel klep voor versnellingsbak -N488-

Koelmiddel afsluitklep -N82-

Extra verwarmingspomp -V488-

Koelmiddel klep voor cilinderkop -N489-

Olie drukregelklep -N428-

Tankcontroller voor brandstoflekdetectie -J909-
8 15A Lambda-sonde 1 vóór de katalysator -GX10-

Lambda-sonde 1 na de katalysator -GX7-

Controle-eenheid voor NOx zender -GX30-

Controle-eenheid voor NOx zender 2 -J881-
9 5A /

10A

 Controle-eenheid van de uitlaatkleppen -J883-

Controle-eenheid van de uitlaatkleppen 2 -J945-

Automatische controle-eenheid voor de ontstekingstijd -J179-

Verwarmingselement van de oliepan ventilator -N79-

Luchtmassameter -G70-

Extra verwarmingspomp -V488-

Elektroventiel van de actieve koolfilter 1 -N80-

Controleklep van de uitlaatklep 1 -N318-

Controleklep van de nokkenas 1 -N205-
10 15A / 20A Controle-eenheid van de brandstofpomp -J538-
11 40A / 50A Hulpelement van de luchtverwarming -Z35-
12 40A Hulpelement van de luchtverwarming -Z35-
13 30A Hulppomp 1 voor de olie van de versnellingsbak -V475-
14 40A Verwarmd relais van de voorruit -J47-
15 15A Relais van de claxon -J413-
16 20A Voeding relais voor motorcomponent -J757-
17 7,5A Controle-eenheid van de motor -J623-;

Controle-eenheid ABS -J104-;

Relais van de verwarmde voorruit -J47-.
18 5A / 7,5A Controle-eenheid van de batterijmonitor -J367-;

Diagnose-interface van de databus -J533-.
19 30A Controle-eenheid van de motor van de ruitenwisser -J400-
20 10 A Waarschuwingsclaxon -H12-
21 30A Verwarmd relais van de voorruit 2 -J611-
22 5A / 7,5A Controle-eenheid van de motor -J623-
23 30A Startmotor -B-
24 40A Hulpelement van de luchtverwarming -Z35-
31 – –
32 – –
33 30A Verwarmd relais van de voorruit 2 -J611-
34 30A Verwarmd relais van de voorruit 2 -J611-
35 30A Controle-eenheid van de motor van de ruitenwisser -J400-
36 – –
37 30A Hulpeenheid van de verwarmingscontrole -J364-
38 – –

Relais:
R1   Relais van de startmotor 1 -J906-
R2   Relais van de startmotor 2 -J907-
R3   Relais van de claxon -J413-
R4   Hoge temperatuur relais -J360-
R5   Hoofd relais -J271- (benzine);

Terminal 30 relais van de voedingsspanning -J317- (Diesel).
R6   Automatische controle-eenheid voor de ontstekingstijd -J179- (benzine).
R7   Laag temperatuur relais -J359- (diesel)
R8   Voeding relais voor motorcomponenten -J757-

(benzinemotor 2,0 l)
R9   Verwarmd relais van de voorruit -J47-
R10   Verwarmd relais van de voorruit 2 -J611-
