Volkswagen Jetta (2005-2010) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Jetta (2005–2010), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.
Volkswagen Jetta (2005-2010) – zekering schema
Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Jetta is de zekering 24 in de zekeringkast van de motorruimte.

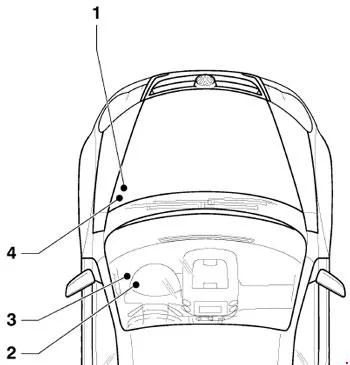

Locatie
- Zekeringkast in de motorruimte
- Relaishouder in de voedingscontrole-eenheid (links onder het dashboard)
- Zekeringpaneel van het dashboard
- Aanvullende relaishouder, onder de zekeringkast in de motorruimte

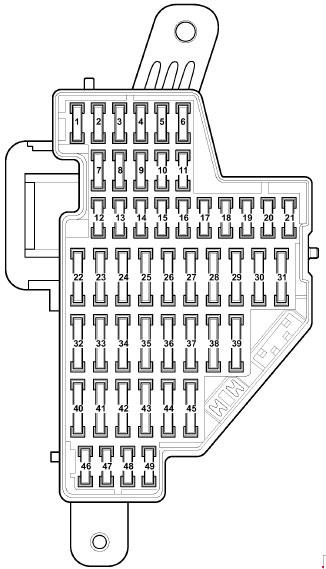

Zekeringpaneel van het dashboard
| Nummer |
Amperages [A] |
Omschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | T16 – Diagnostische connector (T16 / 1) J623 – Motorcontrole-eenheid J757 – Relais voeding motorcomponenten (167) (vanaf mei 2005) J538 – Brandstofpomp controle-eenheid (vanaf mei 2005) J485 – Relais werking hulpverwarming (vanaf 2006) N79 – Verwarmingselement van de carterontluchting (vanaf 2006) G70 – Luchtmassameter (vanaf 2006) J431 – Controleur van de koplampenbundel (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | J104 – ABS controle-eenheid E132 – Schakelaar tractiecontrolesysteem E256 – TCS en ESP knop E492 – Knop voor weergave bandenspanning F – Remlichtschakelaar (laag; vanaf november 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J623 – Motorcontroller (vanaf 2006) V49 – Motor controle koplamp rechts (vanaf 2006) V48 – Motor controle koplamp links (vanaf 2006) E102 – Regulator controle koplampenbundel (vanaf 2006) J538 – Brandstofpomp controller (vanaf 2006) J345 – Controle-eenheid aanhangerradar (vanaf 2006) J587 – Controle-eenheid sensoren versnellingspook (vanaf 2006) J533 – Diagnostische interface databus (vanaf 2006) J285 – Controle-eenheid in het dashboardpaneel (vanaf 2006) J500 – Stuurbekrachtigingscontroller (vanaf 2006) J104 – ABS met EDL-controller (vanaf 2006) E132 – Schakelaar tractiecontrolesysteem (vanaf 2006) E256 – TCS en ESP knop (vanaf 2006) G476 – Rempedaalsensor (vanaf 2006) E1 – Lichtschakelaar (vanaf 2006) F47 – Rempedaalschakelaar, (vanaf november 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | J500 – Stuurbekrachtigingscontrole-eenheid (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J234 – Airbag controle-eenheid (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | E16 – Verwarmingsschakelaar / warmte-uitgang G65 – Druksensor J131 – Bestuurdersstoel verwarmingscontroller J132 – Passagiersstoel verwarmingscontroller J255 – Climatronic controller K216 – Waarschuwingslamp stabiliteitsprogramma 2 (vanaf mei 2005) M17 – Achteruitrijlichtlamp (vanaf mei 2005) E422 – Knop voor weergave bandenspanning (vanaf mei 2005) G266 – Niveau- en temperatuur sensor olie (hoog; vanaf mei 2005) J530 – Garagedeuropener controller (vanaf mei 2006) G128 – Bezettingssensor voor passagiersstoel (vanaf mei 2006) Y7 – Automatische anti-verblindende binnenspiegel (vanaf mei 2006) Z20 – Verwarmingselement sproeier links (vanaf mei 2006) Z21 – Verwarmingselement sproeier rechts (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | G266 – Niveau- en temperatuur sensor olie (hoog; vanaf november 2005) M17 – Achteruitrijlicht (hoog; vanaf november 2005) J255 – Climatronic controller (hoog; vanaf november 2005) G65 – Druksensor (hoog; vanaf november 2005) E16 – Verwarmingsschakelaar en verwarmingsvermogen (hoog; vanaf november 2005) J530 – Garagedeuropener controller (hoog; vanaf november 2005) N253 – Accendertje ontkoppelen batterij (hoog; vanaf november 2005) Y7 – Automatische anti-verblindende binnenspiegel (hoog; vanaf november 2005) E422 – Knop voor weergave bandenspanning (hoog; vanaf november 2005) K216 – Waarschuwingslamp stabiliteitsprogramma 2 (hoog; vanaf november 2005) Z20 – Verwarmingselement sproeier links (hoog; vanaf november 2005) Z21 – Verwarmingselement sproeier rechts (hoog; vanaf november 2005) L71 – Verlichting schakelaar tractiecontrolesysteem (hoog; vanaf november 2005) J301 – Climatronic systeem controller (hoog; vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | F47 – Rempedaalschakelaar cruise control systeem (tot mei 2005) G476 – Koppeling positie sensor J431 – Controle-eenheid voor aanpassing koplampenbundel (vanaf mei 2005) J500 – Stuurbekrachtigingscontroller (vanaf mei 2005) J745 – Verlichting bochten en bundel controle-eenheid, op de rechterkoplamp (hoog; december 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J745 – Controle-eenheid voor bochtenverlichting en koplampen, op de rechterkoplamp (laag; vanaf mei 2006), (hoog; vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | J285 – Controle-eenheid in het dashboardpaneel (tot mei 2006) J538 – Brandstofpomp controle-eenheid (tot mei 2006) J533 – Diagnostische interface databus (tot mei 2006) F125 – Multifunctionele schakelaar (tot mei 2006) J587 – Controle-eenheid sensoren versnellingspook (tot mei 2006) F189 – Tiptronic schakelaar (tot mei 2006) J745 – Controle-eenheid bochtenverlichting en koplampen, op de linker koplamp (hoog; december 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J745 – Controle-eenheid voor bochtenverlichting en koplampen, op de linker koplamp (laag; vanaf mei 2006), (hoog; vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | J431 – Controle-eenheid voor aanpassing koplampenbundel (tot mei 2005) Y7 – Automatische anti-verblindende binnenspiegel (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Y7 – Automatische anti-verblindende binnenspiegel (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J345 – Controle-eenheid aanhangerradar (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Niet toegewezen (tot mei 2005) J503 – Controle-eenheid met display voor radio- en navigatiesysteem (alleen navigatiesysteem commerciële eenheid) (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | J412 – Elektronische controle-eenheid voor mobiele telefoonbeheer (tot mei 2005) J530 – Controle-eenheid werking garagedeur (vanaf mei 2005) J706 – Controle-eenheid voor bezettingsherkenning van de stoel (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | J345 – Controle-eenheid aanhangerradar (tot mei 2005) Niet toegewezen (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J745 – Controle-eenheid voor bochtenverlichting en koplampen, op de rechterkoplamp (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | J386 – Controle-eenheid bestuurdersdeur. J387 – Controle-eenheid passagiersdeur |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | E1 – Schakelaar lichten T16 – Diagnostische connector (T16 / 16) F47 – Rempedaalschakelaar (vanaf mei 2005) G397 – Regen- en lichtdetectiesensor (vanaf 2006) G197 – Magnetisch veldtransmitter voor kompas (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | F – Remlichtschakelaar (laag; vanaf mei 2005) J217 – Automatische transmissiecontroller |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J587 – Controle-eenheid sensoren versnellingspook (vanaf 2006) R149 – Ontvanger afstandsbediening voor vloeibare hulpverwarming (vanaf 2006) J301 – Controle-eenheid klimaatsysteem (vanaf 2006) J255 – Climatronic controller (vanaf 2006) E16 – Verwarmingsvermogen / warmte schakelaar (vanaf 2006) J446 – Parkeerhulp controller (vanaf 2006) J104 – ABS met EDL-controller (vanaf 2006) E94 – Bestuurdersstoel verwarmingscontroller (vanaf 2006) E95 – Passagiersstoel verwarmingscontroller (vanaf mei 2006) J217 – Automatische transmissiecontroller (vanaf november 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7.5 | J519 – Voedingscontrole-eenheid (interieurverlichting) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | E16 – Schakelaar verwarmingsuitgang / warmte J301 – Controle-eenheid klimaatsysteem J255 – Climatronic controller R149 – Ontvanger afstandsbediening voor vloeibare hulpverwarming Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J515 – Controle-eenheid antenne selectie (hoog; vanaf november 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | G397 – Regen- en lichtsensor (tot mei 2006) J515 – Controle-eenheid antenne selectie (tot mei 2006) G273 – Interne bewakingssensor (vanaf 2006) G384 – Voertuig hellingshoek transmitter (vanaf 2006) H12 – Geluidssignaal (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | J446 – Controle-eenheid parkeerhulp J587 – Controle-eenheid sensoren versnellingspook Niet toegewezen (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | J754 – Gegevensgeheugen incidenten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 | J104 – ABS met EDL controle-eenheid Niet toegewezen (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | J503 – Controle-eenheid met display voor radio en navigatiesysteem (alleen navigatiesysteem commerciële eenheid) (tot mei 2005) Niet toegewezen (vanaf mei 2005) J542 – Controle-eenheid toerentalregelaar, in de linker voorkant voor de benen (speciale voertuigen) (hoog; vanaf mei 2007) J378 – controle-eenheid PDA (speciale voertuigen) (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 | V2 – Versnellingsventilator (Climatronic) N253 – Accendertje isolatie batterij (achterste batterij) (hoog; vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | J386 – Controle-eenheid bestuurdersdeur (raamregelaar) J387 – Controle-eenheid passagiersdeur (raamregelaar) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 25 | U1 – Sigarettenaansteker (tot mei 2006) U9 – Achterste sigarettenaansteker (tot mei 2006) U5 – 12 V aansluiting (onderzoeksunit) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | J388 – Controle-eenheid achterdeur links (centrale vergrendeling) (vanaf 2006) J389 – Controle-eenheid achterdeur rechts (centrale vergrendeling) (vanaf 2006) J393 – Centrale controle-eenheid comfort systeem (vanaf 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J388 – Controle-eenheid achterdeur links (centrale vergrendeling) (hoog; vanaf mei 2007) J389 – Controle-eenheid achterdeur rechts (centrale vergrendeling) (hoog; vanaf mei 2007) J393 – Centrale controle-eenheid comfort systeem (hoog; vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 25 | Z1 – Achterruitverwarming J301 – Controle-eenheid klimaatsysteem (alleen met vloeibare hulpverwarming) E16 – Schakelaar verwarmingsuitgang / warmte (alleen met vloeibare hulpverwarming) N24 – Weerstand serie versnellingsventilator (alleen met vloeibare hulpverwarming) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Aansluiting U5 – 12 V (kofferbak) (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J388 – Controle-eenheid achterdeur links (raamregelaar) (vanaf mei 2006) J389 – Controle-eenheid achterdeur rechts (raamregelaar) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | J538 – Brandstofpomp controle-eenheid G6 – Drukpomp brandstofsysteem J17 – Controle-eenheid brandstofpomp J643 – Relais brandstoftoevoer (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Oplaadpunt voor Mag-Lite zaklamp (speciale voertuiginterface) (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | U13 – Transformator met aansluiting, 12V-230V (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Aansluiting speciale voertuigen (niet voor VS / Canada) (hoog; vanaf november 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | J220 / J623 – Motronic controle-eenheid J248 / J623 – Controle-eenheid diesel directe injectie G70 – Luchtmassameter (AXX) N79 – Verwarmingselement van de carterontluchting (BUB, BMJ) Niet toegewezen (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | J234 – Airbag controle-eenheid (tot mei 2005) K145 – Waarschuwingslamp voor uitschakeling passagiersairbag (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | N30 – Injector, cilinder 1 (vanaf mei 2005) N31 – Injector, cilinder 2 (vanaf mei 2005) N32 – Injector, cilinder 3 (vanaf mei 2005) N33 – Injector, cilinder 4 (vanaf mei 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | N30 – Injector, cilinder 1 N31 – Injector, cilinder 2 N32 – Injector, cilinder 3 N33 – Injector, cilinder 4 N83 – Injector, cilinder 5 N84 – Injector, cilinder 6 J217 – Automatische transmissiecontroller (vanaf 2006) J743 – Mechatronica voor dubbele koppeling transmissie (vanaf 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | F4 – Achteruitrijlichtschakelaar (tot mei 2005) J743 – Mechatronica voor dubbele koppeling transmissie (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | V192 – Vacuümpomp remmen (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | J388 – Controle-eenheid achterdeur links (raamregelaar) (tot mei 2006) J389 – Controle-eenheid achterdeur rechts (raamregelaar) (tot mei 2006) U13 – Transformator met aansluiting, 12V-230V (vanaf mei 2006) U27 – Transformator met aansluiting, 12V-15V, (VS / Canada) (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | J245 – Controle-eenheid voor het regelen van het schuifdak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | V125 – Motor voor longitudinale aanpassing van de lendensteun van de bestuurder
V126 – Motor voor longitudinale aanpassing van de lendensteun van de passagiersstoel V129 – Motor voor hoogteaanpassing van de lendensteun van de bestuurdersstoel V130 – Motor voor hoogteaanpassing van de lendensteun van de passagiersstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | G273 – Interne bewakingssensor G384 – Voertuig hellingshoek transmitter H12 – Geluidssignaal Niet toegewezen (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 20 | V11 – Pomp voor koplamp sproeiers J39 – Relais voor koplamp sproeiers |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | J131 – Controle-eenheid verwarmde bestuurdersstoel J132 – Controle-eenheid verwarmde passagiersstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | J23 – Rotatiecontrole-eenheid voor lichten en sirene (tot mei 2005) Niet toegewezen (vanaf mei 2005) J745 – Controle-eenheid voor bochtenverlichting en koplampen, op de linker koplamp (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | J388 – Controle-eenheid achterdeur links (centrale vergrendeling), NAR, met relais geluidsignaal J641) (vanaf mei 2006) J389 – Controle-eenheid achterdeur rechts (centrale vergrendeling), NAR, met relais geluidsignaal J641) (vanaf mei 2006) J393 – Centrale controle-eenheid comfort systeem (alleen VR6) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Niet toegewezen (tot mei 2005) J217 – Automatische transmissiecontroller (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 40 | E16 – Schakelaar verwarmingsuitgang / warmte (versnellingsventilator) J301 – Controle-eenheid klimaatsysteem (versnellingsventilator) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | E16 – Schakelaar verwarmingsuitgang / warmte (versnellingsventilator) (hoog; vanaf november 2005) J301 – Controle-eenheid klimaatsysteem (versnellingsventilator) (hoog; vanaf november 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | V12 – Motor achterruitwisser (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | V12 – Motor achterruitwisser (vanaf mei 2006) J519 – Voedingscontrole-eenheid (dubbele sproeipomp) (BSG J1) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | J729 – Relais dubbele sproeipomp 1 (tot mei 2005) J730 – Relais dubbele sproeipomp 2 (tot mei 2005) J519 – Voedingscontrole-eenheid (dubbele sproeipomp) (BSG J1) (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | U1 – Sigarettenaansteker (vanaf mei 2006) U9 – Achterste sigarettenaansteker (vanaf mei 2006) U5 – 12 V aansluiting (onderzoeksunit) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | J345 – Controle-eenheid aanhangerradar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | J345 – Controle-eenheid aanhangerradar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15 | J345 – Controle-eenheid aanhangerradar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 5 | Z20 – Verwarmingselement sproeier links Z21 – Verwarmingselement sproeier rechts E94 – Bestuurdersstoel verwarmingscontroller E95 – Passagiersstoel verwarmingscontroller Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 5 | J485 – Relais werking hulpverwarming Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | Niet toegewezen (tot mei 2005) Oplader voor Mag-Lite en handbediende tweerichtingsradio (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 5 | E1 – Verlichtingsschakelaar Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

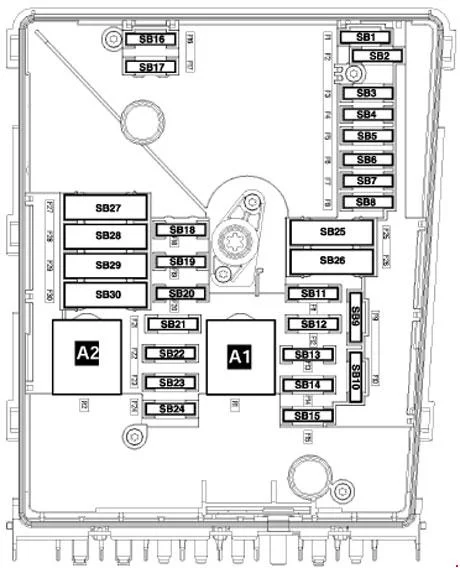

Zekeringkast motorruimte (laag)
| Nummer |
Amperages [A] |
Omschrijving |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | J393 – Centrale controle-eenheid comfort systeem Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | J527 – Elektronische controle-eenheid stuurkolom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | J519 – Voedingscontrole-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30 | J104 – ABS controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | J743 – Mechatronica controle-eenheid (tot mei 2006) (vanaf mei 2007) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J743 – Mechatronica controle-eenheid (vanaf mei 2006) J285 – Controle-eenheid in het dashboardpaneel (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5 | J285 – Controle-eenheid in het dashboardpaneel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15 | J608 – Speciale voertuig controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J608 – Speciale voertuig controle-eenheid (vanaf mei 2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J743 – Mechatronica controle-eenheid (0AM) (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 25 |
J503 – Controle-eenheid met radio- en navigatiedisplay R – Radio R – Voorbereiding voor radio en navigatiesysteem met TV (modellen voor Japan) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5 | J412 – Elektronische controle-eenheid voor mobiele telefoonbeheer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5 | J317 – Terminal 30 relais voedingsspanning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J623 – Motorcontrole-eenheid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J359 – Relais lage thermische vermogen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | J364 – Hulpverwarming controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | J533 – Diagnostische interface databus | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | J623 – Motorcontroller (alleen modellen met dieselmotor) J623 – Motorcontroller (benzine) (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J623 – Benzine motorcontroller (alleen modellen met benzinemotor) (tot mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 | N152 – Ontstekingstransformator N70-N323 – Ontstekingsspoelen met uitgangsvermogen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Z62 – Verwarmingselement met lambda-sonde 3 Z19 – Verwarmingselement met lambda-sonde G39 – Lambda-sonde G108 – Lambda-sonde 2 voor de katalysator G130 – Lambda-sonde na de katalysator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | G131 – Lambda-sonde 2 na de katalysator G287 – Lambda sonde 3 na de katalysator J17 – Relais brandstofpomp J179 – Automatische controle-eenheid verlichtingstijd J360 – Relais hoge thermische vermogen (370) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 30 | J104 – ABS controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | H2 – Hoge toeter H7 – Lage toeter J519 – Voedingscontrole-eenheid (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | J608 – Speciale voertuig controle-eenheid (tot mei 2006) R12 – Versterker |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | J400 – Motorcontrole-eenheid ruitenwisser V216 – Ruitenwissermotor voorruit bestuurderszijde |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 40 | Niet toegewezen (tot mei 2006) J179 – Automatische controle-eenheid verlichtingstijd (SDI) (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | V50 – Continu koelvloeistof circulatiepomp (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Z19 – Verwarmingselement met lambda-sonde (tot mei 2006) G39 – Lambda-sonde (tot mei 2006) G130 – Lambda-sonde na de katalysator (tot mei 2006) J583 – Controle-eenheid NOx sensor (tot mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Z28 – Verwarmingselement met lambda-sonde G39 – Lambda-sonde G130 – Lambda-sonde na de katalysator (vanaf mei 2006) J583 – Controle-eenheid NOx sensor (vanaf mei 2006) Z28 – Verwarmingselement met lambda-sonde (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | V192 – Vacuümpomp remmen (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 | F47 – Rempedaalschakelaar (tot november 2005) G476 – Koppeling positie transmitter |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | J299 – Relais secundaire luchtpomp (BSF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | N18 – Afvalgas recirculatieklep N75 – Elektromagnetische klep voor drukregeling (tot mei 2006) N80 – Elektromagnetische klep 1 systeem filter met actieve kool (vanaf mei 2006) V144 – Diagnostische pomp brandstofsysteem (BGQ, BGP) N345 – Radiator recirculatiegasklep N381 – Radiator gasklep met recirculatie van uitlaatgassen 2 (tot mei 2006) N276 – Brandstofdrukregelklep (vanaf mei 2006) J623 – Motorcontroller (vanaf mei 2006) N156 – Variabele inlaatcollectorklep (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | N276 – Brandstofdrukregelklep (tot mei 2006) N218 – Secundaire luchtinlaatklep (vanaf mei 2006) N276 – Brandstofdrukregelklep (vanaf mei 2007) J623 – Motorcontroller (vanaf mei 2007) N156 – Variabele inlaatcollectorklep (vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | F265 – Thermostaat gecontroleerd kaart koelsysteem motor J293 – Radiator ventilator controller N18 – Afvalgas recirculatieklep N80 – Elektromagnetische klep 1 filter met actieve kool N156 – Variabele inlaatcollectorklep N205 – Klep controller inlaatklep 1 N316 – Gasklep inlaatklep |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40 | J519 – Voedingscontrole-eenheid (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J519 – Voedingscontrole-eenheid (A / 1) (vanaf mei 2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 | J519 – Voedingscontrole-eenheid (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J519 – Voedingscontrole-eenheid (D / 1) (vanaf mei 2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 50 | J179 – Automatische controle-eenheid verlichtingstijd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | J299 – Relais secundaire luchtpomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 40 | J681 – Terminal 15 relais voedingsspanning 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 50 | J496 – Aanvullend relais koelvloeistofpomp S44 – Thermische zekering regeling aansluiting 1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 50 | Niet toegewezen (tot mei 2006) J59 – Relais uitschakeling contact X (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | J519 – Voedingscontrole-eenheid (I / 1) (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A1 | Terminal 30 relais voedingsspanning -J317- (458) Terminal 30 relais voedingsspanning -J317- (100) Terminal 30 relais voedingsspanning -J317- (370) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | Relais secundaire luchtpomp -J299- (100) Stroommeet sensor -G582- (488; tot mei 2006 alleen motorcode BLG) Kabelbrug (alleen modellen met dieselmotor) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Het relaiscode nummer 100 wordt vervangen door het relaiscode nummer 370 afhankelijk van de productie.
| Nummer |
Amperages [A] |
Omschrijving |
| 1 | 150 | C – Alternator (90A / 120A) |
| 200 | C – Alternator (140A) | |
| 2 | 80 | J500 – Stuurbekrachtigingscontroller
V187 – Elektromechanische motor stuurbekrachtiging |
| 3 | 50 | J293 – Radiator ventilator controller V7 – Radiator ventilator V177 – Radiator ventilator 2 |
| 4 | 40 |
Speciale uitrusting (tot mei 2006)
J359 – Relais lage thermische vermogen (1e graad), (vanaf december 2006)
Z35 – Extra verwarmingselement lucht (vanaf december 2006) |

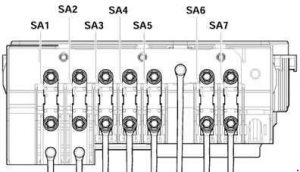

| 5 | 100 |
Zekeringen op zekeringhouder C, links onder het dashboard SC43-SC45, SC28, SC22, SC18, SC19, SC12, (tot november 2005)
Zekeringen op zekeringhouder C, links onder het dashboard SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (vanaf november 2005)
J604 – Hulpverwarming controle-eenheid (tot november 2005) |
| 6 | 80 | Zekeringen op zekeringhouder C, links onder het dashboard SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Relais hoge thermische vermogen (1e en 3e graad), (vanaf december 2006) Z35 – Extra verwarmingselement lucht (vanaf november 2006)
|
| 100 | J604 – Hulpverwarming controle-eenheid (vanaf november 2005) Z35 – Hulpverwarming lucht (vanaf november 2005) Optionele uitrusting |
|
| 7 | 50 | Opleiding aanhangwagen |
| 40 | Speciale uitrusting, gehandicapten | |
| 30 | Speciale uitrusting, eenheid strafrechtelijke onderzoeken |

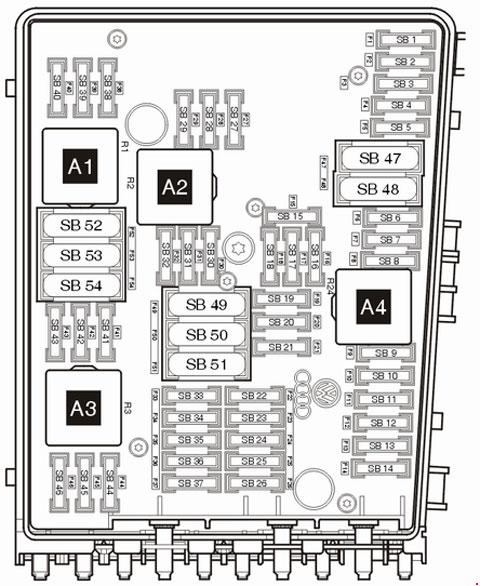

Zekeringkast motorruimte (hoog)
