Volkswagen Golf 2 CE2 (1989-1992) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringenkast van de Volkswagen Golf 2 CE2 (1989–1992), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Golf 2 CE2 (1989-1992) – schema van de zekeringenkast

Productiejaar: 1989, 1990, 1991, 1992.

Zekering sigarettenaansteker (voedingsaansluiting) in de Volkswagen Golf 2 CE2 is de zekering 22 in de zekeringenkast van de motorruimte.

Zekeringen en relais van de zekeringenkast

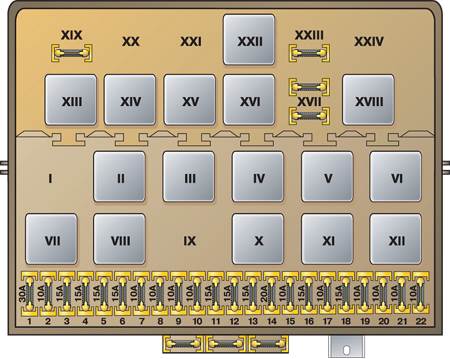

Volkswagen Golf II CE2 - zekeringen
Volkswagen Golf II CE2 – zekeringen
Nr Amp [A] Beschrijving
1 10 Verlichting, dimlicht – links
2 10 Verlichting, dimlicht – rechts
3 10 Dashboardverlichting;

Verlichting kentekenplaat.
4 15 Verlichting handschoenenkastje;

Achterruitenwisser.
5 15 Ruitensproeier
6 20 Verse lucht ventilator;

Airconditioning.
7 10 Achterlicht, zijlicht – rechts
8 10 Achterlicht, zijlicht – links
9 20 Achterruitontwaseming
10 15 Mistlampen
11 10 Verlichting, grootlicht – links;

Waarschuwingslampje grootlicht.
12 10 Verlichting grootlicht – rechts
13 10 Toeter;

Radiator ventilator na relais.
14 15 Achterspeigelverlichting;

Verwarmde sproeiers.
15 10 Motor elektronica;

Stabilisator klep;

Koudstart klep.
16 15 Waarschuwingslampjes op dashboard;

MFA.
17 10 Noodschakelaar;

Indicatoren.
18 20 Brandstofpomp;

Verwarmingssonde lambda.
19 30 Radiator ventilator;

Airconditioning.
20 10 Remlichten;

Cruise control.
21 15 Interieurverlichting;

Indicatoren op dashboard;

Kofferbakverlichting;

Centrale vergrendeling.
22 10 Radio;

Sigarettenaansteker.
Nr Beschrijving
1 Airconditioning
2 Achterruitenwisser
3 ECU relais
4 Belastingsreductie/x-over relais
5 Laag koelvloeistofniveau controller
6 Waarschuwingslichten
7 Verlichting sproeiers
8 Intermittent ruitenwissers
9 Veiligheidsgordel;

Waarschuwingslampje.
10 Mistlampen
11 Toeter
12 Brandstofpomp (brandstofinjectie);

Voorverwarmingsgloeilampen (diesel).
13 Radiator ventilator na starten

(uitzondering 16 kleppen);

2,0 16 kleppen:

Startblokkering relais.
14 Automatische transmissie;

koelvloeistof temperatuur indicator;

startblokkering relais

(uitzondering 2,0 16-kleppen);

2,0 16-kleppen:

Radiator ventilator na starten.
15 ABS pomp relais
16 ABS relais
17 Verwarmde stoel controller, bestuurder
18 Verwarmde stoel controller,

passagier of elektrische stoel schakelaar.
19 Automatische transmissie
20 open
21 Elektrische raammechanisme relais;

ABS hydraulische pomp zekering.
22 ABS kleppen zekering
23 Airconditioning;

Elektrische stoel zekering.
24 Elektrische raammechanisme zekering
Leggere  Volkswagen Eos (2006-2014) - batterij

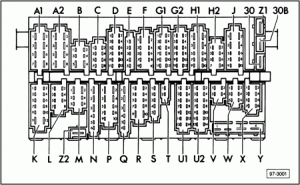

Zekeringenkast CE2 – achterste connectoren

Volkswagen Golf II CE2 – zekeringen – achterste aansluiting
A1 Geel 8 pin Verlichting kabelboom
A2 Geel 8 pin Verlichting kabelboom
b Groen 6 pin Verlichting sproeiers kabelboom
do Geel 8 pin Verlichting kabelboom of ruitenwisser motor
re Groen 12 pin Verschillende accessoires

(airconditioning, verwarmde stoelen,

veiligheidsgordel waarschuwing etc.)
mi Groen 5 pin Instrumenten of remlicht kabelboom
fa Wit 10 pin Motorruimte/motorbeheer,

kabelboom,

rechterzijde (positie 10 open)
G1 Wit 12 pin Motorruimte/motorbeheer,

rechterzijde
G2 Wit 12 pin Motorruimte/motorbeheer,

rechterzijde (positie 12 open)
H1 Rood 10 pin Schakelaar stuurkolom kabelboom
H2 Rood 8 pin Schakelaar stuurkolom kabelboom

(positie 8 open)
jot Rood 10 pin Schakelaar stuurkolom kabelboom
K. zwart 12 pin Achterste kabelboom
L zwart 8 pin Achterrem/handrem kabelboom

(positie 8 open)
M zwart 6 pin Achterste kabelboom/tank brandstof
N Groen 6 pin Airconditioning kabelboom
P. blauw 10 pin Achterruitontwaseming kabelboom,

mistlamp
Q blauw 6 pin Verse lucht ventilator kabelboom

(positie 10 open)
R blauw 10 pin Verlichting schakelaar kabelboom
S Wit 5 pin Motorruimte/motor ruitenwisser kabelboom,

rechterzijde
T Groen 2 pin Enkele circuits
U1 blauw 14 pin Instrumentenpaneel kabelboom
U2 blauw 14 pin Instrumentenpaneel kabelboom
V Groen 4 pin Schakelaar in het stuurkolom

Multifunctionele indicator kabelboom
W Groen 6 pin Diverse optionele uitrustingen,

varieert afhankelijk van het type voertuig
X Groen 8 pin Waarschuwingslamp kabelboom
Y – 1 pin 4 enkele connectoren voor circuit klem 30

(sommige kunnen worden overbrugd met de rode connector)
Z1 – 1 pin Enkele connector
Z2 – 1 pin Enkele connector voor circuit klem 31
30 – 1 pin Enkele connector voor circuit klem 30

(kan worden overbrugd naar 30B via de rode connector)
30B – 1 pin Enkele connector

(kan worden overbrugd naar 30 via de rode connector)
