Volkswagen Polo 6R (2009-2017) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Polo 6R (2009–2017), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Polo 6R – zekering schema

Productiejaar: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Polo is de zekering #42 in het zekeringpaneel van het dashboard.

Locatie van het zekeringpaneel

Instrumentenpaneel

Het zekeringpaneel bevindt zich achter het deksel onder het stuur.

Voedingscontrole-eenheid aan boord

Het zekering-/relais paneel bevindt zich links onder het dashboard.

Hoofd zekeringkast

Bevindt zich in de motorruimte bij de accu.

Schema van de zekeringkasten

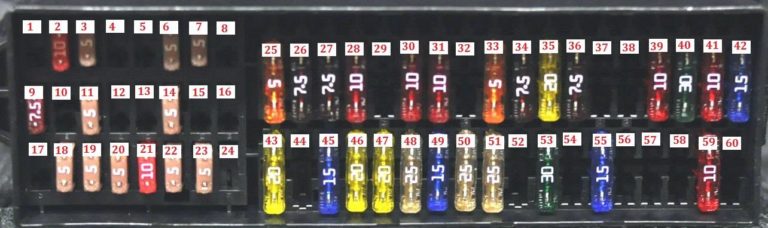

Instrumentenpaneel

In voertuigen met een rechts stuur is dit paneel een spiegelbeeld.

Toewijzing van de zekeringen in het dashboard

Nr Ampère [A] Beschrijving
F1 5A Controle-eenheid in het dashboard;

ABS controle-eenheid;

Elektronica controle-eenheid voor mobiele telefoon.
F2 10 A Combinatieschakelaar in de stuurkolom;

Voedingscontrole-eenheid aan boord;

Achterruitenwisser motor;

Voor- en achterruitwaspomp.
F3 5A Brandstofpomp relais;

Motor controle-eenheid;

Brandstof relais;

Brandstofpomp controle-eenheid;

Materiaal geluidscontrole-eenheid.
F4 2A (2A) Combinatieschakelaar
F5 – –
F6 5A Apparaat controle-module
F7 5A Koplampen hoekregelaar;

Verlichting van het voorste kentekenplaat links;

Verlichting van het voorste kentekenplaat rechts;

Voedingscontrole-eenheid aan boord.
F8 10 A Motor beheersysteem
F9 5A/7,5A TCS en ESP knop;

Bandenspanning monitor knop;

Stuurhoek sensor;

ABS controle-eenheid;

Start/stop systeem knop;

Diagnose-interface van de databus.
F10 5A Cruise control systeem schakelaar;

Combinatieschakelaar van de stuurkolom;

Remlichtschakelaar;

Koppeling pedaal schakelaar;

Voedingscontrole-eenheid aan boord.
F11 5A/10A Koplampen hoekregelaar;

Motor voor het regelen van de hoek van de linker koplamp;

Motor voor het regelen van de hoek van de rechter koplamp;

Cruise control schakelaar;

Voedingscontrole-eenheid aan boord;

Knipperlicht en koplamp controle-eenheid.
F12 5A Buitenspiegel verstelknop
F13 5A Transmissie controle-module (TCM)
F14 5A Controle-module voor het aanvullende veiligheidssysteem (SRS)
F15 5A Verwarmde ruitensproeiervloeistof
F 16 5A Parkeerhulp controle-module
F17 – –
F18 5A Achterlicht schakelaar contact;

Controle-eenheid in het dashboard;

Linker achterlicht lamp;

Voedingscontrole-eenheid aan boord.
F19 5A Multifunctionele controle-module
F20 5A Stuurhoek sensor;

Controle-eenheid in het dashboard;

Brandstof relais;

Voedingsrelais van terminal 30;

Laag vermogen thermisch relais;

Hoog vermogen thermisch relais.
F21 10 A Multifunctionele controle-module
F22 5A Diagnose aansluiting;

Climatronic controle-module;

Airconditioning controle-module;

Mobiele telefoon;

Functionele elektronica controle;

Elektromagnetische sleutel;

Start.
F23 5A Versnellingspook;

Regen sensor;

Voedingscontrole-eenheid aan boord;

Motor controle-eenheid;

Diagnose-interface van de databus.
F24 5A Voedingscontrole-eenheid aan boord;

Verwarmde buitenspiegel aan bestuurderszijde;

Verwarmde buitenspiegel aan passagierszijde.
F25 5A Hogedruk sensor;

Verwarmingscontrole-module;

Radiator ventilator controle-module;

Airconditioning controle-module;

Oprij sensor controle-module;

Diagnose aansluiting;

Vocht sensor;

Radiator ventilator controle-module;

Spanningsstabilisator;

Spanningsstabilisator 2.
F26 7,5A Luchtmassameter;

Olie niveau en temperatuur sensor;

Stuurhulp controle-module;

Verwarming van de ontluchtingsklep;

Startmotor relais 1;

Startmotor relais 2.
F27 7,5A Achteruitrijlichten
F28 10 A Motor beheersysteem
F29 10 A Motor beheersysteem
F30 10 A Motor beheersysteem
F31 5A/10A Motor beheersysteem
F32 10A/15A/20A/30A Motor beheersysteem
F33 5A Koppeling positie sensor;

Remlicht schakelaar.
F34 15A Controle-module in het dashboard;

Linker koplamp lamp;

Rechter koplamp lamp;

Voedingscontrole-eenheid aan boord;

Linker xenon koplamp controle-module;

Rechter xenon koplamp controle-module.
F35 15A/20A Motor beheersysteem
F36 7,5A Rechter koplamp lamp
F37 25A Verwarmingsmodule van de stoel
F38 30A Transmissie controle-module (TCM)
F39 10A/15A Rechter dimlicht lamp
F40 30A Airconditioning/verwarming ventilator controle-module
F41 10 A Achterruitenwisser motor
F42 15A Sigarettenaansteker 12 V
F43 15A Multifunctionele controle-module
F44 5A Waarschuwingssysteem
F45 15A Audiocomplex
F46 20A Koplamp verwarming
F47 20A Voedingscontrole-module aan boord;

Voorruit wisser motor.
F48 25A Multifunctionele controle-module
F49 15A/30A Brandstofpomp relais;

Brandstof relais.
F50 25A Controle-module voor de functie van de deuren, bestuurder
F51 25A Controle-module voor de functie van de passagiersdeur
F52 30A Controle-module van de linker achterdeur;

Controle-module van de rechter achterdeur.
F53 30A Multifunctionele controle-module
F54 15A Mistlampen
F55 15A/20A Motor beheersysteem
F56 15A Dagrijverlichting
F57 15A Multifunctionele controle-module
F58 20A Vacuum pomp van de rembekrachtiger
F59 10A/15A Linker dimlicht lamp
F60 15A Audiocomplex

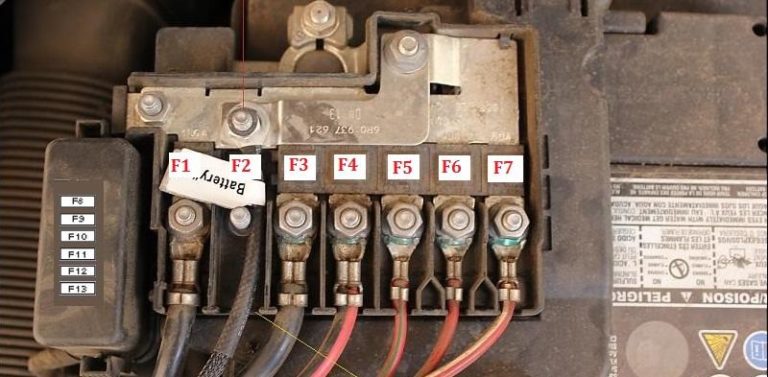

Hoofd zekeringkast

Toewijzing van de zekeringen in de hoofd zekeringkast

Nr Ampère [A] Beschrijving
F1 150A/175A Alternator
F2 30A Gas brandstof controle-module
F3 110A
F4 50A Stuurhulp controle-module
F5 40A ABS controle-module
F6 40A Motor controle-module van de koelventilator
F7 50A Bougies
F8 25A ABS controle-module
F9 30A Motor controle-module van de koelventilator
F10 5A Motor controle-module van de koelventilator
F11 10 A ABS controle-module
F12 5A Multifunctionele controle-module
F13 30A Transmissie controle-module (TCM)

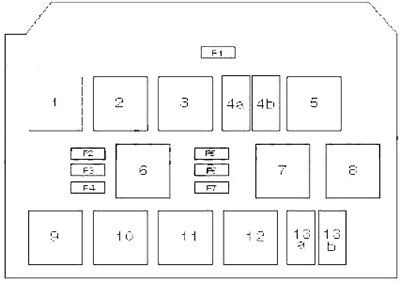

Voedingscontrole-eenheid aan boord

Voedingscontrole-eenheid aan boord

Nr Ampère [A] Beschrijving
1
2
3 Relais van de hoofdontstekingscircuits
4a Relais van de dimlichten
4b Relais van de brandstofpomp startmotor
5 ABS bescherming relais
6 Benzine:

Relais van de brandstofpomp (FP)
7 Relais van de startmotor blokkering
8 Relais van de secundaire ontstekingscircuits
9 Relais van de koplampen sproeier
10 Relais van de secundaire ontstekingscircuits (08.09)
11
12
13a Relais van de startmotor motor
13b Hulp relais van de verwarming
F1 30A Controle-module van het schuifdak
F2 40A Verwarming van de motor koelvloeistof
F3 40A Verwarming van de motor koelvloeistof
F4 40A Verwarming van de motor koelvloeistof
F5 20A Controle-module van de aanhangwagen
F6 20A Controle-module van de aanhangwagen
F7 15A Controle-module van de aanhangwagen
