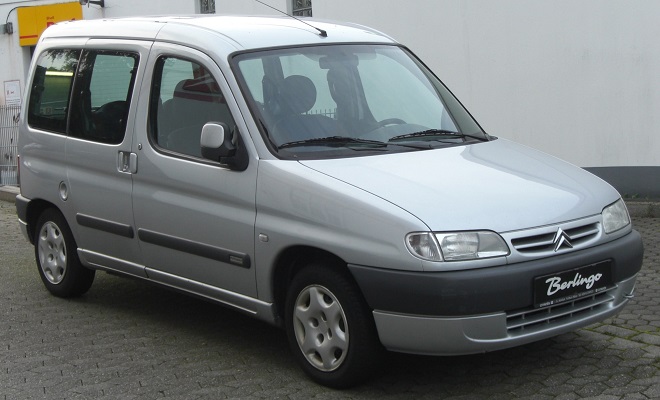

Citroën Berlingo (1996-2011) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën Berlingo 1996‑2011, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Citroen Berlingo (M49, M59) (1996-2011) – schema van de zekeringkast
Productiejaar: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Sigarettenaansteker zekering – Zekeringkast in het interieur – Zekering №122/30A

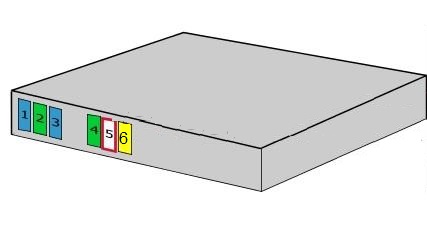

Zekering op BSI (intelligent energie distributiemodule) LHD.
vanaf 1 maart 2002.
Schema van de zekeringkast
Zekering 1
Multiplex systeem
15,0 A
Zekering 2
Elektrische ramen;
Zonnescherm.
30,0 A
Zekering 3
Airconditioning compressor
15,0 A
Zekering 4
Verwarmde spiegels
Verwarmde achterruit
30,0 A
Zekering 5
Voorruitwissers
25,0 A
Zekering 6
Centrale vergrendeling
20,0 A

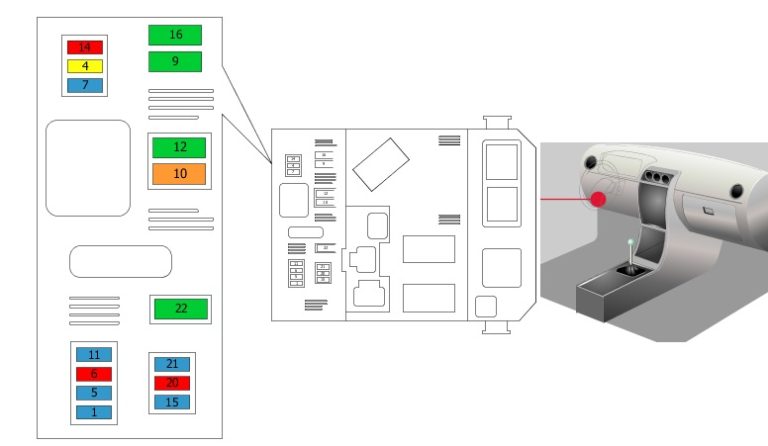

Zekering op BSI (intelligent energie distributiemodule) LHD, vanaf 4 november 2002.
Zekering 1
Voeding van de diagnose aansluiting
Trekhaak aansluiting
Achterruitwisser motor
15,0 A
Zekering 4
Uurwerk schakelmodule
Radio
Multifunctioneel display
Alarm systeem 20,0 A
Zekering 5
Alarm sirene 15,0 A
Zekering 6
Diagnose aansluiting
Vloeistofniveau sensor 10,0 A
Zekering 7
Regen sensor
Dagrijverlichting systeem 15,0 A
Zekering 9
Motor relais werking 30,0 A
Zekering 10
Achteruitkijkspiegel
Verwarmde voorruit 40,0 A
Zekering 11
Achterruitwisser motor 15,0 A
Zekering 12
Voorste elektrische ramen
Zonnescherm schakelaar
Raamcontroller 30,0 A
Zekering 14
Zekeringkast in de motorruimte
Airbag
Veiligheidsgordel spanners
Schakelmodule
10,0 A
Zekering 15
Dashboard
Radio
Multifunctioneel display
Parkeerhulp module
15,0 A
Zekering 16
Centrale vergrendeling
30,0 A
Zekering 20
Achterlicht rechts
10,0 A
Zekering 21
Achterlicht links
Extra remlicht(en)
15,0 A
Zekering 22
Achteruitkijkspiegel
Voorste sigarettenaansteker
Interne verlichting
Interne verlichting
Achterste 12V aansluiting
Airconditioning schakelaar
30,0 A
Zekeringkast in het interieur (1997-2002) (RHD)
Toewijzing van de zekeringen
Zekering 1
Spanner en afleiding van de voorste airbag
Zekering 2
Dashboard
Diagnose aansluiting
5,0 A
Zekering 3
Niet gebruikt
Zekering 4
BSI (intelligent energie distributiemodule)
5,0 A
Zekering 5
Schakelaar
10,0 A
Zekering 6
Uurwerk
Multifunctionele LED
Code bediening
5,0 A
Zekering 7
Koelventilator relais
Watertemperatuur sensor
Injectie relais
Injectie controle unit
10,0 A
Zekering 8
Interne verlichting
Radio
Multifunctioneel relais
10,0 A
Zekering 9
BSI (intelligent energie distributiemodule)
5,0 A
Zekering 10
Achterruitwisser motor
20,0 A
Zekering 11
Radio
Airconditioning
Sigarettenaansteker
Interne verlichting
Multifunctioneel display
5,0 A
Zekering 12
Achter mistlamp(en)
5,0 A
Zekering 13
Verwarmde stoelen relais
15,0 A
Zekering 14
Koplampen relais
30,0 A
Zekering 15
12V aansluiting
20,0 A
Zekering 16
Ventilator relais
30,0 A
Zekering 17
Geluidssignaal 15,0 A
Zekering 18
Linker positie licht
Rechter achterlicht
5,0 A
Zekering 19
Rechter positie licht
Linker achterlicht
Kenteken verlichting
5,0 A
Zekering 20
Linker dimlicht
10,0 A
Zekering 21
Rechter dimlicht
10,0 A
Zekering 22
Multifunctioneel display
Rechter achteruitkijkspiegel
10,0 A
Zekering 23
Sigarettenaansteker
20,0 A
Zekering 23b
Sigarettenaansteker
20,0 A
Zekering 24
Niet gebruikt
Zekering 25
Niet gebruikt
Zekering 26
Niet gebruikt
Zekering 27
Wissers
Koplampen sproeiers
5,0 A
Zekering 28
Niet gebruikt
Zekering A
Centrale vergrendeling
Ontgrendeling van de achterklep/bagageruimte
20,0 A
Zekering B
Voorste wissers
25,0 A
Zekering C
Verwarmde achterruit en spiegels
30,0 A
Zekering D
Achterruitwisser
Airconditioning
15,0 A
Zekering E
Elektrische ramen
Zonnescherm
30,0 A
Zekering F
Dashboard
15,0 A

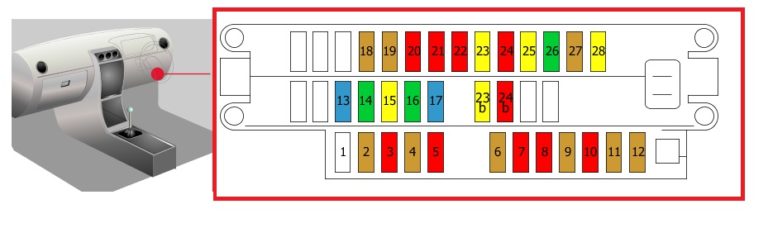

Zekeringkast in het interieur RHD (vanaf 5 juni 2001)
Zekering 1
Zekering van de spanner en afleiding van de voorste airbag
Zekering 2
Dashboard
Diagnose aansluiting
Airconditioning schakelaar
Schakelaar, waarschuwingslichten
5,0 A
Zekering 3
Niet gebruikt
10,0 A
Zekering 4
BSI (intelligent energie distributiemodule)
5,0 A
Zekering 5
Remlicht schakelaar
10,0 A
Zekering 6
Multifunctionele LED klok
Dimlicht relais
Diagnose aansluiting
5,0 A
Zekering 7
Koelventilator relais
Vloeistof temperatuur sensor motor (ECT)
Injectie relais
Injectie controle unit
Elektromagneet(s) voor tankreiniging
10,0 A
Zekering 8
Interne verlichting
Radio
Multifunctioneel display
Navigatie controle unit
10,0 A
Zekering 9
BSI (intelligent energie distributiemodule)
5,0 A
Zekering 10
Niet gebruikt
10,0 A
Zekering 11
Verwarmer
Radio
Airconditioning
Sigarettenaansteker
Interne verlichting
Multifunctioneel display
5,0 A
Zekering 12
Waarschuwingslicht achterlichten
5,0 A
Zekering 13
Verwarmde stoelen relais
15,0 A
Zekering 14
Koplampen sproeiers relais
30,0 A
Zekering 15
12V aansluiting
20,0 A
Zekering 16
Airconditioning ventilator
30,0 A
Zekering 17
Geluidssignaal
15,0 A
Zekering 18
Linker positie licht
Rechter achterlicht
5,0 A
Zekering 19
Rechter positie licht
Linker achterlicht
Kenteken verlichting
5,0 A
Zekering 20
Linker dimlicht
Waarschuwingslicht dashboard
10,0 A
Zekering 21
Rechter dimlicht
Schakelaar voor koplampen
10,0 A
Zekering 22
Multifunctioneel display
Rechter achteruitkijkspiegel
Navigatie controle unit
Leeslamp(en)
10,0 A
Zekering 23
Sigarettenaansteker
20,0 A
Zekering 23b
Sigarettenaansteker
20,0 A
Zekering 24
Radio
10,0 A
Zekering 24b
Radio
10,0 A
Zekering 25
Achterruitwisser
20,0 A
Zekering 26
Niet gebruikt
30,0 A
Zekering 27
Wissers schakelaar, voor en achter
BSI
Sproeiers controle unit
5,0 A
Zekering 28
Niet gebruikt
20,0 A

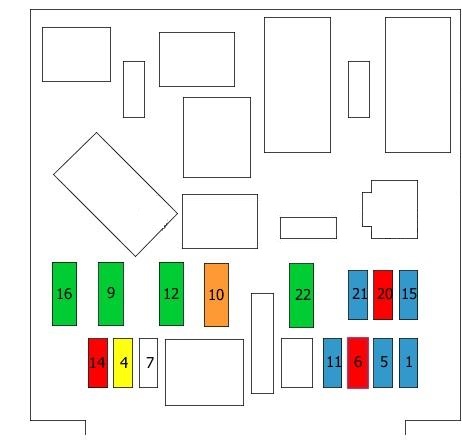

Zekeringkast in het interieur LHD (vanaf 2002)
Zekering 1
Diagnose aansluiting
Achterste 12V aansluiting
15,0
Zekering 4
Uurwerk
Radio
Multifunctioneel display
Beveiliging en schakelmodule
20,0
Zekering 5
Niet gebruikt
15,0 A
Zekering 6
Diagnose aansluiting
Vloeistofniveau
10,0
Zekering 7
Niet gebruikt
Zekering 9
Motor controle relais
30.0
Zekering 10
Verwarmde achterruit
Verwarmde spiegels
Verwarmd glas
40,0 A
Zekering 11
Achterruitwisser
15,0 A
Zekering 12
Voorste elektrische ramen
Zonnescherm
30,0 A
Zekering 14
Beveiligings- en schakelmodule
Airbag controle unit
Zekeringkast in de motorruimte
10,0 A
Zekering 15
Bedieningspaneel
Multifunctioneel display
Radio
15,0 A
Zekering 16
Centrale vergrendeling
30,0 A
Zekering 20
Rechter remlicht
10,0 A
Zekering 21
Linker remlicht
Extra remlicht
15,0 A
Zekering 22
Accessoire voeding
12V aansluiting
Sigarettenaansteker
Airconditioning schakelaar
Interne verlichting
Rechter achteruitkijkspiegel
30,0 A

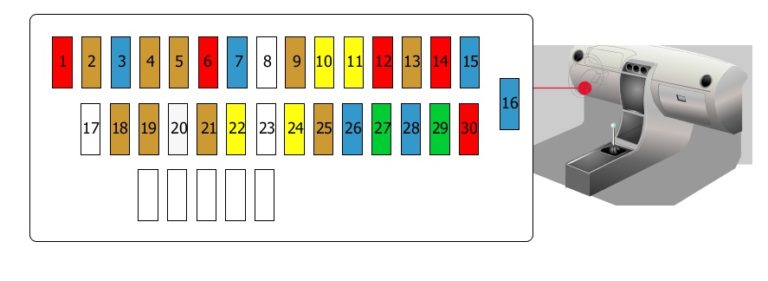

Zekeringkast in het interieur LHD (voor 25 mei 2000)
Zekering 1
Audio systeem
10,0 A
Zekering 2
Hoofd relais
Dashboard
Vloeistofniveau waarschuwingslicht
Watertemperatuur waarschuwingslicht
Diagnose aansluiting
Remlichten
5,0 A
Zekering 3
ABS controle unit
15,0 A
Zekering 4
Positielichten
5,0 A
Zekering 5
Dagrijverlichting systeem
5,0 A
Zekering 6
Airconditioning
10,0 A
Zekering 7
Geluidssignaal van de immobilizer
Diagnose aansluiting 15,0 A
Zekering 8
Afgeleide zekering 9
Achterlicht(en)
Kenteken verlichting
5,0 A
Zekering 10
Bestuurdersraam
20,0 A
Zekering 11
Passagiersraam
20,0 A
Zekering 12
Remlichten
Motor immobilizer
Airconditioning deactiverings relais
Koelventilator relais
Remlichten
Dubbel relais
Airconditioning deactiverings relais
Koelventilator relais
10,0 A
Zekering 13
Bestuurdersraam schakelaar
5,0 A
Zekering 14
Afstandsbediening
10,0 A
Zekering 15
Centrale vergrendeling module
15,0 A
Zekering 16
Sigarettenaansteker
15,0 A
Zekering 17
Geen informatie beschikbaar
Zekering 18
Achter mistlampen
Waarschuwingslicht
5,0 A
Zekering 19
Lichten
5,0 A
Zekering 20
Airconditioning ventilator
25,0 A
Zekering 21
Airconditioning schakelaar
Ventilator relais
Verwarmde stoelen relais
Verwarmde achterruit schakelaar
Verwarmde achterruit, timer
5,0 A
Zekering 22
Achterruitwisser
Achterruitwisser timer
20,0 A
Zekering 23
Afgeleide zekering 24
Wisser motor
20,0 A
Zekering 25
Koelventilator, lage snelheid
Watertemperatuur controle unit
Interne verlichting
Audio systeem
Inertie schakelaar
5,0 A
Zekering 26
Noodlicht schakelaar
15,0 A
Zekering 27
Verwarmde achterruit
Verwarmde spiegels
30,0 A
Zekering 28
Elektrische spiegel
Wisser timer
Raam lift relais 15,0 A
Zekering 29
Airconditioning ventilator
Verwarmde stoel
30,0 A
Zekering 30
Licht(en)
Knipperlichten
Afstandsbediening ontvanger
Dashboard
10,0 A

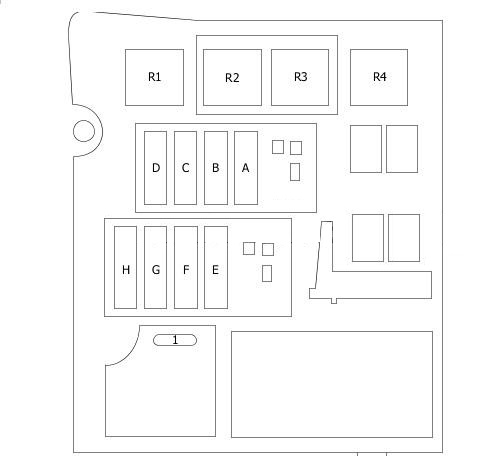

Zekeringkast in het interieur LHD (vanaf 5 juni 2000)
Relais R1
Motor werking relais
Relais R2
Dimlicht relais
Hoofd relais van de bekabeling
Relais R3
Hoofd relais van de bundel
Bekabeling relais van de lichten
Relais R4
relais, verwarmde stoelen
Relais R5
Koplampen relais

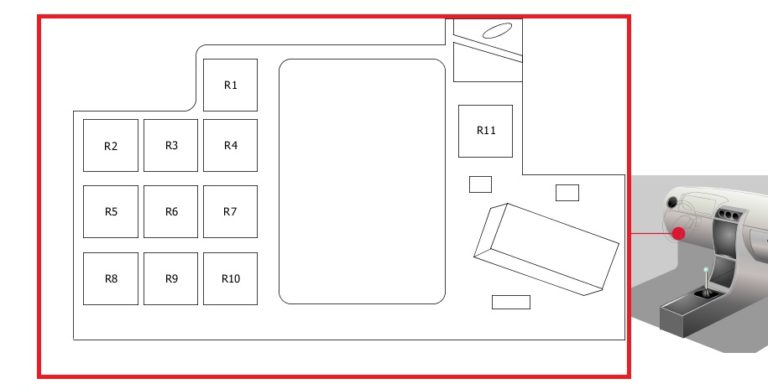

Relaiskast №2 in het interieur LHD (5 mei 1997- 29 november 1998)
Relais R1
Airconditioning ventilator
Verwarmde stoel
Relais R2
Verwarmde achterruit
Relais R3
Licht schakelaar
Relais R4
Motor werking relais
Relais R5
Alarm relais
Relais R6
Te hoge snelheid
Relais R7
Knipperlicht relais
Relais R8
Verwarmde achterruit relais
Relais R9
Vertraging voorruitwisser
Relais R10
Raam schakel relais
Relais R11
Achterruitwisser klok

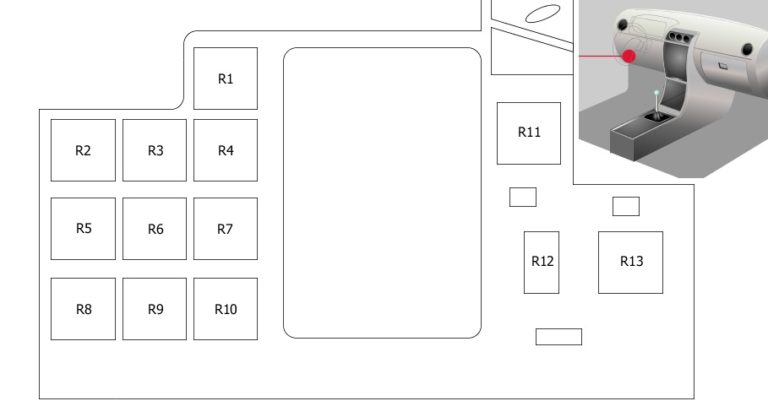

Relaiskast nr 3 in het interieur LHD (30 november 1998 – 4 juni 2000).
Relais R1
Ventilator relais
Relais R2
Verwarmde achterruit
Relais R3
Lichten aan
Relais R4
Motor werking relais
Relais R5
Niet gebruikt
Relais R6
Verwarmde stoelen
Geluidssignaal voor snelheid
Relais R7
Knipperlicht unit
Relais R8
Verwarmde achterruit relais
Relais R9
Vertraging voorruitwisser
Relais R10
Raam elektrisch relais
Relais R11
Achterruitwisser klok
Relais 12
Diagnose aansluiting
Relais 13
Geluidssignaal

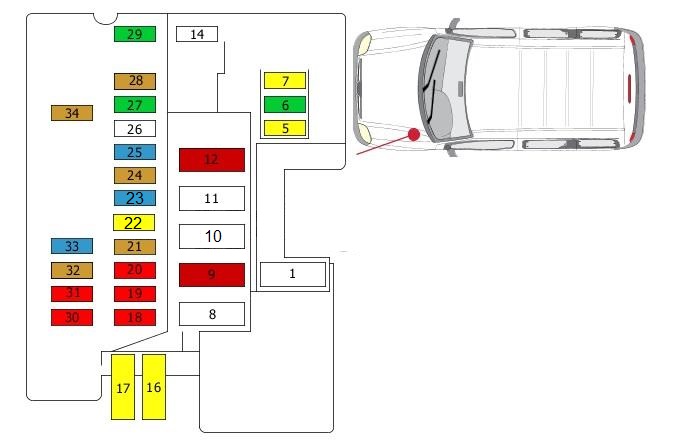

Zekeringkast in de motorruimte RHD (1997-2002).
Zekering 1
Geen informatie
70,0 A
Zekering 5
BSI (Intelligent energie distributiemodule)
20,0 A
Zekering 6
Niet gebruikt
30,0 A
Zekering 7
Extra verwarming
20,0 A
Zekering 8
Geen informatie
70,0 A
Zekering 9
Geen informatie
50,0 A
Zekering 10
Geen informatie
40,0 A
Zekering 11
Geen informatie
60,0 A
Zekering 12
Geen informatie
50,0 A
Zekering 14
Dubbel relais van het injectiesysteem
Zekering 16
Geen informatie
20,0 A
Zekering 17
Geen informatie beschikbaar
20,0 A
Zekering 18
Rechter dimlicht
10,0 A
Zekering 19
Linker dimlicht
10,0 A
Zekering 20
ABS controle unit
10,0 A
Zekering 21
Relais van de extra verwarming
5,0 A
Zekering 22
Niet gebruikt
20,0 A
Zekering 22a
Niet gebruikt
30,0 A
Zekering 23
Niet gebruikt
15,0 A
Zekering 24
Niet gebruikt
5,0 A
Zekering 25
Brandstofpomp
15,0 A
Zekering 26
Dubbel relais van het injectiesysteem
Zekering 27
Niet gebruikt
30,0 A
Zekering 28
Verwarming van de gasklep behuizing, benzine
5,0 A
Zekering 28a
Niet gebruikt
10,0 A
Zekering 29
Niet gebruikt
30,0 A
Zekering 30
Mistlamp(en) voor
10,0 A
Zekering 31
Mistlamp(en) voor rechts
10,0 A
Zekering 32
Injectie controle unit
5,0 A
Zekering 32a
Injectie controle unit
10,0 A
Zekering 33
Achteruitrijlamp(en)
Vloeistofniveau
Koelventilator
15,0 A
Zekering 34
Uitlaatgassen sensor
5,0 A
Zekeringkast in de motorruimte LHD (vanaf 2002)
Zekering 1
Achteruitrijlicht schakelaar
Voertuig snelheid sensor
Koppeling pedaal positie schakelaar
10,0 A
Zekering 2
Brandstofpomp met brandstofniveau sensor
Electromagneet voor tankreiniging
15,0 A
Zekering 3
ABS controle unit
10,0 A
Zekering 4
Motor controle unit
Koelventilator, laag snelheid relais
Rempedaal schakelaar
10,0 A
Zekering 5
Niet gebruikt
Zekering 6
Mistlampen voor
15,0 A
Zekering 7
Sproeier pomp
20,0 A
Zekering 8
Motor controle unit
Koelventilator, laag toerental relais
20,0 A
Zekering 9
Linker koplamp
15,0 A
Zekering 10
Rechter koplamp
15,0 A
Zekering 11
Linker koplamp
10,0 A
Zekering 12
Rechter koplamp
10,0 A
Zekering 13
Geluidssignaal 15,0 A
Zekering 14
Sproeier pomp
10,0 A
Zekering 15
Ontsteking bobine
Zuurstof sensoren
Injectoren
30,0 A
Zekering 16
Luchtpomp
30,0 A
Zekering 17
Voorruitwisser
30,0 A
Zekering 18
Ventilator
40,0 A
Zekering MF1
Koelventilator
(ook gebruikt 20 A )
80,0 A
Zekering MF2
ABS controle unit
(ook 20 A)
80,0
Zekering MF3
Niet gebruikt
Zekering MF4
Zekering van het veld in het interieur
(20A ook gebruikt)
80,0
Zekering MF5
Zekering van het raam in het interieur
(20A ook gebruikt)
80,0
Zekering MF6
Niet gebruikt
Zekering MF7
Ontstekingsschakelaar
(20A ook gebruikt)
80,0
Zekering MF8
Niet gebruikt
Zekeringkast en relais in de motorruimte LHD (vanaf 2 april 1996).
Zekering 1
Mistlampen
Zekering A
Ontstekingsschakelaar
Zekering B
Ontstekingsschakelaar
Zekering C
Motor werking relais
Zekering D
Verlichting schakelaar
Zekering E
Zekering van de airconditioning
Zekering F
Airconditioning
Zekering G
Geen informatie beschikbaar
Zekering H
ABS controle unit
Zekering R1
Verwarming van de carburateur
Compressoren deactiverings relais
Zekering R2
Koelventilator relais
Compressoren airconditioning relais
Zekering R3
Relais van de voorste mistlampen
Brandstofpomp relais
Zekering R4
Uurwerk van de sproeiers
Zekering R5
Relais van het dagrijverlichting systeem
Zekering R6
Relais van het dagrijverlichting systeem
Zekering R7
EGR relais
Zekering R8
Automatische injectie anticipatie
