Volkswagen Touareg (2005-2010) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringenkast van de Volkswagen Touareg (2005–2010), ontdek je waar de zekeringpanelen zich bevinden in het voertuig en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Touareg (2005-2010) – zekering schema

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Touareg is de zekering 1 in de zekeringenkast van de motor.

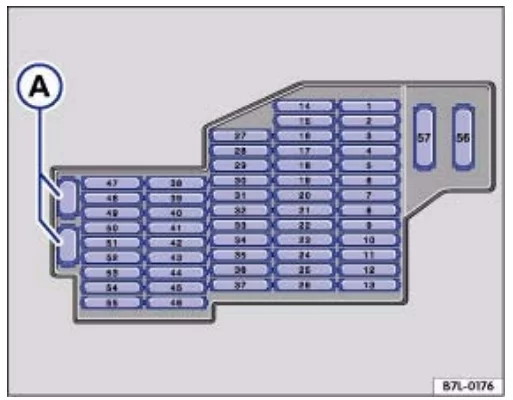

Toewijzing van de zekeringen in de zekeringenkast, rechter dashboard

Nr	Amperes [A]	Beschrijving
1	15 20 2 + 8)	U1 – Sigarettenaansteker U9 – Achterste sigarettenaansteker
2	5 8,1 + 7) 15 2 + 7)	J160 – Circulatiepomp relais 2) J708 – Restwarmte relais 2) R149 – Ontvanger van de afstandsbediening voor de koelvloeistofverwarming 2) U18 – 12 V aansluiting 2 1) U20 – 12 V aansluiting 4 1)
3	15 20 2)	U5 – 12 V aansluiting U19 – 12 V aansluiting 3
4	20	J162 – Verwarmingscontrole-eenheid
5	20	U18 – 12 V aansluiting 2 2) U19 – 12 V aansluiting 4 2) J807 – Relais voor de voedingsaansluitingen 1)
6	15	J518 – Toegangs- en startcontrole-eenheid 3) J708 – Restwarmte relais 1)
7	5	T16b – Diagnostische connector J515 – Selectie controle-eenheid antenne G397 – Regen- en lichtsensor
8	25 30 7)	V – Voorste ruitenwisser motor
9	15	J519 – Voeding controle-eenheid (voorste ruitenwisserpomp)
10	25 30 7)	J388 – Controle-eenheid van de linker achterdeur (raamregelaar)
11	15	J386 – Controle-eenheid van de bestuurdersdeur (centrale vergrendeling) J388 – Controle-eenheid van de linker achterdeur (centrale vergrendeling)
12	10	J519 – Voeding controle-eenheid (interieurverlichting)
13	–	Niet toegewezen
14	25 30 7)	J386 – Controle-eenheid van de bestuurdersdeur (raamregelaar)
15	15	J393 – Centrale controle-eenheid van het comfort systeem (set van rechter achterlichten)
16	20	J519 – Voeding controle-eenheid (hoorn)
17	30	J519 – Voeding controle-eenheid (linker licht)
18	20 25 7)	J39 – Relais van het koplamp sproeisysteem
19	–	Niet toegewezen
20	30	J519 – Voeding controle-eenheid (batterij 1)
21	–	Niet toegewezen
22	30	J647 – Controle-eenheid van het differentieel slot J605 – Controle-eenheid van de achterklep
23	10	J647 – Controle-eenheid van het differentieel slot
24	5	J502 – Controle-eenheid van de bandenspanning monitoring
25	15	J352 – Stuurkolom en controle-eenheid van de hoogteverstelling van de gordel
26	10	F36 – Koppelschakelaar J… – Motorcontrollers J234 – Airbag controller J285 – Controller in het dashboardpaneel J519 – Voeding controle-eenheid K145 – Waarschuwingslampje voor het uitschakelen van de voorpassagiersairbag N378 – Magneet van de gordel terugrolmechanisme van de bestuurder N379 – Voorkant magneet van de inertie trommel van de passagiersstoel
27	5	E183 – Interne monitoring schakelaar W11 – Achterste leeslampje links W12 – Achterste leeslampje rechts W14 – Verlicht achteruitkijkspiegel aan de passagierszijde W20 – Verlicht achteruitkijkspiegel aan de bestuurderszijde W51 – Verlichting van de achterklep
28	–	Niet toegewezen
29	–	Niet toegewezen
30	–	Niet toegewezen
31	–	Niet toegewezen
32	–	Niet toegewezen
33	15	J527 – Controle-eenheid van de elektronica van de stuurkolom
34	5	G273 – interne monitoring sensor G384 – voertuig hellingssensor J285 – controle-eenheid in het dashboardpaneel 2)
35	30	J519 – voeding controle-eenheid
36	30	E470 – Controle-eenheid van de bestuurdersstoelverstelling
37	–	Niet toegewezen
38	–	Niet toegewezen
39	5A	J9 – Relais van de verwarmde achterruit J32 – Relais van de airconditioning J329 – Relais van de voedingsspanning van terminal 15 J755 – Relais van de transportmodus J807 – Relais van de voedingsaansluitingen 1)
40	5	J285 – Controle-eenheid in het dashboardpaneel
41	15	J518 – Toegang en start controle-eenheid
42	30	J245 – Controle-eenheid van de bediening van het schuifdak
43	–	Niet toegewezen
44	30	E470 – Controle-eenheid van de bestuurdersstoelverstelling J136 – Controle-eenheid van de stoel- en stuurkolomverstelling met geheugen J810 – Controle-eenheid van de bestuurdersstoelverstelling
45	25	J786 – Gecontroleerde eenheid van de achterstoelen
46	–	Niet toegewezen
47	10	J647 – Controle-eenheid van het differentieel slot
48	5	J769 – Controle-eenheid voor rijstrookwissel J770 – Controle-eenheid voor rijstrookwissel 2
49	5	J236 – Servotronic controle-eenheid
50	10	G266 – niveau- en temperatuur sensor N79 – verwarmingselement van de ventilator voor de oliepan 4)
51	5	T16b – Diagnostische connector F321 – Contact schakelaar van de parkeerrem G238 – Luchtkwaliteitsensor G550 – Sensor voor automatische afstandscontrole J755 – Relais van de transportmodus
52	30 15 7)	V12 – Motor van de achterruitenwisser
53	5	E1 – Verlichtingsschakelaar J527 – Controle-eenheid van de elektronica van de stuurkolom J393 – Centrale controle-eenheid van het comfort systeem
54	10	E102 – Regulator van de lichtstroomverstelling 5) J667 – Vermogen uitvoermodule voor de linker koplamp 6) V48 – Motor voor de lichtstroomverstelling van de linker koplamp 5) V49 – Motor voor de lichtstroomverstelling van de rechter koplamp 5)
55	15	J486 – Relais van de ventilator voor frisse lucht voor de 2e snelheid
56	40	J32 – Relais van het airconditioningsysteem J309 – Relais van de isolatie van de zonnepanelen J486 – Relais van de ventilator voor frisse lucht, 2e snelheid SB55 – Zekering 55 op de zekeringhouder B V305 – Motor voor de voorste regeling van de Bitron ventilator
57	40	V306 – Motor voor de achterste regeling van de Bitron ventilator 8) J403 – Adaptief relais van de compressor 7)
1) Alleen één batterij aan boord 2) Alleen hulpbatterij en twee batterijen aan boord 3) Alleen V10 TDI 4) Alleen modellen met motorcode BHK, BHL 5) Alleen modellen met halogeenkoplampen 6) Alleen modellen met knipperlichten 7) Vanaf november 2007 8) Tot november 2007

Toewijzing van de zekeringen in de zekeringenkast, linker dashboard

Nr	Amperes [A]	Beschrijving
1	15 20 2)	J345 – Controle-eenheid van de aanhangwagen detector
2	5	J446 – Controle-eenheid van de parkeerhulp
3	15	J345 – Controle-eenheid van de aanhangwagen detector
4	5	J412 – Controle-eenheid van de elektronica voor de mobiele telefoon
5	15 25 2)	J345 – Controle-eenheid van de aanhangwagen detector
6	30	J104 – ABS controle-eenheid
7	5	J646 – Controle-eenheid van de zekeringenkast
8	30	J519 – Voeding controle-eenheid (rechter licht)
9	10	Personalisatie R190 – Digitale satelliet radio tuner 1)
10	5	J772 – Controle-eenheid van het achteruitrijcamera systeem R78 – TV tuner
11	20	J503 – Controle-eenheid met display voor het radio- en navigatiesysteem R – Radio R – Voorbereiding voor radio en navigatiesysteem met TV (modellen voor Japan)
12	30	R12 – Versterker
13	–	Niet toegewezen
14	15	J393 – Centrale controle-eenheid van het comfort systeem
15	25 30 3)	J389 – Controle-eenheid van de rechter achterdeur (raamregelaar)
16	10 5 3)	W3 – Verlichting van de bagageruimte
17	–	Niet toegewezen
18	30	J9 – Relais van de verwarmde achterruit
19	–	Niet toegewezen
20	30	U13 – AC / DC omvormer met 12 V – 230 V aansluiting U27 – AC / DC omvormer met 12 V – 115 V aansluiting 1)
21	10	F266 – Motorkap contact schakelaar
22	25	J774 – Gecontroleerde eenheid van de voorstoelen
23	10	J255 – Controle-eenheid van de Climatronic
24	30	E471 – Controle-eenheid van de voorpassagiersstoelverstelling J521 – Voorpassagiersstoelverstelling met geheugen controle-eenheid
25	5	E265 – Achterste controle-eenheid en Climatronic display J301 – Controle-eenheid van het airconditioningsysteem
26	–	Niet toegewezen
27	15	J197 – Adaptieve controle-eenheid van de ophangingssystemen
28	–	Niet toegewezen
29	10 5 3)	J217 – Automatische controle-eenheid van de versnellingsbak
30	20	J714 – Relais van het voedingsslot systeem
31	15	J393 – Centrale controle-eenheid van het comfort systeem
32	10	J387 – Controle-eenheid van de voorpassagiersdeur (centrale vergrendeling) J389 – Controle-eenheid van de rechter achterdeur (centrale vergrendeling)
33	15	Personalisatie
34	25 30 3)	J387 – Controle-eenheid van de voorpassagiersdeur (raamregelaar)
35	30	E471 – Controle-eenheid van de voorpassagiersstoelverstelling
36	5	J603 – Controle-eenheid van de voertuigpositie herkenning J702 – Dakdisplay
37	–	Niet toegewezen
38	10	J104 – ABS controle-eenheid
39	5	J410 – Relais van de verwarmde achterruit links J411 – Relais van de verwarmde achterruit rechts J745 – Controle-eenheid van de bochtenverlichting en de lichtstroom van de koplampen Personalisatie
40	10	J646 – Controle-eenheid van de zekeringenkast
41	10	J345 – Controle-eenheid van de aanhangwagen detector
42	5	E284 – Controle-eenheid van de werking van de garagepoort J530 – Controle-eenheid van de werking van de garagepoort
43	5	F41 – Achteruitrijschakelaar
44	5	E94 – Gecontroleerde eenheid van de bestuurdersstoel E95 – Gecontroleerde eenheid van de voorpassagiersstoel E128 – Gecontroleerde eenheid van de linker achterstoel met regeling E129 – Gecontroleerde eenheid van de rechter achterstoel met regeling E281 – Controle-eenheid voor de hoogteverstelling van de ophangingssystemen Z20 – Verwarmingselement van de linker ruitensproeier Z21 – Verwarmingselement van de rechter ruitensproeier
45	–	Niet toegewezen
46	–	Niet toegewezen
47	10	J668 – Vermogen uitvoermodule voor de rechter koplamp
48	10	J197 – Adaptieve controle-eenheid van de ophangingssystemen
49	5	Y7 – Automatische binnenspiegel met antiverblindingsfunctie
50	5	E256 – TCS en ESP knop
51	15	J217 – Automatische controle-eenheid van de versnellingsbak
52	5	F125 – Multifunctionele schakelaar F189 – Tiptronic schakelaar N380 – Versnellingspook vergrendeling voor relais van positie P
53	30	J411 – Relais van de verwarmde achterruit voor de rechterzijde
54	30	J410 – Relais van de verwarmde achterruit voor de linkerzijde
55	–	Niet toegewezen
56	40	J104 – ABS controle-eenheid
57	40	J646 – Controle-eenheid van de zekeringenkast
1) Alleen voor Amerikaanse markten 2) Vanaf mei 2008 3) Vanaf november 2007

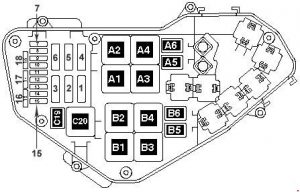

Relais van de motorruimte en zekeringenkast (TDI 2,5 l (R5) motor)

Nr	Amperes [A]	Beschrijving
1	60	J293 – Controle-eenheid van de radiator ventilator
2	30	J671 – Controle-eenheid van de verwarmingsventilator 2 1)
3	–	Niet toegewezen
4	–	Niet toegewezen
5	–	Niet toegewezen
6	–	Niet toegewezen
7	–	Niet toegewezen
8	–	Niet toegewezen
9	30	J623 – Controle-eenheid van de motor
10	10	G65 – Hoge druk sensor J17 – Relais van de brandstofpomp J255 – Climatronic controle-eenheid J293 – Controle-eenheid van de radiator ventilator J301 – Controle-eenheid van de airconditioner J445 – Relais van de brandstofkoelpomp J496 – Extra relais van de koelvloeistofpomp J671 – Controle-eenheid van de radiator ventilator 2 N75 – Elektromagneet voor de regeling van de turbo druk N79 – Verwarmingselement van de ventilator voor de oliepan N280 – Elektromagneet voor de regeling van de airconditioningcompressor N345 – Elektromagneet voor de schakeling van de uitlaatgas recirculatie radiator
11	–	Niet toegewezen
12	10	J179 – Automatische controle-eenheid van de verlichtingstijd J496 – Extra relais van de koelvloeistofpomp
13	25	G6 – Drukpomp van het brandstofsysteem G23 – Brandstofpomp J17 – Relais van de brandstofpomp J445 – Relais van de brandstofkoelpomp J715 – Relais van de druk in het tankcircuit V166 – Brandstofkoelpomp
14	–	Niet toegewezen
15	–	Niet toegewezen
16	–	Niet toegewezen
17	10	G39 – Lambda sensor Z19 – Verwarming met lambda sensor
18	–	Niet toegewezen
Relais
A1	Niet toegewezen
A2	Relais van de voedingsspanning van terminal 30 -J317- (109)
A3	Automatische controle-eenheid van de verlichtingstijd -J179- (475)
A4	Relais van de brandstofpomp -J17- (53)
A5	Extra relais van de koelvloeistofpomp -J496- (404)
A6	Relais van de brandstofkoelpomp -J445- (404)
B1	Niet toegewezen
B2	Niet toegewezen
B3	Niet toegewezen
B3	Niet toegewezen
B4	Niet toegewezen
B5	Niet toegewezen
B6	Niet toegewezen
C19	Relais van de druk in het tankcircuit -J715- (404) (Alleen voor de extra verwarmingsunit van de koelvloeistof)
C20	Relais van de voedingsspanning van terminal 50 -J682- (433)
1) Alleen voor modellen voor tropische klimaten en modellen met een trekhaak

Relais van de motorruimte en zekeringenkast (TDI 5,0 l (V10) motor)

Nr	Amperes [A]	Beschrijving
1	60	J293 – Controle-eenheid van de radiator ventilator
2	60 1) 30	J671 – Controle-eenheid van de radiator ventilator 2 V177 – Ventilator van de radiator 2
3	–	Niet toegewezen
4	–	Niet toegewezen
5	–	Niet toegewezen
6	60	J701 – Relais van de voedingsspanning 1
7	10	J708 – Relais van de restwarmte J496 – Relais van de koelvloeistofpomp J445 – Relais van de brandstofkoelpomp V166 – Brandstofkoelpomp
8	30	J624 – Controle-eenheid van de motor 2
9	30	J623 – Controle-eenheid van de motor
10	10	G65 – Hoge druk sensor J17 – Relais van de brandstofpomp J293 – Controle-eenheid van de radiator ventilator J671 – Controle-eenheid van de radiator ventilator 2 N345 – Elektromagneet voor de schakeling van de uitlaatgas recirculatie radiator N381 – Elektromagneet voor de schakeling van de uitlaatgas recirculatie radiator 2 V336 – Doseringpomp voor de injectie van het roetfilter voor cilinder 1 2) V337 – Doseringpomp voor de injectie van het roetfilter voor cilinder 2 2)
11	15	F265 – Thermostaat van het koelsysteem, gemapt J255 – Controle-eenheid van de Climatronic J724 – Controle-eenheid van de turbo 1 J725 – Controle-eenheid van de turbo 2 N280 – Elektromagneet voor de regeling van de airconditioningcompressor V135 – Additiefpomp voor het roetfilter 2) V157 – Motor van de inlaatklep V275 – Motor van de inlaatklep 2 V400 – Brandstofkoelpomp met uitlaatgas recirculatie 3)
12	5	J179 – Automatische controle-eenheid van de verlichtingstijd J445 – Relais van de brandstofkoelpomp J496 – Extra relais van de koelvloeistofpomp J703 – Controle-eenheid van de verlichtingstijd 2
13	25 3) 30	G6 – Drukpomp van het brandstofsysteem G23 – Brandstofpomp J17 – Relais van de brandstofpomp J715 – Relais van de druk in het tankcircuit 3)
14	15	G698 – Analyse-eenheid voor de niveauregelaar 3) N473 – Elektromagneet voor de distributie van de niveauregelaar 3) V437 – Pomp van de niveauregelaar 3) Z103 – Verwarming van de pomp van de niveauregelaar 3)
15	10	J317 – Terminal 30 van het relais van de voedingsspanning J623 – Controle-eenheid van de motor 3)
16	30	J891 – Controle-eenheid van de verwarming van de niveauregelaar
17	20 15 1)	J583 – Controle-eenheid van de NOx sensor 3) J881 – Controle-eenheid van de NOx sensor 2 3) G39 – Lambda sensor Z19 – Verwarming met lambda sensor
18	–	Niet toegewezen
Relais
A1	Niet toegewezen
A2	Relais van de voedingsspanning van terminal 30 -J317- (219)
A3	Automatische controle-eenheid van de verlichtingstijd -J179- (475) / (639) / (647) optionele installatie
A4	Relais van de brandstofpomp -J17- (53)
A5	Extra relais van de koelvloeistofpomp -J496- (404) / (449) optionele installatie
A6	Relais van de brandstofkoelpomp -J445- (404) / (449) optionele installatie
B1	Niet toegewezen
B2	Relais van de brandstofpomp -J17- (53)
B3	Niet toegewezen
B3	Niet toegewezen
B4	Niet toegewezen
B5	Niet toegewezen
B6	Niet toegewezen
C19	Relais van de druk in het tankcircuit -J715- (404) (Alleen voor de extra verwarmingsunit van de koelvloeistof)
C20	Relais van de voedingsspanning van terminal 50 -J682- (433)
1) Hangt af van de uitrusting 2) Tot mei 2007 3) Alleen modellen met motorcode CATA
