Volkswagen Caddy (2003-2015) – zekeringdoos

Jeroen van Vliet

Volkswagen Caddy – zekering schema

Productiejaar: 2005, 2006, 2007, 2008, 2009.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Caddy is de zekering 47 in de zekeringkast van het motorcompartiment.

Locatie

Volkswagen Caddy – zekering schema – locatie
  1. Zekeringen op zekeringhouder A -SA- (in de elektronica kast, links in het motorcompartiment)
  2. Zekeringen op zekeringhouder B -SB- (links in het motorcompartiment)
  3. Zekeringen op zekeringhouder C -SC- (onder het linker bedieningspaneel)

Locatie van zekeringhouder A (A -SA-)

Zekering schema – montagepositie van zekeringhouder A (A -SA-)

VW Caddy – zekeringen – beschrijving

Nummer Amperages [A] Beschrijving
1 150 Generator -C- 90A / 110A
1 200 Generator -C- 140A
2 80 Stuurbekrachtigingsmodule -J500-;

Elektromechanische stuurbekrachtigingsmotor -V187-;
3 50 Radiateur ventilatorcontroller -J293-;

Radiateur ventilator -V7-;

Radiateur ventilator aan de rechterzijde -V35-;

Thermische schakelaar ventilator -F18-;

Radiateur ventilator -V7-.
3 80 Radiateur ventilatorcontroller -J293-1 )
4 50 2)
80 3)		 Voeding controller -J519- 2);

Relais ontkoppeling contact X -J59- 2);

Zekering 7 op zekeringhouder -SC7-;

Zekering 8 op zekeringhouder -SC8-;

Zekering 28 op zekeringhouder -SC28- tot -SC33-.
5 100 Niet gebruikt (van mei 2005 tot november 2006);

Zekeringen op zekeringhouder C -SC- (vanaf november 2006);

Zekering 20 op zekeringhouder -SC20- tot -SC24-;

Zekering 42 op zekeringhouder -SC42- tot -SC52- (tot april 2009);

Zekering 42 op zekeringhouder -SC42- tot -SC53- (vanaf mei 2009).
6 100 Zekeringen op zekeringhouder C -SC- (van mei 2005 tot november 2006);

Zekering 20 op zekeringhouder -SC20- tot -SC24-;

Zekering 42 op zekeringhouder -SC42- tot -SC52-;

Niet gebruikt (vanaf november 2006);

Hoge vermogen relais -J360- (vanaf september 2007);

Hulpelement verwarmingslucht -Z35-.
6 6) 50 Laag vermogen relais -J359- 4);

Hulpelement verwarmingslucht -Z35-.
7 50 Zekeringen op zekeringhouder C -SC-;

Zekering 39 op zekeringhouder -SC39- tot -SC41- 5).
7 6) 100 Hoge vermogen relais -J360- 5);

Hulpelement verwarmingslucht -Z35-.
1) Alleen modellen met hoge capaciteit ventilator
2) Alleen modellen met centrale vergrendeling
3) Alleen modellen zonder centrale vergrendeling
4) Alleen modellen met aanhangwagen aansluiting
5) Alleen modellen met hulpelement verwarmingslucht (PTC)
6) vanaf mei 2008

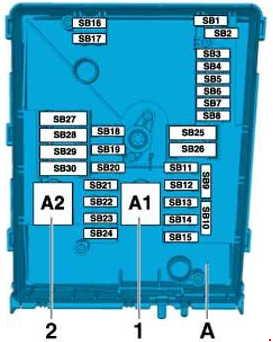

Locatie van de hoge E-box zekeringhouder (B -SB-)

Volkswagen Caddy - schema van de zekeringkast - montagepositie van zekeringhouder B (B -SB-)

Volkswagen Caddy – schema van de zekeringkast – montagepositie van zekeringhouder B (B -SB-)
Nummer Amperages [A] Beschrijving
1 – Niet gebruikt
2 15
5 1)		 Elektronische stuurkolom controlemodule -J527-;

Niet gebruikt (vanaf mei 2008).
3 5 Voeding controller -J519-
4 30 ABS controlemodule -J104-
5 15 Mechatronische module voor dubbele koppeling -J743-
6 5 Controlemodule in het instrumentenpaneel -J285-;

Elektronische stuurkolom controlemodule -J527- (vanaf mei 2008).
7 40 Niet gebruikt (tot mei 2008);

Terminal 15 relais spanning voeding 2 -J681- (vanaf mei 2008).
8 15 Controlemodule met display voor radio- en navigatiesysteem -J503-;

Radio -R-.
9 10
5 1)		 Elektronische telefoonbeheer controlemodule -J412-
10 10 Voeding relais voor Motronic -J271- (BUD, BSX);

Terminal 30 relais spanning voeding -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Motor controlemodule -J623- (BSX, BUD).
11 20 Hulpcircuit controlemodule -J364-
12 5 Diagnostische bus interface -J533-
13

In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Caddy (2003–2015), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Volkswagen Caddy (2003-2005) – zekering schema

Productiejaar: 2003, 2004, 2005.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Caddy (2003-2005) is de zekering 47 in de zekeringkast van het motorcompartiment.

Locatie

Volkswagen Caddy – schema van de zekeringkast – locatie
  1. Zekeringen op zekeringhouder A -SA- (in de elektronica kast, links in het motorcompartiment)
  2. Zekeringen op zekeringhouder B -SB- (links in het motorcompartiment)
  3. Zekeringen op zekeringhouder C -SC- (onder het linker bedieningspaneel)

Locatie van zekeringhouder A (A -SA-)

Volkswagen Caddy – schema van de zekeringkast – montagepositie van zekeringhouder A (A -SA-)
Nummer Amperages [A] Beschrijving
1 150 Generator -C- 90A / 110A
1 200 Generator -C- 140A
2 80 Stuurbekrachtigingsmodule -J500-; Elektromechanische stuurbekrachtigingsmotor -V187-.
3 80 Radiateur ventilatorcontroller -J293-; Radiateur ventilator -V7-; Radiateur ventilator aan de rechterzijde van de radiateur -V35-;
4 70 Voeding controller -J519-; Ontkoppel relais contact X -J59-; Zekering 7 op zekeringhouder -SC7-; Zekering 8 op zekeringhouder -SC8-; Zekering 28 op zekeringhouder -SC28- tot -SC35-;
5 – Niet gebruikt
6 100 Zekeringen op zekeringhouder C -SC-; Zekering 20 op zekeringhouder -SC20- tot -SC24-; Zekering 42 op zekeringhouder -SC42- tot -SC56-;
7 50 Zekeringen op zekeringhouder C -SC-; Zekering 39 op zekeringhouder -SC39- tot -SC41-;

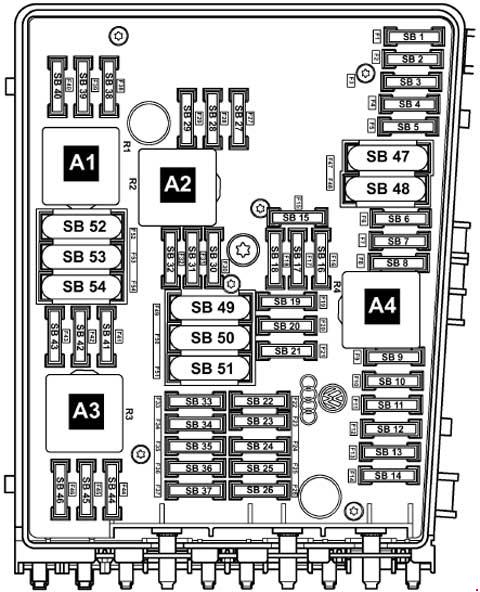

Locatie van de hoge E-box zekeringhouder (B -SB-)

Volkswagen Caddy – schema van de zekeringkast – montagepositie van zekeringhouder B (B -SB-)
Nummer Amperages [A] Beschrijving
1 30 ABS controlemodule -J104-
2 30 ABS controlemodule -J104-
3 – Niet gebruikt
4 5 Voeding controller -J519-
5 20 Voeding controller -J519- Relais met dubbele toon -J4-; Toeter -J413-; Hoge frequentie toeter -H2-; Lage frequentie toeter -H7-;
6 20 Ontstekingsspoel 1 met uitgangsstadium -N70-; Ontstekingsspoel 2 met uitgangsstadium -N127-; Ontstekingsspoel 3 met uitgangsstadium -N291-; Ontstekingsspoel 4 met uitgangsstadium -N292-; Ontstekingstransformator -N152-;
7 5 Rempedaal schakelaar -F47-; Motorcontroller; Koppeling positie sensor -G476-;
8 10 Uitlaatgas recirculatie klep -N18-; Elektromagnetische klep actieve koolfilter 1 -N80-; Variabele inlaatcollector klep -N156-; Beschermingsweerstand -N235-; Radiateur ventilator controller -J293-; Inlaatcollector klep motor -V157-;
9 10 Brandstofpomp relais -J17- (BDJ, BJB); Ontstekingskaars relais -J52- (BDJ); Automatische ontstekingstijd controller -J79- (BJB);
10 10 Uitlaatgas recirculatie klep -N18-; Elektromagnetische drukregeling klep -N75-; Radiateur ventilator recirculatie klep -N345-;
11 25 Motronic controlemodule -J220- (BCA); Simos controlemodule -J361- (BGU, BSE, BSF)
11 30 Directe diesel injectie systeem controlemodule -J248- (BDJ, BJB).
12 15 Lambda sonde -G39- (BCA); Lambda sonde na de katalysator -G130- (BCA);
13 – Niet gebruikt
14 – Niet gebruikt
15 25 Startmotor -B-
16 15 Elektronica stuurkolom controlemodule -J527-
17 10 Controlemodule in het instrumentenpaneel -J285-
18 – Niet gebruikt
19 15 Controlemodule met display voor radio- en navigatiesysteem -J503-; Radio -R-;
20 10 Elektronica mobiele telefoon controlemodule -J412-
21 – Niet gebruikt
22 – Niet gebruikt
23 – Niet gebruikt
24 10 Diagnostische bus interface -J533-
25 – Niet gebruikt
26 5 Voeding relais spanning terminal 30 -J317- (BDJ, BJB)
26 10 Motronic controlemodule -J220- (BCA)
27 10 Verwarmingselement voor de oliepan ontluchting -N79-
28 – Niet gebruikt
29 20 Injecteur cilinder 1 -N30- (BCA); Injecteur cilinder 2 -N31- (BCA); Injecteur cilinder 3 -N32- (BCA); Injecteur cilinder 4 -N33- (BCA);
30 20 Hulpcircuit controlemodule -J364-
31 30 Voorruitwisser motor -V-
32 10 Injecteur cilinder 1 -N30- (BGU); Injecteur cilinder 2 -N31- (BGU); Injecteur cilinder 3 -N32- (BGU); Injecteur cilinder 4 -N33- (BGU);
32 40 Ontstekingskaars 1 -Q10- (BDJ); Ontstekingskaars 2 -Q11-
33 15 Brandstofpomp -G6- (BCA, BGU)
33 40 Ontstekingskaars 3 -Q12- (BDJ); Ontstekingskaars 4 -Q13-
34 – Niet gebruikt
34 – Niet gebruikt
35 – Niet gebruikt
36 – Niet gebruikt
37 – Niet gebruikt
38 10 Hoekverstelling koplampen -E102- ; Linker koplamp niveauregelaar -V48-; Rechter koplamp niveauregelaar -V49-
39 5 Olie niveau en temperatuur sensor -G266-; Controlemodule in het instrumentenpaneel -J285-
40 20 Zekeringen op zekeringhouder C -SC-; Zekering 1 op zekeringhouder -SC1- tot -SC6-; Zekering 9 op zekeringhouder -SC9- tot -SC16-; Zekering 25 op zekeringhouder -SC25- tot -SC27-.
41 – Niet gebruikt
42 5 Brandstofpomp relais -J17- (BCA, BGU)
42 10 Luchtmassameter -G70- (BJB)
43 – Niet gebruikt
44 – Niet gebruikt
45 15 Lambda sonde -G39- (BGU) Lambda sonde na de katalysator -G130- (BGU)
46 – Niet gebruikt
47 40 Voeding controller -J519-, linker koplamp
48 40 Voeding controller -J519-, rechter koplamp
49 – Niet gebruikt
50 – Niet gebruikt
51 40 Relais secundaire luchtpomp -J299- (BGU); Motor secundaire luchtpomp -V101-
51 50 Automatische ontstekingstijd controller -J179- (BJB) Ontstekingskaars 1 -Q10-; Ontstekingskaars 2 -Q11-; Ontstekingskaars 3 -Q12-; Ontstekingskaars 4 -Q13-.
52 – Niet gebruikt
53 25 Deurcontroller -J386-; Voorportiercontroller -J387-
54 50 Radiateur ventilator controller -J293-; Radiateur ventilator -V7-; Rechter koelvloeistof ventilator -V35-; Thermische schakelaar voor radiateur ventilator -F18-; Radiateur ventilator -V7-

Locatie van de zekeringen op zekeringhouder C -SC-

Volkswagen Caddy – schema van de zekeringkast – montagepositie van zekeringhouder C (C -SC-)
Nummer Amperages [A] Beschrijving
1 – Niet gebruikt
2 5 Aanhanger detector controlemodule -J345-
3 5 Verwarming / warmte-uitgang schakelaar -E16-; Druktransmitter -G65-.
4 – Niet gebruikt
5 – Niet gebruikt
6 – Niet gebruikt
7 5 Verwarmingselement voor de bestuurder stoel -E94-; Verwarmingselement voor de passagiersstoel -E95-.
8 5 Linker spuitmond verwarmingselement -Z20-; Rechter spuitmond verwarmingselement -Z21-
9 5 Airbag controlemodule -J234-; Waarschuwingslampje voor de deactivering van de zij-airbag van de passagier -K145-.
10 5 Elektronische telefoonbeheer controlemodule -J412-
11 10 Stuurbekrachtigingscontroller -J500-
12 – Niet gebruikt
13 – Niet gebruikt
14 5 Systeem tractiecontrole schakelaar -E132-; TCS en ESP knop -E256-; ABS controlemodule -J104-.
15 10 Achteruitrijlicht schakelaar -F4-; Relais voor werking van de hulpverwarming -J485- (vanaf mei 2004); Controlemodule met display voor radio- en navigatiesysteem -J503- (commerciële uitrusting) T16 -; Aansluiting voor zelfdiagnose (T16 / 1)
16 5 Diagnostische bus interface -J533-
17 7.5 Linker achterlicht en achter mistlamp -M41- (modellen zonder centrale vergrendeling)
18 – Niet gebruikt
19 – Niet gebruikt
20 – Niet gebruikt
21 – Niet gebruikt
22 5 Afstandsbediening voor de hulpverwarming -R149-
23 10 Remlicht schakelaar -F-; Remlicht links -M9-; Remlicht rechts -M10-; Hoog remlicht -M25-; ABS controlemodule -J104-.
24 10 Licht schakelaar -E1-; Klimaatbeheersysteem controlemodule -J301-; 16-pins connector -T16- (diagnose connector T16 /16)
25 30 Verwarmde bestuurdersstoel controlemodule -J131-; Verwarmde voorpassagiersstoel controlemodule -J132-.
26 10 J… – Motor controlemodule
27 15 Achterruitwisser motor -V12- (vanaf mei 2004)
28 5 20 Licht schakelaar -E1- (modellen met centrale vergrendeling); Achteruitrijlicht schakelaar -E7- (modellen zonder centrale vergrendeling); Achteruitrijlicht schakelaar -E18- (modellen zonder centrale vergrendeling)
29 15 Achterruitwisser motor -V12- (tot april 2004)
30 25 Licht schakelaar -E1- (modellen zonder centrale vergrendeling); Zekering 37 op zekeringhouder C -SC37-; Zekering 38 op zekeringhouder C -SC38-
31 15 Relais voor werking van de hulpverwarming -J485- (tot april 2004)
32 15 Spuitmond pomp -V5-
33 – Niet gebruikt
34 – Niet gebruikt
35 – Niet gebruikt
36 – Niet gebruikt
37 – Niet gebruikt
38 10 Achterruit verwarming -Z1- (tot april 2004)
39 – Niet gebruikt
40 20 Aanhanger controlemodule -J345-
41 20 Aanhanger controlemodule -J345-
42 20 Aanhanger controlemodule -J345-
43 15 Brandstofpomp relais -J17-; Elektrische brandstofpomp 2 relais -J49-; Brandstofpomp -G6-
44 40 Achterruit verwarming -Z1-
45 20 Relais voor de werking van de hulpverwarming -J485- (tot april 2004)
46 10 Diagnostische bus interface -J533-
47 25 Sigarettenaansteker -U1-
48 30 Verwarmingselement voor de achterruit -Z1-
49 30 Aanhanger controlemodule -J345-
50 20 Voeding controller -J519- (T52b / 1);
51 15 Achterruitwisser motor -V12-
52 25 Relais voor de werking van de hulpverwarming -J485- (tot april 2004)
53 – Niet gebruikt
54 – Niet gebruikt
55 – Niet gebruikt
56 – Niet gebruikt
57 5 Interfacemodule -T10c- (alleen voor speciale voertuigen)
58 – Niet gebruikt

Volkswagen Caddy – zekering schema

Productiejaar: 2005, 2006, 2007, 2008, 2009.

Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Caddy is de zekering 47 in de zekeringkast van het motorcompartiment.

Locatie

Volkswagen Caddy – zekering schema – locatie
  1. Zekeringen op zekeringhouder A -SA- (in de elektronica kast, links in het motorcompartiment)
  2. Zekeringen op zekeringhouder B -SB- (links in het motorcompartiment)
  3. Zekeringen op zekeringhouder C -SC- (onder het linker bedieningspaneel)

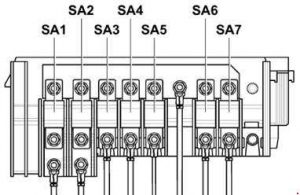

Locatie van zekeringhouder A (A -SA-)

Zekering schema – montagepositie van zekeringhouder A (A -SA-)

VW Caddy – zekeringen – beschrijving

Nummer Amperages [A] Beschrijving
1 150 Generator -C- 90A / 110A
1 200 Generator -C- 140A
2 80 Stuurbekrachtigingsmodule -J500-;

Elektromechanische stuurbekrachtigingsmotor -V187-;
3 50 Radiateur ventilatorcontroller -J293-;

Radiateur ventilator -V7-;

Radiateur ventilator aan de rechterzijde -V35-;

Thermische schakelaar ventilator -F18-;

Radiateur ventilator -V7-.
3 80 Radiateur ventilatorcontroller -J293-1 )
4 50 2)
80 3)		 Voeding controller -J519- 2);

Relais ontkoppeling contact X -J59- 2);

Zekering 7 op zekeringhouder -SC7-;

Zekering 8 op zekeringhouder -SC8-;

Zekering 28 op zekeringhouder -SC28- tot -SC33-.
5 100 Niet gebruikt (van mei 2005 tot november 2006);

Zekeringen op zekeringhouder C -SC- (vanaf november 2006);

Zekering 20 op zekeringhouder -SC20- tot -SC24-;

Zekering 42 op zekeringhouder -SC42- tot -SC52- (tot april 2009);

Zekering 42 op zekeringhouder -SC42- tot -SC53- (vanaf mei 2009).
6 100 Zekeringen op zekeringhouder C -SC- (van mei 2005 tot november 2006);

Zekering 20 op zekeringhouder -SC20- tot -SC24-;

Zekering 42 op zekeringhouder -SC42- tot -SC52-;

Niet gebruikt (vanaf november 2006);

Hoge vermogen relais -J360- (vanaf september 2007);

Hulpelement verwarmingslucht -Z35-.
6 6) 50 Laag vermogen relais -J359- 4);

Hulpelement verwarmingslucht -Z35-.
7 50 Zekeringen op zekeringhouder C -SC-;

Zekering 39 op zekeringhouder -SC39- tot -SC41- 5).
7 6) 100 Hoge vermogen relais -J360- 5);

Hulpelement verwarmingslucht -Z35-.
1) Alleen modellen met hoge capaciteit ventilator
2) Alleen modellen met centrale vergrendeling
3) Alleen modellen zonder centrale vergrendeling
4) Alleen modellen met aanhangwagen aansluiting
5) Alleen modellen met hulpelement verwarmingslucht (PTC)
6) vanaf mei 2008

Locatie van de hoge E-box zekeringhouder (B -SB-)

Volkswagen Caddy - schema van de zekeringkast - montagepositie van zekeringhouder B (B -SB-)

Volkswagen Caddy – schema van de zekeringkast – montagepositie van zekeringhouder B (B -SB-)
Nummer Amperages [A] Beschrijving
1 – Niet gebruikt
2 15
5 1)		 Elektronische stuurkolom controlemodule -J527-;

Niet gebruikt (vanaf mei 2008).
3 5 Voeding controller -J519-
4 30 ABS controlemodule -J104-
5 15 Mechatronische module voor dubbele koppeling -J743-
6 5 Controlemodule in het instrumentenpaneel -J285-;

Elektronische stuurkolom controlemodule -J527- (vanaf mei 2008).
7 40 Niet gebruikt (tot mei 2008);

Terminal 15 relais spanning voeding 2 -J681- (vanaf mei 2008).
8 15 Controlemodule met display voor radio- en navigatiesysteem -J503-;

Radio -R-.
9 10
5 1)		 Elektronische telefoonbeheer controlemodule -J412-
10 10 Voeding relais voor Motronic -J271- (BUD, BSX);

Terminal 30 relais spanning voeding -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Motor controlemodule -J623- (BSX, BUD).
11 20 Hulpcircuit controlemodule -J364-
12 5 Diagnostische bus interface -J533-
13

Post correlati:

  1. Volkswagen Fox (2003-2011) – batterij
  2. Volkswagen Golf 3 (1991-1997) – batterij
  3. Volkswagen Phaeton (2002-2006) – zekeringdoos
  4. Volkswagen Jetta IV (1997-2003) – zekeringdoos
  5. Volkswagen Polo III (6N2, na de facelift) (1999-2001) – accu’s
  6. Volkswagen Polo V (vanaf 2009) – batterij
  7. Volkswagen Scirocco (2008-2017) – zekeringdoos
  8. Volkswagen Touareg III (2018-2022) – zekeringdoos
Leggere  Volkswagen Passat B5 (1996-2005) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
