Volkswagen Transporter T5 (2003-2014) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Transporter T5 (2003–2014), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

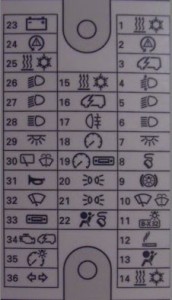

VW Transporter T5 – beschrijving schema van de zekeringkast
Productiejaar: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Sigarettenaansteker zekering (voedingsaansluiting) in de Volkswagen Transporter T5 is zekering 12 in de zekeringkast.
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Verwarming – Airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Stuurhoeksensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Multifunctionele controlemodule 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Koplampenverstelling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Hoofdlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Hoofdlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Multifunctionele controlemodule 1
(interieurverlichting). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Data link connector (DLC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Rempedaalsensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Ruitenwisserbladen (achter) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Kentekenlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Sigarettenaansteker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | SRS controlemodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Hulpeverwarming, verwarming A/C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Multifunctionele controlemodule 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | Achteruitrijlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Accessoire controlemodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | Audiosysteem;
Accessoire controlemodule 1; Navigatiesysteem. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 | Linker zijlamp;
Linker stoplamp; Linker achterlamp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | Rechter zijlamp;
Rechter stoplamp; Rechter achterlamp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Deactiveringslampje
van de airbaggroep; DLC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Startmotor (sommige modellen met M/T) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 5 | Stuurhoeksensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5 | Airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Verlichtingsschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Rechter koplamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Waarschuwingslampje voor grootlicht;
Rechter koplamp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Deur signaal relais van de laadruimte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Verwarmde ruitenwisserdoppen
van de voorruit; Motor van de achterruitenwisser. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | Multifunctionele controlemodule 1
(claxon) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 25 | Multifunctionele controlemodule 1
(motor van de voorruitwissers) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Audiosysteem;
Navigatiesysteem; Verkeersinformatie controlemodule. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 25 | Automatische transmissie;
zekeringkast/relaisplaat motorcompartiment 1 (F3, F12, F14-F17, F19, F20, F24). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | Instrumentverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 25 | Multifunctionele controlemodule 1
(indicatoren). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

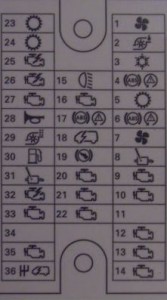

In het motorcompartiment nabij de accu (verwijder de accukap)
Onder de passagiersstoel
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Extra voedingsaansluiting (sommige modellen). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Extra voedingsaansluiting (sommige modellen). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15 | Extra voedingsaansluiting (sommige modellen). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Koelkast (camper);
Speciale voertuiguitrusting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5 | Antenne module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 25 | Extra verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 30 | Verwarming/motor van de A/C ventilator (ATC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Controlemodule van de achterportierfunctie, rechts achter (sommige modellen). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 80 | Hulpbatterij (sommige modellen). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gedeeld laad relais (sommige modellen). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Beschrijving |
| 1 | – |
| 2 | Gedeeld laad relais (met hulpbatterij). |
| 3 | Speciale voertuiguitrusting |
| 4 | Speciale voertuiguitrusting |
| 5 | Speciale voertuiguitrusting |
LET OP: Zekeringen F1-F7 / F11 / F12 – Tijdens de installatie kunnen deze zekeringen in alternatieve posities worden gemonteerd, afhankelijk van de specificaties van het voertuig.
Veelvoorkomende elektrische problemen bij de VW Transporter T5
De Volkswagen Transporter T5 is een veelzijdige bedrijfswagen die vaak intensief wordt gebruikt. Door het hoge aantal elektrische systemen – vooral bij campers en bedrijfsuitvoeringen – komen zekeringproblemen relatief vaak voor. Klachten zoals een niet-werkende 12V-aansluiting, ventilator die uitvalt of verlichting die niet meer reageert, zijn in veel gevallen terug te voeren op een zekering of relais.
Omdat de T5 meerdere zekeringkasten heeft (bij de accu, onder de passagiersstoel en in het interieur), is het belangrijk om eerst te bepalen welk systeem niet werkt en vervolgens de juiste zekeringkast te controleren. Vooral bij voertuigen met extra uitrusting zoals standkachel, tweede accu of koelbox kan de indeling afwijken.
Waar begin je met zoeken bij een storing?
Wanneer een elektrisch onderdeel niet werkt, is het verstandig om systematisch te werk te gaan. Controleer eerst of het probleem zich bij één systeem voordoet of bij meerdere tegelijk. Werken bijvoorbeeld de radio, binnenverlichting en 12V-aansluiting niet meer, dan ligt de oorzaak vaak in een gedeelde zekering of hoofdvoeding.
Voor de sigarettenaansteker of 12V-aansluiting is zekering 12 een veelvoorkomende oorzaak. Deze zekering kan doorbranden wanneer er zware accessoires zoals compressoren of omvormers worden aangesloten. Controleer deze zekering voordat je de aansluiting zelf vervangt.
Zekeringen onder de passagiersstoel: vaak over het hoofd gezien
Bij de Transporter T5 bevindt een belangrijke zekering- en relaisgroep zich onder de passagiersstoel. Deze wordt vaak vergeten bij het zoeken naar storingen. In deze kast zitten zekeringen voor extra apparatuur, hulpaccu’s en campervoorzieningen.
Typische problemen die hier vandaan komen:
- standkachel werkt niet meer;
- koelkast of extra stopcontacten vallen uit;
- tweede accu laadt niet op;
- ventilator of airco reageert niet.
Bij campers en omgebouwde bedrijfswagens kan de indeling van deze zekeringen variëren. Controleer daarom altijd de specifieke configuratie van jouw voertuig.
Hoe herken je een doorgebrande zekering?
Een defecte zekering heeft meestal een zichtbaar onderbroken metalen stripje. Toch is dit niet altijd duidelijk. Gebruik bij twijfel een multimeter om de zekering door te meten.
Symptomen van een kapotte zekering in de T5 zijn onder andere:
- elektrische ramen of verlichting vallen plotseling uit;
- dashboardverlichting werkt niet meer;
- startmotor reageert niet;
- meerdere accessoires stoppen tegelijk.
Vervang een zekering altijd door dezelfde ampèrage-waarde. Een te sterke zekering kan leiden tot oververhitting van bedrading en grotere schade.
Relaisproblemen bij de Transporter T5
Naast zekeringen spelen relais een belangrijke rol in het elektrische systeem van de T5. Relais schakelen zware verbruikers zoals ventilatoren, verlichting en de startmotor. Wanneer een systeem geen reactie geeft maar de zekering intact is, kan een relais defect zijn.
Een klikgeluid bij het inschakelen van het contact kan aangeven dat het relais nog werkt. Hoor je geen klik en reageert het systeem niet, dan kan het relais vervangen moeten worden. Dit komt vooral voor bij oudere voertuigen of intensief gebruikte bedrijfswagens.
Extra apparatuur en overbelasting
Veel Transporter T5-modellen zijn uitgerust met extra accessoires zoals omvormers, laadpunten, koelkasten of werklampen. Deze kunnen het elektrische systeem zwaarder belasten dan standaard voorzien. Wanneer zekeringen regelmatig doorbranden, controleer dan of de aangesloten apparatuur niet te veel stroom vraagt.
Gebruik bij voorkeur originele aansluitpunten en vermijd directe aansluitingen op bestaande circuits zonder extra zekering. Dit voorkomt overbelasting en storingen in andere systemen.
Tips voor veilig werken aan de zekeringkast
- Schakel altijd het contact uit en verwijder de sleutel.
- Koppel bij grotere werkzaamheden de accu los.
- Gebruik een zekeringtang om zekeringen te verwijderen.
- Houd de zekeringkasten droog en schoon.
- Controleer regelmatig op oxidatie of losse contacten.
Bij oudere Transporter T5-modellen kan vocht of vuil in de zekeringkast voor slechte verbindingen zorgen. Een visuele controle en het reinigen van contacten kan al veel problemen voorkomen.
Verschillen tussen bouwjaren en uitvoeringen
De Volkswagen Transporter T5 werd geproduceerd van 2003 tot 2014 en kende verschillende updates. Daardoor kunnen de positie en functies van zekeringen per bouwjaar of uitvoering verschillen. Voertuigen met automatische transmissie, standkachel of camperuitrusting hebben vaak extra zekeringen en relais.
Controleer daarom altijd het schema dat bij jouw specifieke voertuig hoort. Gebruik dit artikel als leidraad, maar vertrouw ook op het label in de zekeringkast en de handleiding van de auto.
Door de zekeringen van je VW Transporter T5 regelmatig te controleren en tijdig te vervangen, kun je veel elektrische storingen voorkomen en blijft het voertuig betrouwbaar functioneren – zowel voor dagelijks werk als voor lange reizen.
