Alfa Romeo Brera (2005-2010) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo Brera 2005-2010, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Alfa Romeo Brera (2005-2010) – schema van de zekeringkast

Productiejaar: 2005, 2006, 2007, 2008, 2009, 2010.

Zekering sigarettenaansteker (voedingsaansluiting) in de Alfa Romeo Brera (2005-2010) is de zekering F44 in de zekeringkast op het dashboard.

Zekeringkast op het dashboard

Alfa Romeo Brera – zekeringen – bagageruimte

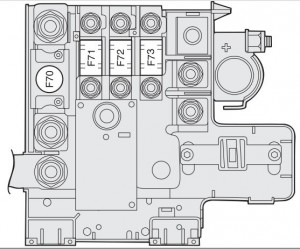

Zekeringkast bij de positieve pool van de accu

Alfa Romeo Brera – zekeringen – accu (positieve pool)

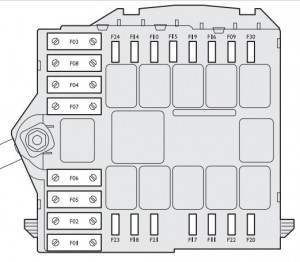

Zekeringkast dichtbij de accu

Alfa Romeo Brera – zekeringen – accu

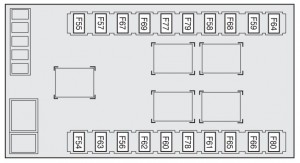

Zekeringkast in de bagageruimte (linkerkant)

Alfa Romeo Brera – zekeringen – bagageruimte

Samenvattende tabel van de zekeringen

Beschrijving Nr Amperages [A] Locatie
Rechter dimlicht F14 10 Accu
Linker dimlicht F15 10 Accu
Rechter grootlicht F12 15 Dashboard
Linker grootlicht F13 15 Dashboard
Voor mistlamp F30 15 Accu (positieve pool)
Achterspeellicht F35 7,5 Dashboard
Derde remlicht F37 10 Dashboard
Voorleeslamp F39 10 Dashboard
Voorleeslamp F49 7,5 Dashboard
Knipperlichten F53 10 Dashboard
Alarmlichten F53 10 Dashboard
Beschrijving Nr Amperages [A] Locatie
Motorruimte controle-eenheid F70 (MAXI ZEKERING) 150 Dashboard
Dashboard controle-eenheid F71 70 Dashboard
Brandstofverwarmer (dieselversies) F73 60 Dashboard
Startcontrole-eenheid F01 (MAXI ZEKERING) 70 Accu
Dashboard controle-eenheid F01 (MAXI ZEKERING) 70 Accu
Airconditioning ventilator F02 (MAXI ZEKERING) 40 Accu
Elektronisch stuurslot F03 (MAXI ZEKERING) 20 Accu
Remafvoerpunt (pomp) F04 (MAXI ZEKERING) 40 Accu
Remafvoerpunt (elektromagnetische klep) F05 (MAXI ZEKERING) 40 Accu
Koelventilator (lage snelheid) F06 (MAXI ZEKERING) 40 Accu
Koelventilator (hoge snelheid) F07 (MAXI ZEKERING) 40 Accu
Koplampen sproeier F09 20 Accu
Toeter F10 15 Accu
Extra elektronische diensten injector F11 15 Accu
+ INT voor het elektronische injectiesysteem F 16 7,5 Accu
Basisdiensten elektronische injectie F17 10 Accu
Motorcontrole afvoerpunt F18 15 Accu
Aircoditioningcompressor F19 7,5 Accu
Achterruitverwarming F20 20 Accu
Voeding brandstofpomp F21 20 Accu
Ontstekingsspoelen;Injectoren (benzine). F22 15 Accu
Basisdiensten elektronische injectie (Diesel) F22 20 Accu
Voeding versterkings- en radionavigatiesysteem F23 15 Accu
Afvoerpunt boordcomputer;Spoel relais koplampen. F31 7,5 Dashboard
Afvoerpunt bestuurdersdeur;Afvoerpunt passagiersdeur;

Ontstekingsapparaat.

 F32 15 Dashboard
Leeg F33 – Dashboard
Leeg F34 – Dashboard
Sensor en waterstroommeter in de dieselbrandstoffilter F35 7,5 Dashboard
Remlichtschakelaar;Bedieningspaneel op de middenconsole. F35 7,5 Dashboard
Tempomaat F35 7,5 Dashboard
AQS-sensor F35 7,5 Dashboard
Leeg F36 – Dashboard
Afvoerpunt dashboard F37 10 Dashboard
Controle koplampen;Voeding controle koplampen met gas (Bixenon). F37 10 Dashboard
Actuator voor het vergrendelen en ontgrendelen van de bagageruimte F38 15 Dashboard
Bij het EOBD-diagnosepunt F39 10 Dashboard
TPMS controle-eenheid F39 10 Dashboard
Mobiele telefoon programmering F39 10 Dashboard
Alarm systeem controle-eenheid F39 10 Dashboard
Klimatisering controle systeem F39 10 Dashboard
Verwarmde achterruit F40 30 Dashboard
Ontdooi apparaat voor koplamp sproeiers F41 7,5 Dashboard
Ontdooi apparaat voor verwarmde spiegels F41 7,5 Dashboard
Voeding afvoerpunt rem (ABS / VDC) – Afvoerpunt stuurhoek – Hellingshoek sensor F42 7,5 Dashboard
Voorruitveger en sproeier F43 30 Dashboard
Sigarettenaansteker op de middenconsole F44 10 Dashboard
Radionavigatiesysteem F49 7,5 Dashboard
Sensor regen controle-eenheid F49 7,5 Dashboard
Afvoerpunt stuurwiel F49 7,5 Dashboard
Bedieningspaneel met knoppen F49 7,5 Dashboard
Afvoerpunt parkeersensor F49 7,5 Dashboard
Middenconsole controle verlichting F49 7,5 Dashboard
Zitplaats controle F49 7,5 Dashboard
Voorraam F49 7,5 Dashboard
Mobiele telefoon programmering F49 7,5 Dashboard
START / STOP knop F49 7,5 Dashboard
Airbagsysteem F50 7,5 Dashboard
TPMS controle-eenheid F51 7,5 Dashboard
Voorinstelling audiosysteem F51 7,5 Dashboard
Afvoerpunt dashboard F53 10 Dashboard
Versterker audiosysteem met DSP-processor F54 30 Bagageruimte
+ 30 HI-FI audio versterkers F54 30 Bagageruimte
Controle beweging linker stoel F56 25 Bagageruimte
Verwarming linker stoel F57 7,5 Bagageruimte
Controle beweging rechter stoel F60 25 Bagageruimte
Leeg F61 – Bagageruimte
Verwarming rechter stoel F67 7,5 Bagageruimte
Leeg F58 – Bagageruimte
Leeg F59 – Bagageruimte
Bovenste hydraulische pomp F62 30 Bagageruimte
Bovenste controle-eenheid en elektromagnetische kleppen F63 20 Bagageruimte
Leeg F64 – Bagageruimte
Leeg F66 – Bagageruimte
Leeg F68 – Bagageruimte
Leeg F69 – Bagageruimte
Leeg F77 – Bagageruimte
Voeding linker raam F78 30 Bagageruimte
Leeg F79 – Bagageruimte
Voeding rechter raam F80 30 Bagageruimte
