BMW Serie 7 F01 en F02 (2009-2016) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de BMW Serie 7 (F01 en F02) 2009-2016, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekering lay-out).

BMW Serie 7 F01/F02 (2009-2016) – zekering schema

Productiejaar: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016

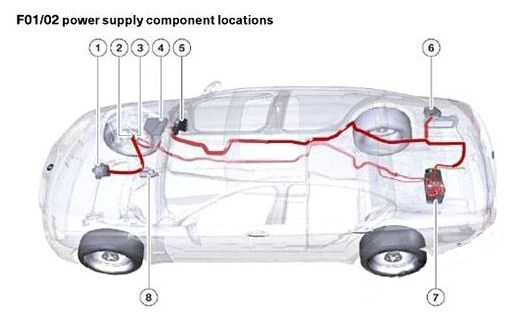

Locatie van de voedingscomponenten

Nr	Locatie
1	Alternator
2	Positieve pool van de accu
3	Voedingsdistributiekast in de motorruimte
4	Elektronica kast in de motorruimte
5	Zekeringhouder vooraan achter het dashboard
6	Zekeringhouder achteraan aan de rechterkant van de kofferbak
7	Accu
8	Startmotor

Onderaan de post vind je de beschrijving van de symbolen!

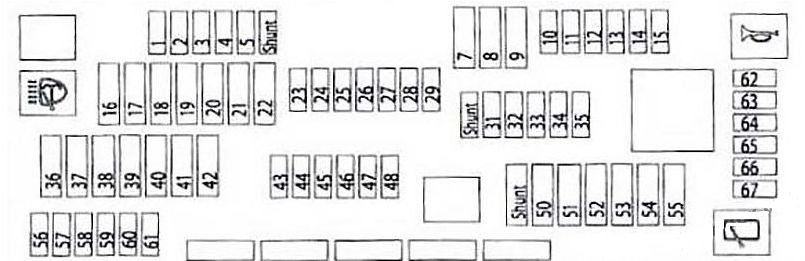

Zekeringkast in het dashboard

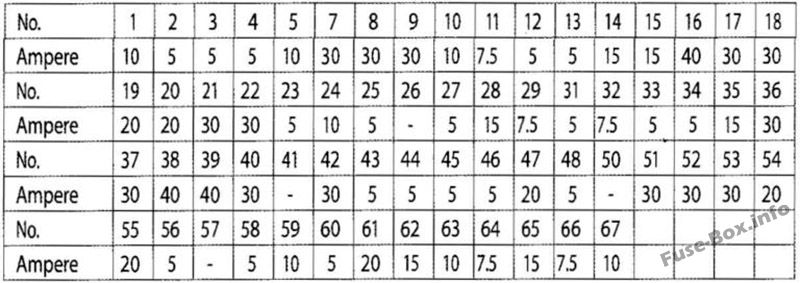

Nr	Amperages [A]
1	10
2	5
3	5
4	5
5	10
7	30
8	30
9	30
10	10
11	7,5
12	5
13	5
14	15
15	15
16	40
17	30
18	30
19	20
20	20
21	30
22	30
23	5
24	10
25	5
26	–
27	5
28	15
29	7,5
31	5
32	7,5
33	5
34	5
35	15
36	30
37	30
38	40
39	40
40	30
41	–
42	30
43	5
44	5
46	5
47	20
48	5
50	–
51	30
52	30
53	30
54	20
55	20
56	5
57	–
58	5
59	10
60	5
61	20
62	15
63	10
64	7,5
65	15
66	7,5
67	10

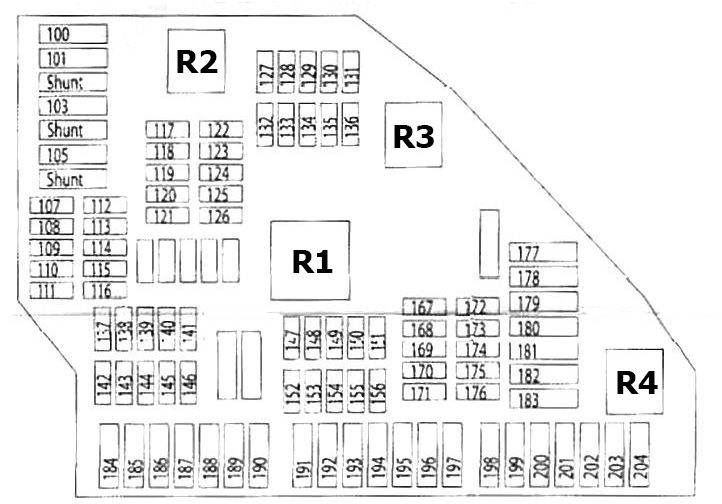

Zekeringkast in de kofferbak

Locatie van de zekeringkast

Het bevindt zich aan de rechterkant, achter het deksel.

Nr	Amperages [A]
100	20
101	40
103	20
105	30
107	5
108	5
109	10
110	10
111	20
112	5
113	5
114	5
115	–
116	–
117	5
118	7,5
119	15
120	5
121	5
122	–
123	5
124	5
125	–
126	–
127	–
128	10
129	–
130	–
131	5
132	5
133	–
134	5
135	5
136	5
137	5
138	5
139	5
140	7,5
141	–
142	20
143	10
144	10
145	20
146	–
147	15
148	20
149	10
150	–
151	10
152	5
153	5
154	5
155	15
156	5
167	5
168	5
169	5
170	5
171	–
172	–
173	–
174	–
175	10
176	15
177	20
178	30
179	30
180	30
181	30
182	40
183	40
184	20
158	30
186	–
187	30
188	30
189	40
190	30
191	–
192	30
191	–
194	–
195	30
196	–
197	30
198	30
199	30
200	40
201	–
202	30
203	30
204	30

Toewijzing van de zekeringen

Symbool	Nummer
	2, 35, 40, 43, 60, 180
	1, 13, 24, 39, 43, 45, 134
	19, 100, 145, 148
	4, 8, 10, 13, 24, 25, 31, 44, 113, 118, 120, 121, 123, 124, 131, 140, 170, 200
	33, 38, 56, 103, 136, 190
	8, 32
	34, 37, 45, 107, 118
	63, 64, 38, 178
	8, 13, 16, 66, 101, 154
	10, 13, 154
	29
	58, 169
	8
	43, 46, 121, 128, 137
	8, 62
	2, 8, 14, 15, 32, 110, 114, 143, 144, 149
	7, 8, 9, 17, 18, 32
	187, 188
	27, 31, 32, 52, 53, 67, 112
	33, 198, 199
OBD	3
	121, 177, 181
	46
	8, 51, 55
	203, 204
	8
	44, 48, 142
	5, 13, 48, 58, 66
	34, 37, 45
	8, 12, 13
	8, 11, 31, 44, 156
	35, 132, 195, 202
	135, 139, 184
	20, 21, 22, 35, 42, 47, 59
	152, 182
	168
	4, 28, 105, 118, 120, 170, 189, 200
	139
	8, 36
	8, 36
	153, 155, 183
	58, 61
	23, 27, 117
	100, 109, 151
	58,61
	54, 65, 147, 176

Enkele relais zijn hier ook geïnstalleerd:

Nr	Beschrijving
R1	Relais 30B
R2	Relais 30F
R3	Relais 15N
R4	Relais achterruitverwarming

Zekeringen op de accu

Het bevindt zich in de kofferbak, onder de bekleding.

De distributiekast op de accu is beschermd op de accu van het voertuig door een metalen lipje. Om de distributiekast los te maken, moeten de metalen clips naar beneden en naar buiten worden gedrukt.

De distributiekast op de accu is uitgerust met zekeringen voor de volgende elektrische belastingen:

Voorste zekeringhouder (250 A)
Achterste zekeringhouder (100 A)
Distributiekast van de motorruimte (100 A)
– grote elektrische ventilator (850 W of 1000 W)
Elektrische koelvloeistofpomp (100 A)
Intelligente accussensor IBS

Betekenis van de BMW zekering symbolen

Symbool	Betekenis
	ABS; Traction control.
	Stuurwiel functies
	Trekkhaak/module
	HUD
	Start/stop systeem
	Elektrische spiegels
	Toeter
	Klimatisering
	Voor-/achteraansteker; Opbergvak oplaadpoort.
	Verwarmde stoelen
	Stoelverstelling
	Deurmodule
	Elektrische ramen
	OBD
	Ventilator
	Cruise control
	Achterruitverwarming
	Verwarming van de ruitensproeier
	Verwarming
	Interne verlichting
	Odometer
	Elektrische ventilator
	Hoofdlampen
	Verlichtingsmodule
	CD-wisselaar
	Alarm
	Parkeersensor
	Home Link (garage deur opener)
	Luchtvering (?)
	Rijmodus/DSC/SMG
	Veiligheidsgordels
	Bandenspanning
	Ruitensproeier
	Hoofdlampenwas systeem
	Schuifdak
	Telefoon
