Alfa Romeo 145 (1994-2000) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo 145 (1994-2000), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Alfa Romeo 145 (1994-2000) – schema van de zekeringkast

Productiejaar: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Sigarettenaansteker zekering (voedingsaansluiting) in Alfa Romeo 145 (1994-2000) is zekering 6 in de zekeringkast.

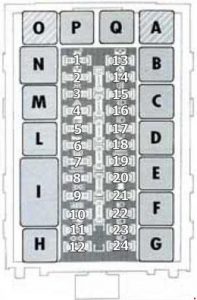

Zekeringkast op het dashboard (type 1)

Nummer	Amperages [A]	Beschrijving
1	7,5	1) Dim-Dip
	30	2) Verwarmde stoelen
2	25	Elektrische voorramen
3	7,5	1) Richtingaanwijzers, elektrische voorramen, compressorcontrole, motorventilator timer, kofferbakopening controle
	20	2) Klok, interieurverlichting, dashboard, afstandsbediening met deurvergrendeling, radio, radiotelefoon
20	3) Interieurverlichting en kofferbakverlichting, klok, radio-ontvanger, kofferbakontgrendelknop, airconditioningcompressor
4	10	Alarmlichten, anti-diefstal apparaat
5	20	Deurvergrendelingsapparaat
6	25	1) Claxon, sigarettenaansteker, stoplichten, radio
	20	2) Koplampen
7	30	Verwarmd achterraam, verwarmde achterste alarmlichten, spiegeldempen
8	15	1) Dashboard, ruitensproeierpomp, achteruitrijlichten, airbags, zijspiegelverstelling, klok, bedieningspaneel, Alfa Romeo codesysteem, EGR
	15	2) Voeding hendel, dashboard, bedieningspaneel, kofferbakopening, voorruit, zijspiegelverstelling, airbags, luchtcirculatie, compressorcontrole, EGR (TD), ABS, radiotelefoon, extra controle-eenheid voor verwarming (JTD)
	15	3) stoplichten, extra stoplichten (3 ° stop), achteruitrijlicht, aanhangwagen stoplicht, achterruitenwisser, meters, zie paneel, generator laadindicator, lage oliedruk indicator, controleverlichting
9	10	1) Achterste positie licht rechts, nummerplaatverlichting links, voorste zijlicht links, noodlicht van het zijlicht, clusterverlichting, controleverlichting
	10	2) Voorste zijlicht rechts en bijbehorend noodlicht, achterste zijlicht links, nummerplaatverlichting rechts, zijlicht links van de aanhangwagen, dashboard, verlichting controle
10	10	1) klok, interieurverlichting, dashboard, afstandsbediening voor deurvergrendeling
	10	2) ABS-systeem
11	30	1) Verwarmde stoelen
	7,5	2) Motorventilator, CODE controle-eenheid, dat wil zeggen controle-eenheid, dat wil zeggen controle-eenheid (JTD), compressor controle-eenheid (TD)
7,5	3) Alfa Romeo Code systeem (T.SPARK motoren), motorradiatorventilator, injectiesysteem
12	30	1) Motorventilator (Boxer)
	7,5	2) Deurvergrendelingsapparaat en alarm relais, TELEPASS voeding
	7,5	3) Richtingaanwijzers
13	30	Elektrisch panoramadak
14	25	Elektrische achterramen
15	7,5	1) Achterste mistlamp dekking (auto en aanhangwagen), waarschuwing indicator voor mistlamp dekking
16	15	Rechter dimlicht
17	15	Linker dimlicht, noodlicht van het dimlicht
18	20	Voorruitveger, verwarmde stoelen
19	25	1) Achterruitenwisser, compressor controle-eenheid (TD), radiatorventilator (TD en T.SPARK), verwarmde stoelen
	10	2) sigarettenaansteker
	10	3) Verlichting van het dashboardkastje, elektrische voorramen, elektrische achterramen, achterruitverwarming, zijspiegelverstelling, panoramadak, airconditioningcompressor, belastingontkoppeling tijdens het starten
20	10	1) Dashboardverlichting, controleverlichting, achterste positie licht links, nummerplaatverlichting rechts, voorste positie licht rechts, noodlicht van het zijlicht
	10	2) Sigarettenaansteker, voorste zijlicht links, achterste zijlicht rechts, nummerplaatverlichting links, zijlicht rechts van de aanhangwagen, mistlampen en bijbehorend noodlicht, elektrische voorramen, elektrische achterramen, zijspiegelverstelling, radio
21	20	1) Radiator, ventilator
	30	2) Radiator, ventilator
22	20	Mistlampen, noodlicht van de mistlamp
23	10	1) Rechter dimlicht, koplampverstellingsapparaat
	10	2) Linker dimlicht
24	10	1) Linker dimlicht
	10	2) Rechter dimlicht, koplampverstellingsapparaat
Relais
a	Relais van het panoramadak
b	Controller van de achterste mistlamp dekking
c	1) Relais van de achterste mistlamp dekking 2) Relais van het panoramadak
d	Relais van de grootlichten
e	Hoofdvoeding relais
f	Relais van de mistlampen
g	Relais van de dimlichten
h	Verwarmd relais van het achterste scherm
i	Deurvergrendelingscontrole-eenheid
j	Relais van de claxon
M	Relais van de zijlichten
N	Intermitterende werking van de elektronische voorruitvegers
O	–
P.	1) Relais voor het activeren van de DIM-DIP 2) Relais van de motor koeling ventilator
Q	1) Relais van de motor water koeling ventilator 2) Relais van de richtingaanwijzers / alarmlichten
1)… of 2)… of 3)…

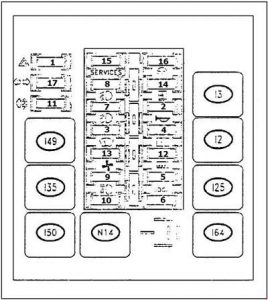

Zekeringkast op het dashboard (type 2)

Nummer	Amperages	Beschrijving
1	10	Alarmlichten
2	20	Claxon, sigarettenaansteker, stoplichten, radio
3	20	Ruitenwissers
4	20	Verwarmd achterraam
5	10	Dashboardverlichting, controller, verlichting, achterste positie verlichting links, rechter balk, voorste positie verlichting rechts, noodlicht van het zijlicht
6	10	Achterste zijlicht rechts, linker balk zonder balk, voorste zijlicht links
7	10	Rechter dimlicht
8	10	Linker dimlicht
9	10	Rechter grootlicht
10	10	Linker grootlicht, noodlicht van de grootlichten
11	7,5	Achterste mistlamp dekking, waarschuwing indicator van de mistlamp dekking
12	30	Verwarmd achterraam, verwarmde achterste waarschuwing licht
13	20	Radiator, ventilator
14	25	Motorventilator
15	10	Dashboard, koplamp sproeier, achteruitrijlicht, airbags, klok, motorventilator, ALFA ROMEO CODE
16	20	Klok, interieurverlichting, dashboard, deurvergrendelingen
17	7,5	Richtingaanwijzers, compressor controle, klok van de motorventilator, controle van het panoramadak
Relais
I2	Verwarmd relais van het achterste scherm
I3	Relais van de claxon
I25	Relais van de achterste mistlamp dekking
I35	Hoofdvoeding relais
I49	Relais van de dimlichten
I50	Relais van de grootlichten
I64	Relais van de zijlichten
N14	Intermitterende werking van de elektronische voorruitvegers

* – Locatie voor T.SPARK motoren
** – Locatie voor 1.9 JTD motor

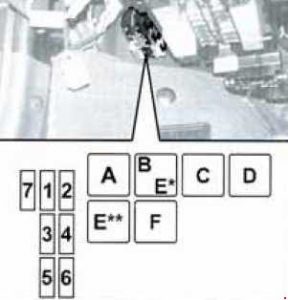

Nummer	Amperages [A]	Beschrijving
1	10	Airconditioningcompressor
2	20	Koplamp sproeier
3	30	Elektrische ramen en deurvergrendelingssysteem
4	10	Airbagsysteem, dashboard
5	7,5	Ontdooiing van de buitenspiegels
6	20	Alarmsysteem
7	7,5	Alfa Romeo Code systeem (T.SPARK motoren)
Relais
a	Klok van de richtingaanwijzers
b	Relais voor de verwarming van de diesel (alleen 1,9 JTO)
c	Relais van de koplamp sproeier (optioneel voor versies / markten, waar van toepassing)
d	Relais van de raammechanisme van de passagier
e	Relais van het ontdooiapparaat van de buitenspiegels (optioneel voor versies / markten, waar van toepassing)
f	Relais voor het openen van de achterklep (optioneel voor versies / markten, waar van toepassing)

Zekeringkast van de motorruimte

T.SPARK

1.9 JTD

Nummer	Amperages [A]	Beschrijving
1	30	Alle apparaten die door het contactslot in MAR worden geactiveerd, functioneren niet
2	40	Motor radiatorventilator
3	60	Bijna alle elektrische circuits en componenten functioneren niet
4	60	Bijna alle elektrische circuits en componenten functioneren niet
5	60	ABS-systeem
6	30	Elektronisch injectiesysteem met ontsteking (alleen benzinemotoren)
7	70	Aanvullende verwarming (versie 1.9 JTD) voor versies / markten, waar van toepassing
8	60	Bougies en weerstand van de dieselbrandstoffilter (versie 1.9 JTD)

Extra zekeringen (T.SPARK)

Nummer	ZA	Beschrijving
1	15	Injectiesysteem
2	15	Injectiesysteem
Relais
a	Hoofd relais
b	Brandstofpomp en service relais
c	Relais van de airconditioningcompressor (optioneel voor versies / markten, waar van toepassing)
d	Relais voor het activeren van de radiatorventilator 2 ° snelheid

Extra zekeringen (1,9 JTD)

Voor de 1.9 JTD motor bevindt zich op een speciale steun onder de mat aan de passagierszijde, ter hoogte van de injectiecontroller, een set zekeringen en relais.

Nummer	ZA	Beschrijving
1	7,5	Alfa Romeo Code systeem
2	7,5	Injectiesysteem
Relais
a	Relais van de brandstofpomp
b	Relais van het injectiesysteem

Nummer	ZA	Beschrijving
1	40	Motor radiatorventilator
Relais
a	Relais voor het activeren van de radiatorventilator 2 ° snelheid (versie met verwarming)
b	Relais voor het activeren van de ventilator 1 ° snelheid
c	Relais voor het activeren van de ventilator 2 ° snelheid
d	Relais van de airconditioningcompressor

Voor versies / markten, waar van toepassing, voor de 1.9 JTD motor kunnen de volgende relais worden gevonden bij de rechter koplamp:
– Extra relais van de verwarming van het passagierscompartiment 1 ^° niveau
– Extra relais van de verwarming van het passagierscompartiment 2 ^° niveau
– Extra veiligheidschakelaar van de verwarming,
Bovendien, alleen voor versies met airconditioning, is er in het kanaal van de motorventilator een schakelaar voor de motorventilator 2 ^° snelheid.
