In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo Giulia 2016-2022, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlayout).

Alfa Romeo Giulia (2016-2019…) – zekeringenschema

Alfa Romeo is beroemd om zijn mooie auto’s. Dit bewijst het al jaren en het is niet anders in het geval van het model Giulia. Het middenklasse voertuig verscheen op de markt in 2016. Echter, het Italiaanse merk presenteerde het een jaar eerder, ter gelegenheid van de 105e verjaardag van zijn oprichting. De presentatie van de sportieve versie Quadrifoglio vond plaats in de buurt van Milaan, in het vernieuwde Alfa Romeo museum. Om de traditie te eren, is de Giulia uitgerust met achterwielaandrijving. De auto heeft ook de kenmerkende voorgrille van Alfa (scudetto).

Productiejaar: 2016, 2017, 2018, 2019.

Zekering sigarettenaansteker (voedingsaansluiting) in Alfa Romeo Giulia (2016-2018) is de zekering F94 in de zekeringkast.

Zekering batterij klem

Nr	Beschrijving	Amperages [A]
F5A	ORC-systeem	–
F71	IBS (ABS)	30
F72	BCM 1	70
F73	BCM 2	70
F74	Achter PDC	175

Locatie batterij jump

Nr	Beschrijving	Amperages [A]
F100A	Motor koeling ventilator	80
F101	EPS	80

Motorruimte – Power Distribution Center (PDC)

ZEKERINGEN
Nr	Beschrijving	Amp [A]
F01	ABS-module MK C1	70
F02	Bougie controle eenheid	60
F03	Voor relais BCM T38	30
F04	Ventilatoren ABS-module	40
F06	Verdeler	30
F07	Hoofdrelais (2.9V6 master)	50
F08	Niet van toepassing	40
F09	+30 ECM (2.02GME – 2.9V6); +30 hoofd relais P86.	7,5
F10	Claxon	15
F11	Secundaire motorbelastingen (2.02GME).	15
	Primaire motorbelastingen (secundaire apparaat 2.9 V6).
F14	Ventilatie verwarming (2.2JTDM)	15
F 16	KL15 voor ECM, ATX, DCTM	5
F17	ECM (2,2 JTDM)	15
F18	+30 ATC (indien aanwezig)	–
F19	Airconditioningcompressor	10
F20	Niet van toepassing	7,5
F22	Primaire motorbelastingen ECM (slave 2.9V6 en 2.2JTDM).	20
F23	Aanvullende elektrische waterpomp (2.9V6/2.2JTDM).	20
F24	Voor secundaire motorbelastingen JTDM	15
F30	Leiding KL30 ATX	10
F82	Ruitenwisserbladen	20
F83	AWD *	25
F84	+30 ECM 2.9 V6 Master	7,5
F87	Elektrische pomp circuit oliekoeling Gerarbox (2.9 V6).	15
F89	Verlichting pomp	30
F90	Linker actuator van de verdeler (slave)	20
FXX	Rechter actuator van de verdeler (master)	20

RELAIS
Nr	Beschrijving	Amperages [A]
T07	Hoofdrelais (2.9V6 master).	Niet van toepassing
T09	Hoofdrelais (JTDM, GIMe, slave 2.9V6).	Niet van toepassing
T17	Verlichting pomp	Niet van toepassing

Achter – voeding distributiecentrum (PDC)

ZEKERINGEN
Nr	Alternatief	Beschrijving	Amperages [A]
F01	F01 40A	TTM	40
F01	F01TT	TTM (aanhangwagen trekken)	15
F02	F02 40A	Chassis ECU domein controle	40
F02	F02TT	Chassis ECU domein controle (aanhangwagen trekken).	15
F03	F03TT	Niet van toepassing (aanhangwagen trekken).	10
F04	F04 40A	Verwarmde filter	40
F04	F04TT	Verwarmde filter (aanhangwagen trekken).	10
F05	F05 40A	HVAC ventilator	40
F06	F06 30A	TV / M / LSDM (voeding)	30
F07	F04 60A	PTC3	60
F08	F08 30A	HI-FI	30
F09	F09 20A	Elektrische stoelbeweging passagier	20
F10	F10 10A/15A	ANC (audio systeem)	10A / 15A
F14	F14 15A	KL30 ATX	15
F15	F15 40A	PTC1	40
F17	F17 7,5A	KL15/A USB REACHER	7,5
F18	F18 10A	Elektrische stoelnetwerk bestuurder	10
F19	F19 7,5A	Chassis controle KL30 ECU	7,5
F20	F20 25A	Voeding elektrische stoel bestuurder + verwarming bestuurder en passagier.	25
F21	F21 10A	Port I-DRIVE / USB / AUX	10
F22	F22 10A	Voedingsaansluiting KL15 / A 12V	20
F23	F23 20A	Open dak (BCM)	20
F81	F81 60A	PTC2	60
F82	F82 20A	BCM voor sleutel relais	20
F83	F83 30A	Brandstofpomp (2,9 V / 2,2 JTDM)	30
F84	F84 5A	TVM / LSDL (elektronisch)	5
F88	F88 7,5A	Verwarmde spiegels; Verwarmde sproeiers voor de voorruit.	7,5
F89	F89 30A	Ontdooiing achterruit	30
F30	F90 5A	ZJD	5

RELAIS
Nr	Alternatief	Beschrijving	Amperages [A]
R3	Niet van toepassing	Aanhangwagen trekken	Niet van toepassing
T02	Niet van toepassing	Actieve demping	Niet van toepassing
T07	Niet van toepassing	PTC 3	Niet van toepassing
T08	Niet van toepassing	Elektrische stoel	Niet van toepassing
T09	Niet van toepassing	Voedingsaansluiting	Niet van toepassing
T10	Niet van toepassing	Brandstofpomp	Niet van toepassing
T17	Niet van toepassing	Ontdooiing achter	Niet van toepassing
T20	Niet van toepassing	Ventilator motor	Niet van toepassing
T31	Niet van toepassing	Verwarming filter	Niet van toepassing

Carrosserie controle module (BCM)

ZEKERINGEN
Nr	Beschrijving	Amperages [A]
F31	Interne voeding/A (met sleutel).	7,5
F33	Elektrische raambediening bestuurderszijde.	25
F34	Elektrische raammotor passagierszijde.	25
F36	Directe voeding van de batterij +30.	15
F37	Interne voeding (met sleutel).	10
F38	Centrale vergrendeling	20
F42	Interne voeding key-on (mogelijk gebruik voor ECU 6.1).	7,5
F43	Ruitensproeier voor de voorruit.	20
F47	Linker achterraam motor	25
F48	Rechter achterraam motor	25
F49	Interne voeding key-on	7,5
F50	Interne voeding key-on (mogelijk gebruik voor ECU 6.1).	7,5
F51	Niet van toepassing	7,5
F53	Directe voeding van de batterij +30.	7,5
F94	Elektrische aansluiting	15

2.9L AUX PDC Onder de motorkap

ZEKERINGEN
Nr	Beschrijving	Amperages [A]
F1	Actuatoren verdeler	10
F4	Tweede master	5
F5	Secundaire belastingen (slave)	25
F7	Primaire belastingen ECM	20

RELAIS
Nr	Beschrijving
R1	Claxon
R2	Airconditioningcompressor
R6	Startmotor solenoïde 1
T52	Waterpomp
T53	Ventilator onder controle

Controle-eenheid onder de passagiersmat

De zekeringen bevinden zich onder de voet van de passagier.

Beschrijving	Nr	Amperages [A]
Voorruit (bestuurderszijde)	F33	25
Voorruit (passagierszijde)	F34	25
Voeding systeem Connect, airconditioningsysteem, alarm, elektrisch inklapbare zijspiegel, EOBD-systeem, USB-poort.	F36	15
Safe Lock apparaat (deurslot aan bestuurderszijde); Deurslot; Centrale vergrendeling.	F38	20
Ruitensproeier voor de voorruit	F43	20
Linker achterraam elektrisch	F47	25
Rechter achterraam	F48	25
Verwarmingselement achterruit; Sigarettenaansteker.	F94	15

Zekeringkast bagageruimte

Beschrijving	Nr	Amperages [A]
Trekhaak module (TTM)	F1	40
Audiosysteem	F8	30
KL15 / a USB (C070)	F17	7,5
Port I-Drive / USB / AUX	F21	10
Voedingsaansluiting KL15 / a 12V (R053)	F22	20

Zekeringen en relais schema – Alfa Romeo Giulia

Betreft voertuigen geproduceerd in de jaren:

2020, 2021.

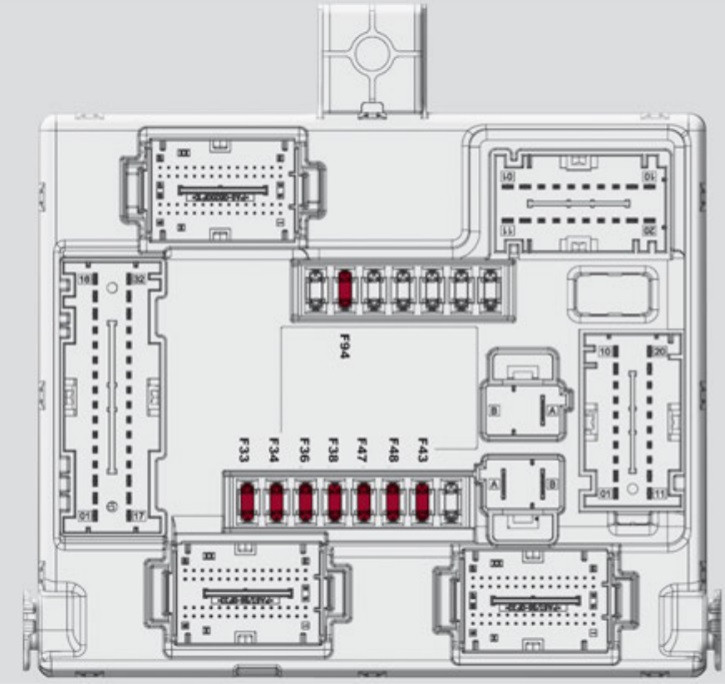

Zekeringkast onder de voetensteun aan passagierszijde

Nummer	Beschrijving	Amperages [A]
F33	Voorruit (bestuurderszijde)	25
F34	Voorruit (passagierszijde)	25
F36	Voeding van het informatiesysteem en entertainment, airconditioningsysteem, alarm; Voeding voor het inklappen van de buitenspiegels; EOBD-systeem; USB-poort.	15
F38	Safe Lock apparaat (ontgrendeling van de deur aan bestuurderszijde – indien aanwezig); Ontgrendeling van de deuren; Centrale vergrendeling.	20
F43	Ruitensproeier voor de voorruit	20
F47	Linker achterraam elektrisch	25
F48	Rechter achterraam elektrisch	25
F94	Verwarmingselement achterruit	15

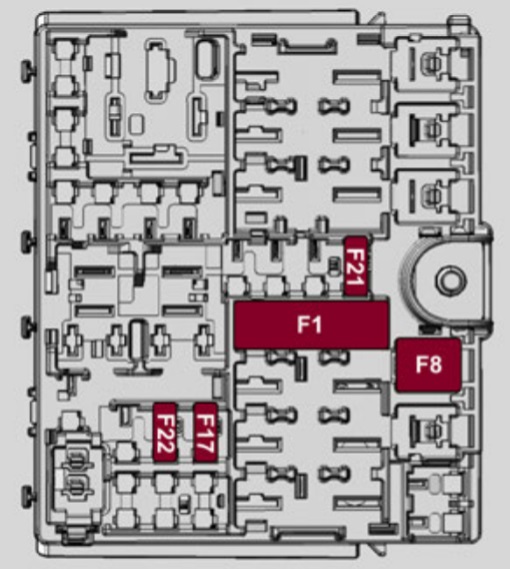

Zekeringkast in de motorruimte

Nummer	Beschrijving	Amperages [A]
F1	Trekhaak module (TTM)	40
F8	Audiosysteem	30
F17	KL15/a Opladen via USB (C070)	7,5
F21	Port I-Drive / USB / AUX	10
F22	KL15/a Voedingsaansluiting 12 V (R053)	20

Zekeringen en relais schema – Alfa Romeo Giulia

Betreft voertuigen geproduceerd in het jaar:

2022.

Zekeringkast onder de voetensteun aan passagierszijde

Nummer	Beschrijving	Amperages [A]
F33	Voorruit (bestuurderszijde)	25
F34	Voorruit (passagierszijde)	25
F36	Voeding van het informatiesysteem en entertainment, airconditioningsysteem, alarm; Voeding voor het inklappen van de buitenspiegels; EOBD-systeem; USB-poort.	15
F38	Safe Lock apparaat (ontgrendeling deuren aan bestuurderszijde – indien aanwezig); Ontgrendeling deuren; Centrale vergrendeling.	20
F43	Ruitensproeier voor de voorruit	20
F47	Linker achterraam elektrisch	25
F48	Rechter achterraam elektrisch	25
F94	Verwarmingselement achterruit	15

Zekeringkast in de motorruimte

Nummer	Beschrijving	Amperages [A]
F1	Trekhaak module (TTM)	40
F8	Audiosysteem	30
F17	KL15/a Opladen via USB (C070)	7,5
F21	Port I-Drive / USB / AUX	10
F22	KL15/a Voedingsaansluiting 12 V (R053)	20
