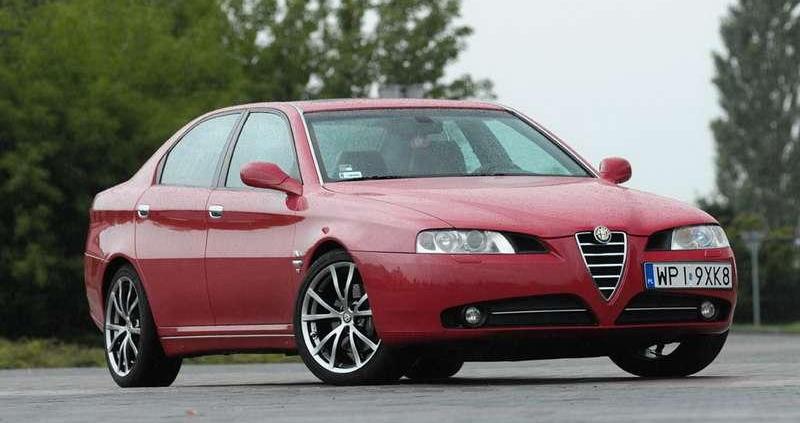

Alfa Romeo 166 restyling (2003-2007) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Alfa Romeo 166 restyling (2003-2007), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Alfa Romeo 166 restyling (2003-2007) – schema van de zekeringkast

Productiejaar: 2003, 2004, 2005, 2006, 2007.

Zekering sigarettenaansteker (voedingsaansluiting) in de Alfa Romeo 166 FL (2003-2007) is zekering 7 in de zekeringkast.

Zekeringen en relais in de controle-eenheid

De zekeringen van de belangrijkste apparaten bevinden zich in de controle-eenheid onder het dashboard, aan de linkerkant van de stuurkolom.

Zekeringen en relais in de motorruimte

Nr	Beschrijving
A	Dimlichten
B	Airconditioning ventilator
C	Toeter
D	Voorste mistlamp
E	Benzineversies (enkele ventilator): motorradiator (hoge snelheid)
	JTD-versies (met twee ventilatoren): motorradiator (hoge snelheid).
F	Airconditioningcompressor
H	Benzineversies: motorradiator (lage snelheid).
	JTD-versies (met twee ventilatoren): motorradiator (hoge snelheid).
L	Brandstofpomp
M	Hoofd relais elektronische injectie
N	Startmotor
P	Verwarming van de brandstoffilter (JTD-versies).
	JTD-versies (met twee ventilatoren): motorradiator (lage snelheid).

Zekeringen en relais in de kofferbak

Nr	Beschrijving
A	Luchtmengsel actuator; Airconditioning; Controle van de extra verwarming (JTD-versies).
B	Relais achterruitverwarming
C	Controle van de stoelverwarming; Electrochrome achteruitkijkspiegel; Zonnescherm; Regen sensor; Controle-eenheid parkeersensor; Controlelampje zijspiegel; Ontvanger van de afstandsbediening; Controle-eenheid waarschuwingssysteem; Controle van de bestuurdersraam lamp waarschuwingslampje LOCK.
D	Verwarming van de voorruit; Ontwaseming van de buitenspiegels.
E	Verwarming van de voorstoelen; Achterste voedingsaansluiting; Elektrische verstelling van de voorstoelen; Elektrisch schuifdak.
F	Knipperlichten; Voorbereiding voor aanhangwagen.

Samenvatting van de zekeringtabel

Buitenverlichting	Nr	Amp [A]	Locatie
Stoplichten (schakelaar)	9	5	86
	1	15	86
Knipperlichten	12	10	93
Buitenverlichting (controle)	5	10	86
Voorste mistlampen	16	15	89
Dimlichten en lichtsensor (gaslampen)	6	7,5	86
Controle-eenheid IGE:
– stoplichten schakelaar	1	15	86
– stoplichten	9	5	86
– koplamp	11	15	86
– linker parkeerlicht	17	10	86
– achterlichten	15	10	86
– rechter parkeerlicht	8	10	86
Linker dimlicht	12	15	89
Achterspeigellichten (alleen versies met handgeschakelde versnellingsbak)	13	10	86
Rechter dimlicht	10	15	89

Interieurverlichting	Nr	Amp [A]	Locatie
Dimmer van het dashboardverlichting	5	10	86
Controlelampje zijspiegel	15	10	93
Verlichting van het handschoenenkastje	5	10	86
Stoelverwarming indicatielamp	15	10	93
Verlichting van het zonnescherm	15	10	93

Systeem/component	Nr	Amp [A]	Locatie
Controle-eenheid ABI	13	10	86
Controle-eenheid ABI – Centrale vergrendeling	19	20	93
Controle-eenheid ABI – Linker voorraam	18	20	93
Controle-eenheid ABI – Rechter voorraam	3	20	93
Controle-eenheid ABI – Linker achterraam	14	20	93
Controle-eenheid ABI – Rechter achterraam elektrisch	17	20	93
Controle-eenheid ABS	9	5	86
	7	40	89
	3	40	89
Extra verwarming (JTD-versies)	17	20	89
	13	10	93
Waarschuwingssysteem (controle-eenheid)	12	10	93
	15	10	93
Alfa Romeo codesysteem	20	5	86
	16	5	86
Mobiele telefoon (headset)	18	5	86
	5	10	86
Centrale vergrendeling (controle-eenheid ABI)	19	20	93
Sigarettenaansteker	7	20	86
Airconditioning ventilator	2	30	89
Klimaatcontrole-eenheid	19	5	86
Airconditioningcompressor	13	7,5	89
Cruise control	5	10	86
Verwarming van de brandstoffilter (JTD-versies)	23	30	89
	5	40	89
Ontwaseming van de buitenspiegels	2	7,5	93
Electrochrome achteruitkijkspiegel	15	10	93
Elektronische injectie controle-eenheid	20	10	89
	21	15	89
	22	20	89
Elektronisch injectiesysteem	16	5	86
Motor controle-eenheid	18	7,5	89
Motor koeling controller	16	5	86
Motorradiator ventilator	4	60	89
Motorradiator ventilator	5	40	89
EOBD-systeem (aansluiting)	18	5	86
Linker voorraam (controle-eenheid ABI)	18	20	93
Rechter voorraam RH (controle-eenheid ABI)	3	20	93
Elektrische verstelling van de linker voorstoel	6	30	93
Elektrische verstelling van de rechter voorstoel	5	30	93
Verwarming van de linker voorstoel	9	10	93
Verwarming van de rechter voorstoel	8	10	93
Brandstofpomp	19	15	89
Relais spoel van de brandstofpomp (motorruimte)	16	5	86
Voorverwarmingsgloeiplug (JTD-versies)	8	60	89
Verlichting van de koplampen (intermitterend)	12	20	86
Toeter	11	15	89
ICS-systeem	5	10	86
	6	7,5	86
	7	20	86
	18	5	86
Dashboard	6	7,5	86
	18	5	86
Navigator	18	5	86
Parkeersensoren (controle-eenheid)	15	10	93
Elektrische ramen (waarschuwingslampje LOCK)	15	10	93
Elektrisch schuifdak	10	20	93
Voorbereiding	4	–	93
	11	–	93
Regen sensor	15	10	93
Achterste voedingsaansluiting	16	20	93
Linker achterraam (controle-eenheid ABI)	14	20	93
Rechter achterraam elektrisch (controle-eenheid ABI)	17	20	93
Verwarming van de achterruit	1	30	93
Relais spoel T21, T22, T23 (kofferbak)	3	5	86
Relais spoel T24 (kofferbak)	5	10	86
Ontvangst afstandsbediening	15	10	93
Audioversterker	20	25	93
Audiosysteem	4	15	86
Audio bedienings elementen op het stuur.	5	10	86
Startmotor	1	30	89
Voorbereiding voor aanhangwagen	12	10	93
Verwarming van de voorruit	7	15	93
Ruitenwissers	14	25	86
